Questions Forum Dépannage Électroménager : Dépannage robot Kenwood KM 280
Bonjour à tous.
Mon épouse me signalait depuis quelques temps un fonctionnement intermittent du robot Kenwood KM 280.
Le voilà maintenant en panne définitivement.

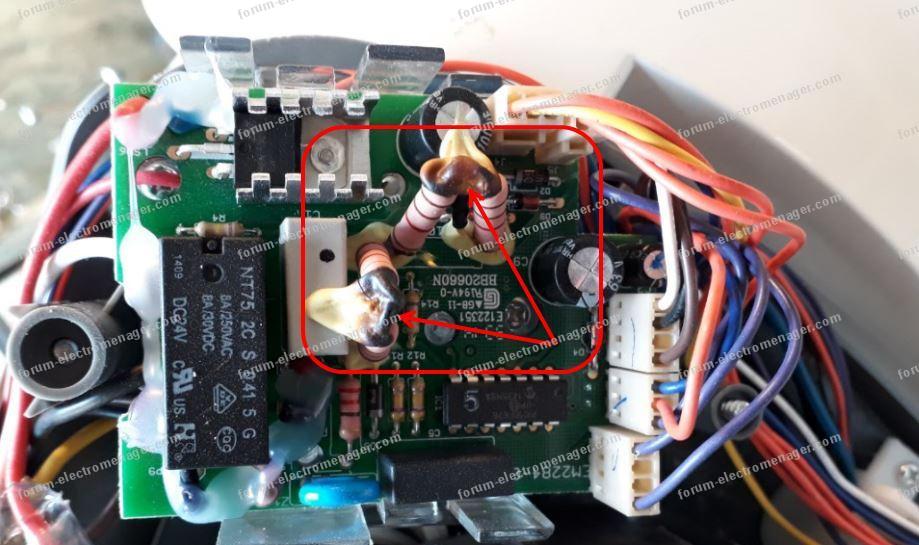

Après ouverture, je m’aperçois que des résistances ont chauffé anormalement sur le petit circuit électronique.
J'aimerais avoir l'avis de spécialiste sur ce défaut...
Réparable ?
Non réparable ?
Prix du circuit aussi cher qu'un robot neuf ?
Où trouver ce genre de pièces ?
Merci pour vous infos...
Jky
Mon épouse me signalait depuis quelques temps un fonctionnement intermittent du robot Kenwood KM 280.
Le voilà maintenant en panne définitivement.
Après ouverture, je m’aperçois que des résistances ont chauffé anormalement sur le petit circuit électronique.
J'aimerais avoir l'avis de spécialiste sur ce défaut...
Réparable ?
Non réparable ?
Prix du circuit aussi cher qu'un robot neuf ?
Où trouver ce genre de pièces ?
Merci pour vous infos...
Jky
02 mars 2018 à 17:22
Réponse 1 du forum électroménager
Dépannage robot Kenwood KM 280

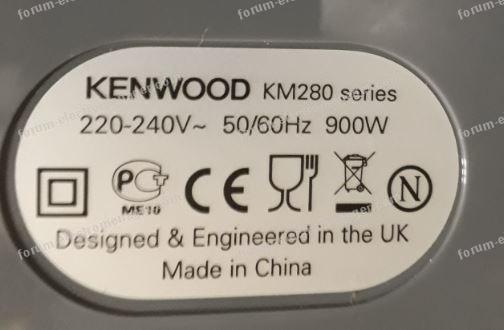

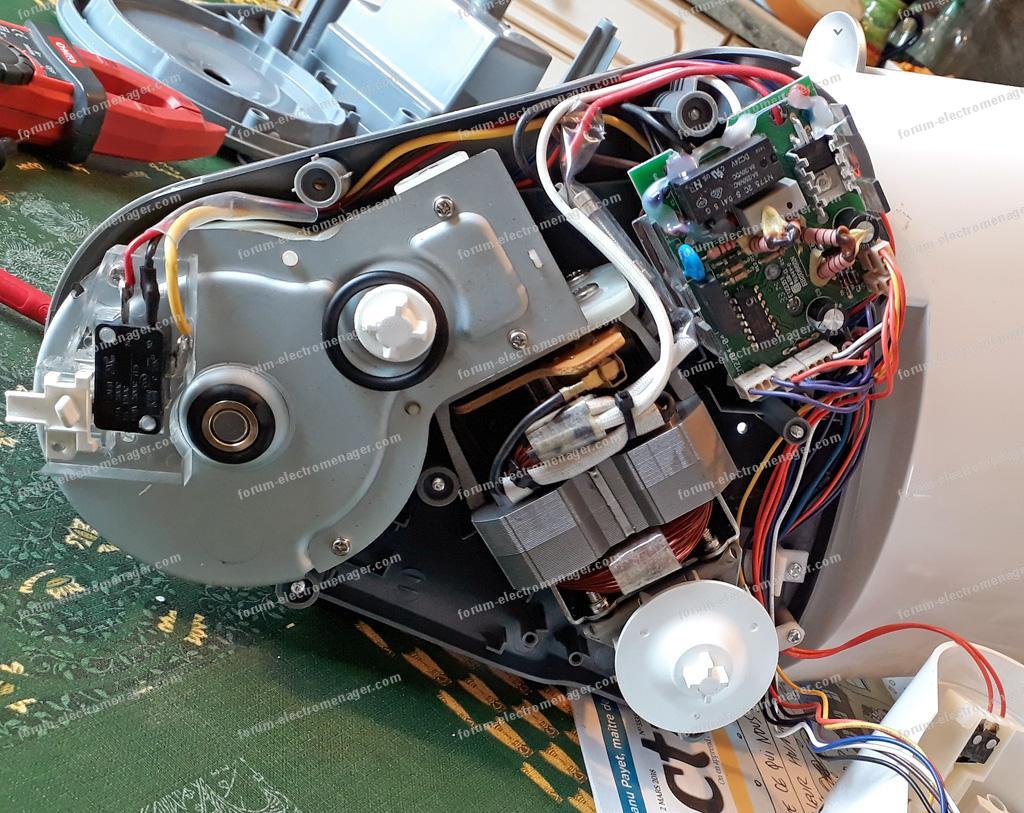

Voici les photos...
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
02 mars 2018 à 18:49
Réponse 2 du forum électroménager
Invité
Dépannage robot Kenwood KM 280
Invité
Bonjour.
"Anormalement" pour un néophyte. Les 4 résistances, probablement de la même valeur, sont certainement utilisées pour "chuter" le secteur et créer une basse tension nécessaire aux composants de la carte. Le concepteur en a mis 4 justement parce 1 ou 2 chaufferaient beaucoup trop fort. La colle brunit à la chaleur beaucoup plus vite que le reste, mais ce n'est pas un problème.
Vérifiez que les résistances ont la même valeur, que le moteur a une résistance normale (entre 5 et 15 ohms), que le fusible est bon, que les inters fonctionnent bien, bref laisser parler votre créativité! :-)
Rogo.
"Anormalement" pour un néophyte. Les 4 résistances, probablement de la même valeur, sont certainement utilisées pour "chuter" le secteur et créer une basse tension nécessaire aux composants de la carte. Le concepteur en a mis 4 justement parce 1 ou 2 chaufferaient beaucoup trop fort. La colle brunit à la chaleur beaucoup plus vite que le reste, mais ce n'est pas un problème.
Vérifiez que les résistances ont la même valeur, que le moteur a une résistance normale (entre 5 et 15 ohms), que le fusible est bon, que les inters fonctionnent bien, bref laisser parler votre créativité! :-)
Rogo.
02 mars 2018 à 19:48
Réponse 3 du forum électroménager
Dépannage robot Kenwood KM 280
Bonjour à toutes et à tous.
Information à cet emplacement du forum électroménager sera publiée l’image du jour BricoVidéo.
À ce jour 72 470 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
Pigalle. Photo Patrice Faro. Un quartier de Paris que je connais bien car j'ai passé mon enfance Place de Clichy. Photo argentique réalisée de nuit en Kodachrome 64, double exposition, mélange horizontal et vertical à la prise de vue. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum électroménager. Une page sur la photo argentique est disponible en suivant ce lien : Retour de la photo argentique
Information à cet emplacement du forum électroménager sera publiée l’image du jour BricoVidéo.
À ce jour 72 470 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
Pigalle. Photo Patrice Faro. Un quartier de Paris que je connais bien car j'ai passé mon enfance Place de Clichy. Photo argentique réalisée de nuit en Kodachrome 64, double exposition, mélange horizontal et vertical à la prise de vue. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum électroménager. Une page sur la photo argentique est disponible en suivant ce lien : Retour de la photo argentique
02 mars 2018 à 20:16
Réponse 4 du forum électroménager
Dépannage robot Kenwood KM 280
Merci Rogo,
Je vois ça demain, mais vous me parlez d'un fusible... il serait où ce fusible, vous avez une idée ?
Ne serait-ce pas ce petit tube protégé dans une gaine plastique transparente ?
Jky
Pour agrandir l'image, cliquez dessus.
Je vois ça demain, mais vous me parlez d'un fusible... il serait où ce fusible, vous avez une idée ?
Ne serait-ce pas ce petit tube protégé dans une gaine plastique transparente ?
Jky
Pour agrandir l'image, cliquez dessus.
02 mars 2018 à 21:44
Réponse 5 du forum électroménager
Invité
Dépannage robot Kenwood KM 280
Invité
Absolument.
Quand je parlais d'inter, cela couvre aussi le micro-rupteur noir tout à gauche.
Vérifiez aussi les soudures des composants sur (sous) le circuit imprimé, en particulier celles des 4 résistances.
Rogo.
Quand je parlais d'inter, cela couvre aussi le micro-rupteur noir tout à gauche.
Vérifiez aussi les soudures des composants sur (sous) le circuit imprimé, en particulier celles des 4 résistances.
Rogo.
03 mars 2018 à 09:20
Réponse 6 du forum électroménager
Dépannage robot Kenwood KM 280
Bonjour Rogo,
Je tarde un peu pour cette réponse, mais j'ai passé pas mal de temps à chercher cette foutue panne !!!
J'ai contrôlé toutes les soudures, les 2 sécurités en les shuntant une par une et je n'ai rien vu de particulier.
Au remontage, le moteur à redémarré pour quelques secondes puis... plus rien.
J'attends un peu... et il a redémarré pour quelques secondes... puis plus rien et ainsi de suite.
J'ai testé le contact de mise en marche RAS, j'ai testé le potentiomètre à côté du contact variateur de vitesse mais elle ne varie pas lorsque je l'actionne...
Un peu paumé... donc....
Y a t-il une sécurité qui m'aurait échappée ?
Merci de votre aide.
Jky
Je tarde un peu pour cette réponse, mais j'ai passé pas mal de temps à chercher cette foutue panne !!!
J'ai contrôlé toutes les soudures, les 2 sécurités en les shuntant une par une et je n'ai rien vu de particulier.
Au remontage, le moteur à redémarré pour quelques secondes puis... plus rien.
J'attends un peu... et il a redémarré pour quelques secondes... puis plus rien et ainsi de suite.
J'ai testé le contact de mise en marche RAS, j'ai testé le potentiomètre à côté du contact variateur de vitesse mais elle ne varie pas lorsque je l'actionne...
Un peu paumé... donc....
Y a t-il une sécurité qui m'aurait échappée ?
Merci de votre aide.
Jky
06 mars 2018 à 15:46
Réponse 7 du forum électroménager
Invité
Dépannage robot Kenwood KM 280
Invité
Bonjour.
On dirait que la carte électronique perd très vite sa capacité à gérer le robot ; ça sent le problème d'alimentation basse tension. Vous avez 2 condos chimiques sur la carte, mettez en // sur chaque un autre condo de valeur identique, pour doubler sa valeur et en respectant le sens. Si le robot remarche, enlevez l'un de ceux que vous venez de mettre. S'il marche toujours, c'est que l'autre condo est HS, le fait d'en avoir mis un en // dessus a permis à l'alim de retrouver la pêche.
Si aucune amélioration postez des photos recto verso de la carte pour que je voie les interconnexions (enlevez tous les câbles pour clarifier la zone) et dites sur quel connecteur arrive le secteur.
Salutations, Rogo.
On dirait que la carte électronique perd très vite sa capacité à gérer le robot ; ça sent le problème d'alimentation basse tension. Vous avez 2 condos chimiques sur la carte, mettez en // sur chaque un autre condo de valeur identique, pour doubler sa valeur et en respectant le sens. Si le robot remarche, enlevez l'un de ceux que vous venez de mettre. S'il marche toujours, c'est que l'autre condo est HS, le fait d'en avoir mis un en // dessus a permis à l'alim de retrouver la pêche.
Si aucune amélioration postez des photos recto verso de la carte pour que je voie les interconnexions (enlevez tous les câbles pour clarifier la zone) et dites sur quel connecteur arrive le secteur.
Salutations, Rogo.
06 mars 2018 à 22:54
Réponse 8 du forum électroménager
Dépannage robot Kenwood KM 280
Bonjour Rogo,
Merci de votre aide ...
Pouvez-vous me confirmer que les 2 condo sont bien ceux là ...
Ils font tous les deux 100 micro....
Pour agrandir l'image, cliquez dessus.
Merci de votre aide ...
Pouvez-vous me confirmer que les 2 condo sont bien ceux là ...
Ils font tous les deux 100 micro....
Pour agrandir l'image, cliquez dessus.
07 mars 2018 à 09:42
Réponse 9 du forum électroménager
Dépannage robot Kenwood KM 280
Bonjour Rogo,
Je me permets de profiter de vos connaissances pour vous poser quelques questions :
Pouvez-vous me dire à quoi servent les 2 capteurs (si ce sont des capteurs) que j'ai trouvés dans le robot ?
Par ailleurs, j'ai trouvé une carte ici : http://www.piecesdetacheeselec.com/kitchen-machine-robot-prospero-km260-kenwood/7216-carte-electronique-pcb-pour-robots-prospero-kenwood.html
Je vais quand même essayer de mettre les condos en // comme vous me l'avez conseillé mais je n'ai que des 100 Micro en 10V alors que ceux en place sont en 63V.... comme je n'ai pas de magasin fournisseur de condo à moins de 60 Km de la maison, alors il faut que je me déplace....
Je joins donc les photos des capteurs.
Pour agrandir les images, cliquez dessus.
Je me permets de profiter de vos connaissances pour vous poser quelques questions :
Pouvez-vous me dire à quoi servent les 2 capteurs (si ce sont des capteurs) que j'ai trouvés dans le robot ?
Par ailleurs, j'ai trouvé une carte ici : http://www.piecesdetacheeselec.com/kitchen-machine-robot-prospero-km260-kenwood/7216-carte-electronique-pcb-pour-robots-prospero-kenwood.html
Je vais quand même essayer de mettre les condos en // comme vous me l'avez conseillé mais je n'ai que des 100 Micro en 10V alors que ceux en place sont en 63V.... comme je n'ai pas de magasin fournisseur de condo à moins de 60 Km de la maison, alors il faut que je me déplace....
Je joins donc les photos des capteurs.
Pour agrandir les images, cliquez dessus.
08 mars 2018 à 12:00
Réponse 10 du forum électroménager
Invité
Dépannage robot Kenwood KM 280
Invité
Bonjour.
Les capteurs sont sans doute utilisés pour détecter des rotations ou des positionnements (effet Hall) ; ils fonctionnent conjointement avec un aimant dont on détecte le passage ou la proximité. Si l'un d'eux ne répond plus, cela pourrait expliquer un arrêt prématuré.
Mais les photos du site de pièces semblent montrer un condensateur potentiellement utilisé en chuteur de secteur. C'est le rectangulaire gris à côté du relais. Il est en // avec 2 CMS en série, configuration souvent vue. Dans ce cas, le changement de ce condo pourrait redonner vie à la machine.
La durée de vie de ces condos utilisés pour chuter le secteur (= abaisser le secteur de 230V à 24V par ex) est assez faible. Si le robot est en permanence branché sur une prise, c'est probablement la piste à suivre.
Salutations, Rogo.
Les capteurs sont sans doute utilisés pour détecter des rotations ou des positionnements (effet Hall) ; ils fonctionnent conjointement avec un aimant dont on détecte le passage ou la proximité. Si l'un d'eux ne répond plus, cela pourrait expliquer un arrêt prématuré.
Mais les photos du site de pièces semblent montrer un condensateur potentiellement utilisé en chuteur de secteur. C'est le rectangulaire gris à côté du relais. Il est en // avec 2 CMS en série, configuration souvent vue. Dans ce cas, le changement de ce condo pourrait redonner vie à la machine.
La durée de vie de ces condos utilisés pour chuter le secteur (= abaisser le secteur de 230V à 24V par ex) est assez faible. Si le robot est en permanence branché sur une prise, c'est probablement la piste à suivre.
Salutations, Rogo.
08 mars 2018 à 23:30
Réponse 11 du forum électroménager
Dépannage robot Kenwood KM 280
Bonsoir Rogo,
J'ai mis en // les 2 condos comme vous me l'avez conseillé.
Du nouveau dans le fonctionnement du robot.
Avant la mise en //, il fonctionnait quelques secondes puis arrêt... je devais passer par le point arrêt du bouton de commande pour avoir un redémarrage de quelques secondes et ainsi de suite.
Maintenant que j'ai mis un autre condo en //, il démarre puis s’arrête au bout de quelques secondes puis redémarre tout seul pour quelques secondes puis s’arrête puis redémarre seul... et ainsi de suite.
Le problème vient donc bien de la carte.
J'ai mis en // les 2 condos comme vous me l'avez conseillé.
Du nouveau dans le fonctionnement du robot.
Avant la mise en //, il fonctionnait quelques secondes puis arrêt... je devais passer par le point arrêt du bouton de commande pour avoir un redémarrage de quelques secondes et ainsi de suite.
Maintenant que j'ai mis un autre condo en //, il démarre puis s’arrête au bout de quelques secondes puis redémarre tout seul pour quelques secondes puis s’arrête puis redémarre seul... et ainsi de suite.
Le problème vient donc bien de la carte.
09 mars 2018 à 18:59
Réponse 12 du forum électroménager
Dépannage robot Kenwood KM 280
Voilà le montage qui permet de le faire fonctionner presque bien.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
09 mars 2018 à 19:09
Réponse 13 du forum électroménager
Invité
Dépannage robot Kenwood KM 280
Invité
Ça corrèle avec une faiblesse du condo gris. A remplacer.
Rogo.
Rogo.
10 mars 2018 à 09:59
Réponse 14 du forum électroménager
Dépannage robot Kenwood KM 280
Bonjour Rogo,
Me voilà de retour après une longue, longue longue absence....
En fait, j'ai acheté un nouveau circuit car je ne me sentais pas très capable de faire ce que vous m'avez conseillé.
J'ai donc remplacé la carte et... pas mieux, le robot fonctionne quelques secondes et s’arrête.
Voilà les dernières nouvelles...
Je vais quand même vérifier que le moteur n'est plus alimenté lorsqu'il s’arrête...
A bientôt.
Jky
Me voilà de retour après une longue, longue longue absence....
En fait, j'ai acheté un nouveau circuit car je ne me sentais pas très capable de faire ce que vous m'avez conseillé.
J'ai donc remplacé la carte et... pas mieux, le robot fonctionne quelques secondes et s’arrête.
Voilà les dernières nouvelles...
Je vais quand même vérifier que le moteur n'est plus alimenté lorsqu'il s’arrête...
A bientôt.
Jky
05 avril 2018 à 21:37
Réponse 15 du forum électroménager
Invité
Dépannage robot Kenwood KM 280
Invité
Bonjour.
Quand vous faites vos essais, est-ce que vous remontez intégralement la machine (hormis peut-être les vis d'assemblage)? Car supposez qu'un capteur de rotation n'envoie plus de signal, cela pourrait expliquer un arrêt, comme expliqué en post 10. Je ne connais pas ce robot, et ne peux m'appuyer que sur vos photos.
Rogo.
Quand vous faites vos essais, est-ce que vous remontez intégralement la machine (hormis peut-être les vis d'assemblage)? Car supposez qu'un capteur de rotation n'envoie plus de signal, cela pourrait expliquer un arrêt, comme expliqué en post 10. Je ne connais pas ce robot, et ne peux m'appuyer que sur vos photos.
Rogo.
06 avril 2018 à 15:57
Réponse 16 du forum électroménager
Dépannage robot Kenwood KM 280
Bonjour Rogo,
Non, je ne remonte pas la partie supérieure de la machine, je me contente de forcer la fermeture des contacts des capots en les scotchant...
Je vais donc refaire un essai en remontant le tout.
Jky
Non, je ne remonte pas la partie supérieure de la machine, je me contente de forcer la fermeture des contacts des capots en les scotchant...
Je vais donc refaire un essai en remontant le tout.
Jky
07 avril 2018 à 10:40
Réponse 17 du forum électroménager
Invité
Dépannage robot Kenwood KM 280
Invité
Bonjour.
Avez-vous réglé ce problème d'extinction au bout de quelques seconde ?
Par avance merci.
Serge du 67
Avez-vous réglé ce problème d'extinction au bout de quelques seconde ?
Par avance merci.
Serge du 67
17 mars 2019 à 15:02
