Panne chauffage LV : Dépannage lave-vaisselle qui ne sèche plus
Dépannage lave-vaisselle qui ne sèche plus. Suite de la question N°1291.
Ce topic étant devenu trop long, vous pouvez consulter la première partie en suivant ce lien :
Réparer lave-vaisselle qui ne chauffe plus
Cordialement.
Ce topic étant devenu trop long, vous pouvez consulter la première partie en suivant ce lien :
Réparer lave-vaisselle qui ne chauffe plus
Cordialement.
29 décembre 2013 à 10:49
Réponse forum dépannage 1
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour.
Et merci à tous pour vos commentaires.
Mon lave vaisselle (ASL 45010 Electrolux) ne chauffait plus avec des cycles corrects mais froids.
Après vérification du tunnel chauffant (23 Ohms donc correct), démontage de la carte mais pas de soudure défectueuse juste le relais "HS".
Direction le magasin d'électronique le plus proche et achat d'un relais adaptable (un peu plus gros) mais en 10 ampères 12V et 220V en 5 broches qui s'adapte dans le boîtier.
Résultat 4,5 euros, un peu d'huile de coude et tout refonctionne.

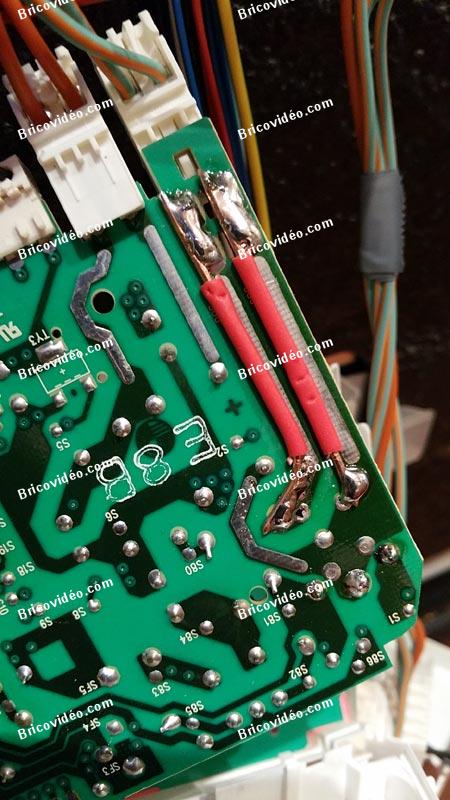

Voir photo du résultat.
Encore merci à tout le monde.
Pour agrandir l'image, cliquez dessus.
Et merci à tous pour vos commentaires.
Mon lave vaisselle (ASL 45010 Electrolux) ne chauffait plus avec des cycles corrects mais froids.
Après vérification du tunnel chauffant (23 Ohms donc correct), démontage de la carte mais pas de soudure défectueuse juste le relais "HS".
Direction le magasin d'électronique le plus proche et achat d'un relais adaptable (un peu plus gros) mais en 10 ampères 12V et 220V en 5 broches qui s'adapte dans le boîtier.
Résultat 4,5 euros, un peu d'huile de coude et tout refonctionne.
Voir photo du résultat.
Encore merci à tout le monde.
Pour agrandir l'image, cliquez dessus.
29 décembre 2013 à 23:41
Réponse forum dépannage 2
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour,
Même symptôme sur mon lave vaisselle Electrolux.
Après avoir refait les soudures, changer le relais, j'ai toujours le problème de non chauffe. J'ai aussi changé la résistance.
Bref plus de solution.
La question que je me pose est pourquoi NOUS n'écrivons pas tous à Electrolux pour leur signaler que c'est un problème récurrent sur leurs appareils et forcément un vice caché.
Il est clair que je ne rachèterai pas cette marque.
Même symptôme sur mon lave vaisselle Electrolux.
Après avoir refait les soudures, changer le relais, j'ai toujours le problème de non chauffe. J'ai aussi changé la résistance.
Bref plus de solution.
La question que je me pose est pourquoi NOUS n'écrivons pas tous à Electrolux pour leur signaler que c'est un problème récurrent sur leurs appareils et forcément un vice caché.
Il est clair que je ne rachèterai pas cette marque.
18 janvier 2014 à 14:21
Réponse forum dépannage 3
Dépannage lave-vaisselle qui ne sèche plus
Bonjour.
Le problème "récurrent" est le problème de soudures sur le relais.
De plus c'est sur la partie alimentation du relais, donc très difficile à voir sans une bonne loupe.
Pourquoi avez-vous changé la résistance ? Était-elle HS ?
Comme sur d'autres marques les pannes peuvent avoir des origines différentes, manque d'eau, thermostat etc.
Salutations.
Le problème "récurrent" est le problème de soudures sur le relais.
De plus c'est sur la partie alimentation du relais, donc très difficile à voir sans une bonne loupe.
Pourquoi avez-vous changé la résistance ? Était-elle HS ?
Comme sur d'autres marques les pannes peuvent avoir des origines différentes, manque d'eau, thermostat etc.
Salutations.
18 janvier 2014 à 19:49
Réponse forum dépannage 4
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour à tous,
Je relance un peu le sujet parce qu'il vient de m'arriver une panne similaire (j'en profite pour découvrir le forum et féliciter tous les contributeurs pour leur démarche citoyenne !).
Mon lave vaisselle, un Arthur Martin Electrolux ASL 67030 ne chauffe plus depuis aujourd'hui. Le seul indice que je puisse vous donner c'est que mon disjoncteur a sauté, et puis ensuite plus de chauffe. Je n'ai aucun code d'erreur et tous les cycles fonctionnent parfaitement, mais à froid.
Si le disjoncteur a sauté, c'est manifestement qu'il y a eu surtension ou court-circuit. Pensez-vous qu'il s'agisse également d'un problème de soudure sur le module électronique EDW200 ? Ou plutôt un problème de relai ou encore de résistance.
Étant relativement bricoleur, je me lancerais bien moi aussi dans une réparation de la bête mais si je pouvais être un peu guidé.
Merci d'avance.
Je relance un peu le sujet parce qu'il vient de m'arriver une panne similaire (j'en profite pour découvrir le forum et féliciter tous les contributeurs pour leur démarche citoyenne !).
Mon lave vaisselle, un Arthur Martin Electrolux ASL 67030 ne chauffe plus depuis aujourd'hui. Le seul indice que je puisse vous donner c'est que mon disjoncteur a sauté, et puis ensuite plus de chauffe. Je n'ai aucun code d'erreur et tous les cycles fonctionnent parfaitement, mais à froid.
Si le disjoncteur a sauté, c'est manifestement qu'il y a eu surtension ou court-circuit. Pensez-vous qu'il s'agisse également d'un problème de soudure sur le module électronique EDW200 ? Ou plutôt un problème de relai ou encore de résistance.
Étant relativement bricoleur, je me lancerais bien moi aussi dans une réparation de la bête mais si je pouvais être un peu guidé.
Merci d'avance.
11 octobre 2014 à 22:56
Réponse forum dépannage 5
Dépannage lave-vaisselle qui ne sèche plus
Bonjour réponse 4.
On suppose à ce niveau de description qu'il s'agit d'un DJ modulaire 16 ou 20 A.
Mais s'il s'agit du DJ de branchement, il pourrait s'agir également d'un défaut d'isolement.
Vous pouvez effectuer les contrôles abondamment relatés dans cette histoire au long cours.
Un peu d'outillage, des bons yeux, un multimètre, de la méthode, et vous cernerez peut-être l'origine de la panne.
Le relais étant unipolaire même avec les contacts dégradés il ne peut être à l'origine d'une surintensité.
A suivre, avec des précisions sur l'appareillage qui déclenche.
Cordialement.
Citation :Surtension non, mais surintensité certainement s'il ne s'agit pas d'une protection différentielle 30 mA.
Si le disjoncteur a sauté, c'est manifestement qu'il y a eu surtension ou court-circuit.
On suppose à ce niveau de description qu'il s'agit d'un DJ modulaire 16 ou 20 A.
Mais s'il s'agit du DJ de branchement, il pourrait s'agir également d'un défaut d'isolement.
Vous pouvez effectuer les contrôles abondamment relatés dans cette histoire au long cours.
Un peu d'outillage, des bons yeux, un multimètre, de la méthode, et vous cernerez peut-être l'origine de la panne.
Le relais étant unipolaire même avec les contacts dégradés il ne peut être à l'origine d'une surintensité.
A suivre, avec des précisions sur l'appareillage qui déclenche.
Cordialement.
12 octobre 2014 à 10:39
Réponse forum dépannage 6
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Merci de votre réponse.
Malheureusement mes connaissances en électricité sont assez limitées.
Je dispose bien d'un multimètre mais je ne saurais même pas où et comment prendre des mesures, ni même les interpréter.
Que dois-je faire dans un premier temps d'après vous ?
Je compte ce matin démonter le module électrique pour vérifier cette fameuse soudure qui semble être la cause de bien des pannes.
Voyez-vous autre chose à faire ?
Merci d'avance.
Malheureusement mes connaissances en électricité sont assez limitées.
Je dispose bien d'un multimètre mais je ne saurais même pas où et comment prendre des mesures, ni même les interpréter.
Que dois-je faire dans un premier temps d'après vous ?
Je compte ce matin démonter le module électrique pour vérifier cette fameuse soudure qui semble être la cause de bien des pannes.
Voyez-vous autre chose à faire ?
Merci d'avance.
12 octobre 2014 à 11:00
Réponse forum dépannage 7
Dépannage lave-vaisselle qui ne sèche plus
Bonjour. Voici un lien concernant l'utilisation du multimètre.
La fonction ohmmètre et ampèremètre
Cordialement. Romana, Bricovidéo.
La fonction ohmmètre et ampèremètre
Cordialement. Romana, Bricovidéo.
12 octobre 2014 à 11:10
Réponse forum dépannage 8
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Désolé je n'ai pas répondu sur le disjoncteur.
C'est bien le disjoncteur différentiel 500mA qui s'est déclenché.
Le disjoncteur modulaire 16/20 A n'a pas bougé.
C'est bien le disjoncteur différentiel 500mA qui s'est déclenché.
Le disjoncteur modulaire 16/20 A n'a pas bougé.
12 octobre 2014 à 11:10
Réponse forum dépannage 9
Dépannage lave-vaisselle qui ne sèche plus
Bien reçu. Dans ce cas il s'agit bien d'un défaut d'isolement.
Si cela se produit quand la chauffe se met en marche, il faut contrôler le circuit de la résistance.
On débranche les deux bornes de la résistance, et on teste l'isolement entre le châssis du LV et chaque borne.
On doit trouver pas loin de l'infini à l'ohmmètre.
La soudure piste du circuit imprimé / broche du relais ne semble pas en cause.
Vous pouvez déjà tester de ce côté là.
Si vous vous sentez léger technologiquement parlant il faudra faire intervenir un SAV.
Attendons préalablement vos résultats de mesures.
Cordialement.
Si cela se produit quand la chauffe se met en marche, il faut contrôler le circuit de la résistance.
On débranche les deux bornes de la résistance, et on teste l'isolement entre le châssis du LV et chaque borne.
On doit trouver pas loin de l'infini à l'ohmmètre.
La soudure piste du circuit imprimé / broche du relais ne semble pas en cause.
Vous pouvez déjà tester de ce côté là.
Si vous vous sentez léger technologiquement parlant il faudra faire intervenir un SAV.
Attendons préalablement vos résultats de mesures.
Cordialement.
12 octobre 2014 à 12:18
Réponse forum dépannage 10
Dépannage lave-vaisselle qui ne sèche plus
Bonjour,
Lave-vaisselle doit être débranché du secteur.
Romana, Bricovidéo
Lave-vaisselle doit être débranché du secteur.
Romana, Bricovidéo
12 octobre 2014 à 12:31
Réponse forum dépannage 11
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
En fait la coupure du disjoncteur ne s'est produite qu'une seule et unique fois hier.
Depuis le LV fonctionne "normalement" mais sans chauffer.
Donc plus de coupure du disjoncteur mais pas de chauffe.
@ Romana : merci, n'ayant pas un accès facile à la prise du LV, j'ai coupé le disjoncteur modulaire correspondant.
Il n'est donc plus alimenté.
Depuis le LV fonctionne "normalement" mais sans chauffer.
Donc plus de coupure du disjoncteur mais pas de chauffe.
@ Romana : merci, n'ayant pas un accès facile à la prise du LV, j'ai coupé le disjoncteur modulaire correspondant.
Il n'est donc plus alimenté.
12 octobre 2014 à 12:43
Réponse forum dépannage 12
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
J'ai démonté la carte de programmation et je n'ai pas vu de soudure grillée. J'ai envie de dire "malheureusement"...
12 octobre 2014 à 13:04
Réponse forum dépannage 13
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité

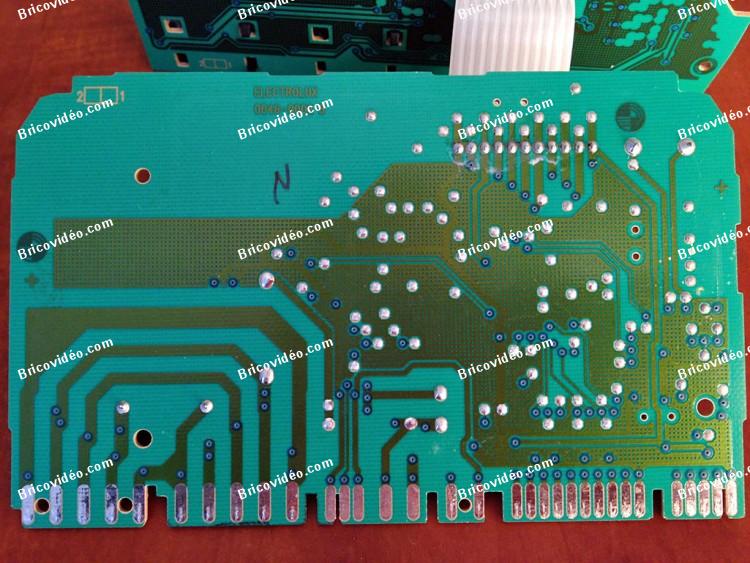

Ci-joint une photo de la carte, je ne vois rien de spécial...
12 octobre 2014 à 13:07
Réponse forum dépannage 14
Dépannage lave-vaisselle qui ne sèche plus
Bonjour,
Malheureusement nous n'avons pas reçu la photo.
Vous pouvez nous faire parvenir la photo en répondant à ce message.
Cordialement. Romana, Bricovidéo.
Malheureusement nous n'avons pas reçu la photo.
Vous pouvez nous faire parvenir la photo en répondant à ce message.
Cordialement. Romana, Bricovidéo.
12 octobre 2014 à 13:40
Réponse forum dépannage 15
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité

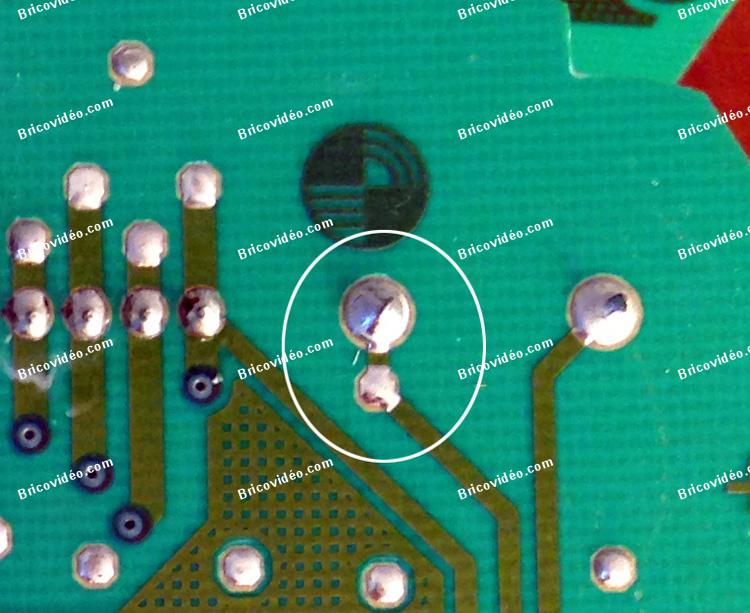

A bien y regarder encore une fois, je me demande si cette soudure ne serait pas suspecte (voir photo jointe), elle semble interrompue mais il n'y a pas de trace de brûlure, de fonte, ni même de chauffe excessive...
Qu'en pensez-vous ?
Pour agrandir les images, cliquez dessus.
Qu'en pensez-vous ?
Pour agrandir les images, cliquez dessus.
12 octobre 2014 à 13:41
Réponse forum dépannage 16
Dépannage lave-vaisselle qui ne sèche plus
Effectivement, les soudures sont correctes.
Il faut aller voir du côté de la résistance et effectuer les tests d'isolement comme préconisé précédemment.
Pour visualiser une soudure on peut utiliser une loupe.
En cas de doute on la refait. Mais ici aucune n'est en cause.
Il faut aller voir du côté de la résistance et effectuer les tests d'isolement comme préconisé précédemment.
Pour visualiser une soudure on peut utiliser une loupe.
En cas de doute on la refait. Mais ici aucune n'est en cause.
12 octobre 2014 à 14:11
Réponse forum dépannage 17
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Merci. Bon, ok, je vais m'attaquer à la résistance. Heu... le problème c'est que je ne sais pas du tout où elle est située ni quels tests effectuer... désolé, c'est mon premier combat avec un lave-vaisselle...
Peut-on trouver quelque part une sorte de vue éclatée de mon LV ?
Peut-on trouver quelque part une sorte de vue éclatée de mon LV ?
12 octobre 2014 à 14:17
Réponse forum dépannage 18
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Pardon, j'ai relu votre intervention et je comprends les tests d'isolation à effectuer, merci.
En revanche, pour accéder à la résistance, une piste ?
Merci.
En revanche, pour accéder à la résistance, une piste ?
Merci.
12 octobre 2014 à 15:51
Réponse forum dépannage 19
Faites un tour sur des questions apparentées, le schéma s'y trouve peut-être. Sinon, un collaborateur du forum, pourra peut-être vous guider.
Attendons d'autres avis concernant ce problème.
Cordialement.
Dépannage lave-vaisselle qui ne sèche plus
Citation :Hélas non. Je n'ai pas la documentation en ma possession.
une piste ?
Faites un tour sur des questions apparentées, le schéma s'y trouve peut-être. Sinon, un collaborateur du forum, pourra peut-être vous guider.
Attendons d'autres avis concernant ce problème.
Cordialement.
12 octobre 2014 à 17:37
Réponse forum dépannage 20
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bon, suite des évènements :
J'ai finalement fait venir un dépanneur et pour lui, vus les symptômes ça ne peut-être que la résistance (une fois le panneau de commande éliminé). Il la change demain, je vous dirai.
J'ai finalement fait venir un dépanneur et pour lui, vus les symptômes ça ne peut-être que la résistance (une fois le panneau de commande éliminé). Il la change demain, je vous dirai.
15 octobre 2014 à 09:49
Réponse forum dépannage 21
Dépannage lave-vaisselle qui ne sèche plus
Bien reçu. Vous direz si le technicien a effectué un test d'isolement. Si c'est bien la résistance vous la gardez et on la testera à distance juste pour voir.
A suivre.
A suivre.
15 octobre 2014 à 14:12
Réponse forum dépannage 22
Dépannage lave-vaisselle qui ne sèche plus
Bonjour.
Merci.
Citation :Qu'en est-il finalement ?
Il la change demain, je vous dirai.
Merci.
03 novembre 2014 à 09:26
Réponse forum dépannage 23
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Merci à tous pour votre contribution face à l'obsolescence programmée, je viens de sauver mon lave vaisselle Arthur Martin 2584 de 10 ans d'âge, même problème carte électronique cramée au même endroit, un petit coup de soudure et il chauffe comme jamais !
03 décembre 2014 à 13:10
Réponse forum dépannage 24
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Merci,
J'ai appliqué cette solution, la soudure est défectueuse sur le tour (cerclage), je l'ai nettoyé, dégraissé, et ressoudé, j'en ai profité pour refaire la même qui se situe juste à côté, même symptôme.
Après remontage, tout est OK.
Le lave-vaisselle chauffe, c'est mieux pour laver les graisses.
Encore merci pour ce topic.
J'ai appliqué cette solution, la soudure est défectueuse sur le tour (cerclage), je l'ai nettoyé, dégraissé, et ressoudé, j'en ai profité pour refaire la même qui se situe juste à côté, même symptôme.
Après remontage, tout est OK.
Le lave-vaisselle chauffe, c'est mieux pour laver les graisses.
Encore merci pour ce topic.
10 avril 2015 à 16:07
Réponse forum dépannage 25
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
ASI 6232 X ELECTROLUX
Encore une fois merci pour cette information, je rajoute ma référence de lave-vaisselle pour que d'autres trouvent plus facilement.
Pour agrandir l'image, cliquez dessus.
Encore une fois merci pour cette information, je rajoute ma référence de lave-vaisselle pour que d'autres trouvent plus facilement.
Pour agrandir l'image, cliquez dessus.
11 avril 2015 à 01:00
Réponse forum dépannage 26
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Lave-vaisselle Arthur Martin Electrolux ASF2660 qui ne chauffe plus.
J'apporte mon témoignage !
Merci à réponse 3 : exactement la même carte avec le défaut de soudure.

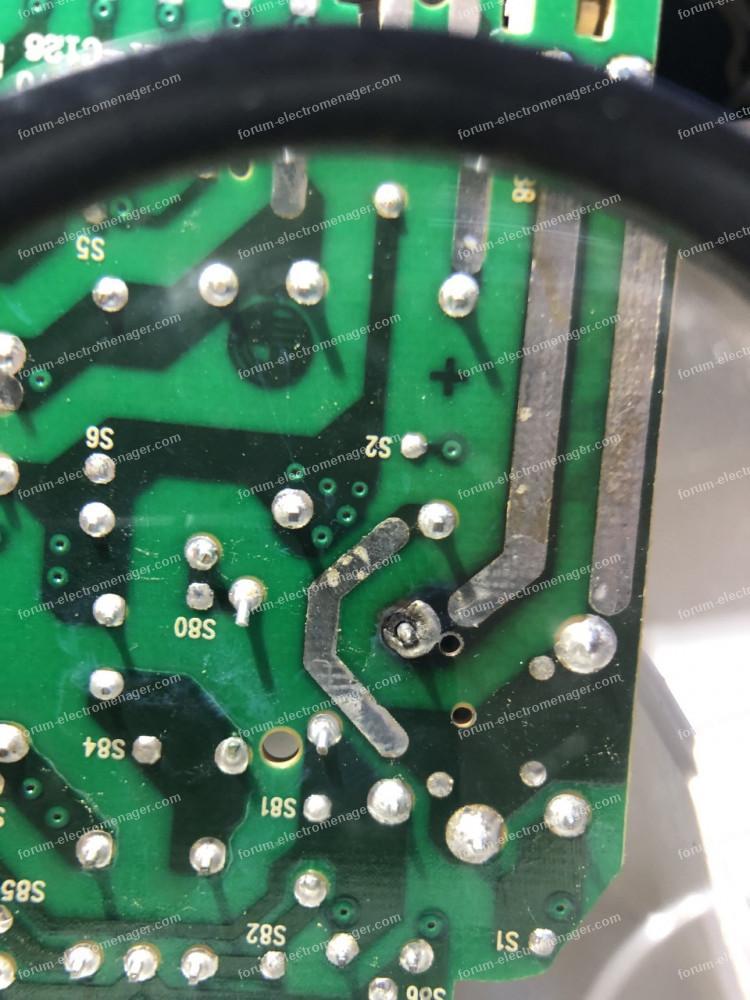

Petit démontage du programmateur, soudure comme indiqué sur la photo, remontage et le tour est joué !
Merci beaucoup ! Je sauve mon lave-vaisselle qui a 12 ans cette année ! Et hop des économies !
Un grand merci !!
J'apporte mon témoignage !
Merci à réponse 3 : exactement la même carte avec le défaut de soudure.
Petit démontage du programmateur, soudure comme indiqué sur la photo, remontage et le tour est joué !
Merci beaucoup ! Je sauve mon lave-vaisselle qui a 12 ans cette année ! Et hop des économies !
Un grand merci !!
28 avril 2015 à 11:15
Réponse forum dépannage 27
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Lave-vaisselle Arthur Martin Electrolux ASF 64030 qui ne chauffe plus également.
Habitant à la Réunion, les insectes types cancrelats ont la fâcheuse habitude de venir se nicher dans les endroits humides et chauds, de ce fait, mon lave-vaisselle ne chauffant plus, j'ai ouvert le boitier électronique pour découvrir un insecte mort sur la carte, en plein milieu. La fameuse soudure qui lâchait après 4 ans n'était pas trop dégradée cependant après avoir nettoyé la carte électronique (bombe pour contacts électriques) et refait la soudure au cas où, le lave-vaisselle s'est remis à chauffer.
Pour le test, programme rapide chauffage à 60°.
Merci à notre dépanneur de la réponse 3, je n'aurai jamais eu l'idée de refaire cette soudure tellement elle paraissait convenable.
Ce site fait partie de mes favoris désormais.
Longue vie à ce site et à tous ses dépanneurs en herbe ou confirmés.
Encore un grand merci.
Habitant à la Réunion, les insectes types cancrelats ont la fâcheuse habitude de venir se nicher dans les endroits humides et chauds, de ce fait, mon lave-vaisselle ne chauffant plus, j'ai ouvert le boitier électronique pour découvrir un insecte mort sur la carte, en plein milieu. La fameuse soudure qui lâchait après 4 ans n'était pas trop dégradée cependant après avoir nettoyé la carte électronique (bombe pour contacts électriques) et refait la soudure au cas où, le lave-vaisselle s'est remis à chauffer.
Pour le test, programme rapide chauffage à 60°.
Merci à notre dépanneur de la réponse 3, je n'aurai jamais eu l'idée de refaire cette soudure tellement elle paraissait convenable.
Ce site fait partie de mes favoris désormais.
Longue vie à ce site et à tous ses dépanneurs en herbe ou confirmés.
Encore un grand merci.
18 juin 2015 à 16:41
Réponse forum dépannage 28
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Merci beaucoup d'avoir partagé vos expériences.
Une petite soudure et mon Arthur Martin recommence à chauffer. Mille fois Merci.
Jean-Denis. Landivisiau dans le Finistère.
Une petite soudure et mon Arthur Martin recommence à chauffer. Mille fois Merci.
Jean-Denis. Landivisiau dans le Finistère.
16 août 2015 à 16:09
Réponse forum dépannage 29
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Encore un grand merci à la personne anonyme qui a posté les photos et la méthode pour réparer la soudure grillée sur le CI de notre LV Arthur-martin Calipso ASF 2750 qui a au moins 8 ans (vaisselle mal lavée... cycle de lavage fonctionne mais pas d'eau chaude et pas de séchage et surtout pas de codes erreurs ?).
Après avoir effectué la soudure et refait un cycle court de lavage, tout remarche.
MERCI à tous ceux qui œuvrent pour aider les utilisateurs à lutter contre les dérives de notre société de consommation : on ne répare pratiquement plus, on remplace au prix fort et on nous prend pour des c---.
Pour mon épouse et moi ce sont des démarches citoyennes qu'il faut encourager.
Après avoir effectué la soudure et refait un cycle court de lavage, tout remarche.
MERCI à tous ceux qui œuvrent pour aider les utilisateurs à lutter contre les dérives de notre société de consommation : on ne répare pratiquement plus, on remplace au prix fort et on nous prend pour des c---.
Pour mon épouse et moi ce sont des démarches citoyennes qu'il faut encourager.
20 septembre 2015 à 21:00
Réponse forum dépannage 30
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Et +1 pour le truc de la soudure du relais de commande de la résistance de chauffage.
Mon Electrolux ASF 2650 de 10 ans est aussi réparé.
Encore une machine qui échappe à l'obsolescence programmée.
Il y a maintenant 8 ans que la personne du conseil n°3 de la panne 1291 a écrit son conseil et j'espère qu'elle vient encore faire un tour de temps en temps pour y lire ma gratitude infinie.
Merci !
Mon Electrolux ASF 2650 de 10 ans est aussi réparé.
Encore une machine qui échappe à l'obsolescence programmée.
Il y a maintenant 8 ans que la personne du conseil n°3 de la panne 1291 a écrit son conseil et j'espère qu'elle vient encore faire un tour de temps en temps pour y lire ma gratitude infinie.
Merci !
12 octobre 2015 à 14:29
Réponse forum dépannage 31
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Un grand merci à drenalyn qui m'a permis de trouver la panne de mon lave-vaisselle ESF 2450W au travers de l'article :
Panne lave-vaisselle Electrolux ESF 2450
=> ferite cassé en deux.
Merci aussi aux nombreux messages de ce post, ils m'ont confirmé que cette panne n'était pas isolée et qu'il est bon d'aller regarder sous le capot pour voir que ce n'est pas une pièce à 100€ comme on peut le penser mais quelques centimes...
Pour ma part j'ai tenté de recoller la ferrite à la super glue (après nettoyage et dégraissage à l’acétone).
=> ça chauffe !
TFlorian
Panne lave-vaisselle Electrolux ESF 2450
=> ferite cassé en deux.
Merci aussi aux nombreux messages de ce post, ils m'ont confirmé que cette panne n'était pas isolée et qu'il est bon d'aller regarder sous le capot pour voir que ce n'est pas une pièce à 100€ comme on peut le penser mais quelques centimes...
Pour ma part j'ai tenté de recoller la ferrite à la super glue (après nettoyage et dégraissage à l’acétone).
=> ça chauffe !
TFlorian
29 janvier 2016 à 21:50
Réponse forum dépannage 32
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour à tous,
Je possède une lave vaisselle Sauter SVH 1301 et celui-ci ne sèche plus.
Je me rends compte également que l'eau ne chauffe pas pendant le cycle.
J'ai vérifié :
- le thermocontact la valeur ohmique est bonne
- la valeur ohmique du tunnel 26 ohm (donc OK) par contre j'ai 30 volts dessus. Normal ?
- l’électrovanne d'arrivée d'eau et valeur OK
- Démonté la turbine et rien de spécial (un petit os mais elle tourne bien)
- La pompe de vidange OK, alimentée en 230V
- Démonté le panneau tactile (programmateur) et rien vu de spécial
- Contrôlé le faisceau qui va du programmateur au module électronique et aucun fil de coupé.
Par contre, j'ai comme un petit grésillement dans le module électronique. Je n'arrive pas à définir d'où ça vient.
Si je débranche le câble qui alimente le circuit imprimé du programmateur il disparait.
Et si j'enlève l'alimentation du module également.
J'en déduirais que la panne viendrais du module électronique, vous en pensez quoi.
J'ai essayé de refaire quelques soudures mais pareil.
Merci de votre aide.
Je possède une lave vaisselle Sauter SVH 1301 et celui-ci ne sèche plus.
Je me rends compte également que l'eau ne chauffe pas pendant le cycle.
J'ai vérifié :
- le thermocontact la valeur ohmique est bonne
- la valeur ohmique du tunnel 26 ohm (donc OK) par contre j'ai 30 volts dessus. Normal ?
- l’électrovanne d'arrivée d'eau et valeur OK
- Démonté la turbine et rien de spécial (un petit os mais elle tourne bien)
- La pompe de vidange OK, alimentée en 230V
- Démonté le panneau tactile (programmateur) et rien vu de spécial
- Contrôlé le faisceau qui va du programmateur au module électronique et aucun fil de coupé.
Par contre, j'ai comme un petit grésillement dans le module électronique. Je n'arrive pas à définir d'où ça vient.
Si je débranche le câble qui alimente le circuit imprimé du programmateur il disparait.
Et si j'enlève l'alimentation du module également.
J'en déduirais que la panne viendrais du module électronique, vous en pensez quoi.
J'ai essayé de refaire quelques soudures mais pareil.
Merci de votre aide.
04 avril 2016 à 18:29
Réponse forum dépannage 33
Dépannage lave-vaisselle qui ne sèche plus
Ça m'intéresse aussi.
04 avril 2016 à 21:01
Réponse forum dépannage 34
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour et merci à ceux qui voudront et pourront m'aider..
J'ai un lave vaisselle Arthur Martin Electrolux ASF 2650. Il ne séchait plus.
J'ai lu ce forum, J'ai donc démonté mon lave vaisselle et effectivement une soudure avait lâché près du relai de chauffage.
J'ai refait cette soudure et le lave vaisselle a à nouveau fonctionné correctement mais seulement pendant une ou deux semaines...
J'ai donc à nouveau ouvert le lave vaisselle mais cette fois je n'ai rien remarqué... J'ai quand même essayé de refaire cette soudure, j'ai même essayé de souder des fils de de cuivre le long des pistes pour assurer la continuité mais le lave vaisselle ne chauffe plus...
J'ai donc commandé et changé le relai de chauffage mais pas mieux, ça n'a toujours pas résolu le problème...
Ce qui me surprend c'est qu'en début de lavage le lave vaisselle chauffe : si j'ouvre la porte il y a de la vapeur qui sort et on sent bien la chaleur... Mais environ après un tiers du cycle, l'eau refroidit petit à petit et le lave vaisselle lave ensuite à l'eau froide et donc évidemment ensuite il ne sèche pas...
Avez-vous une idée, que dois-je faire ?
Je suis un peu dégoûté et je n'ai pas envie de le jeter car à part ça il fonctionne parfaitement, la panne semble être minime... Encore faut-il la trouver...
Merci pour votre aide...
J'ai un lave vaisselle Arthur Martin Electrolux ASF 2650. Il ne séchait plus.
J'ai lu ce forum, J'ai donc démonté mon lave vaisselle et effectivement une soudure avait lâché près du relai de chauffage.
J'ai refait cette soudure et le lave vaisselle a à nouveau fonctionné correctement mais seulement pendant une ou deux semaines...
J'ai donc à nouveau ouvert le lave vaisselle mais cette fois je n'ai rien remarqué... J'ai quand même essayé de refaire cette soudure, j'ai même essayé de souder des fils de de cuivre le long des pistes pour assurer la continuité mais le lave vaisselle ne chauffe plus...
J'ai donc commandé et changé le relai de chauffage mais pas mieux, ça n'a toujours pas résolu le problème...
Ce qui me surprend c'est qu'en début de lavage le lave vaisselle chauffe : si j'ouvre la porte il y a de la vapeur qui sort et on sent bien la chaleur... Mais environ après un tiers du cycle, l'eau refroidit petit à petit et le lave vaisselle lave ensuite à l'eau froide et donc évidemment ensuite il ne sèche pas...
Avez-vous une idée, que dois-je faire ?
Je suis un peu dégoûté et je n'ai pas envie de le jeter car à part ça il fonctionne parfaitement, la panne semble être minime... Encore faut-il la trouver...
Merci pour votre aide...
23 juin 2016 à 00:32
Réponse forum dépannage 35
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour
Un immense merci au membre qui a indiqué en 2007 ou 2008 la vérification et la réparation à faire pour cette fichue soudure qui m'a lâché aujourd'hui (vaisselle à l'eau froide ; pas terrible comme résultat).
Après démontage du bandeau et du boitier, effectivement, une soudure avait lâché sur la carte électronique (la même que dans la centaine de messages précédents).
Deux points de soudure en 30s, remontage et test. ET CA MARCHE.
J'avais un peu peur de démonter la porte, mais c'est finalement très simple et rapide.
Mon lave-vaisselle : Arthur Martin/Electrolux Calypso ASF2650
Merci encore pour votre aide.
Un immense merci au membre qui a indiqué en 2007 ou 2008 la vérification et la réparation à faire pour cette fichue soudure qui m'a lâché aujourd'hui (vaisselle à l'eau froide ; pas terrible comme résultat).
Après démontage du bandeau et du boitier, effectivement, une soudure avait lâché sur la carte électronique (la même que dans la centaine de messages précédents).
Deux points de soudure en 30s, remontage et test. ET CA MARCHE.
J'avais un peu peur de démonter la porte, mais c'est finalement très simple et rapide.
Mon lave-vaisselle : Arthur Martin/Electrolux Calypso ASF2650
Merci encore pour votre aide.
21 novembre 2016 à 19:59
Réponse forum dépannage 36
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour,
J'ai aussi un lave-vaisselle Electrolux, référence ESF6519LOW qui ne chauffe plus.
J'ai démonté le programmateur pour voir cette fameuse soudure, mais ce n'est plus la même référence, il s'agit d'un EDW1600, et non 1500.
Le circuit n'est pas le même.
J'ai voulu aussi tester la résistance, mais sur ce modèle, je ne l'ai pas trouvé, elle n'existe même pas en pièce détachée (uniquement couplée avec la pompe !).
Quelqu'un peut-il m'aider ?
Cordialement.
J'ai aussi un lave-vaisselle Electrolux, référence ESF6519LOW qui ne chauffe plus.
J'ai démonté le programmateur pour voir cette fameuse soudure, mais ce n'est plus la même référence, il s'agit d'un EDW1600, et non 1500.
Le circuit n'est pas le même.
J'ai voulu aussi tester la résistance, mais sur ce modèle, je ne l'ai pas trouvé, elle n'existe même pas en pièce détachée (uniquement couplée avec la pompe !).
Quelqu'un peut-il m'aider ?
Cordialement.
08 février 2017 à 14:17
Réponse forum dépannage 37
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour.
Lave vaisselle RLF101 Rosières.
Même panne, pastille contact de relais dessoudée sur la carte de commande.
Je l'ai ressoudée et rajouté un fil autour de la patte du relais noyé dans la soudure pour robustifier.
C'est un point faible, la patte est reliée au contact relais (10A), on a une masse métal importante et si le fer à souder n'est pas suffisamment puissant la soudure n'est pas de qualité.
En plus de cela l'autre patte du relais (contact repos) n'est pas soudée et celui-ci risque de vibrer et fragiliser la patte soudée.
Donc porter une attention particulière sur la soudure de la patte afin que cela ne se reproduise pas.
Cordialement.
Lave vaisselle RLF101 Rosières.
Même panne, pastille contact de relais dessoudée sur la carte de commande.
Je l'ai ressoudée et rajouté un fil autour de la patte du relais noyé dans la soudure pour robustifier.
C'est un point faible, la patte est reliée au contact relais (10A), on a une masse métal importante et si le fer à souder n'est pas suffisamment puissant la soudure n'est pas de qualité.
En plus de cela l'autre patte du relais (contact repos) n'est pas soudée et celui-ci risque de vibrer et fragiliser la patte soudée.
Donc porter une attention particulière sur la soudure de la patte afin que cela ne se reproduise pas.
Cordialement.
11 mars 2017 à 21:43
Réponse forum dépannage 38
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour,
Merci pour ces précieuses informations qui m'ont permis de résoudre mon problème d'eau qui ne chauffait plus sur mon lave-vaisselle ASF2650.
J'ai remplacé le relais en question et fait une nouvelle soudure pour un total d'environ 5€ !
Et une nouvelle vie pour ce lave vaisselle de 12 ans d'âge !
OK, d'autres pièces seront défaillantes à l'avenir je pense, mais ça repousse malgré tout l'échéance ☺️.
Je souhaite une très bonne continuation à ce forum ainsi qu'à ses membres.
Merci pour ces précieuses informations qui m'ont permis de résoudre mon problème d'eau qui ne chauffait plus sur mon lave-vaisselle ASF2650.
J'ai remplacé le relais en question et fait une nouvelle soudure pour un total d'environ 5€ !
Et une nouvelle vie pour ce lave vaisselle de 12 ans d'âge !
OK, d'autres pièces seront défaillantes à l'avenir je pense, mais ça repousse malgré tout l'échéance ☺️.
Je souhaite une très bonne continuation à ce forum ainsi qu'à ses membres.
16 mars 2018 à 21:08
Réponse forum dépannage 39
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour,
La solution de la soudure sèche a résolu le problème pour moi.
Merci pour la solution.
La solution de la soudure sèche a résolu le problème pour moi.
Merci pour la solution.
15 septembre 2019 à 12:34
Réponse forum dépannage 40
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour.
Et un très grand merci aux médiateurs de ce forum.
9 fois sur 10, la panne de chauffage est due à la soudure défectueuse du relai sur le circuit imprimé de contrôle.
C'est mon cas sur mon ASF2650. Et je vois que ça fait plus de 8 ans que ça dure !
Alors, Arthur (Martin), quand vas-tu remédier sérieusement à ce défaut de conception ?
Car, indiscutablement, c'en est un !
Et un très grand merci aux médiateurs de ce forum.
9 fois sur 10, la panne de chauffage est due à la soudure défectueuse du relai sur le circuit imprimé de contrôle.
C'est mon cas sur mon ASF2650. Et je vois que ça fait plus de 8 ans que ça dure !
Alors, Arthur (Martin), quand vas-tu remédier sérieusement à ce défaut de conception ?
Car, indiscutablement, c'en est un !
30 avril 2020 à 18:14
Réponse forum dépannage 41
Dépannage lave-vaisselle qui ne sèche plus
Bonjour à toutes et à tous.
Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?
Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.
C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.
D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums
En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?
Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.
C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.
D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums
En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
30 avril 2020 à 18:54
Réponse forum dépannage 42
Invité
Dépannage lave-vaisselle qui ne sèche plus
Invité
Bonjour,
Un grand merci pour ces précieuses informations qui m'ont permis de remettre mon lave-vaisselle en marche.
Une réparation facile qui fait économiser l'achat d'un nouveau lave-vaisselle !!
Réparation faite sur un Arthur Martin Electrolux ASL 6238 VI ... de 15 ans !!
Un grand merci pour ces précieuses informations qui m'ont permis de remettre mon lave-vaisselle en marche.
Une réparation facile qui fait économiser l'achat d'un nouveau lave-vaisselle !!
Réparation faite sur un Arthur Martin Electrolux ASL 6238 VI ... de 15 ans !!
12 juillet 2020 à 17:12
Réponse forum dépannage 43
Dépannage lave-vaisselle qui ne sèche plus
Bonjour à tous,
Je viens à mon tour ajouter une pierre à l'édifice sur cette panne récurrente qui fut la mienne aussi.
En effet, mon lave-vaisselle Arthur Martin Electrolux Modèle ASF 6160 vient de me lâcher avec les mêmes symptômes et la même solution.
C'est-à-dire que je m'explique : problème de lavage uniquement à l'eau froide et sans séchage non plus.
Avec le premier réflexe de tout le monde étant de chercher la panne sur la résistance chauffante puis la sonde de température.
Et finalement, après de nombreuses recherches, je suis tombé sur ce forum pour m'apercevoir que, comme la plupart des modèles de cette marque, le boîtier électronique EDW (chez moi le EDW1500) montre des faiblesses de soudure sur le relais principal.
En tout cas, je remercie tous ceux qui ont contribué à m'indiquer la bonne voie pour la réparation de mon lave-vaisselle en espérant le faire fonctionner encore quelques années.
Je viens à mon tour ajouter une pierre à l'édifice sur cette panne récurrente qui fut la mienne aussi.
En effet, mon lave-vaisselle Arthur Martin Electrolux Modèle ASF 6160 vient de me lâcher avec les mêmes symptômes et la même solution.
C'est-à-dire que je m'explique : problème de lavage uniquement à l'eau froide et sans séchage non plus.
Avec le premier réflexe de tout le monde étant de chercher la panne sur la résistance chauffante puis la sonde de température.
Et finalement, après de nombreuses recherches, je suis tombé sur ce forum pour m'apercevoir que, comme la plupart des modèles de cette marque, le boîtier électronique EDW (chez moi le EDW1500) montre des faiblesses de soudure sur le relais principal.
En tout cas, je remercie tous ceux qui ont contribué à m'indiquer la bonne voie pour la réparation de mon lave-vaisselle en espérant le faire fonctionner encore quelques années.
10 avril 2023 à 02:34
Réponse forum dépannage 44
Dépannage lave-vaisselle qui ne sèche plus

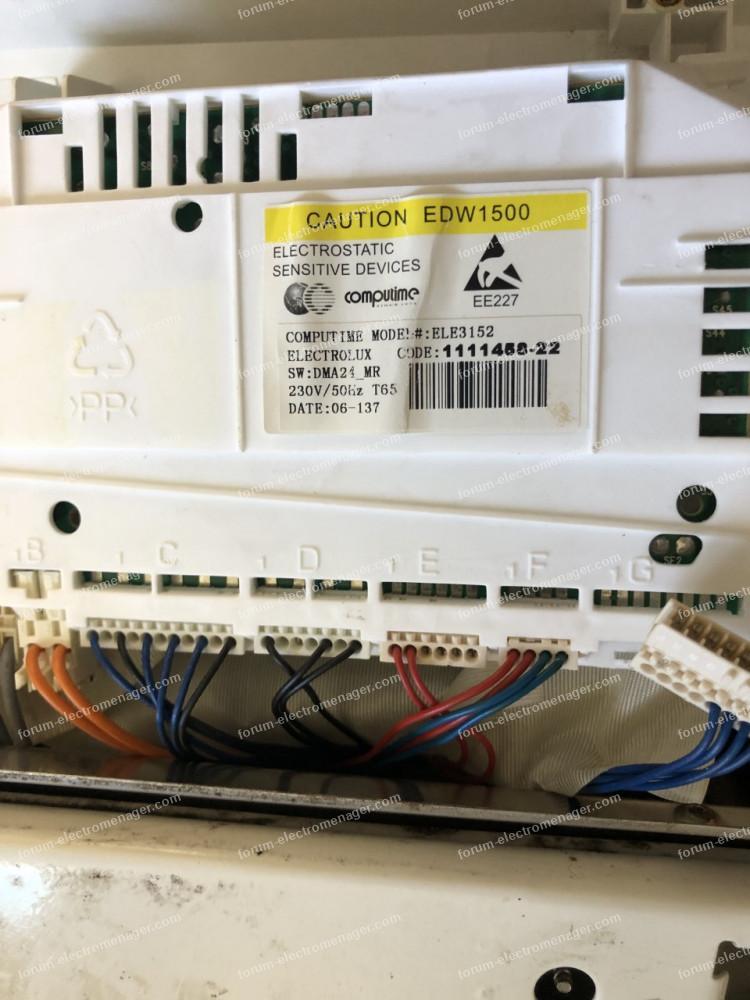

Suite du post avec les photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
10 avril 2023 à 02:36
Réponse forum dépannage 45
Dépannage lave-vaisselle qui ne sèche plus
Re-bonjour.
Dans mes recherches avant de trouver la vraie panne d’électronique j'ai trouvé les valeurs ohmiques de la thermistance NTC Ref : 1113160004 suivant la température.
Si ça peux aider !!
Cordialement.
Pour agrandir l'image, cliquez dessus.
Dans mes recherches avant de trouver la vraie panne d’électronique j'ai trouvé les valeurs ohmiques de la thermistance NTC Ref : 1113160004 suivant la température.
Si ça peux aider !!
Cordialement.
Pour agrandir l'image, cliquez dessus.
10 avril 2023 à 02:49
Réponse forum dépannage 46
Dépannage lave-vaisselle qui ne sèche plus
Je confirme.
Même symptôme. Après avoir lu le 3éme commentaire, démontage de la porte, accès à la carte électronique, diagnostique confirmé: la soudure a fondu.
Je vous joins toutes les photos.
En gros: 5 minutes pour tout démonter, attention a bien voir comment est mis le mécanisme de la poignée, ça vous fera gagner du temps au remontage, 1 minute de soudure, 10 minutes de remontage
Et un dépannage ou une nouvelle machine économisé.
Modèle : Arthur Martin ASF 2584
Symptôme : La machine fonctionne parfaitement, sauf l'eau qui ne chauffe plus.
Pour agrandir les images, cliquez dessus.
Même symptôme. Après avoir lu le 3éme commentaire, démontage de la porte, accès à la carte électronique, diagnostique confirmé: la soudure a fondu.
Je vous joins toutes les photos.
En gros: 5 minutes pour tout démonter, attention a bien voir comment est mis le mécanisme de la poignée, ça vous fera gagner du temps au remontage, 1 minute de soudure, 10 minutes de remontage
Et un dépannage ou une nouvelle machine économisé.
Modèle : Arthur Martin ASF 2584
Symptôme : La machine fonctionne parfaitement, sauf l'eau qui ne chauffe plus.
Pour agrandir les images, cliquez dessus.
29 septembre 2024 à 12:04
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Électroménager
- 1. Lave vaisselle Beko ne chauffe plus et sèche plus
- N°4375 : Bonjour, Mon lave-vaisselle Beko LV 5544, année 2006 ne chauffe plus et ne sèche plus ? Merci.
- 2. Lave vaisselle Arthur Martin Electrolux ne chauffe plus
- N°1291 : Bonjour. Mon lave-vaisselle Electrolux asf 2650 ne chauffe plus et je n'ai pas de plans techniques. Quelqu'un pourrait-il m'aider svp ?
- 3. Panne lave vaisselle LVI 329 n'enchaine pas le programme suivant
- N°14495 : Bonjour, Sur mon lave vaisselle LVI 329, la cuve se remplit mais n'enchaine pas sur le programme suivant. J'ai changé le programmateur à came ainsi qu'un pressostat mais le problème reste le même. Pas de fil coupé dans la...
- 4. Lave-vaisselle Arthur Martin en panne
- N°384 : Bonjour. J'ai un lave-vaisselle (ASI 6231N Arthur Martin Electrolux PNC 91123505501 S-N°34328129) qui lave à l'eau froide et ne sèche plus. Y a-t-il un fusible quelque part ? Merci.
- 5. Panne lave vaisselle Electrolux ESF65031W
- N°16634 : Bonjour. Gros problème sur mon lave vaisselle Electrolux ESF 65031W, il a 3 ans. Le cadran sur la porte n'affiche plus rien et aucun bouton ne fonctionne, pourtant il y a bien du courant à la prise. Est-ce que quelqu'un...
- 6. Problème lave vaisselle Bosch SGS 55E22EU/31
- N°14735 : Bonsoir à tous, J'ai une panne sur mon lave vaisselle Bosch SGS 55E22EU/31 assez sournoise. Voilà les symptômes, la machine se remplit d'eau, évacue et recommence à se remplir ça ne s'arrête jamais et le voyant rouge...
- 7. Lave vaisselle qui ne fait plus d'eau chaude et ne sèche pas
- N°21948 : Bonjour. J'ai récemment acheté un lave-vaisselle Brandt DFS705WE1 avec un problème technique signalé : Plus d'eau chaude. A ce jour, j'ai remplacé la résistance, la sonde (thermostat) et la pompe d'évacuation. Mais...
- 8. Lave vaisselle AEG code erreur 30
- N°1570 : Bonjour. Mon lave-vaisselle AEG affiche un code erreur 30. A quoi correspond ce code erreur ? Merci.
- 9. Lave vaisselle Bosch SMS53M58FF ne s'allume plus
- N°20127 : Bonjour. Mon lave vaisselle Bosch SMS53M58FF ne s'allume plus. Rien ne s'affiche quand on le branche au secteur et en eau, pas de bruit inerte rien sur l'afficheur. J'ai déjà remplacé la carte électronique au niveau du...
- 10. Résistance carte de puissance cramée lave-vaisselle Siemens
- N°18944 : Bonjour. Mon lave-vaisselle ne fonctionne plus. Après l’avoir démontée j’ai constaté qu’une résistance de la carte de puissance est cramée. Est-ce possible de réparer cette carte en changeant uniquement le...
Informations sur le forum Électroménager Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
