Bonjour, si les résistances et la sonde sont ok, cela est certainement la carte de puissance.

Bonjour, sur la carte électronique il y a un composant EPROM, c'est celui qui a tous les programmes de cuisson et qui à cause d'un simple problème de coupure de courant chez vous perd ses données.
A reprogrammer ou à changer. Attention il y a beaucoup de version chez Scholtès, donc il faut impérativement le numéro de série du four. siguina

Bonjour et merci de votre réponse.
Nous avons fait venir un réparateur qui nous a signalé qu'il fallait changer à la fois la carte et le composant EPROM, que l'un n'allait pas sans l'autre... est-ce vrai ?
La différence de prix est importante en fonction de l'origine de la panne !
Dans le cas où nous pourrions uniquement changer le composant EPROM, connaissez-vous un site qui en vende ?

Pour avoir ce composant électronique, voir un distributeur de composants avec la référence de la mémoire défectueuse.

Bonsoir,
Oui effectivement vous pouvez trouver cette pièce détachée sur un spécialisé dans les pièces détachées pour le dépannage électroménager.

Bonjour
je ne vous propose pas de réparation, mais pour ma part mon four fg66 a une résistance HS sur la carte et je ne peux pas le lire car cramé.

Pour agrandir l'image, cliquez dessus.

Si vous pouvez me le dire, merci de le faire savoir.
François.

Bonjour, j'ai eu exactement le même problème, il a suffit que je l'éprom pour que ça refonctionne !
Comme dit plus haut, il faut la référence exacte. Amicalement.

Pour les fours Ariston, Scholtès et Indesit qui ne chauffent plus.
Les relais sur la carte électronique sont sous dimensionnés.
Celui sépare des 3 autres sur la carte et qui supporte le commun des 3 résistances est certainement claqué, il doit supporter 20A et c'est trop
pour lui. La carte est la même pour les 3 marques.
ci-joint un document sur la réparation que je viens d'effectuer sur mon four Ariston qui ne chauffait plus, j'espère que ça servira et que ce sera utile.

MON FOUR ARISTON NE CHAUFFE PLUS (refrain connu sur internet).

Et alors que le constructeur me propose une réparation à 250 euros, je le dépanne pour 3,61 euros !
Comment est-ce possible ? Et bien je décide de le démonter et de procéder à des tests.

Les résistances sont bonnes et le câblage ne présente pas d'anomalie. Je teste la carte électronique, four en fonctionnement (sans qu'il ne chauffe car les résistances ne sont plus alimentées) et je découvre un micro relais qui est alimenté mais qui ne fonctionne plus. Photo ci-dessous, qui comprend 4 micros relais (boitiers noirs) en haut à gauche de la carte, le relais en panne est celui séparé des 3 autres sur la droite.



J'ai immédiatement pensé que ce relais pouvait être en panne car il supporte le commun des 3 résistances de chauffage dont les valeurs sont les suivantes.
Résistance voûte environ 2530 W Intensité consommée : 11,5 A
Résistance du milieu (circulaire) environ 1540 W Intensité : 7 A
Résistance basse (sole) environ 1100 W Intensité : 5 A

J'ai constaté que deux résistances pouvaient être en service, en même temps, en testant quels relais pouvaient être alimentés en fonction des différents programmes.
Les 3 relais de gauche alimentent chacun une polarité de chacune des 3 résistances, admettons que ce soit la phase, donc ils sont traversés chacun par le courant qui correspond à la résistance qu'ils mettent en service soit 11,5 A ou 7 A ou 5 A.
Le quatrième relais se met en service dés l'alimentation des résistances et supporte l'autre polarité, donc le neutre commun aux 3 résistances. Il est donc surchargé et en fonctionnement intensif.

Ce relais qui est le commun des trois résistances supporte l'intensité cumulée des résistances en services. Il est possible d'avoir la résistance voûte et milieu ensemble, donc, le relais doit supporter 18,5 A.
Mon doute est venu de là car je connais un peu le "domaine" et je me suis, de suite, demandé comment un micro relais pouvait supporter un tel courant permanent. Que les électroniciens et les électriciens n'aient pas la même appréciation de l'Ampère c'est connu, mais le relais lui ne sait pas, pour lui 18,5 A permanent c'est 18,5A, point.
J'ai trouvé sur internet un relais aux mêmes caractéristiques que j'ai commandé et mis en place de l'ancien et tout a fonctionné à nouveau normalement. Photo ci-dessous.



Je réitère, je connais bien l'appareillage industriel et modulaire et je n'avais jamais imaginé que l'on puisse faire supporter une puissance d'environ 4000 Watts à des relais style "pattes de mouches".
Ce schéma avec un tel appareillage est totalement surréaliste.
Pour donner une idée, sur la photographie suivante, j'ai mis cote à cote, un sucre, pour donner la comparaison dimensionnelle, le relais qui était grillé (normativement 16 A 250V), le relais de remplacement et un relais modulaire marque Multi 9 Merlin Gerin de même caractéristique 16 A 250 V.

La différence est évidente, les deux (noir et gris) sont prévus pour 16A ?



C'est comme si on voulait organiser un championnat du monde de boxe entre un poids lourd et un poids plume, aucune incertitude sur le résultat, le poids plume sera très tôt écrasé. Tout comme je n'ai aucune incertitude sur le fait que ce relais n'est pas adapté à sa fonction, désolé, mais il est trop petit, il ne fait pas le poids !!!
J'ai donc décidé de relayer ces micros relais, trop "minus", par des relais 16 A modulaires.
Les micros relais n'ont plus à supporter que l'alimentation des bobines des relais modulaires. Ce sont désormais ces relais modulaires qui alimentent les résistances et supportent les fortes intensités des résistances de chauffage.

Les micros relais n'ont plus à supporter que quelques milliampères au lieu, de 18,5 A. Photo ci-dessous.



J''ai rajouté des "Led" 220 V à 1,50 euros pièce, en face avant pour visualiser la mise en route alternative des résistances en fonction des programmes du four. Ci-dessous câblage arrière.



Ci-après témoin de ce que les deux résistances voûte et milieu sont en service, 18,5 Ampères.



Plus de détails sur le relais en panne conforme à la VDE 0860 et pouvant supporter en principe 16 A 250 V AC



Et ci-dessous pour les électriciens (les vrais) ce que j'appelle "les pattes de mouches" de ce relais à qui on fait supporter, "allégrement" 18,5 Ampères et parfois comme j'ai pu le constater grâce aux "Led" en face avant.

Pendant des temps de quelques secondes les trois résistances soient 23,5 Ampères.



Je trouve sur les sites internet beaucoup de personnes qui signalent que leur four ne chauffe plus.

Les trois marques qui utilisent cette carte électronique sont Ariston, Scholtès, Indesit.
Certes les relais sont conformes aux normes mais je pense que des essais en situation et sur la durée auraient dû impérativement être effectués avant commercialisation. Je doute que des essais d'endurance, sérieux, aient été réalisés, car mon four est installé dans une résidence secondaire depuis 5 ans, acheté neuf il n'a dû servir en moyenne que 5 ou 6 fois par an.
Je n'avais encore jamais mis en route le programme pyrolyse c'est pour dire que ce four était comme neuf.
Je rajoute que cette carte électronique équipée de ces micros-relais est située au dessus du four, qui est normalement encastré dans un meuble et je pense, sans avoir pu le vérifier, que la température, malgré l'isolation, doit atteindre des valeurs avoisinant les 60 / 70 degrés, voire même beaucoup plus, surtout pendant la pyrolyse qui atteint à l'intérieur du four 500 degrés. Une température trop élevée peut être fatale pour ces relais.
Cette température ambiante est très certainement nettement supérieure à ce qu'exige le constructeur des relais, pour garantir un bon fonctionnement.
Je ne m'étonne plus d'avoir lu sur internet que des fours sont tombés en panne après pyrolyse.
Il est donc évident que ces relais "pattes de mouches" amenés à supporter des "pics" de plus de 20 Ampères, à température ambiante élevée aient une espérance de vie des plus courtes.

RÉACTION DU CONSTRUCTEUR LORS DE LA PANNE.

Avant de procéder à ces investigations j'ai téléphoné au constructeur, deux solutions m'ont été proposées,
Mais tout d'abord il m'a été clairement indiqué qu'une carte électronique ça ne se répare pas, ça se change !!! Ah bon !!! Moi je l'ai réparé, la preuve c'est que mon four fonctionne comme avant.
Donc cher Monsieur vous avez le choix entre :
- Remplacement par un spécialiste de la carte électronique en panne + l'Eprom (le cerveau de la carte) avec un coût moyen de 160 euros pour la carte + 39 euros pour l'Eprom + la main d'œuvre soit plus de 250 euros, en moyenne.
Ou
- Remplacement du four par un neuf, généreusement proposé au prix usine, soit environ 400 euros.
C'est clair net et précis et sans discussion possible !!! Nous on est là pour faire du commerce, point !!!
Pour ma part j'ai acheté mon relais sur le site Awatronic.com référence G2R-1A-E-12DC pour la modique somme de 3,61 euros, plus frais de port. En fait par précaution et pour rentabiliser la commande j'en ai acheté 3, coût total avec frais de port 17,74 euros.
Je possédais les 3 contacteurs multi 9 mais on peut les trouver sur internet à des prix inférieurs à 10 euros pièces.
Donc coût total de la réparation pour un bricoleur environ 35 euros, avec les 3 contacteurs en parallèle (non prévus par le constructeur dans le schéma initial), ce qui garantie une longue utilisation. Quand le constructeur propose de remplacer la carte électronique pour 250 euros, ou le four pour 400 euros, le problème n'est pas réglé puisque les relais "pattes de mouches", non relayés par des contacteurs modulaires, vont de toutes façons "claquer" (Paix à leur âme) très rapidement.
J'ai effectivement trouvé sur internet des personnes qui s'étonnaient d'être à nouveau en panne après avoir déjà fait changer la carte électronique, compte tenu de ce que je sais moi ça ne m'étonne pas .
Ce qui m'étonne par contre c'est que des constructeurs osent mettre sur le marché des fours qui n'ont, sur le plan technique, aucune chance de ne pas tomber en panne rapidement en utilisation intensive, avec de nombreux nettoyages pyrolyse.
Il suffit de taper sur Google "MON FOUR NE CHAUFFE PLUS" pour constater l'hécatombe y compris sur d'autres marques, même plus prestigieuses, qui utilisent peut être, le même type de cartes électroniques.
Ceux dont les fours ne sont pas en panne ce sont, certainement, ceux qui ne s'en servent jamais. Les fours sont là pour la déco !!!
Ce sont des écolos !!!
Si ma démonstration peut aider tant mieux.
BEG

Ci-après quelques copiés collés issus de sites internet.

Bonjour à tous, j'ai un four Sauter qui date d'environ 3 ans et depuis aujourd’hui les lumières ne s'allument plus et le four ne chauffe plus...
La galère ! Forcément on se rend compte de la panne une fois qu'ont veut mettre son plat au four...
j'attends vos avis. Merci.

Bonjour à tous mon four Ariston f 76c2ix encastrable ; 5 ans ne chauffe plus !!! Toutes les résistances sont ok le programmateur aussi, la ventilation ok tourne broche ok mais celui-ci ne chauffe pas du tout. Aidez-moi merci.

Bonjour, Mon four Scholtès Fg 66 1 Mi ne chauffe plus du tout sur aucun mode. En fait seul le bas du four est un peu chaud.
On a regardé et il n'est pas en mode démonstration.
C'est arrivé d'un coup, du jour au lendemain. Par contre tous les voyants s'allument comme il faut.
Qu'en pensez-vous ? Merci pour votre réponse.

Bonjour, à la remise sous tension après arrêt prolongé je constate des dysfonctionnements, lumière rouge et jaune allumées simultanément. Porte verrouillée comme pour une pyrolyse et l'électroaimant chauffe. Le ventilateur supérieur pas le ventilateur de la chaleur tournante, l'autre tourne à petite vitesse et le moteur chauffe. Après changement du programmateur en face avant avec 6 boutons pas de changement.
Je soupçonne les relais de la carte de commande ou l'eprom.
Comment faut-il procéder pour faire un reset de l'eprom de la carte de commande ?
Merci de votre réponse.
Ci-joint la version en PDF de la réponse concernant le dépannage pour les fours Ariston, Scholtès et Indesit qui ne chauffent plus.

Réponse Bricovidéo :
Bonjour,
Un grand merci pour vos explications, en espérant que cela soit utile au plus grand nombre d'internautes.
Nous nous sommes permis de convertir en PDF le fichier Word que vous nous aviez envoyé afin qu'il soit accessible au plus grand nombre.
Cordialement, Romana, modératrice du forum électroménager.'

Ci-joint le document dépannage du four Ariston en format PDF :

Mon four Ariston ne chauffe plus (refrain connu sur internet)
** Vous devez être connecté en tant que membre pour voir ce document **

Bonjour, un grand bravo pour vos explications, juste une petite remarque concernant le câblage de vos voyants leds (en 220 V), moi par mesure de sécurité (en cas de soudure qui viendrait à casser, cela pourrait provoquer un court-circuit) j'aurai rajouté de la gaine thermorétractable.
Cordialement. JPR

Bonjour. Merci pour les explications et les photos, mais pourrait-on avoir un tutorial pas-à-pas, du démontage et remplacement des micro relais défectueux, ainsi que de la mise en place des relais modulaires... ?
Ça représente du travail... Je sais, mais cela nous permettrait de faire de substantielles économies (ma femme est déjà en train de regarder pour remplacer le four !). Amicalement.

Bonjour,

Tout simplement excellent mais dommage que vous n'indiquiez pas la marche à suivre pour confirmer le diagnostic de relais HS pour les novices ... possible de les tester au multimètre ???
Faut-il les tester en fonctionnement ? Mode opératoire ?
Si quelqu'un sait...
Cordialement.

Merci au réalisateur de ce topic, il m'a permis de réparer mon four et d'économiser au minimum 150 €.
C’est effectivement le relais qui est un peu éloigné des autres qui était en cause.
Pour répondre à l'invité du 19 juin je vais y rajouter un petit schéma afin d’expliquer la procédure de test (qui est valable pour les 4 relais).
Mettre le four en mode cuisson à 160° ou plus.
Avec un multimètre vérifier le voltage aux bornes qui alimentent la bobine du relais à savoir les bornes (1&2), (3&4), (5&6), (7&8).
S'il y a une tension de 12 volts sur ces 4 groupes de bornes c'est que les relais sont alimentés (attention l’alimentation des bornes 1&2 est constante par contre les autres relais sont alimentés en fonction de la demande de chauffe à savoir ils se coupent de temps en temps).
Il faut donc poursuivre le test des relais, sinon le problème est ailleurs.
Il faut ensuite tester le fonctionnement de ces relais en passant le multimètre en testeur de continuité et tester les bornes (A & B), la borne A étant l’arrivée de la phase(+) et B les bornes qui passent par le klixon de sécurité pour alimenter les résistances en +.
Ensuite tester les bornes C&D, C&E, C&F, la borne C étant le négatif commun et les bornes D, E et F étant les alimentations des 3 résistances en -.
S'il y a continuité entre ces groupes de borne c’est que les relais fonctionnent donc il faut pousser plus loin les recherches, si pas de continuité bravo vous avez trouvé votre panne il ne reste plus qu'à acheter un relais chez votre marchand de composants électroniques entre 3.60 € et 5 € et à le changer sur la platine.
Espérant que cette petite précision servira à quelqu’un un jour…

Bonjour,

Merci pour votre réponse.
Pour information nous n'avons pas reçu le schéma dont vous parlez dans votre réponse, vous pouvez nous le faire parvenir en répondant à ce message.
Cordialement. Patrice Bricovidéo

Bonjour,

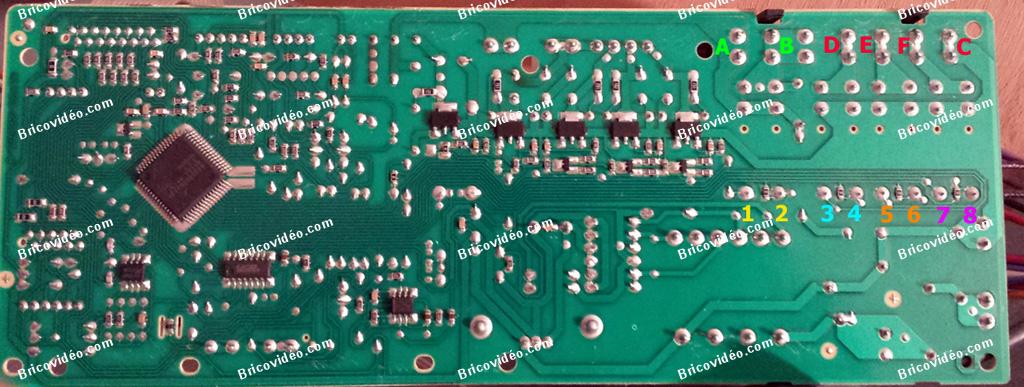

Voici le schéma manquant.

Pour agrandir l'image, cliquez dessus.

Ayant moi-même ce type de problème (four ne chauffe pas, tableau de commande fonctionne bien, et selon les programmes un relais n'arrête pas de cliqueter), j'essaie déjà la procédure de la réponse 13.

Désolé pour la question de béotien :
- Concernant les alimentations de bobine j'ai réussi à les faire toutes monter (plus proches de 10V que de 12).
- Je m'interroge sur le test en passant le contrôleur en ohmmètre voltmètre: il n'y a pas un risque à faire ça en charge ?

Lire voltmètre, pas ohmmètre ! J'ai fait attention à ne pas faire de court-jus... et manifestement il y a panne de relais.

J'ai commandé des relais et changé les deux de droite, mais ça ne marche pas mieux :
- toujours un relais - je pense- qui cliquette
- ça chauffe vaguement alors que ça ne chauffait pas du tout.
En fait les deux relais de gauche ne sont pas les mêmes : NAIS JW1AFSN-B-DC12V et ils n'ont pas les mêmes pins (cf la carte). Est-ce que quelqu'un saurait où les trouver ou par quoi les remplacer ? Je n'ai pas trouvé sur Internet
Sur la carte on a l'impression que la borne B a chauffé ? Est-ce que c'est une autre piste ?
Help !

Voici les photos :
Pour agrandir les images, cliquez dessus.

Un grand merci, grâce à vos explications, j'ai réussi à réparer mon four pour 4,5€, moi c'était le 2ème relai.

Bonjour à tous.

Je rencontre un problème sur un four Scholtès FX36.1AN.
Suite à un coup d'orage, il ne fonctionne plus du tout et n'a même plus d'affichage.

J'ai démonté le four et constaté que la carte de puissance est pourtant bien alimentée.
J'ai donc démonté cette carte de puissance qui a probablement souffert d'une surtension.

Un ami électronicien tente actuellement de réparer cette carte et confirme bien qu'elle a subi des dégâts.
Certains d'entre eux sont réparés mais il bute actuellement sur un circuit intégré qui a souffert et pour lequel il ne peut plus lire la référence pour le remplacer.

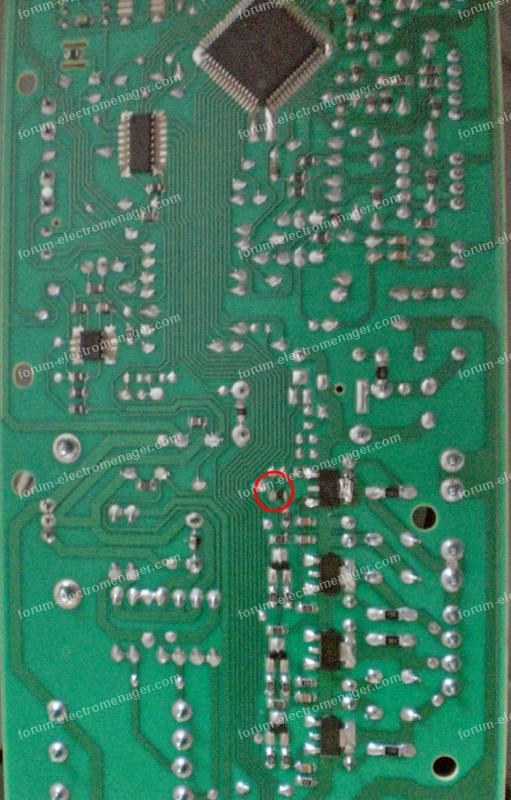

Le circuit intégré en question est signalé sur la photo ci-dessous.

Quelqu'un serait-il en mesure :
Soit de donner la référence de ce petit circuit intégré.
Soit de donner le plan complet de la carte.
Soit de donner la marche à suivre pour trouver ces informations.

Merci à tous.

Désolé mais je n'ai pas réussi à mettre la photo mentionnée ci-dessus.
Je tente une nouvelle fois.

En fait il s'agit du circuit intégré situé juste en dessous de l'EEPROM légèrement sur la droite, ce circuit est à 16 pattes....

Merci encore.

Bonjour.
Le circuit est un uln2003a voir data sheet sur ce lien : uln2003a.pdf
Cordialement.

Bonsoir,
Suite au changement du circuit uln2003a, avez-vous résolu votre problème initial (plus d'allumage sur votre four).
Si oui, quels sont les autres composants qui ont été changés ?

Merci d'avance de vos réponses.

Bonjour
Merci pour ces schémas et la procédure de test des relais.
J'ai le même problème, j'ai testé les relais et j'ai l'impression qu'il y en a un qui n'est jamais alimenté en 12V.
J'ai testé plusieurs programmes, la tension est toujours à 0.
La carte doit être changée en totalité ?

Merci pour cet article.
J'ai changé mes 4 relais et mon four remarche nickel.
C'est très simple à faire. Coût 15€. Génial.

Bonjour
Je viens de commander des relais et je les ai changés (c'est la première fois que je soude), mais à chaque fois j'ai le 3, le relais qui chauffe et se déforme sur le côté.
Avez-vous une idée de ce qui pourrait causer cela ?
Merci.

Bonjour,
J'ai le même problème avec mon four Scholtes FX66.1 IX mais qui ne s'allume plus du tout suite à un orage.
A l'ouverture de la porte du four, il n'y a même pas la lumière.
La carte de puissance est bien alimentée et le régulateur de l'alim chauffe.
Par contre ma carte a 5 relais et non 4.
Je ne sais pas trop quoi faire, si il faut changer la carte ou autre chose.
Si vous avez des infos.

Merci.

Bonsoir,
Pourriez-vous me dire si le test de la bobine du relais 1&2 3&4 5&6 7&8 doit être et mode CC ou DC car j'ai un (pro) four mort.
Je dois changer de four, soit environ 400€ pour tous les modules.
Merci.

Bonjour,
Je reviens parmi vous car je désespère avec mon four.
J'ai effectué les manip du post mais je ne comprends plus rien.
Test de tension entre les bornes (1 et 2) (3 et 4) (5 et 6) (7 et 8) les valeurs sont quasi nulles.
Ensuite test de la continuité (je suppose en ohm et circuit non alimenté) sur les bornes A et B mais rien aucune résistance.
Par contre test de la tension sur les bornes (C et D) (C et E) (C et F) j'ai bien du 220v.

Pourriez-vous me donner un petit coup de pouce ?

Bonjour à tous,
Mon four Scholtès FX66 fonctionne mais mal, c'est à dire qu'il ne monte pas très haut température.
J'ai voulu suivre la manip décrite en réponse 13 pour tester les résistances et les relais mais en lisant toutes les réponses de ce topic on pouvait constater que ce genre de problème pouvait provenir également de l'EEPROM ou d'autres composants.
J'ai donc démonté complètement la carte pour voir son dos et l'état des soudures pour voir !! avant de faire ces tests...
Et je me suis aperçu qu'un composant était dans un sale état voire fondu (voir photos).
Petite précision je ne suis ni électricien encore moins électronicien, vu mes questions....
Mes questions sont donc les suivantes :
- D'après vous ce composant est-il mort ?
- C'est quoi ce composant (un transistor ?) ?
- Est-il changeable c'est à dire dé-soudable ?
Merci par avance pour vos réponses.

Pour agrandir l'image, cliquez dessus.



Pour agrandir l'image, cliquez dessus.

Bonjour,
Pour information les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande.
Cordialement, l'équipe de bricovideo.com

Bonjour.
J’ai un composant qui a grillée sur ma carte alimentation mais je ne sais pas comment trouver les références pour le changer.
Merci si vous avez des informations.

Pour agrandir l'image, cliquez dessus.

Mon four Scholtès FG 66.1 MI ne cuisait plus les plats normalement, en particulier tarte et gratin, au départ je suis parti sur l'hypothèse que la résistance de voûte était H.S.
Après avoir testé les trois résistances, elles étaient toute OK. Puis sur le fait qu'un relais était H.S sur la carte de puissance.
Ensuite je suis arrivé sur cette page me confortant dans l'idée que c'était un relais.
Après test de chaque relais au multimètre, tous étaient OK.
J'ai continué mon analyse avec deux pinces ampère-métrique, 1 sur l'arrivée de l'alimentation, la seconde par intermittence sur chaque résistance.
Mon analyse sur pratiquement tous les programmes démontre que jamais les trois résistances ne sont en fonction en simultanée, mais chacune à tour de rôle afin d'optimiser la chauffe.
Donc les relais 16A ne sont pas sous dimensionnés, la résistance de voûte consommant 11,82A, celle du milieu 7A et celle de sole 5A.
Les relais utilisés OMROM étant d'origine chinoise leur qualité n'est pas en doute.
Au final le problème venait du fait que les pyrolyses ont "bouffé" le métal de la grille d'évacuation (acier italien à férer les ânes sans doute) bloquant le ventilateur de chaleur tournante, problème que je n'ai pas identifié au départ avec la plaque lèche frite et les grilles qui cachaient la misère, je me suis rendu compte que le ventilateur ne tournait pas par derrière lors de mes contrôles.
Après avoir redressé les parties de la grille, le ventilateur est reparti, je pensais qu'il avait cramé, même pas.
Il me reste plus qu'à remplacer la grille pièce N°11 pour 42,90€ en attendant qu'un relais rendent l’âme.

Pour agrandir les images, cliquez dessus.
