Bon, le problème revient, de manière 100% aléatoire : hier pas de soucis, ce matin pareil, et cet aprem j'allume, et paf E01. Et ensuite, impossible de la reproduire depuis, malgré 20 jour-nuit jour-nuit
Les condos semblent OK, 477µf pour un et 92 pour l'autre, faible mais logiquement dans la tolérance.
Pour la charge des condensateurs c'est juste que ça me rappelait un souci que j'ai eu avec un ampli sono : Un des condos de filtrage était malade et il fallait plusieurs secondes avant que la tension négative atteigne la même valeur que la positive. Bon sur ce LV c'est pas le cas.
J'ai remarqué 2 trucs qui me surprennent. Le télérupteur fait un petit bruit lorsqu’il est secoué dans le sens de la largeur, comme si quelque chose avait du jeu. C'est normal ou pas ? Et lorsque l'on branche la carte le condo HT se charge à 2v environ, puis la tension chute très lentement. J'ai aussi constaté que la résistance des bobinages de la nouvelle pompe est de 52 ohms contre 45 pour l’ancienne.
Pour les mesures que j'ai déjà faites, le reste suivra demain :
+5V : Impeccable
+13.8V : Impeccable
BP : 5.8v
HT : oscille entre 308 et 311V
Tension secteur 230,5V.
Pour le FB, que voulez-vous dire : La tension aux bornes du primaire du transfo, ou au secondaire ? Je ne voudrais pas faire de bêtise.
Dans tous les cas merci beaucoup pour le coup de pouce.
Les condos semblent OK, 477µf pour un et 92 pour l'autre, faible mais logiquement dans la tolérance.
Pour la charge des condensateurs c'est juste que ça me rappelait un souci que j'ai eu avec un ampli sono : Un des condos de filtrage était malade et il fallait plusieurs secondes avant que la tension négative atteigne la même valeur que la positive. Bon sur ce LV c'est pas le cas.
J'ai remarqué 2 trucs qui me surprennent. Le télérupteur fait un petit bruit lorsqu’il est secoué dans le sens de la largeur, comme si quelque chose avait du jeu. C'est normal ou pas ? Et lorsque l'on branche la carte le condo HT se charge à 2v environ, puis la tension chute très lentement. J'ai aussi constaté que la résistance des bobinages de la nouvelle pompe est de 52 ohms contre 45 pour l’ancienne.
Pour les mesures que j'ai déjà faites, le reste suivra demain :
+5V : Impeccable
+13.8V : Impeccable
BP : 5.8v
HT : oscille entre 308 et 311V
Tension secteur 230,5V.
Pour le FB, que voulez-vous dire : La tension aux bornes du primaire du transfo, ou au secondaire ? Je ne voudrais pas faire de bêtise.
Dans tous les cas merci beaucoup pour le coup de pouce.
24 novembre 2022 à 22:46
consulter ce sujet Erreur E01 sur lave vaisselle Siemens SN24D201Bonsoir à tous.
J’ai un souci sur le lave vaisselle de ma mère, un Siemens SN24D201 de 2012, avec une carte 9000727477
La pompe a été remplacée (résistance grillée suite à une fuite)
Depuis, lorsque le lave vaisselle reste éteint (branché ou pas, ça ne change rien) durant un certain temps, il donne une erreur E01 à l’allumage. On entends bien un seul relais coller avant que E01 s’affiche, puis un relais qui décolle.
Par contre, si on l’éteint, et qu’on le rallume dans la foulée, il s’initialise normalement (plusieurs relais cliquent, les pompes font un mouvement. Après ça, le cycle se déroule et se termine sans souci. Puis il s’éteint au bout d’une minute. Si on le rallume de suite il repart, mais si on attends suffisamment longtemps, E01,
La résistance des enroulement des 2 pompes est ok, si je déconnecte l’une ou l’autre pompe on entends bien la « séquence » de relais » avant que le lave vaisselle ne passe en erreur.

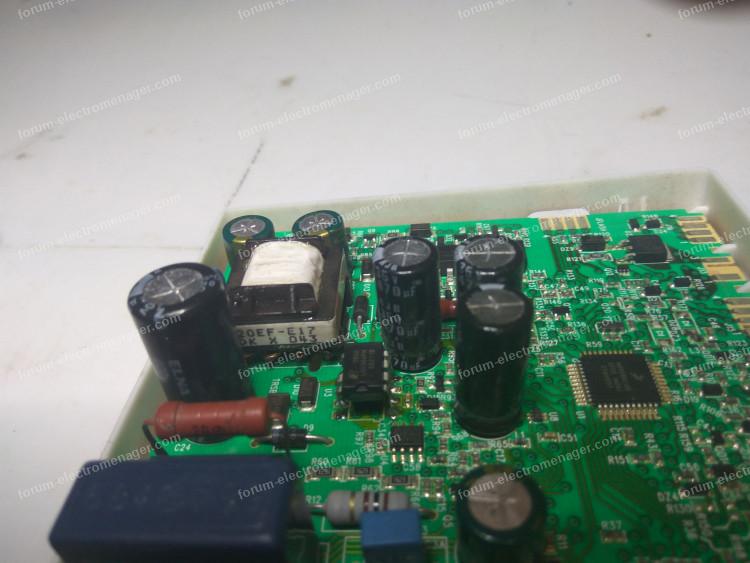

Je ne vois pas de dégâts apparents sur la carte, mais quelques soudures sur le télérupteur et le SPM ont une tronche qui ne me reviens pas (voir photos).
Voici les tests que j’ai prévu de faire, si vous voyez quelque chose d’autre à tester tant que la carte est sortie, dites moi le.
Mesure des condensateurs chimiques au capacimètre. Le fait que la panne se produise après un arrêt prolongé me fait soupçonner un condensateur qui "peinerait" à se charger.
Refaire les soudures douteuses
mesurer les tensions, si possible au moment de la mise en marche.
Éventuellement, utiliser une bombe de froid pour refroidir une zone de la carte après l’autre et voir si le souci se produit.
Question subsidiaire, est-il possible de tester la carte en dehors du lave vaisselle.
L’endroit ou il se situe ne se prête pas vraiment à des tests, aussi bien physiquement qu’électriquement (installation ancienne sans différentiel). J’ai sous la main les 2 pompes (celle de cyclage avec la résistance hs et une de vidange), et j’avoue que je préférerais faire les mesures dans mon atelier derrière un transfo d’isolement que sur le sol de la cuisine
Merci d’avance pour vos renseignements.
Pour agrandir les images, cliquez dessus.
J’ai un souci sur le lave vaisselle de ma mère, un Siemens SN24D201 de 2012, avec une carte 9000727477
La pompe a été remplacée (résistance grillée suite à une fuite)
Depuis, lorsque le lave vaisselle reste éteint (branché ou pas, ça ne change rien) durant un certain temps, il donne une erreur E01 à l’allumage. On entends bien un seul relais coller avant que E01 s’affiche, puis un relais qui décolle.
Par contre, si on l’éteint, et qu’on le rallume dans la foulée, il s’initialise normalement (plusieurs relais cliquent, les pompes font un mouvement. Après ça, le cycle se déroule et se termine sans souci. Puis il s’éteint au bout d’une minute. Si on le rallume de suite il repart, mais si on attends suffisamment longtemps, E01,
La résistance des enroulement des 2 pompes est ok, si je déconnecte l’une ou l’autre pompe on entends bien la « séquence » de relais » avant que le lave vaisselle ne passe en erreur.
Je ne vois pas de dégâts apparents sur la carte, mais quelques soudures sur le télérupteur et le SPM ont une tronche qui ne me reviens pas (voir photos).
Voici les tests que j’ai prévu de faire, si vous voyez quelque chose d’autre à tester tant que la carte est sortie, dites moi le.
Mesure des condensateurs chimiques au capacimètre. Le fait que la panne se produise après un arrêt prolongé me fait soupçonner un condensateur qui "peinerait" à se charger.
Refaire les soudures douteuses
mesurer les tensions, si possible au moment de la mise en marche.
Éventuellement, utiliser une bombe de froid pour refroidir une zone de la carte après l’autre et voir si le souci se produit.
Question subsidiaire, est-il possible de tester la carte en dehors du lave vaisselle.
L’endroit ou il se situe ne se prête pas vraiment à des tests, aussi bien physiquement qu’électriquement (installation ancienne sans différentiel). J’ai sous la main les 2 pompes (celle de cyclage avec la résistance hs et une de vidange), et j’avoue que je préférerais faire les mesures dans mon atelier derrière un transfo d’isolement que sur le sol de la cuisine
Merci d’avance pour vos renseignements.
Pour agrandir les images, cliquez dessus.
23 novembre 2022 à 19:13
