Schéma de câblage frigo Electrolux

23494

Conseils Dépannage Électroménager : Schéma de câblage frigo Electrolux

Mat12
Membre inscrit

2 messages

Bonjour à tous, bricoleuses et bricoleurs,

Je me tourne vers vous avant de me résigner à acheter un nouveau réfrigérateur.

Petit historique :
En cette belle journée du 24 décembre, j'ai reçu toute ma famille pour un repas à la maison. Quelle surprise de me rendre compte au réveil que le frigo, rempli de nourriture, ne fonctionne plus.
Heureusement, il faisait assez frais dans le garage pour servir de réfrigérateur de secours...

Le lendemain, la magie de Noël m'a permis de trouver un réparateur recommandé qui pouvait intervenir dans la journée.

Diagnostic :
Il prétend que le câblage à l'arrière du frigo a été modifié (j'avais commencé à démonter le cache sans rien faire), qu'il manque du gaz et que le thermostat est défectueux sur mon frigo Electrolux de référence ENN2871YOW, type 1780CB-T1, numéro de production 925503060 01.

Il a touché au câblage, a rempli le frigo en gaz, j'ai commandé le nouveau thermostat et il est revenu pour l'installer. Le frigo fonctionne, nous nous sommes serré la main et j'étais content (160€).

Sauf que quelques heures plus tard, j'ai remarqué que lorsque le compresseur s'arrête, la lumière dans le frigo s'éteint avec la porte ouverte, ainsi que le ventilateur intérieur.
J'ai rappelé le réparateur qui m'a dit que c'était à cause du câblage que j'avais modifié...
Une fois de plus, je lui ai dit que ce n'était pas le cas et que je n'avais aucun intérêt à mentir. Il a essayé de rebrancher le câblage à l'arrière du frigo et a fait disjoncter la maison.
Cela s'est terminé par un "je ne sais pas faire"...
Je suis donc coincé avec mon frigo qui fonctionne mais qui s'éteint lorsque le compresseur s'arrête.
Pouvez-vous m'aider s'il vous plaît ?

19 janvier 2025 à 14:23

Questions / Réponses Électroménager 1

Schéma de câblage frigo Electrolux

Mat12
Membre inscrit

2 messages

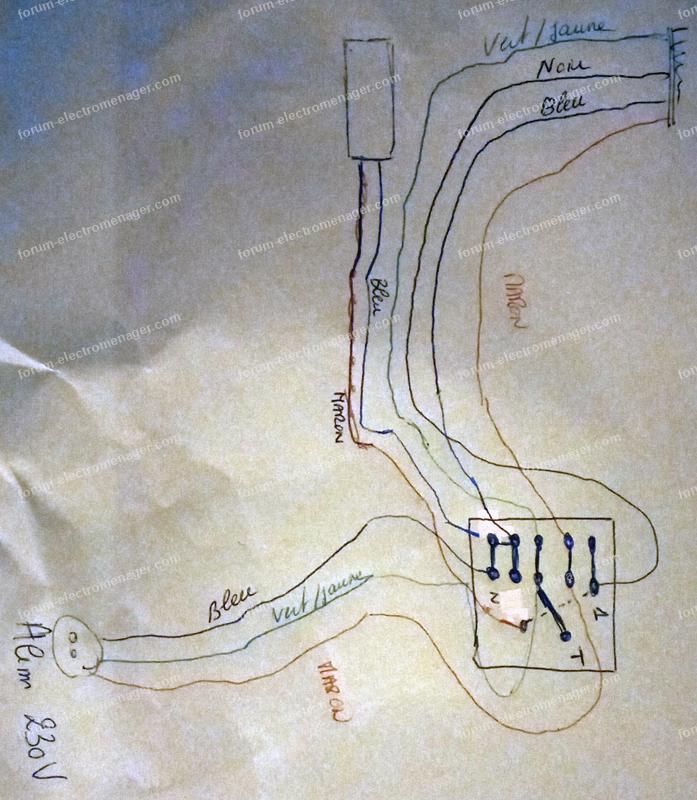

Quelques photos...

Pour agrandir les images, cliquez dessus.

19 janvier 2025 à 14:49
