Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
Actuellement
23 545
questions dans le
forum électroménager
22279
Question Dépannage Électroménager : Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
Bonjour à la communauté.
Voilà mon souci : le cycle de séchage sur un sèche-linge Whirlpool AWZ 9578
s'interrompt au bout de quelques minutes après le lancement.
Le réservoir d'eau se remplit normalement.
Au début, tout est normal (l'air évacué est chaud) et puis le cycle passe de 90 minutes de programme à 6 minutes.
Ça paraît aléatoire.
Je ne sais pas si cela vient de la résistance ou de la carte de gestion de l'humidité.
La carte coûte 90€, plus les frais de port. Que dois-je faire ?
Merci pour vos conseils avisés.
Alain.
Voilà mon souci : le cycle de séchage sur un sèche-linge Whirlpool AWZ 9578
s'interrompt au bout de quelques minutes après le lancement.
Le réservoir d'eau se remplit normalement.
Au début, tout est normal (l'air évacué est chaud) et puis le cycle passe de 90 minutes de programme à 6 minutes.
Ça paraît aléatoire.
Je ne sais pas si cela vient de la résistance ou de la carte de gestion de l'humidité.
La carte coûte 90€, plus les frais de port. Que dois-je faire ?
Merci pour vos conseils avisés.
Alain.
28 janvier 2023 à 09:54
Réponse 1 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
Bonjour,
Le SL a deux modes de fonctionnement : le mode automatique, où la durée du cycle est définie par le taux d'humidité du linge qui utilise le module RH, et le mode timer cycle à durée prédéterminée.
1/ Vérifiez si le problème existe dans les deux modes avant de mettre en cause le module de gestion humidité.
2/ Mesurez la valeur des deux sondes de température : celle qui est sur le bloc de chauffe et celle qui est dans le convoyeur d'air chaud.
3/ Postez une photo du bandeau machine au moment où le bug se produit.
Bonne journée.
Mamigas.
Le SL a deux modes de fonctionnement : le mode automatique, où la durée du cycle est définie par le taux d'humidité du linge qui utilise le module RH, et le mode timer cycle à durée prédéterminée.
1/ Vérifiez si le problème existe dans les deux modes avant de mettre en cause le module de gestion humidité.
2/ Mesurez la valeur des deux sondes de température : celle qui est sur le bloc de chauffe et celle qui est dans le convoyeur d'air chaud.
3/ Postez une photo du bandeau machine au moment où le bug se produit.
Bonne journée.
Mamigas.
28 janvier 2023 à 12:49
Réponse 2 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
J'ai oublié une information importante.
Il n'y a aucune LED qui clignote.
Il n'y a aucune LED qui clignote.
28 janvier 2023 à 13:00
Réponse 3 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
J'ai démonté le panneau arrière.
Pouvez-vous me dire où se trouvent les deux sondes que je dois sonder ?
Pouvez-vous me dire où se trouvent les deux sondes que je dois sonder ?
28 janvier 2023 à 13:26
Réponse 4 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578

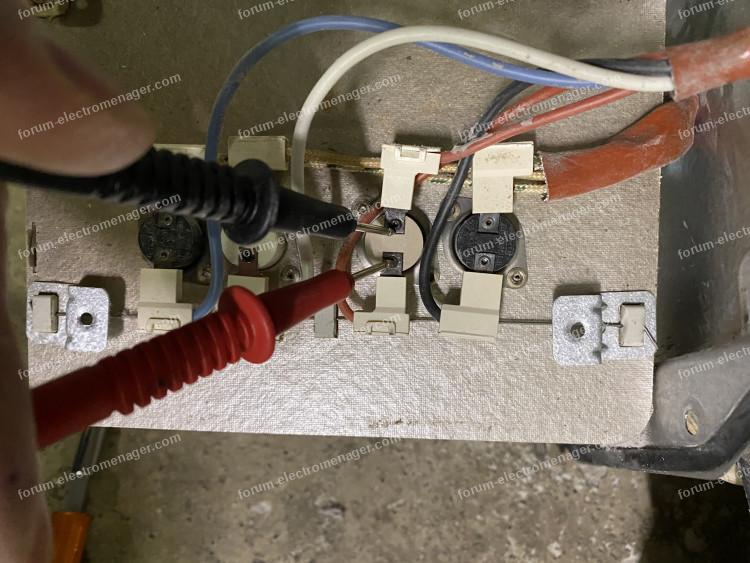

1798 Ohms aux bornes des fils rouges.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
28 janvier 2023 à 13:48
Réponse 5 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
Bonjour,
Je connais bien les cartes de contrôle, mais je ne connais pas l'implantation des composants de chaque modèle. Trouvez une vue éclatée de votre SL sur le net et vous aurez probablement réponse à votre question.
La seule info est que la sonde de température du bloc de chauffe est SUR le bloc de chauffe.
A+
Je connais bien les cartes de contrôle, mais je ne connais pas l'implantation des composants de chaque modèle. Trouvez une vue éclatée de votre SL sur le net et vous aurez probablement réponse à votre question.
La seule info est que la sonde de température du bloc de chauffe est SUR le bloc de chauffe.
A+
28 janvier 2023 à 13:53
Réponse 6 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
Je vois plus clair. J'ai démonté la résistance de chauffe et fait un test sur un cycle. La résistance chauffe (incandescente) quelques secondes et se coupe quel que soit le programme (prédéterminé ou pas).
28 janvier 2023 à 14:06
Réponse 7 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
Bonjour Mamigas,
J'ai démonté la résistance de chauffage et effectué un test en lançant un cycle. La résistance chauffe (rouge incandescent) et s'éteint quasi immédiatement quel que soit le cycle (prédéterminé ou pas).
Pour information, j'ai sondé les deux fils rouges sur le bloc de chauffe : 1798 ohms.
Sur les trois autres, je n'ai pas de lecture...
J'ai démonté la résistance de chauffage et effectué un test en lançant un cycle. La résistance chauffe (rouge incandescent) et s'éteint quasi immédiatement quel que soit le cycle (prédéterminé ou pas).
Pour information, j'ai sondé les deux fils rouges sur le bloc de chauffe : 1798 ohms.
Sur les trois autres, je n'ai pas de lecture...
28 janvier 2023 à 14:28
Réponse 8 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
Bonjour Mamigas.
J'ai refait un cycle court prédéterminé en mettant du linge mouillé dans le tambour.
Le calculateur a déterminé une durée de 32 minutes.
Constat : L'air pulsé est froid. La résistance ne chauffe pas !
Je pense sincèrement que ma résistance est hors service.
J'ai refait un cycle court prédéterminé en mettant du linge mouillé dans le tambour.
Le calculateur a déterminé une durée de 32 minutes.
Constat : L'air pulsé est froid. La résistance ne chauffe pas !
Je pense sincèrement que ma résistance est hors service.
28 janvier 2023 à 17:47
Réponse 9 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
Bonsoir.
Reprenons calmement en expliquant.
Sur le bloc de chauffe vous avez 4 "composants" : 2 noirs 1 blanc et un marron (ou saumon).
Les composants noirs sont les THERMOSTATS de régulation appelés aussi Klixon (TH1-1 et TH1-2) il y en a 1 par résistance de chauffe mesurés sur la gamme 200 ohms doivent faire moins de 1.5 ohm.
Votre sèche-linge possède 2 résistances de chauffe indépendantes commandées par des relais sur la carte de contrôle.
Le blanc est le THERMOSTAT LIMITEUR (TL) il assure la sécurité du bloc en cas de chauffe anormale et déclenche à 190°C mesuré dans les mêmes conditions doit aussi faire moins de 1.5 ohm quand il est déclenché il est en principe HS car pas réarmable (facilement).
Le dernier de couleur marron n'est PAS un Thermostat c'est la SONDE de température.
C'est une résistance de type CTN c'est à dire que sa valeur diminue quand sa température augmente.
Voici quelques valeurs de cette sonde pour plusieurs températures.
0°C 35000 ohms
25°C 11500 ohms
60°C 3300 ohms
70°C 2400 ohms
95°C 1200 ohms
Reprenez votre mesure en débranchant un des 2 fils rouges et si vous confirmez les 1800 ohms je pense que votre sonde a un souci car à température ambiante 20/25°C elle devrait valoir au moins 11000 ohms !
Dernier point normalement la R de chauffe est ventilée !! la mettre sous tension sans ventilation ?? oui mais pas pour longtemps sinon !!!! ???
Bonnes mesures.
mamigas
Reprenons calmement en expliquant.
Sur le bloc de chauffe vous avez 4 "composants" : 2 noirs 1 blanc et un marron (ou saumon).
Les composants noirs sont les THERMOSTATS de régulation appelés aussi Klixon (TH1-1 et TH1-2) il y en a 1 par résistance de chauffe mesurés sur la gamme 200 ohms doivent faire moins de 1.5 ohm.
Votre sèche-linge possède 2 résistances de chauffe indépendantes commandées par des relais sur la carte de contrôle.
Le blanc est le THERMOSTAT LIMITEUR (TL) il assure la sécurité du bloc en cas de chauffe anormale et déclenche à 190°C mesuré dans les mêmes conditions doit aussi faire moins de 1.5 ohm quand il est déclenché il est en principe HS car pas réarmable (facilement).
Le dernier de couleur marron n'est PAS un Thermostat c'est la SONDE de température.
C'est une résistance de type CTN c'est à dire que sa valeur diminue quand sa température augmente.
Voici quelques valeurs de cette sonde pour plusieurs températures.
0°C 35000 ohms
25°C 11500 ohms
60°C 3300 ohms
70°C 2400 ohms
95°C 1200 ohms
Reprenez votre mesure en débranchant un des 2 fils rouges et si vous confirmez les 1800 ohms je pense que votre sonde a un souci car à température ambiante 20/25°C elle devrait valoir au moins 11000 ohms !
Dernier point normalement la R de chauffe est ventilée !! la mettre sous tension sans ventilation ?? oui mais pas pour longtemps sinon !!!! ???
Bonnes mesures.
mamigas
28 janvier 2023 à 19:23
Réponse 10 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
Merci mamigas pour toutes ces informations.
J'ai effectué les mesures à 15°C.
Je trouve :
Ohmmètre réglé sur 200 Ohms :
Le Blanc : 0,3 Ohms
Les Noirs : 0,2 Ohms
Ohmmètre réglé sur 20 KOhms :
Le Saumon : 18,24 KOhms
Je déduis de cela que mes résistances de chauffage sont bonnes.
Donc, cela doit venir de l'électronique. Que pensez-vous de cela ?
Cordialement.
J'ai effectué les mesures à 15°C.
Je trouve :
Ohmmètre réglé sur 200 Ohms :
Le Blanc : 0,3 Ohms
Les Noirs : 0,2 Ohms
Ohmmètre réglé sur 20 KOhms :
Le Saumon : 18,24 KOhms
Je déduis de cela que mes résistances de chauffage sont bonnes.
Donc, cela doit venir de l'électronique. Que pensez-vous de cela ?
Cordialement.
29 janvier 2023 à 09:08
Réponse 11 du forum électroménager
Interruption cycle séchage sèche-linge Whirlpool AWZ 9578
Bonjour.
C'est un peu plus compliqué que ça.
Le bloc de chauffe a donc 2 résistances indépendantes chacune valant en gros 35 ohms dans la version 1400/2800 watts
sur la carte de contrôle L1790 les résistances sont commandées par 3 relais un qui pilote chaque résistance de façon à avoir une puissance de chauffe de 1400 ou 2800w et un 3eme commun aux 2 appelé ""safety relay"" (SR)......
Ce SR est commandé directement par le microcontrôleur si et seulement si tous les indicateurs qui renseignent le microcontrôleur sur l'état de la machine sont au vert .( avant d'envoyer la chauffe il faut être sur que tout est OK !
)
Avant d'incriminer la carte il faut contrôler les éléments externes tels que :
Interrupteur de porte.
Valeur et isolement par rapport à la carcasse des 2 R de chauffe.
Sonde de température air chaud du convoyeur d'air pulsé (ce n'est pas celle du bloc de chauffe) .
État et position du condenseur... de la pompe de relevage si il y en a une.
Moteur tambour.
Propreté du capteur d'humidité, (absence de peluches de résidus fibres ....)
Module de mesure du taux d'humidité...
Mais bon avant tout ça vous pouvez tenter (plusieurs fois) la manip de remise à zéro de la mémoire des défauts enregistrés... on ne sait jamais ; manip expliquée à de multiples reprises sur les forums.
Bonne journée.
mamigas
C'est un peu plus compliqué que ça.
Le bloc de chauffe a donc 2 résistances indépendantes chacune valant en gros 35 ohms dans la version 1400/2800 watts
sur la carte de contrôle L1790 les résistances sont commandées par 3 relais un qui pilote chaque résistance de façon à avoir une puissance de chauffe de 1400 ou 2800w et un 3eme commun aux 2 appelé ""safety relay"" (SR)......
Ce SR est commandé directement par le microcontrôleur si et seulement si tous les indicateurs qui renseignent le microcontrôleur sur l'état de la machine sont au vert .( avant d'envoyer la chauffe il faut être sur que tout est OK !
)Avant d'incriminer la carte il faut contrôler les éléments externes tels que :
Interrupteur de porte.
Valeur et isolement par rapport à la carcasse des 2 R de chauffe.
Sonde de température air chaud du convoyeur d'air pulsé (ce n'est pas celle du bloc de chauffe) .
État et position du condenseur... de la pompe de relevage si il y en a une.
Moteur tambour.
Propreté du capteur d'humidité, (absence de peluches de résidus fibres ....)
Module de mesure du taux d'humidité...
Mais bon avant tout ça vous pouvez tenter (plusieurs fois) la manip de remise à zéro de la mémoire des défauts enregistrés... on ne sait jamais ; manip expliquée à de multiples reprises sur les forums.
Bonne journée.
mamigas
29 janvier 2023 à 10:32
