Changement courroie cassée sèche linge Bellavita

9437

Panne Electromenager : Changement courroie cassée sèche linge Bellavita

Invité

Bonjour.
Comment remplacer la courroie sur un sèche linge Bellavita ?
Merci pour vos explications.

20 septembre 2009 à 11:58

Conseils 1 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

Il faut démonter le haut puis le côté droit, puis dévissez les deux vis qui sont sur 2 barres à l'arrière, tirez le tambour vers l'arrière pour passer la courroie, remontez le tout, surtout faire bien attention que la courroie soit placée sur la roulette en bas à droite.

20 août 2010 à 18:26

Conseils 2 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

Bonjour, en plus de la solution qui vous a été donnée à la question 9437, je voudrais rajouter les infos jointes : une fois que vous avez passé cette courroie et refixer les armatures précédemment ôtées... : (positionnez votre sèche linge sur le flanc avec le moteur dirigé vers le plafond, les opérations futures vous seront plus aisées et plus ergonomiques) :
1- Enlever le carter plastique de protection de l'hélice turbo située à droite du moteur.
2- Enlever le coussinet plastique de maintien de l'axe cranté qui va de la turbine au moteur.
3- Dés que ces deux éléments sont enlevés vous pourrez soulever la turbine et l'axe cranté de manière à pouvoir glisser la courroie sous la turbine jusqu’à l'axe cranté.
Les gorges de la courroie devant se trouver en contact avec l'axe cranté.
4- Après avoir passé la courroie vous pouvez resserrer le ou les coussinets de blocage d'axe et le carter de protection de la turbine.
5- Passer ensuite la courroie par le tendeur (Noir) par le dessous.
6- Repositionner le ressort entre le châssis et une tige constituant l'armature du moteur d’entrainement de façon à ce que le moteur revienne vers le châssis latéral de votre sèche linge et que le tendeur fasse son office sur la courroie. C'est fini. OUF !
Amicalement, Jacques R : le ch'ti.

29 décembre 2011 à 13:36

Conseils 3 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

Voici un schéma de montage de la courroie sur un sèche linge Bellavita MSL6CM. (29/12/11)

Réponse de Bricovidéo :
Bonjour,
Merci pour votre proposition, par contre nous n'avons pas reçu votre schéma, vous pouvez nous le faire parvenir en pièce jointe à l'adresse suivante : images.bricolage@gmail.com en indiquant le thème et le numéro de la question.
Cordialement, Romana, modératrice du forum électroménager.

29 décembre 2011 à 13:38

Conseils 4 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

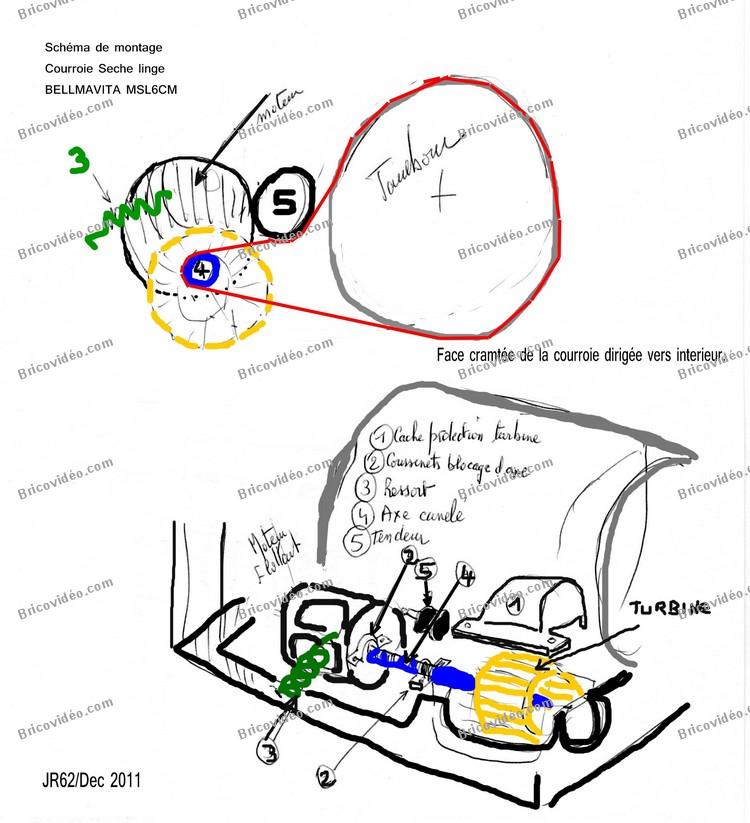

Bonjour, voici le schéma de montage de la courroie sur le sèche linge Bellavita MSL6CM.
En m'excusant. Mauvaise manipulation informatique. En espérant bonne réception.
Bonne fin d'année.

Voici le schéma :
Pour agrandir l'image, cliquez dessus.

30 décembre 2011 à 21:02

Conseils 5 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

Bonjour à tous. J'ai le même problème que vous sur un sèche linge Faure mais le principe est le même, j'ai remis ma courroie comme cité par Jacques R le c'hti mais le ressort du moteur au lieu de tendre la courroie il fait l'effet inverse (voir schéma Jacques R en réponse n°4), je ne comprends pas, quelqu'un peut-il m'aider svp ?
Cordialement. Lolo03

15 avril 2012 à 07:23

Conseils 6 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

Bonjour à tous,

Une question, j'ai le même problème la courroie ne se tend pas, qui pourrait expliquer comment faire ?
Cordialement.

26 octobre 2014 à 14:45

Conseils 7 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

Bonjour,

En regardant le schéma, je pense qu'il y a une erreur (désolé Jacques R : le ch'ti)
Quand vous regardez son premier croquis en haut de la page, les 2 parties de la courroie qui se situent entre le tambour et l'axe cranté n°4 doivent passer au dessus du tendeur n°5 et comme ça quand vous remettrez le ressort, la courroie sera tendue.

En tout cas c'est ce que j'ai fait et ça marche.
Cédric. G : le ch'ti 2.

30 octobre 2014 à 22:32

Conseils 8 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

Bonjour moi je rencontre un autre problème.

Mon sèche-linge Bellavita MSL6CM ne fonctionne plus (signal sonore et voyant rouge clignotant dès que je le branche).
Par contre j'ai changé la résistance et depuis cela me fait exactement pareil.
Si quelqu'un pouvait me renseigner à ce sujet.
Merci.

09 février 2015 à 12:44

Conseils 9 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

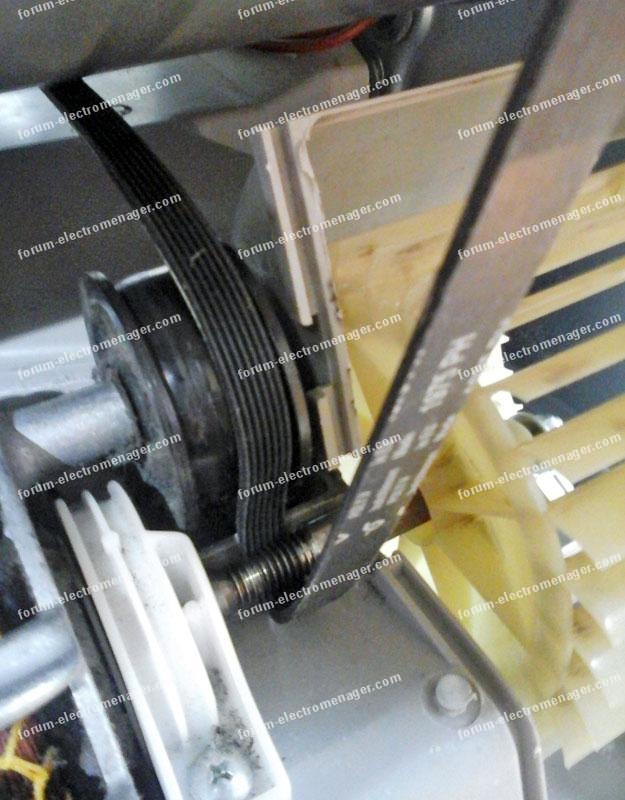

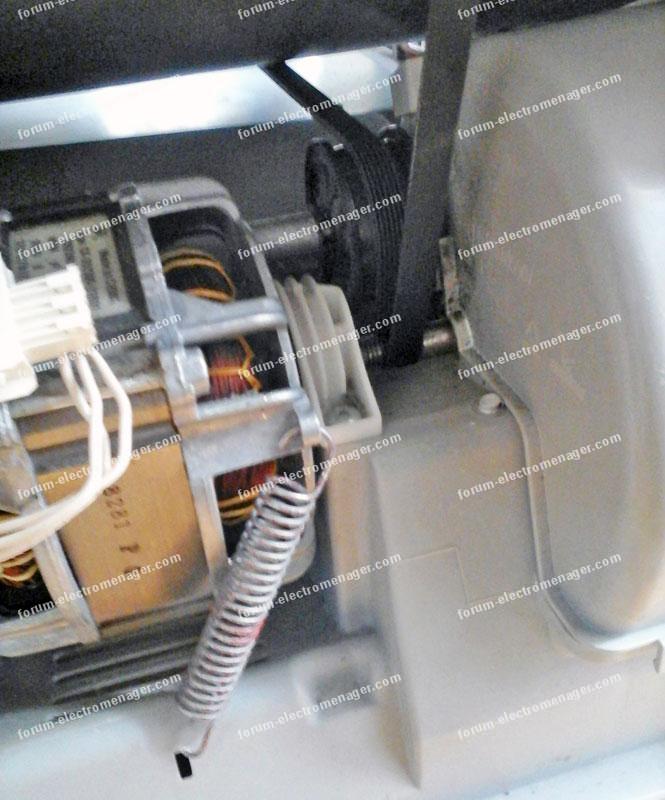

Photos changement courroie cassée sèche linge Bellavita.

Pour agrandir les images, cliquez dessus.

04 août 2016 à 16:12

Conseils 10 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

Effectivement la courroie passe au dessus, heureusement il faudrait tout démonter le moteur.
J'ai mis le ressort comme sur la photo ci-dessus, mais je me demande s'il n'est pas plus dans l'axe en le fixant dans un trou du capot droit, mais cela fonctionne très bien comme ça...
Démonter le ventilo avec une pipe de 10 pour mettre la courroie.
Globalement c'est beaucoup de boulot, réfléchir si le jeu en vaut la chandelle !!

04 août 2016 à 16:17

Conseils 11 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Bricovidéo
Administrateur

12 983 messages

Bonjour à toutes et à tous.
Pour information à cet emplacement sera publiée l’image du jour BricoVidéo ; Information à ce jour 72 470 membres sont inscrits sur les forums de Bricovideo.com
Cordialement.

04 août 2016 à 16:21

Conseils 12 Réparation électroménager

Changement courroie cassée sèche linge Bellavita

Invité

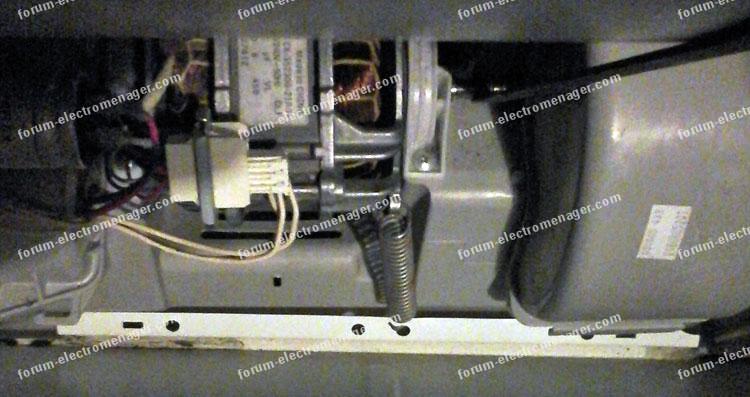

Voici position définitive du ressort, fixé dans le trou de la plaque - châssis droite.

Pour agrandir l'image, cliquez dessus.

04 août 2016 à 22:54
