Bonjour.

J'ai un problème avec mon lave-vaisselle, il ne s'allume plus.
Après de multiples démontages je suis arrivé au niveau du module de puissance duquel j'ai extrait la carte.
Le module est le MELECS n° EPG60120. La carte n°PCB 5560011949. N° de produit 9000376770.
Voici 2 photos :
- Une générale : La zone endommagée se situe en bas à droite plus précisément le composant bleu tout en bas à droite je ne sais pas s'il s'agit d'un relais, ou transistor est noirci...
Ensuite sur sa gauche une espèce de résistance de couleur cuivrée noircie également.
- 2ème photo plus précise de la zone touchée.
La question est simple à première vu est-ce réparable ? Je me doute bien que vous pouvez émettre des réserves au cas où d'autres composants pourrait-être touchés.
Peut-il être intéressant d'acheter une carte d'occasion ? ou trop risqué ?
J'ai mis les photos en document car impossible de les uploader j'espère que vous pourrez les consulter.

17 juin 2017 à 16:25

Réponse 1 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour,
Nous n'avons pas reçu les images que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Pourriez-vous préciser la marque et la référence de votre lave-vaisselle.
Cordialement.

17 juin 2017 à 17:38

Réponse 2 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Gati1
Membre inscrit

4 messages

Bonjour,

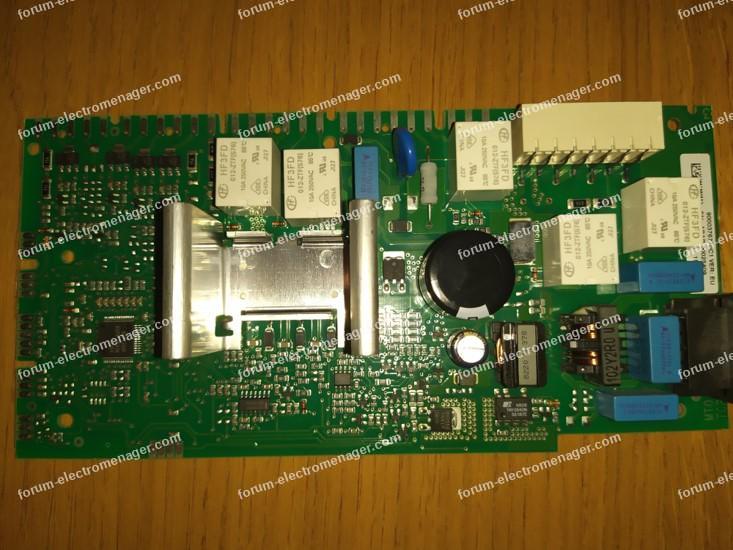

Suite au message suivant sur le forum voici les photos de la carte puissance de mon lave-vaisselle.

Pour agrandir les images, cliquez dessus.


Pour information les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande.
Cordialement, l'équipe du forum électroménager

17 juin 2017 à 19:07

Réponse 3 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour à toutes et à tous.
Information à cet emplacement du forum dépannage électroménager sera publiée l’image du jour BricoVidéo.
À ce jour 72 468 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.

Vélo Doudou. Photo Patrice Faro. Réalisant des photos d'architecture dans le 14ème arrondissement de Paris, sur le chemin du retour j'ai été surpris par ce vélo dont le propriétaire était assis sur un banc, je lui ai demandé l'autorisation de photographier sa magnifique machine, il a accepté volontiers.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum dépannage électroménager.
Pour plus de photos rejoignez-moi sur Instagram : Photographies Patrice Faro

17 juin 2017 à 19:13

Réponse 4 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.
Reprenons, le composant bleu sur la droite est un condensateur antiparasites placé entre phase et neutre rassurez-vous il n'a rien il est marqué. Par contre le circuit power switcher composant noir à 7 broches lui est en court-circuit et quand sa puce a explosé de la résine époxy de son boitier a été envoyée sur le condensateur et aussi sur la Zener voisine.

Ensuite sur sa gauche une espèce de résistance de couleur cuivrée noircie également.
Ce composant est la diode Zener de décalage elle a le tort d’être à côté du power switcher elle aussi a récupéré de la vapeur de résine époxy du power switcher mais c'est sans conséquence !! elle est en pleine forme.
Est-ce que la carte est réparable ? Bien sûr et pour un coût bien moindre que celui de remplacement.

Et pour ce qui est d'une carte d'occasion il faudrait trouver une carte programmée pour VOTRE MODÈLE de lave vaisselle (que vous n'avez pas précisé et c'est dommage) sinon vous aurez des soucis avec les profils des programmes enregistrés.
C'est pour cette raison que je recommande à chaque fois que faire se peut de réparer la carte d'origine car les profils programmes et paramètres enregistrés dans la mémoire de la carte ne sont pas altérés.
Si vous souhaitez plus d'infos vous pouvez demander mon adresse mail à l'administrateur de ce forum.

P. S. : J'ai dû réparer une quinzaine de ce type de carte et elles sont toutes reparties, Il y a entre 3 et 5 composants à remplacer mais avec le schéma de la carte (que j'ai) le diagnostic est grandement simplifié.
Bien cordialement. mamigas

17 juin 2017 à 22:21

Réponse 5 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Gati1
Membre inscrit

4 messages

Bonjour,
C'est un Bosch sms53m32ff / 01.
Puis-je avoir l'adresse e-mail et/ou n° de téléphone de mamigas pour la réparation de ma carte de lave-vaisselle svp ?
Cordialement.
Gatien

18 juin 2017 à 14:16

Réponse 6 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement. Manu, Bricovideo.

18 juin 2017 à 15:59

Réponse 7 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Gati1
Membre inscrit

4 messages

Bonjour,

Me voici de retour j'ai envoyé ma carte à mamigas et celle-ci était bien réparable.
Il a été rapide et efficace et m'a bien expliqué l'origine de la panne.
Après, réception, remontage et 2-3 tests je peux confirmer que la réparation est un franc succès.
Merci Mamigas de donner seconde vie à des appareils qui méritent un autre sort que celui de la déchetterie et ça fait du bien également au portefeuille.

12 juillet 2017 à 19:38

Réponse 8 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.
Quand il est possible de réparer pour un coût bien moindre que le remplacement alors faut pas hésiter.
Une fois de plus la démo est faite que : J'achète, ça ne marche plus je répare et ça repart.... c'est possible.
Longue vie à votre lave vaisselle.
Bonne soirée.
mamigas

12 juillet 2017 à 19:58

Réponse 9 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Bonjour.

J'ai un lave vaisselle Bosch SMS50E22FF c'est la même carte que celle décrite plus haut.
J'ai un petit point de feu à droite du TNY264 sur le côté de la broche 5 où il y a un condo et une diode et le boitier du tny264 est légèrement boursouflé au dessus de cette broche.
Je pense qu'il est grillé mais faut-il changer le condensateur et la diode ?
En dessous de ces 2 composants se trouvent 3 composants une résistance de 100 ohms un transistor et une résistance de 200 ohms tout est bon sauf la résistance de 100 ohms qui présente une résistance de 0 ohm ?
En fin une dernière question où se trouve le pont redresseur du 230v car aux bornes du condensateur 100 mf 400v je n'ai aucune tension ?
Merci de votre aide.

10 août 2017 à 08:23

Réponse 10 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour.
Je vais tenter de répondre à toutes ces questions.

le TNy power switcher est en c/c à remplacer par un modèle un peu + puissant
le R de 100R n'est pas HS elle est en // entre base et émetteur du 6c transistor driver qui pilote FB/EN du power switcher . c'est le transistor qui sans doute est en c/c base émetteur ....... c'est la partie feed back regu de l'alim alors prudence ! quand le TNY a explosé il a tué toute la partie régu de l'alim qui part de la source 12v à savoir R de 200 zener de décalage découplage de 47nf R de 100 entre B et E et transistor driver faut tester ce petit monde.


Le pont redresseur du 230v ??? il n'y a pas de pont c'est une simple diode type S2m qui redresse le secteur 230
vous devez avoir un ou plusieurs run fuse de ko sur la carte et les diodes de snubber ou de roue libre en // primaire transfo de flyback ont du prendre un coup à tester.
Cordialement.

10 août 2017 à 11:00

Réponse 11 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

patochon
Membre inscrit

7 messages

Bonjour et merci de votre réponse.

Le transistor est en effet en cc quelle est sa référence ?
La zener de décalage a quelle valeur en volts ? (zener 5v, zener 8v...).

Merci de m'aider encore.

11 août 2017 à 10:12

Réponse 12 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Les références des composants sont marquées dessus.
Cordialement.

11 août 2017 à 14:01

Réponse 13 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

jhh
Membre inscrit

2 messages

Bonjour,

Lave vaisselle Bosch SMS69T16EU
Carte E154554 ou 5560 009134
Suite à une surtension sur le réseau EDF (340V) lors du fonctionnement de mon lave-vaisselle, celui-ci ne fonctionne plus.
Voici des photos de la carte, est-ce que vous pensez qu'elle est réparable ?
Merci d'avance.

Pour agrandir les images, cliquez dessus.

21 février 2018 à 17:10

Réponse 14 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.

340 volts Oh là.
La varistance a fait son travail en explosant et faisant fondre le run fuse associé il est toujours possible de la remplacer mais cette surtension peut avoir provoqué des dommages collatéraux que seul un diagnostic carte permettra peut être de trouver
mais bon faire un diagnostic carte c'est faisable.
Cordialement.
mamigas

21 février 2018 à 19:11

Réponse 15 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

jhh
Membre inscrit

2 messages

Bonjour mamigas, merci pour votre réponse claire et rapide.
Savez-vous qui pourrait réparer et diagnostiquer la carte et pour quel coût ?
Cordialement. jhh

22 février 2018 à 12:45

Réponse 16 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour,
Je peux dans un 1er temps tenter un diagnostic gratuit (sauf port de renvoi) de votre carte si vous me l'envoyez puis ensuite tenter une réparation si elle est réparable.

Pour avoir mon mail demandez le à l'administrateur du forum.
Bonne journée.
mamigas

22 février 2018 à 13:49

Réponse 17 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Ritchyrick
Membre inscrit

2 messages

Bonjour,
J'ai également le même problème avec la carte d’alimentation.
Pourrai-je avoir les coordonnées de "mamigas" afin de pouvoir voir avec lui pour effectuer les contrôles et réparations éventuelles de ma carte.

Cordialement.
Richard

01 mai 2018 à 23:28

Réponse 18 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour Ritchyrick.
Pas de problème pour vous faire parvenir les coordonnées de mamigas après son accord.
Cordialement. L'équipe du forum électroménager.

01 mai 2018 à 23:36

Réponse 19 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour.
Pas de problème pour communiquer mon adresse à Ritchyrick.
Bonne journée.
mamigas

02 mai 2018 à 08:14

Réponse 20 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Ritchyrick
Membre inscrit

2 messages

Un grand merci à mamigas, pour la réparation. La carte fonctionne de nouveaux.
Merci aussi pour la rapidité de la réparation et le retour.
Si j'ai de nouveau un soucis sur une autre carte je ne manquerais pas de vous contacter.

01 juin 2018 à 18:53

Réponse 21 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir Ritchyrick,
Merci pour ce retour d'information.
Votre lave vaisselle a repris un bail pour 10 ans et nous avons évité à notre terre de supporter des rebuts inutiles.

Je reste à disposition.
Bonne soirée.
mamigas

01 juin 2018 à 21:24

Réponse 22 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Bonjour,
J'ai un lave-vaisselle Brandt VH1235J dont la carte de puissance est HS. Le diagnostic a été fait par un technicien.
La pièce n'est plus disponible à la vente et je dois soit changer de lave-vaisselle soit faire réparer la carte.
Pouvez-vous m'aider à trouver une personne qui répare ces cartes ?
Voulez-vous une photo de la carte ?
Bonne journée.
Olivier

23 juin 2018 à 07:41

Réponse 23 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour invité !
LV VH1235J il faudrait poster une photo de la carte côté composants (de grâce pas une photo de l'étiquette) pour qu'on puisse en dire plus (moi et tous ceux qui peuvent réparer ces cartes !).
Également merci de préciser la nature de la panne et ce que le technicien a trouvé sur la carte pour dire qu'elle est HS, ça doit être réparable mais bon il faut plus d'info.

Également pas de problème pour communiquer mon mail à invité si bien sûr il le redemande.
Bonne journée.
mamigas

23 juin 2018 à 13:05

Réponse 24 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

canoe
Membre inscrit

2 messages

Bonsoir Mamigas,
Je viens de m'inscrire sur le forum.
La panne du LV VH1235J est arrivée du jour au lendemain et non durant un cycle de lavage.
A noté que nous avons eu beaucoup d’orages… mais le lave-vaisselle n’était pas en fonctionnement et le disjoncteur n’a pas sauté.
Quand on appuie sur l’interrupteur il n’y a aucun voyant lumineux qui s’allume sur le pavé numérique du panneau de contrôle.
On ne peut pas faire un cycle de lavage.
Le technicien a contrôlé l’interrupteur et la carte du pavé numérique et apparemment ils fonctionnent.
Il m’a dit que le problème c’était la carte de puissance et qu’il ne pouvait pas la changer car elle n’est plus disponible.
Vous trouverez en pièce jointe des photos et oui je veux avoir votre email si vous réparez la carte.
Bonne soirée.
Olivier

Pour agrandir les images, cliquez dessus.


Information la ou les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum électroménager.

23 juin 2018 à 21:32

Réponse 25 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Bonsoir.
Je voudrai savoir si on peut adapter une carte de puissance Siemens EPG60610 à la place d'une carte SMS50D38EU.
Merci.

14 septembre 2018 à 18:10

Réponse 26 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

DAN41
Membre inscrit

5 messages

Bonjour,
Je rajoute mon problème à ce post. Je ne sais pas si je fais bien.
C’est un lave vaisselle Bosch SMS50M08FF ou FR qui appartient à une amie.
Il s’arrêtait en cours de cycle, quelque soit le cycle, et tout éteint. Il repartait peu de temps après ou pas du tout.
J’ai fait des essais en débranchant la fiche du réseau et en rebranchant, et là il repartait pour peu de temps.
J’ai insisté avec cette procédure pour finir un cycle court.
Il n’a pas terminé et il ne fonctionne plus, éteint complétement…
Après m’être informé sur le net, j’ai démonté la carte de puissance et j’ai constaté un point très chaud qui a fait fondre en partie la patte D du circuit intégré TNY264GN et qui fait la liaison avec une inductance.
J’aimerai comprendre, si possible, ce qu’il s’est passé et surtout je souhaiterais que Mamigas me fasse la réparation, notre amie ne voulant pas investir dans une carte neuve sur un appareil de 8 ans.
Merci pour vos réponses.

Pour agrandir les images, cliquez dessus.

11 octobre 2018 à 12:31

Réponse 27 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

DAN41
Membre inscrit

5 messages

Bonjour,
Je m'étonne de ne pas avoir eu de réponse de Mamigas ou d'un administrateur, mais peut-être faut-il attendre encore.
Ou alors ouvrir une nouvelle discussion. Merci de me dire.
Bonne soirée.

13 octobre 2018 à 18:47

Réponse 28 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour DAN41.
Il arrive à Mamigas de s'absenter, si vous n'avez pas de réponse dans la semaine qui arrive, nous lui enverrons un message pour l'informer.
Cordialement. L'équipe de bricovideo.com

13 octobre 2018 à 18:53

Réponse 29 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

DAN41
Membre inscrit

5 messages

Ah oui, très bien. Excusez mon impatience.
Cordialement.

13 octobre 2018 à 20:00

Réponse 30 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour DAN41,
Je n'avais pas vu votre message.
En ce qui me concerne pas de souci pour TENTER de réparer votre carte.
Contactez-moi quand vous aurez mon adresse mail.
Bonne journée.

14 octobre 2018 à 15:16

Réponse 31 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour.
DAN41. Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement Romana modératrice du forum électroménager de Bricovidéo

14 octobre 2018 à 15:41

Réponse 32 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

DAN41
Membre inscrit

5 messages

Très bien, merci.

14 octobre 2018 à 16:01

Réponse 33 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Bonjour à tous,
Je suis apparemment dans le même cas que mes amis ci-dessus avec une carte puissance qui ne fonctionne plus après un bel orage (d’après les symptômes du lave vaisselle et les diagnostiques vus sur Internet). Comment vérifier ou réparer ?
Je ne vois néanmoins rien qui me semble anormal sur la carte... sauf peut-être un des gros composants bleus.
Help please... Merci.

Pour agrandir l'image, cliquez dessus.


Information la ou les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum électroménager.

30 octobre 2018 à 15:32

Réponse 34 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.
Votre photo est certes intéressante vous parlez d'un gros composant bleu et en même temps vous donnez une vue de la carte du côté soudures !! c'est le côté composants qui serait intéressant.

Les "gros composants bleus" sont en fait des condensateurs anti parasites de sécurité de type X2 ou Y2 et ils ne sont PAS concernés par votre problème.
Le condensateur qui vous semble abimé n'a RIEN c'est le "run fuse" situé juste dessous qui en "explosant" a noirci le bas du condensateur.
Par contre le run fuse (fusible sur circuit imprimé) a fondu parce que la ligne haute tension +325v de la carte est en court-circuit suite à surtension secteur 230v occasionnée par orage.
La panne est connue car toutes ces cartes alimentées en direct sur le secteur deviennent "sensibles" dès que l'on approche des 240V et Mr ENEDIS délivre un secteur de 230+/-10% ce qui fait quand même 253 max avec quelques volts en "rab" en cas d'orage !! ceci expliquant cela.
Le help est le suivant, il faut avec le schéma de la carte (réf sans doute 5560 D001 000794_B) contrôler les composants de la chaine alimentation pour identifier ceux qui sont HS ou douteux puis les remplacer et terminer par une alimentation de la carte sur table (terre neutre phase ne pas oublier la terre car le filtre antiparasites est sur la carte) afin de mesurer les principales tensions alim en vide et aussi en charge.
Source HTE tension +325 V.
Source basse tension 13.5 v +/-0.5v
Source basse tension +5 après régulateur 78M05
Tension du BP power switcher 5.85v +/-0.20 v
Tension du FB power switcher 1.65v +/-0.10v
Avec ça vous savez tout ce que je fais sur les cartes que je répare.
Bien cordialement.
mamigas

30 octobre 2018 à 18:02

Réponse 35 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

DAN41
Membre inscrit

5 messages

Bonjour à tous,

Mon problème sur le lave vaisselle Bosch SMS50M08FF est résolu avec une grande satisfaction.
Il s'agissait de la carte de puissance qui faisait apparaître des traces de coup de chaud sur un des composants.
Le lave vaisselle ne fonctionnait plus du tout.
Grâce à mamigas qui avait donné un diagnostic exact et à sa réparation efficace, le lave vaisselle est de nouveau opérationnel.
Je lui ai fait toute confiance et l'opération a été rondement menée.
Encore merci à lui.

06 novembre 2018 à 13:28

Réponse 36 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Electron86
Membre inscrit

5 messages

Bonjour à tous,
Moi aussi, j'ai un problème de chauffage d'eau et de séchage sur un lave vaisselle Bosch SMS 69T16EU/01 équipé d'une carte de puissance Siemens EPG 60110 référencée 9000 376 770.
Après des pannes aléatoires la panne définitive s'est installée avec l'erreur E09.
J'ai démonté la carte et j'ai remarqué une zone qui avait manifestement souffert de surchauffe avec une soudure de relais plus que douteuse. J'ai refait cette soudure sans doute assez imparfaitement.
J'ai tout remonté mais ça n'a rien changé. Toujours de l'eau froide et toujours l'erreur E09.
J'ai testé la résistance qui semble correcte, la sonde qui semble correcte aussi. Je suis donc maintenant dans le plus grand embarras.
Et puis un malheur n'arrivant jamais seul, en démontant la carte j'ai maladroitement arraché d'un petit connecteur les trois fils bleus qui vont à la sonde, je les ai rebranchés au pif pour deux d'entre eux.
Le problème pourrait-il venir de là ? Si tel est le cas comment savoir l'ordre de branchement de ces trois fils ?
A tout hasard où peut-on se procurer un petit connecteur de ce genre ?
Je me permets de joindre deux photos, recto / verso de la carte de puissance.
Merci par avance de vos suggestions et conseils.
Bonne journée.

Pour agrandir les images, cliquez dessus.

13 mai 2019 à 09:17

Réponse 37 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Electron86
Membre inscrit

5 messages

Bonsoir,
Silence radio ?
Je crois avoir compris comment on raccordait les trois fils bleus au connecteur et dans quel ordre.
Je ne m'étais finalement pas trompé même en rebranchant au pif sur un connecteur un peu maltraité.
Reste le problème de la carte de puissance elle-même.
Si Mamigas pouvait me donner son point de vue et éventuellement accepter que je lui envoie cette carte afin de la tester et, si c'est nécessaire, de la réparer, j'en serais ravi.
Avec l'accord de Mamigas peut-être l'administrateur pourrait-il me donner ses coordonnées...
Bonne soirée à tous.

14 mai 2019 à 20:22

Réponse 38 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.
La zone qui a pris un coup de Calgon est celle du relais K05.

La résistance de chauffe est branchée sur le connecteur blanc à 7 bornes ; elle est pilotée par 2 relais ceux qui sont derrière le connecteur.
En se référant à votre photo de la carte vue coté composants.

Le 1er le plus à gauche est K06 il connecte la phase sur la résistance de chauffe.
Le 2ème à droite est K05 il connecte le neutre sur la résistance via une résistance de 0.01 ohm! ( monitoring courant )
d’après ce que je peux voir c'est la commande du relais K05 qui serait en cause.... et les chances de réparer sont maigres ! car cette commande est issue en direct du micro via un transistor driver w18.
Je veux bien tenter un diagnostic carte sans aucune garantie de savoir réparer.
Bonne soirée.
mamigas

14 mai 2019 à 21:40

Réponse 39 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Electron86
Membre inscrit

5 messages

Bonsoir Mamigas,

Merci infiniment pour votre réponse techniquement très détaillée.
Si les chances de remettre en état cette carte sont maigres comme vous le dites, il ne serait pas très correct de vous faire perdre votre temps. Je vais donc la considérer comme HS et essayer d'en trouver une autre sur le net.

Bonne nuit à vous et cordialement.
Electron86

15 mai 2019 à 00:40

Réponse 40 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour,
Celui qui ne tente rien n'a rien !
Envoyez-moi votre carte, je vous ferai le diagnostic gratuit (hors les frais de port) ce qui me permettra toujours d'apprendre quelque-chose quant à la nature de la panne.
Je ne peux pas vous dire mieux.
Bonne journée.
mamigas

15 mai 2019 à 08:12

Réponse 41 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Electron86
Membre inscrit

5 messages

Bonjour Mamigas,

Vous êtes vraiment très aimable et très complaisant.
Je vous envoie cette carte dès que vous m'avez communiqué vos coordonnées dans ma boîte mail.

Merci encore.
Bonne journée.

15 mai 2019 à 10:21

Réponse 42 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour Electron86.

Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager. Cordialement. L'équipe du forum électroménager.

15 mai 2019 à 10:39

Réponse 43 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Bonjour mamigas.

J'ai un problème avec mon lave vaisselle Bosch smv69mv60, il ne s'allume plus.
J'ai remarqué qu'en déconnectant le câble qui relie le bandeau de commande j'entends un relais claqué au niveau de la carte de puissance et l'appareil essai de se lancer et une fois reconnecté plus rien.
Ayant démonté la carte de puissance, les références côté soudure sont : 5560 D001002206_B 9000 729201

Si vous êtes d'accord je demanderais vos coordonnées à l'administrateur du forum.
Bien cordialement.

22 mai 2019 à 13:32

Réponse 44 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour invité du 22 mai 2019,
Pour vous faire parvenir les coordonnées de mamigas, il faudrait que vous soyez inscrit sur le forum.
Cordialement l'équipe du forum dépannage électroménager.

22 mai 2019 à 13:41

Réponse 45 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour.
Quand "invité" ne sera plus anonyme mais inscrit sur le forum avec un pseudo en bonne et due forme, pas de souci pour lui communiquer mon adresse.
Bonne journée.
mamigas

22 mai 2019 à 14:23

Réponse 46 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Wass
Membre inscrit

2 messages

Oups je suis allé trop vite en besogne, j'ai posté avant de valider mon inscription par mail... désolé du coup est-il possible d'avoir l'adresse mail de mamigas s'il vous plaît ?
Merci mamigas pour l'accord.

22 mai 2019 à 15:25

Réponse 47 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Wass.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager. Cordialement. L'équipe du forum dépannage électroménager.

22 mai 2019 à 15:40

Réponse 48 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Electron86
Membre inscrit

5 messages

Bonjour,
Merci à Mamigas qui a vérifié la carte et changé un relais de chauffe.
Pour l'instant toujours pas de chauffe, je vais poursuivre mes investigations.
Est-ce que la résistance de la pompe de cyclage aurait claqué depuis ma précédente vérification.
Au multimètre, les mesures étant prises à l'extrémité du connecteur qui se branche sur la carte, cela donne des chiffres qui me semblent fantaisistes : 100/ 120 ohms au lieu des 20 ohms attendus.
Bonne journée.

06 juin 2019 à 09:38

Réponse 49 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Wass
Membre inscrit

2 messages

Oour ma part,

Après envoi et vérification de la carte par mamigas je précise.
Le devis est GRATUIT et oui ça existe encore!!
Je tenais à vous remercier pour votre professionnalisme et votre réactivité et tenais.

Verdict : La carte n’a rien et ceci après 4 jours de test en long et en large..tout est fonctionnel,

d'après les conseils de mamigas j'ai regardé du côté de l'interrupteur on/off et effectivement il était hs je l'ai donc remplacer mais toujours aucune réaction après....
J'ai vérifier tout les câbles et aucun n'est coupé...

J'ai changer le bandeau de commande mais le problème reste identique c'est à dire aucune réaction lors de la mise en marche du lave vaisselle...
Le bandeau devrait au moins s'allumer mais RIEN le néant total.pourtant l'électricité passe bien, je l'ai su en débranchant le bandeau mon doigt à été rappeler à l’ordre avec du 220v.
Il se passe une réaction lorsque je débranche se fameux bandeau, j'entends la pompe qui tente de s'amorcer quelque seconde mais rien de plus.
J'envisage très fortement de le déposer à la décharge... Je ne sais plus quoi faire ...

Si quelqu'un a une piste, j'en serais ravie.

06 juin 2019 à 10:57

Réponse 50 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Bonjour,
j'ai un problème avec mon lave vaisselle Bosch SMS53M02EP et sa carte EPG60110 / 9000376770.
J'ai eu une infiltration d'eau sur la carte qui a fait sauter mon disjoncteur.
Le lave-vaisselle s'allume mais m'affiche "E:01" = problème de carte.
Comme vous pouvez le voir sur les photos, la carte a noirci à plusieurs endroits.
Qu'en pensez-vous? A t'elle encore une chance ?
Serait-ce possible pour Mamigas d'y jeter un œil ?
Merci d'avance.

08 août 2019 à 03:09

Réponse 51 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Actualités Bricovidéo en photos à découvrir.
Bonjour à toutes et à tous.

Consulter l'article : Manifestations des Gilets Jaunes Paris 2018
Consulter l'article : Photos Street Art Paris

Consulter l'article : Test Ektachrome E100 Kodak
Consulter l'article : Retour de la photo argentique
À ce jour 72 468 internautes sont inscrits sur les forums de bricovideo.com
Cordialement, l'équipe du forum dépannage électroménager.
Pour plus de photos rejoignez-moi sur Instagram : Photographies Patrice Faro

08 août 2019 à 09:49

Réponse 52 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Bonjour, je n'arrive toujours pas à charger les images sur le forum.
Je vous les envoie par mail.
Merci d'avance.

Pour agrandir les images, cliquez dessus.

08 août 2019 à 10:49

Réponse 53 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Chajelir
Membre inscrit

2 messages

Bonjour.
Est-ce que quelqu'un a eu le temps d'étudier mon problème du 8/08 ?
Merci pour vos réponses.

09 août 2019 à 14:04

Réponse 54 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour,
Oui j'ai étudié comme vous dites votre problème mais comme vous n'étiez pas inscrit sur le site je n'ai pas répondu.
1/ si l'eau a été sur la carte c'est fichu car la corrosion va se développer et finir par contaminer les pistes du circuit qui tôt ou tard se couperont ou alors les vias seront douteux (via = trou métallisé pour passer d'une face du circuit imprimé à l'autre).

2/ si l'eau n'a pas été en contact je veux bien diagnostiquer la carte (gratuit) et éventuellement la réparer mais je doute de savoir localiser les composants HS ou douteux.

A vous de me dire et le cas échéant demandez mon adresse à l'administrateur du site en répondant à ce message.

Ce ne sont pas les traces noires sur la carte qui m’inquiètent mais plus une éventuelle contamination / corrosion par l'humidité.

En principe quand on rencontre ce genre de souci carte contaminée par de l'eau : la placer le + rapidement possible dans un four classique (PAS microondes !!!! bien sûr) à une température de 70/75°c pendant 4h de façon à éliminer toute trace d'humidité.

Je reste à dispo.
mamigas

09 août 2019 à 14:41

Réponse 55 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Chajelir
Membre inscrit

2 messages

Bonjour‚ merci pour votre réponse.
En effet, il y a eu de l'eau en contact avec la carte.
Je dois donc la changer.
Connaissez-vous un site ou moyen d'en acheter une d'occasion ou pas trop chère ?
Ou pensez-vous qu'il soit préférable de racheter un lave-vaisselle neuf (Celui-ci a 10 ans) ?
Merci pour vos retours.

09 août 2019 à 23:55

Réponse 56 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

rpeg
Membre inscrit

5 messages

Bonjour.

Je viens de m'inscrire sur le forum.
J'ai un composant de la carte de puissance Siemens EPG 60110 de mon lave vaisselle siemens,qui a cramé.
Cependant, impossible de lire la référence qu'il y a dessus, et de savoir exactement ce que c'est...

Dans les images postées par Electron86, j'arrive à distinguer le composant: une sorte de grosse résistance toute grise, avec un début de ref: W312...

Est-ce que quelqu'un (comme mamigas, par exemple, qui semble très bien s'y connaitre), aurait la gentillesse de me dire exactement quel type de composant c'est, et qu'elle est sa référence complète ?
Merci d'avance pour votre aide.

Cordialement.
Richard

17 octobre 2019 à 15:05

Réponse 57 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.
Ce composant gris qui a cramé est une résistance de 100 ohms 3w type anti surge flame proof qui sert de ballast et de fusible (la preuve) entre le secteur et la ligne haute tension.
W382 est le type de résistance qui ici est de chez welwin

Maintenant si elle est HS c'est que d'autres composants sont HS il faut les identifier sinon le remplacement de la résistance sera sans succès.
Cordialement.
mamigas

17 octobre 2019 à 18:11

Réponse 58 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

rpeg
Membre inscrit

5 messages

Bonjour Mamigas.

Je pense à un CC suite à de l'eau qui s'est repandue sur les différents organes électriques (moteur, pompes).

Il se peut effectivement que d'autres composants soient HS. (Si tu as une idée des composants en amont de cette résistance que je pourrais checker, je suis preneur)

En attendant, je vais prendre le temps de sécher correctement tout ça.
Merci beaucoup pour la réf de la résistance.
Sans vous, il m'était difficile de l'identifier.

Cordialement.
Richard

18 octobre 2019 à 10:35

Réponse 59 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

aurelien13
Membre inscrit

1 message

Bonjour à tous.

J'ai un problème similaire à pas mal de monde sur ce post, mon lave vaisselle Siemens modèle SN26M882FF affiche un code erreur E01.
Il semble que le module de puissance soit en défaut suite à un orage. Réf : EPG60610, réf constructeur : 9000 450 203
Je serai intéressé pour le faire réparer, j'ai cru comprendre que mamigas propose ce genre de prestations.
Comment avoir ses coordonnées ?
Merci d'avance.

23 octobre 2019 à 11:13

Réponse 60 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour aurelien13.
Pas de problème pour vous faire parvenir les coordonnées de mamigas après son accord.
Cordialement. L'équipe du forum électroménager.

23 octobre 2019 à 11:39

Réponse 61 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour.

Les erreurs type E01 mettent en cause ou le microcontrôleur ou la ligne +13.5 qui commande les relais ou le circuit FSB qui pilote les moteurs triphasés pompe vidange pompe circulation et sont pratiquement irréparables mais bon je veux bien tenter le diagnostic de la carte sans AUCUNE garantie de savoir réparer.
Bonne journée.
mamigas

23 octobre 2019 à 12:20

Réponse 62 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour aurelien13.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager. Cordialement. L'équipe du forum électroménager.

23 octobre 2019 à 12:58

Réponse 63 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

rpeg
Membre inscrit

5 messages

Bonjour Mamigas,
Vous aviez raison. Le remplacement de la résistance n'y a rien fait.
La suivante a cramé aussi...
Qu'en pensez-vous ? Est-ce que le problème vient bien des composants de la carte uniquement, ou alors d'autres composants du lave vaisselle peuvent être incriminés ? (Moteur, pompe ?...)
Si vous pensez que c'est uniquement la carte, je souhaiterai bien vous l'envoyer pour que vous réalisiez un diagnostic.
Merci. Cordialement.
Richard

23 octobre 2019 à 16:43

Réponse 64 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir rpeg.
A partir du moment où la carte ne pilote que les relais ou les triacs pour les composants externes ce ne sont pas eux qui sont en cause mais la carte et plus particulièrement sa partie alimentation.
Répondez à ce message en demandant mon adresse à l'administrateur du forum et on verra comment tenter de redonner vie à cette carte.
Bonne soirée.
mamigas

23 octobre 2019 à 19:06

Réponse 65 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

rpeg
Membre inscrit

5 messages

Bonjour administrateur.
Pourriez-vous me donner les coordonnées de Mamigas svp ?
Bonne journée.

24 octobre 2019 à 09:08

Réponse 66 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour rpeg.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager. Cordialement. L'équipe du forum électroménager.

24 octobre 2019 à 09:39

Réponse 67 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

rpeg
Membre inscrit

5 messages

Bonjour,
Après diagnostic de Mamigas : carte HS... Fin de l'histoire pour ma carte.
Merci au Forum et à Mamigas.

27 octobre 2019 à 18:41

Réponse 68 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.
Hélas oui, le circuit FSB50550T qui fabrique les tensions triphasées pour alimenter soit la pompe vidange ou la pompe de circulation est en court-circuit et c'est irréparable.
Je suis vraiment désolé de ne pas avoir pu aider RPeg sur ce coup là.

Mais bon je lui ai donné quelques infos pour, le cas échéant, trouver une carte de remplacement.
Bonne soirée.
mamigas

27 octobre 2019 à 20:26

Réponse 69 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

MOUNCHI
Membre inscrit

2 messages

Bonjour.
J'ai un problème sur mon lave-vaisselle Siemens SN26M882FF.
il y a quelques mois, il a commencé à s'éteindre de façon intempestive, mais il arrivait à terminer ses programmes, mais cela lui prenait plus de temps que d'habitude.
Mais depuis quelques semaines, il se coupe de plus en plus souvent, il est devenu inutilisable.

Il démarre son programme, puis après quelques minutes, plus d'affichage, plus de bruit, et il se réveille quelques dizaines de minutes plus tard pour se couper aussitôt.

Ça ressemble à un problème de carte de puissance, que j'ai démontée, mais sur laquelle je ne vois aucune trace sur un quelconque composant.
Le modèle de la carte est MELECS EPG60610 (5560 D001000165C).

Serait il possible d'avoir, avec son accord, les coordonnées de manigas, pour voir s'il peut diagnostiquer/réparer cette carte de puissance ?

Merci d'avance pour votre retour.

04 novembre 2019 à 10:01

Réponse 70 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour MOUNCHI.
Pas de problème pour vous faire parvenir les coordonnées de mamigas après son accord.
Cordialement. L'équipe du forum électroménager.

04 novembre 2019 à 10:04

Réponse 71 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour.

Pas de problème pour communiquer mon adresse à MOUNCHI
Problème de sa carte connue c'est la partie alim de la 5560 D001 000165_c qui se met en sécurité soit à cause d'une surconsommation courant ou d'une surchauffe, ça doit pouvoir se réparer.
Bonne journée.
mamigas

04 novembre 2019 à 11:10

Réponse 72 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour MOUNCHI.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager. Cordialement.
L'équipe du forum dépannage électroménager.

04 novembre 2019 à 11:24

Réponse 73 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

MOUNCHI
Membre inscrit

2 messages

Bonjour,
Merci à Mamigas, pour le diagnostic et la réparation de la carte de puissance de mon lave vaisselle SIEMENS.
J'ai ré-installé la carte ce matin et effectué un premier cycle de lavage, tout s'est bien passé.
Une seconde vie pour notre électroménager à moindre frais, c'est vraiment super. Merci encore.

16 novembre 2019 à 11:30

Réponse 74 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Bonsoir à tous,

Je viens vers vous car j'ai également un problème sur une carte de puissance d'un lave-vaisselle Bosch et j'ai besoin de votre aide.
Il s'agit d'un problème d'alimentation comme décrit dans plusieurs cas ci-dessus. Le convertisseur TNY a complètement explosé...
Le modèle de la carte est une MELECS EPG60610 réf : 5560 011949. 5560 D000008452_a

Vous trouverez toutes les photos ci-dessous.
Si éventuellement Docteur Mamigas avait un peu de temps, je le remercierais infiniment.
Bonne soirée.

Pour agrandir les images, cliquez dessus.


Information : les photos que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Ces photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum électroménager.

12 décembre 2019 à 20:39

Réponse 75 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour.
Pas de problème pour communiquer mon adresse à "invité" quand il sera je suppose inscrit sur le forum ?
Je verrai comment redonner vie à la carte tout en étant pessimiste au vu du coup de grisou qu'elle a pris mais bon... faut tenter.
Bonne journée.
mamigas

13 décembre 2019 à 10:16

Réponse 76 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Toinebatt
Membre inscrit

2 messages

Bonjour Mamigas,
C'est moi le fameux invité auquel vous avez répondu Petit souci de connexion.
Je vous remercie pour cette prompte réponse.
J'attends vos coordonnées.
Encore merci et très bonne journée.

13 décembre 2019 à 10:53

Réponse 77 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour Toinebatt.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager. Cordialement. L'équipe du forum dépannage électroménager.

13 décembre 2019 à 11:01

Réponse 78 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Anthocad
Membre inscrit

4 messages

Bonjour à tous.
J'ai moi aussi un problème avec mon lave vaisselle NEFF S48E50N0EU/14, quand j'appuie sur le bouton marche arrêt j’entends les relais cliquer et la pompe se mettre en route mais pas d'affichage et quand j'appuie sur le bouton pour lancer un programme, j'ai comme l'impression qu'il n'y a pas de courant qui arrive au circuit de commande et d'affichage, je n'ai pas relevé de tension, mais je ne suis pas sûr de mesurer au bon endroit.
J'ai donc pensé à un problème sur la carte de puissance mais après l'avoir démontée je ne vois pas de problème apparent.
Est-ce que Mamigas serait disponible pour m'aider ?
Merci beaucoup.

16 décembre 2019 à 12:26

Réponse 79 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour.
Pour Anthocad :
Pas persuadé du tout que votre problème ait pour origine la carte de contrôle mais bon je suis OK pour aider à réaliser ou faire le diagnostic.... sans garantie de résultat.
Bonne journée.
mamigas

16 décembre 2019 à 14:36

Réponse 80 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Anthocad
Membre inscrit

4 messages

Merci mamigas.
Par quoi je pourrais commencer, sans avoir le schéma électrique c'est assez compliqué de comprendre le fonctionnement :(
Merci.

16 décembre 2019 à 14:47

Réponse 81 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Anthocad
Membre inscrit

4 messages

Pour la carte de puissance c'est également une 5560 D001002206_B 9000 729201

16 décembre 2019 à 15:10

Réponse 82 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour.
Il faut commencer par relever le schéma de la partie alim de votre carte puis après mise en forme et analyse mesurer les composants concernés.
Bonne journée.
mamigas

16 décembre 2019 à 16:35

Réponse 83 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Anthocad
Membre inscrit

4 messages

Où pourrais-je trouver ce schéma ?
Je n'ai pas trouvé en cherchant sur internet ?
Bonne journée.

16 décembre 2019 à 16:41

Réponse 84 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Inutile de chercher vous ne le trouverez pas car les constructeurs ne les communiquent pas même aux SAV qui fonctionnent par remplacement des cartes défectueuses.
Si vous le voulez il faut le relever à partir de votre carte, c'est ce que je vous écrivais dans le message précédent.
mamigas

16 décembre 2019 à 17:27

Réponse 85 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

sed69
Membre inscrit

2 messages

Bonjour.
Je suis en panne de lave vaisselle, Siemens SN26T890FF, il y a quelque temps, il affichait un code erreur dont je ne me souviens plus, mais en le débranchant un instant, il remarchait pour un lavage, cela a duré 4,5 fois puis a refonctionné correctement.

Mais là ! il ne s'allume plus du tout, en appuyant sur bouton marche, il claque, un relais apparemment, puis reclaque, et rien, et n'indique rien, pas de code erreur, rien...
Cela peut-il venir de la carte électronique, j'ai la même que les images précédentes, mais rien n'a l'air d'avoir surchauffé, tous les composants paraissent bien, mais je n'y connais rien.
J'ai fait des tests en débranchant quelques connectiques pour voir, et cela fait toujours pareil... claque... claque et rien.
Mamigas, vous connaissez bien ces cartes et leur fonctionnement, qu'en pensez-vous ?
Merci.
seb.

02 janvier 2020 à 19:10

Réponse 86 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.
C'est la séquence d'initialisation qui est out sans doute suite aux manip branché débranché, soit la partie alim est défaillante soit le microcontrôleur.
Ne peux en dire plus par net interposé.
A+

02 janvier 2020 à 21:17

Réponse 87 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

sed69
Membre inscrit

2 messages

Merci pour la rapidité de réponse.
C’est sûr que ce n’est pas simple de diagnostiquer avec de simples explications.
On peut tenter de réparer ? Si c’est le cas, on peut se contacter pour trouver une solution.

02 janvier 2020 à 22:27

Réponse 88 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Sergio67
Membre inscrit

2 messages

Bonjour à tous.
Pour Mamigas :
Ayant un problème avec mon lave vaisselle Siemens SM6P1S carte n° : EPG60610 9000450203 en effet plus rien ne s'allume après affichage E1 sur écran et maintenant plus rien du tout.
Comment vous joindre pour diagnostiquer la carte et la réparer le cas échéant ?
Merci pour votre réponse.
Bien cordialement.
Sergio

03 janvier 2020 à 13:39

Réponse 89 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour.
Pour sed69 et Sergio67
Pas de problème pour vous faire parvenir les coordonnées de mamigas après son accord.
Cordialement. L'équipe du forum électroménager.

03 janvier 2020 à 14:14

Réponse 90 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir,
Pas de problème pour communiquer mon adresse mail.

Pour sed69 je veux bien tenter un diag carte mais si c'est la séquence d'init qui ne se déroule pas correctement alors... peu de chance que je puisse savoir réparer sauf si c'est un circuit de sensing (watch dog pour les grands bretons) qui est HS... mais bon ?
Bonne soirée et meilleurs vœux à tous et à ceux qui pilotent ce forum !!!
mamigas

03 janvier 2020 à 18:40

Réponse 91 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour sed69 et Sergio67.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager. Cordialement. L'équipe du forum dépannage électroménager.

03 janvier 2020 à 19:15

Réponse 92 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

nib
Membre inscrit

1 message

Bonsoir,

Mon lave vaisselle Electrolux reallife aquasave XXL a récemment cessé de fonctionner. Plus rien ne s’allume alors qu'il y a du courant sur la prise.
Serait-il possible de contacter "mamigas" pour avoir son avis la carte ?
Cordialement.
nibor

03 janvier 2020 à 19:17

Réponse 93 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour nib.
Pas de problème pour vous faire parvenir les coordonnées de mamigas après son accord.
Cordialement. L'équipe du forum dépannage électroménager.

03 janvier 2020 à 19:27

Réponse 94 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.
Pas de problème pour donner mon adresse à nib, je verrai avec lui ce qu'il est possible de faire.
Bonne soirée.
Mamigas

03 janvier 2020 à 21:04

Réponse 95 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonsoir nib.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager. Cordialement. L'équipe du forum dépannage électroménager.

03 janvier 2020 à 21:14

Réponse 96 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Toinebatt
Membre inscrit

2 messages

Bonjour à tous,
Meilleurs vœux pour cette nouvelle année et beaucoup d'appareils remis en service.

Pour ma part, mon lave-vaisselle ronronne comme au premier jour.
Encore un grand merci à Mamigas qui a réparé la carte et a sauvé la machine.
A bientôt.

05 janvier 2020 à 22:29

Réponse 97 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Sergio67
Membre inscrit

2 messages

Bonjour Romana.
Merci à vous pour votre réponse rapide.
Bonne journée.
Serge

06 janvier 2020 à 00:24

Réponse 98 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Bonjour,
Fini la corvée de vaisselle, en effet mamigas m'a dépanné la carte de puissance et tout cela en moins d'une semaine, merci pour ses compétences et sa rapidité.
Merci aussi à l'administrateur pour le sérieux du forum sans quoi on ne pourrait pas dépanner.
Cordialement.
Sergio

11 janvier 2020 à 14:50

Réponse 99 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

merivel
Membre inscrit

2 messages

@MOUNCHI
Bonjour,
Mon lave vaisselle a les mêmes symptômes que vous décrivez dans ce forum (il a commencé à s'éteindre de façon intempestive, mais il arrivait à terminer ses programmes).
Avez-vous les schémas de la carte est MELECS EPG60610 (5560 D001000165C) ?
Comment avez-vous diagnostiqué votre carte ?
Quelles réparations avez-vous fait ?
Merci.

19 janvier 2020 à 10:41

Réponse 100 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

petitbleu
Membre inscrit

1 message

Bonjour à tous,
Comme tout le monde ici j'ai des soucis avec mon lave-vaisselle Bosch SMS53M56FF/322 qui s'arrête pendant le cycle de lavage ou même quand il est programme et du coup il met 7 ou 8 h pour un cycle de 2h20.
J'ai démonté la carte mais contrairement aux autres rien d'évident sur le composant défectueux.
Est-ce que je peux avoir le contact de mamigas pour lui envoyer ma carte ?
Je vous remercie.

Pour agrandir les images, cliquez dessus.

25 février 2020 à 06:16

Réponse 101 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour petitbleu,
Quand vous écrivez il s’arrête.... ça veut dire qu'il s’éteint ? puis repart tout seul ??
Si oui c'est l'alim de la carte qui pour une cause de surconsommation ou surtempérature se met en sécurité puis repart.
Pas de problème pour communiquer mon adresse à petitbleu.
Bonne journée.
Mamigas

25 février 2020 à 10:23

Réponse 102 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Oui tout à fait mamigas.
Merci.

25 février 2020 à 10:39

Réponse 103 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager. Cordialement. L'équipe du forum dépannage électroménager.

25 février 2020 à 10:57

Réponse 104 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Bonjour,
J'ai un lave vaisselle SMS50M02 avec un module 9000 376 770.
Il affiche E01, j'ai contrôlé l'alimentation, j'ai trouvé les 2 condensateurs MKP de 220nF HS (ils faisaient environ 4nF).
Après remplacement toujours E01.
Je n'ai pas trouvé de composants en court-circuit.
Le power switch TNY264 semblait bon, je l'ai quand même replacé au cas où, j'en avais en stock, mais toujours pareil.
J'ai effectué les mesures préconisées par Mamigas, elle était toutes bonnes sauf le FB (feed back ?) du power switch, si vous parlez de la pin 4 je n'ai pas 1.65V mais seulement 0.75V.
J'ai bien 5.85V de tension bypass en pin1.

Pour "petit bleu" et son Bosch qui s’arrête qui repart, classique, le contact de porte.
Je remplace les 2 parties et ça repart nickel.
Seb34

29 février 2020 à 14:40

Réponse 105 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.
Erreur E01 rien à voir avec la partie alim TNY etc. etc. c'est problème de comm entre le microcontrôleur et le circuit qui fabrique le triphasé pour les pompes vidange et circulation sans doute un souci avec le Smart Power Module FSBxxxxx.
A+
mamigas

29 février 2020 à 19:09

Réponse 106 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

proelec34
Membre inscrit

7 messages

Merci pour votre aide précieuse, en parcourant le forum j'ai vu vos explications sur comment tester le module FSB5450.
Le mien n'est en court jus ni sur ses 3 sorties triphasés, ni sur son alim.
A priori il est OK.
En revanche, vous parliez du transistor pnp qui commande l'alim 13.8v du FSB.
Je l'ai testé il est en court-circuit entre base et émetteur.
Si mon raisonnement est bon, le FSB est alimenté en permanence donc le pross détecte que ce n'est pas normal et se met en erreur E01.
Je vais essayer de trouver un transistor équivalent pour le remplacer.
Seb34

03 mars 2020 à 12:07

Réponse 107 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

proelec34
Membre inscrit

7 messages

@ Mamigas : impossible de trouver un BCR555, autrement qu'en commandant 3000.
J'ai trouvé un BCR583, commandable par "seulement" 50 units.
En comparant leurs datasheets, la différence que j'ai trouvée c'est que la résistance interne entre baseet émetteur (interne) est de 10Kohm alors que pour le BCR555 elle est de 2.2Kohm.
Pouvez-vous me dire si je peux tenter de le remplacer par BCR583, ou si c'est "dangereux" ?
Merci beaucoup.

03 mars 2020 à 17:59

Réponse 108 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir.
Je ne sais pas répondre avec précision même si dans ces conditions un 583 me paraitrait compte tenu de la 10k un peu jeune en Ibsat.
Je vous joins le schéma de cette partie à vous de faire les calculs dans les 2 cas de figure.
A+

Pour agrandir l'image, cliquez dessus.

03 mars 2020 à 19:23

Réponse 109 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Re bonsoir.
J'ai écrit une bêtise : Les 2 relais commandés par le bus FSB Vcc sont ceux des R de chauffe et non ceux des pompes circulation et vidange.
Merci de rectifier.
Avec mes excuses.
A+
mamigas

03 mars 2020 à 19:40

Réponse 110 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Invité

Superbe réparation de mamigas.
Il faudrait des gens comme lui dans tous les corps de métier.
Double panne trouvée et double panne réparée et à une vitesse grand V.
Un grand merci.

06 mars 2020 à 09:50

Réponse 111 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour.
Merci petitbleu pour ce retour d'info montrant une fois de + que la réparation est souvent possible (mais pas toujours hélas )?
Note, j'ai galéré au moins 4 heures pour trouver la panne concernant le non arrêt automatique en fin de cycle : une capa CMS de 0.47µF en court jus, j'ai remplacé par une de 1µF qui temporisera mieux !!
Bonne journée.
mamigas

06 mars 2020 à 10:52

Réponse 112 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Beber4802
Membre inscrit

2 messages

Bonjour,
J'ai un lave vaisselle Bosch SMS50E12EU qui n'a pas fonctionné depuis 4 mois et au moment de la remise en route, il s'allume 20 secondes la pompe d’évacuation fonctionne, le remplissage commence 3 secondes et le lave vaisselle s’éteint.
J'entends les relais de la carte de puissance claquer au bout d'une minute et je peux le rallumer mais il refait le même problème.
J'ai vérifié les pompes, les bouchons de graisses éventuels, mais rien ne change.
Lorsque je regarde la carte de puissance, je ne vois aucun composant abîmé, mais d'après ce que j'ai lu sur ce forum, il semblerait que ce soit bien la carte de puissance (siemens EPG60110) qui serait la cause du problème.
Auriez-vous une autre idée ?
Pourriez-vous m'envoyer les coordonnées de Mamigas afin que je lui envoie, si c'est possible, la carte ?
Merci d'avance de vos retours.

26 mars 2020 à 19:45

Réponse 113 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour Beber4802.
Pas de problème pour vous faire parvenir les coordonnées de mamigas après son accord.
Cordialement. L'équipe du forum dépannage électroménager.

26 mars 2020 à 20:09

Réponse 114 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonsoir à tous.
Si tout s'éteint c'est que l'alim à découpage ne fournit plus ni 13 volts ni 5 volts.
Si plus de 13 volts c'est que l'alim se met en sécurité sur température.
Si surtempérature c'est surconsommation ou fuites ? le power switcher ? peut-être mais à vérifier.

Maintenant seul un diag carte permet d'en trouver l'origine...

Pas de problème pour communiquer mon adresse à Beber4802

Par contre en ce moment les envois réceptions c'est problème car tout est plus ou moins fermé.
Bonne soirée.
mamigas

26 mars 2020 à 21:51

Réponse 115 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonsoir Beber4802.

Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement. L'équipe du forum dépannage électroménager.

26 mars 2020 à 22:36

Réponse 116 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Beber4802
Membre inscrit

2 messages

Bonjour,
Un grand merci à Mamigas, pour m’avoir réparé cette carte, le lave vaisselle fonctionne maintenant parfaitement.
Merci de votre rapidité et votre diagnostic.
Cordialement.

05 mai 2020 à 12:00

Réponse 117 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour à tous.
Je suis heureux de lire que tout est OK même si le délai de renvoi a été un peu long mais bon.

Merci Beber4802 pour ce retour d'infos qui une fois de plus apporte la preuve que réparer c'est des fois possible.
Je reste à disposition.
Bonne journée.
mamigas

05 mai 2020 à 12:49

Réponse 118 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

abalone59
Membre inscrit

4 messages

Bonjour à tous.

A mon tour, me voilà de nouveau en panne avec ce fichu lave vaisselle : un BOSCH SMS69T02EP/01 Type SM6P1B avec carte melecs EPG60110 9000376770 datant du 06.10.16 (carte remplacée en 2017)

Historique :
2 pompes de vidange, une pompe de circulation (avec résistance de chauffage) et déjà une première carte électronique... Des problèmes réguliers de "fermer porte" mais qui se résolvent à chaque fois en pressant le haut de la porte.

Voici qu'après avoir eu un souci de pompe de vidange, qui ne vidangeait plus, et son remplacement par une neuve, le cycle suivant a entraîné un E01 alors que le lavage étant déjà en cours depuis 40 minutes environ.

J'ai donc relancé un cycle, j'ai constaté qu'il se met en défaut E01 après avoir effectué un nouveau calcul du temps restant. Passant d'1h40 restant à 1h10 (environ, car j'ai pas noté...). Je suppose que ce recalcul entraîne une nouvelle phase dans le lavage, la régénération peut être? ou le rinçage ?
Toujours est-il que c'est à ce moment-là que l'erreur apparaît.

Je ne visualise aucune trace anormale sur la carte électronique, la tension d'alimentation est de 232 Volts.
A noter, que j'ai sur le même circuit prise de courant, le moteur de la porte de garage, il arrive parfois que j'ai des micro-coupures qui se produisent uniquement sur le moteur et donc la lampe plafonnier de celui-ci qui clignote comme lors de son alimentation électrique.
Je n'ai aucune micro-coupure ailleurs dans la maison ?!
J'en avais pas eu depuis plusieurs mois, mais je viens d'en avoir une alors que je démontais le lave vaisselle mais que le câble d'alimentation de celui-ci est débranché depuis hier...

Je suis à l’écoute de toute piste pour résoudre ce problème, j'ai déjà vérifié chaque fil électrique, rien à signaler de ce côté là.
Merci d'avance pour votre aide, notamment celle de mamigas, que je félicite au passage, pour l'aide apportée à bon nombre d'entre nous.

Pour agrandir l'image, cliquez dessus.

19 mai 2020 à 13:16

Réponse 119 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

mamigas
Membre inscrit

3 448 messages

Bonjour,
En électronique il n'y a rien qui ressemble à un composant en bon état qu'un composant HS !.... sauf quand il a explosé mais prenez un transistor en court-circuit collecteur émetteur vu de dehors il est aussi frais que son copain en bon état !!! ce qui compte c'est la mesure pas le visu.

Quand de visu vous voyez une lampe qui "clignote" c'est une belle maxi microcoupure d'au moins 10 mS alors que les micros sont limitées à quelques centaines de micro secondes.

Ceci étant E01 c'est un souci de com entre la carte et le circuit FSB qui fabrique et pilote les moteurs triphasés des pompes circulation/vidange... le micro essaie de lancer une des 2 pompes et la réponse via les circuits "watch dog" est niet pas de triphasé.
Bonne journée.

19 mai 2020 à 14:13

Réponse 120 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Les forums vous ont aidé, aidez les forums à votre tour.

Bonjour à toutes et à tous.

Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?

Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.

C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.

D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums

Nouveau : Pour soutenir financièrement les forums de Bricovidéo, vous avez aussi la possibilité d'acheter une ou des photos (chaque tirage sera limité à 50 exemplaires). Photos de Paris en période de confinement.

En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com

19 mai 2020 à 15:00

Réponse 121 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

abalone59
Membre inscrit

4 messages

Merci pour votre réponse.

Je me suis mal exprimé sur la lampe qui clignote. En fait, c'est son fonctionnement normal lorsque le moteur est mis sous tension. Mais cela signifie bien qu'il y a eu microcoupure sur le circuit. J'ai d'ailleurs branché un radio réveil sur le circuit, même lui ne se remet pas à zéro... C'est dire si elle est très rapide.


Pour le lave vaisselle, j'ai refais un cycle avec la carte dans son carter de protection, hors du châssis du lave vaisselle.
Et avec le côté isolant relevé, le lave vaisselle a fait son cycle complet.

19 mai 2020 à 15:31

Réponse 122 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Herve83
Membre inscrit

1 message

Bonjour,

J'ai un problème identique sur mon lave vaisselle BOSCH réf SMI53M86EU.
Je l'ai programmé en départ différé de 3h après le repas du soir et au moment estimé de la mise en marche (car bien sûr je n'étais pas devant) j'ai entendu un bruit anormal et plus rien d'allumé sur le bandeau.
Après avoir vérifié disjoncteur, prise et cordon de branchement j'ai démonté l'appareil non s'en mal pour accéder au module de puissance. J'ai identifié un condensateur qui a cramé je pense (le bleu en bas sur la photo qui a des traces noires sur un côté).
D'après les indications dessus j'ai trouvé le même sur internet (un 220 nano Farad) mais voulant dépanner plus vite j'en ai pris un marchand de composant. Il n'est pas exactement identique mais la personne m'a dit que c'est la même valeur et mêmes dimensions donc ça devrait aller.
J'ai donc remplacé le condo mais ça ne marche toujours pas (toujours aucun affichage sur le bandeau).
Donc 1ère question : est-ce que ça peut venir du condensateur qui n'est pas exactement le même ? ou bien un autre composant en cause ?
Ensuite j'ai démonté le bandeau de commande pour tester le bouton marche. J'ai 127V au borne de celui çi. Est-ce normal ou pas ? sinon le BP fonctionne.
J'ai aussi fait le test du régulateur de tension 78M05 : je n'ai pas les 5V et 13V mais 0.29V et 0.49V.
Il doit donc y avoir d'autres composants en cause.
Merci d'avance pour votre aide.

P. S. : à l'administrateur du forum, merci de me communiquer les coordonnées de "Mamigas" qui a résolu beaucoup de problèmes identiques sur ce forum.

Pour agrandir les images, cliquez dessus.

20 septembre 2020 à 16:19

Réponse 123 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

romain63
Membre inscrit

1 message

Bonjour,
J'ai un lave vaisselle de NEFF GMBH Type SM6P1F
S51M50x1EU /19
Celui-ci ne s'allume plus du tout et après moults vérifications, j'en arrive à la carte de puissance.
Après plusieurs lectures sur différents Forum, il semble possible de réparer cette carte électronique.

Référence :
SELCOM GROUP EPG60110 Typ:PA
09.0410 03:49 (220-240)V AC
9000376770 AI.7.4

Mais l'électronique n'étant pas mon fort, j'aimerai savoir si mamigas propose toujours son aide pour des réparations ?
Merci d'avance.
Bonne journée.

11 avril 2021 à 19:41

Réponse 124 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Leo2303
Membre inscrit

1 message

Bonjour.
J'ai la carte de mon lave vaisselle Bosch qui est panne, je n'ai pas de 5v au niveau du régulateur de tension, sachant quand même que les 13v et 310v sont bons au niveau des deux condensateurs chimiques.
Un avis ? Merci.

10 mai 2021 à 15:20

Réponse 125 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

pascaldft
Membre inscrit

21 messages

Bonjour à tous.
Sur ma carte Bosch 5560 D001000794 B 9000 597 461, il y a un composant que je n'arrive pas à déchiffrer.
Est-ce que quelqu'un connaîtrait la valeur de ce composant (voir photo) ?
Je vous remercie par avance. Cordialement à tous.

Pour agrandir l'image, cliquez dessus.

02 juin 2021 à 15:03

Réponse 126 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

basyldetective
Membre inscrit

1 message

Bonjour.

J'ai un lave vaisselle Brandt DFH 1220 qui a été mis en défaut suite au débordement du tuyau d'évacuation des eaux usées de ma cuisine. J'ai forcé la vidange (dans une autre évacuation) avec le panneau de commande qui s'est bien déroulée.
En essayant de relancer un cycle, les voyants se sont mis à faire l'arbre de noël puis plus rien.
Aucune led ne s'allume désormais et il ne démarre pas. Le 220V arrive bien sur la carte de puissance mais rien semble en ressortir vers la carte de commande. L'appareil a plus de 10 ans et en excellent état, je souhaiterais pouvoir remettre en état la carte de puissance.
Il s'agit de la carte RoHs XZ5C01532.
Un remplacement à neuf de la carte coûterait 130 euros qui ne me semble pas raisonnable compte tenu de l'incertitude de la panne de la carte de puissance et de l'âge de l'appareil.
Quelqu'un pourrait-il me conseiller sur la façon de déterminer l'origine de la panne sur la carte de puissance si c'est bien elle et me conseiller sur la réparation à effectuer ? J'ai joint des photos de la carte qui ne présente pas de dommage apparent.
En parallèle de cela mais ça n'a peut-être rien à voir, certains programmes ne fonctionnaient plus correctement et il se mettait parfois en défaut sans raison.
Je vous remercie pour votre aide par avance. Cordialement.

Pour agrandir les images, cliquez dessus.

12 août 2021 à 16:18

Réponse 127 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Dudule38
Membre inscrit

1 message

Bonsoir à tous.
Je suis nouveau sur le forum.

Je reprends ce fil car je rencontre un problème de carte de puissance sur mon lave vaisselle Bosch super silence.
Il ne démarre plus suite à un orage. J’ai vu qu’un composant a explosé sur la carte “Melecs EPG60110”
La référence du lave vaisselle est SMI40m² 6EU/14.
J’ai joint une photo de la carte et un détail du composant explosé.
Il y a peut être d’autre dégâts mais je ne vois que cela.
Est ce réparable à votre avis ?
Est-ce que Mamigas par exemple pourrait m’aider ?
Merci d’avance.

Pour agrandir les images, cliquez dessus.

29 août 2021 à 22:40

Réponse 128 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Heronbu
Membre inscrit

2 messages

Bonjour,
J'ai également un lave vaisselle SMS50M08 qui ne s'allume plus.
Le TNY était explosé et la résistance 3W était cassée. J'ai procédé à leur changement mais toujours pas de tension DC.
Pouvez-vous me donner l'adresse de mamigas pour échanger avec lui, s'il vous plaît (s'il veut) ?
Je suis électronicien.

02 octobre 2021 à 11:15

Réponse 129 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Heronbu
Membre inscrit

2 messages

A l'administrateur du forum, merci de me communiquer les coordonnées de "Mamigas" s'il le souhaite afin de résoudre mon problème décrit à la question ci-dessus.

06 octobre 2021 à 19:26

Réponse 130 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Kieffer
Membre inscrit

2 messages

Bonjour,
Mon lave-vaisselle vient de me lâcher, sur la carte, je vois que le composant TNY264GN a explosé, j'ai également 2 petit picots, mais comme je suis nul en électronique, je ne sais pas si ce sont des composants électroniques ou des picots ?

Pour agrandir les images, cliquez dessus.

17 octobre 2021 à 12:16

Réponse 131 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Kieffer
Membre inscrit

2 messages

Bonjour.
J'ai oublié de dire que mon lave vaisselle est un Siemens, et que la carte de puissance a comme référence 9000376770.001 VER : EU, elle date du 16/09/2009.
A l'administrateur du forum, pouvez-vous me communiquer les coordonnées de "Mamigas" qui a résolu bon nombre de problèmes similaires sur ce forum, s'il souhaite m'aider.

19 octobre 2021 à 06:15

Réponse 132 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Bricovidéo
Administrateur

12 982 messages

Bonjour Kieffer.

Pas de problème pour les coordonnées après l'accord de mamigas.
Cordialement. L’équipe du forum dépannage électroménager Bricovideo.

19 octobre 2021 à 09:20

Réponse 133 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Irq16
Membre inscrit

3 messages

Bonjour.
Mon premier post sur le forum !

J'ai un lave vaisselle Bosch BMV69T50EU qui ne chauffe pas, pas de message d'erreur.
Pompe cyclage OK (19 Ohms + 2x10K)
Relais changés (3 relais cause zéolith), les anciens sont bien noirs !
Diodes de roue libre OK sur les relais.

Test avec une autre carte -> OK (au détail près qu'il faut que je bloque l'EV de remplissage de l'échangeur (modèle zéolith), les boutons ne correspondent pas aux bons programmes et il y a un peu trop d'eau ds la cuve mais il n'en reste pas moins que le lave vaisselle fonctionne et chauffe avec cette carte).
Je soupçonne donc ce fameux BCR555 et/ou le circuit de commande le mettant en œuvre.
J'ai vu le schéma de Manigas, et j'ai une petite question (peut être plusieurs même).
D'où arrive le signal avant la capa de 0.47uF ?
Le BCR pilote t'il seulement les 2 relais de chauffage ou autre chose ?
Y a t-il d'autres transistors entre le BCR et les relais ?

Si je court-circuite le "test point" (avec une R de quelques KOhms bien sur), les relais devraient ils s'enclencher ?
Avez vous déjà eu des soucis sur le circuit de commande ?
Comment tester le BCR555 étant donné qu'il intègre 2 jonctions et des résistances ?

Merci d'avance.

21 octobre 2021 à 00:01

Réponse 134 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Irq16
Membre inscrit

3 messages

Bonjour à tous.

Du coup, le BCR555 est OK ainsi que les 3 transistors qui pilotent les 3 relais.
J'ai soudé quelques fils sur la carte (base des 3 transistors, bus 13.9 V post BCR555 et la masse pour y faire des mesures in situ).

Ni au start up de la carte ni durant les cycles le microcontrôleur n'envoie de signal sur les bases des transistors.
Je pense que je suis dans le même cas que : http://www.forum-electromenager.com/problème-chauffage-lave-vaisselle-siemens-sn26m898eu.html

J'ai commandé une carte ce matin, j'ai longuement hésité avec la commande d'un LV neuf, mais je commence à avoir par mal de pièces détachées d'avance...

Merci pour votre aide en tout cas !
(je met la photo de la carte au cas où...)

Pour agrandir l'image, cliquez dessus.

22 octobre 2021 à 14:26

Réponse 135 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

abalone59
Membre inscrit

4 messages

Bonsoir à tous,
Voilà qu'un an et demi plus tard, belote et re !
À l'époque, des problèmes de santé m'ont empêché de poursuivre mon message concernant la carte.
Celle-ci a donc été remplacée à plein prix par un dépanneur car je n'étais pas apte à le faire.

Aujourd'hui, je suis capable d'intervenir sur le lave vaisselle.
Serait-il possible d'obtenir les coordonnés de Mr Mamigas pour envisager une réparation ?
Merci par avance de votre aide.

28 décembre 2021 à 22:42

Réponse 136 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Antrax
Membre inscrit

1 message

Good morning!
I have a problem with the Bosch SMI50E26EU / 17 dishwasher. It gives me an E24 error about 4-5 times, then it starts. Now he doesn't want to start, the E24 player remains. I added about 3 liters of water and at the start the first thing evacuates the water but it stops after 2 minutes with the same error. Don't draw water at all. I checked the water inlet solenoid valve (it's 220v) it's ok, I checked the float microswitch is ok. I removed the electronic board (9000376770 EPG60110 TYP PA AI 7.4)and it has no traces of defective components. what do you think could be the problem? relays, triac or maybe the control board needs to be reprogrammed?
I could send the board if it is repairable.

Cristinel. Belgium

Bonjour.
J'ai un problème avec le lave-vaisselle Bosch SMI50E26EU/17.
Cela me donne une erreur E24 environ 4-5 fois, puis ça démarre.
Maintenant qu'il ne veut pas commencer, le joueur E24 reste.
J'ai ajouté environ 3 litres d'eau et au démarrage la première chose évacue l'eau mais ça s'arrête au bout de 2 minutes avec la même erreur.
Ne tirez pas d'eau du tout.
J'ai vérifié l'électrovanne d'arrivée d'eau (c'est du 220v) c'est ok, j'ai vérifié que le micro-interrupteur à flotteur est ok. J'ai retiré la carte électronique et elle n'a aucune trace de composants défectueux. à votre avis, quel pourrait être le problème ? relais triac ou peut-être que la carte de contrôle doit être reprogrammée ?
Je pourrais envoyer la carte si elle est réparable.

Cristinel Belgique

24 janvier 2022 à 07:30

Réponse 137 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

abalone59
Membre inscrit

4 messages

Bonsoir,
Des hauts et des bas, et un lave vaisselle de nouveau en panne.

Sans rien faire, parfois il chauffe, parfois pas...
Des codes erreurs divers et variés.

Serait-il possible d'avoir les coordonnées de Mr Mamigas pour tenter l'opération de la dernière chance ?
Merci d'avance.
Bonne année à tous.

03 janvier 2023 à 22:47

Réponse 138 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

guilfeust
Membre inscrit

8 messages

Bonjour,
Je viens vers vous pour un peu d'aide suite à une panne sur mon lave-vaisselle Bosch SMV53N00EU.

Initialement, j'ai eu des problèmes de vidange, puis des cycles de lavage qui ne vont pas jusqu'au bout et qui sont de plus en plus courts, puis plus de cycle du tout...

J'ai donc remplacé la pompe de vidange, et j'ai relancé le lave-vaisselle, mais celui-ci ne s'allume plus. Est-ce que cela pourrait provenir de la carte de puissance, comme c'est le cas pour beaucoup des posts ici ?

C'est une carte MELECS EPG60612, deux photos ci-dessous. Est-ce qu'elle vous semble OK ou non ?
Merci d'avance.

Pour agrandir les images, cliquez dessus.

13 mai 2023 à 11:13

Réponse 139 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

guilfeust
Membre inscrit

8 messages

Après plusieurs tests en m'appuyant sur les différents échanges présents sur ce forum, je pense avoir identifié la source du problème. Cela ne vient probablement pas de la carte de puissance mais du module de commande.
En effet, si je déconnecte celui-ci, mon lave-vaisselle s'allume "normalement" (en tout cas la carte fait les bruits habituels).
Reste à savoir si le changement du module résoudra le problème initialement rencontré, à savoir des cycles de vidange défectueux. À 70 € le module, j'hésite encore...

15 mai 2023 à 20:58

Réponse 140 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Riridu50
Membre inscrit

1 message

Bonjour,

Comme beaucoup d'entre vous, j'ai un problème avec ma carte EPG60110 9000376770.
Je l'ai dans les mains et elle a bien noirci à deux endroits différents. Si quelqu'un passe par ici, je serais reconnaissant de recevoir un diagnostic.
Les photos suivent... Merci par avance.

Pour agrandir les images, cliquez dessus.

13 juin 2023 à 19:42

Réponse 141 dépannage électroménager bricovideo.com

Réparation carte puissance lave vaisselle

Createone
Membre inscrit

3 messages

Bonjour tout le monde,

Bon si je suis là c'est que j'ai le même problème que vous...
Est-ce que mamigas est toujours de la partie ?
Si oui pratique-t-il toujours des réparations ?

Merci d'avance.

19 avril 2024 à 14:14

Questions apparentées dans le forum Électroménager

• 1. Résistance carte de puissance cramée lave-vaisselle Siemens

  N°18944 : Bonjour. Mon lave-vaisselle ne fonctionne plus. Après l’avoir démontée j’ai constaté qu’une résistance de la carte de puissance est cramée. Est-ce possible de réparer cette carte en changeant uniquement le...
• 2. Panne lave-vaisselle Siemens carte de puissance 9000 683 387

  N°21413 : Bonjour. Mon lave-vaisselle Siemens ne fonctionne plus, le bandeau n’a plus d’alimentation électrique j’ai donc démonté cette carte. Le lave-vaisselle avant l'extinction totale se mettait en route puis pendant le...
• 3. Réparation carte de puissance lave vaisselle NEFF

  N°20346 : Bonjour, Recherche réparation sur carte de puissance D001002206_B / lave vaisselle NEFF S51M50X2EU/07 Je suis tombé sur ce forum en recherchant la carte de puissance de mon lave vaisselle... J'avais une erreur 04, et après...
• 4. Lave-vaisselle Bosch résistance HS Circuit imprimé

  N°18322 : Bonjour. Du jour au lendemain mon lave-vaisselle (Bosch SPS50E22EU/07) ne s'allume plus, plus rien... J'ai démonté le Module de puissance et la résistance à plusieurs couleurs a cramé. Est-il possible de la faire réparer...
• 5. Lave vaisselle Bosch SMS53M58FF ne s'allume plus

  N°20127 : Bonjour. Mon lave vaisselle Bosch SMS53M58FF ne s'allume plus. Rien ne s'affiche quand on le branche au secteur et en eau, pas de bruit inerte rien sur l'afficheur. J'ai déjà remplacé la carte électronique au niveau du...
• 6. Lave-vaisselle Arthur Martin en panne

  N°384 : Bonjour. J'ai un lave-vaisselle (ASI 6231N Arthur Martin Electrolux PNC 91123505501 S-N°34328129) qui lave à l'eau froide et ne sèche plus. Y a-t-il un fusible quelque part ? Merci.
• 7. Lave vaisselle Arthur Martin Electrolux ne chauffe plus

  N°1291 : Bonjour. Mon lave-vaisselle Electrolux asf 2650 ne chauffe plus et je n'ai pas de plans techniques. Quelqu'un pourrait-il m'aider svp ?
• 8. Panne lave vaisselle Electrolux ESF65031W

  N°16634 : Bonjour. Gros problème sur mon lave vaisselle Electrolux ESF 65031W, il a 3 ans. Le cadran sur la porte n'affiche plus rien et aucun bouton ne fonctionne, pourtant il y a bien du courant à la prise. Est-ce que quelqu'un...
• 9. Résistance HS carte puissance lave-vaisselle Bosch

  N°20053 : Bonjour. Mon lave-vaisselle Bosch ne s'allume plus après démontage de la carte puissance, je vois que la résistance de 100 ohms est HS. Après recherche sur le forum je suppose qu'il y a un autre problème. Serait-il...
• 10. Réparation carte lave vaisselle Bosch SMI53M86EU

  N°19036 : Bonjour. Après avoir longuement parcouru les discussions, je me permets de vous demander les coordonnées de mamigas pour une réparation d'un module de puissance d'un lave vaisselle Bosch SMI53M86EU, je ne m'en sors...

Informations sur le forum Électroménager Informations sur le moteur du forum Mentions légales
