Dépannage Forum Électroménager : Sèche linge Curtiss CSE60 chauffe sous tension
Bonjour,
Mon sèche linge Curtiss CSE60 ne chauffait plus, après recherche de la panne (contrôle des thermostats), j'ai remplacé la résistance.
Depuis, il chauffe bien mais problème, cela dès que je branche l'appareil au secteur.
Le sèche linge démarre bien uniquement si activation de l'interrupteur départ et programmateur.
J'ai vérifié les branchements des phases que je n'avais pas touchées, a priori OK.
Ma question est : le problème pourrait-il venir du relai dont je ne connais pas toutes les fonctions mais qui au travers ce que j'ai pu lire sur les forums, contrôle la résistance ?
Merci de votre aide.
Mon sèche linge Curtiss CSE60 ne chauffait plus, après recherche de la panne (contrôle des thermostats), j'ai remplacé la résistance.
Depuis, il chauffe bien mais problème, cela dès que je branche l'appareil au secteur.
Le sèche linge démarre bien uniquement si activation de l'interrupteur départ et programmateur.
J'ai vérifié les branchements des phases que je n'avais pas touchées, a priori OK.
Ma question est : le problème pourrait-il venir du relai dont je ne connais pas toutes les fonctions mais qui au travers ce que j'ai pu lire sur les forums, contrôle la résistance ?
Merci de votre aide.
19 janvier 2014 à 10:20
Panne sèche linge réponse 1
Sèche linge Curtiss CSE60 chauffe sous tension
Bonjour.
Contrôlez le câblage.
Salutations.
Schéma sèche-linge Curtiss CSE60.pdf
** Vous devez être connecté en tant que membre pour voir ce document **
Contrôlez le câblage.
Salutations.
Schéma sèche-linge Curtiss CSE60.pdf
** Vous devez être connecté en tant que membre pour voir ce document **
19 janvier 2014 à 14:06
Panne sèche linge réponse 2
Sèche linge Curtiss CSE60 chauffe sous tension
Merci pour la réponse.
Je cherchais ce document.
Je vais regarder mais j'avoue que je ne lis pas un schéma de câblage couramment.
Cordialement.
Je cherchais ce document.
Je vais regarder mais j'avoue que je ne lis pas un schéma de câblage couramment.
Cordialement.
19 janvier 2014 à 16:47
Panne sèche linge réponse 3
Sèche linge Curtiss CSE60 chauffe sous tension
Bon courage. Cela en vaut la peine.
Vous avez là une ancienne génération de sèche linge Philips, très bon matériel qui a fait ses preuves.
Salutations.
Vous avez là une ancienne génération de sèche linge Philips, très bon matériel qui a fait ses preuves.
Salutations.
19 janvier 2014 à 18:13
Panne sèche linge réponse 4
Sèche linge Curtiss CSE60 chauffe sous tension
Merci pour les encouragements.
Je confirme, j'ai un peu de mal à lire le schéma, je continue de regarder.
Ci-joint un document pour montrer mes branchements, ce sont a priori les seuls que j'ai touchés, si ça vous parle.
Merci encore.
Cordialement.
Je confirme, j'ai un peu de mal à lire le schéma, je continue de regarder.
Ci-joint un document pour montrer mes branchements, ce sont a priori les seuls que j'ai touchés, si ça vous parle.
Merci encore.
Cordialement.
19 janvier 2014 à 18:38
Panne sèche linge réponse 5
Sèche linge Curtiss CSE60 chauffe sous tension
Bonsoir,
Nous n'avons pas reçu le document dont vous parlez dans votre réponse.
Cordialement.
Nous n'avons pas reçu le document dont vous parlez dans votre réponse.
Cordialement.
19 janvier 2014 à 19:03
Panne sèche linge réponse 7
Sèche linge Curtiss CSE60 chauffe sous tension
Là il y a un problème de câblage.
19 janvier 2014 à 20:10
Panne sèche linge réponse 8
Sèche linge Curtiss CSE60 chauffe sous tension
Bonjour.
Je n'arrive pas à voir où le câblage est mauvais.

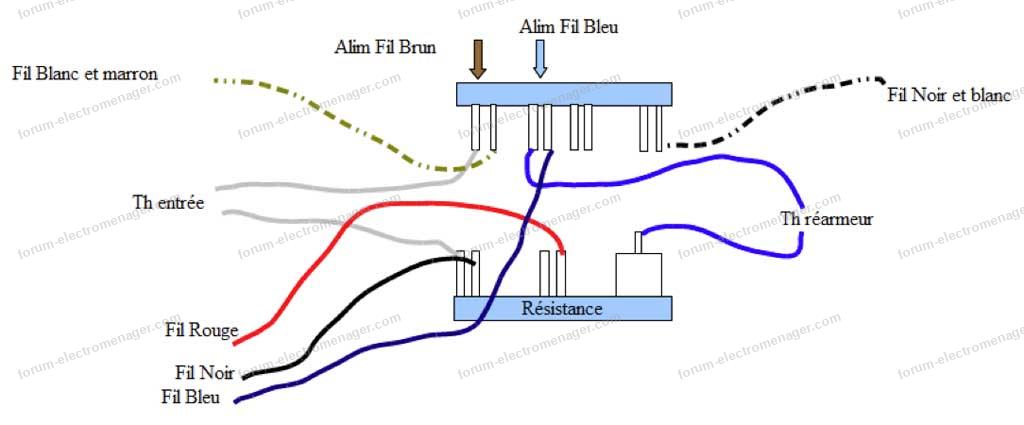

J'ai trouvé cette image et cette explication sur internet, ça ne m'a pas l'air loin de ce que j'ai fait.
Extrait internet :
Cordialement.
Pour agrandir l'image, cliquez dessus.

Je n'arrive pas à voir où le câblage est mauvais.
J'ai trouvé cette image et cette explication sur internet, ça ne m'a pas l'air loin de ce que j'ai fait.
Extrait internet :
Citation :
Tu branches le fil Bleu du contacteur de sécurité sur Neutre de l'alim (Fil Bleu), et le Bleu du programmateur. Le Bleu de la résistance sur le contacteur de sécurité. - Tu connectes le gris du Klixon sur la 4ème causse et avec le Blanc-Marron. - Tu connectes le Blanc-Noir sur la Phase de l'alim (Le Noir). J'ai juste un doute entre le blanc-marron et le blanc-noir. S'ils viennent bien du programmateur, l'un ramène l'alim au programmateur et l'autre alimente le klixon pour alimenter la résistance au lancement d'un programme
Cordialement.
Pour agrandir l'image, cliquez dessus.

20 janvier 2014 à 19:13
Panne sèche linge réponse 9
Sèche linge Curtiss CSE60 chauffe sous tension
Essayez de débrancher le fil du thermostat d'entrée qui est avec le blanc marron et le brancher sur le blanc noir.
Salutations.
Salutations.
20 janvier 2014 à 21:01
Panne sèche linge réponse 10
Sèche linge Curtiss CSE60 chauffe sous tension
Bonjour,
Bingo, ça a l'air d'être bon, j'avais interverti le marron blanc et le noir blanc mais je n'avais pas pensé à déplacer le fil du thermostat.
Normalement le problème est résolu.
Merci du temps que vous m'avez consacré.
Cordialement.
Bingo, ça a l'air d'être bon, j'avais interverti le marron blanc et le noir blanc mais je n'avais pas pensé à déplacer le fil du thermostat.
Normalement le problème est résolu.
Merci du temps que vous m'avez consacré.
Cordialement.
23 janvier 2014 à 18:37
Panne sèche linge réponse 11
Sèche linge Curtiss CSE60 chauffe sous tension
Bon boulot.
23 janvier 2014 à 19:00
Panne sèche linge réponse 12
Invité

Sèche linge Curtiss CSE60 chauffe sous tension
Invité

Bonjour.
Une question : J'ai un sèche linge Curtiss CSE60E il ne chauffe plus, air froid, donc j'ai suivi le schéma qui a été proposé, mais quand je le branche la résistance chauffe directe sans que mon sèche linge soit en route.
Est-ce que c'est normal ? Merci.
Une question : J'ai un sèche linge Curtiss CSE60E il ne chauffe plus, air froid, donc j'ai suivi le schéma qui a été proposé, mais quand je le branche la résistance chauffe directe sans que mon sèche linge soit en route.
Est-ce que c'est normal ? Merci.
17 juin 2014 à 14:05
Panne sèche linge réponse 13
Sèche linge Curtiss CSE60 chauffe sous tension
Bonjour.
Erreur de branchement.
Salutations.
Erreur de branchement.
Salutations.
18 juin 2014 à 13:04
Panne sèche linge réponse 14
Invité

Sèche linge Curtiss CSE60 chauffe sous tension
Invité

Bonjour,
Quelqu'un aurait-il le schéma de câblage pour mon sèche linge Curtiss CSE 60 EDI.
Merci d'avance.
Quelqu'un aurait-il le schéma de câblage pour mon sèche linge Curtiss CSE 60 EDI.
Merci d'avance.
14 août 2014 à 14:14
Panne sèche linge réponse 15
Invité

Sèche linge Curtiss CSE60 chauffe sous tension
Invité

Bonjour.
Le schéma est disponible en réponse N°2.
(Vous devez être connecté en tant que membre pour voir le schéma)
Le schéma est disponible en réponse N°2.
(Vous devez être connecté en tant que membre pour voir le schéma)
14 août 2014 à 17:54
Panne sèche linge réponse 16
Sèche linge Curtiss CSE60 chauffe sous tension
Bonjour.
Auriez-vous les branchements en photo car j'ai changé la résistance et je n'ai pas pris de photo et impossible à retrouver le branchement ? Merci.
Auriez-vous les branchements en photo car j'ai changé la résistance et je n'ai pas pris de photo et impossible à retrouver le branchement ? Merci.
29 janvier 2021 à 15:51
