Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Actuellement
23 545
questions dans le
forum électroménager
17171
Question forum dépannage : Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour,
Mon lave-linge Samsung WF0714Y7E ne s'allume plus (aucun voyant ne s'allume).
Avez-vous des pistes de recherche ?
Auriez-vous un schéma électrique ?
D'avance merci pour votre aide.
Bien à vous.
Mon lave-linge Samsung WF0714Y7E ne s'allume plus (aucun voyant ne s'allume).
Avez-vous des pistes de recherche ?
Auriez-vous un schéma électrique ?
D'avance merci pour votre aide.
Bien à vous.
23 mars 2016 à 14:05
Réponse 1 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour.
Quelques indications.
Tout d'abord vérifier la prise de courant et mesurer si le secteur 230V arrive bien au niveau de la carte.
Si il y a un interrupteur marche arrêt tester la continuité de cet inter en position marche.
Si tout ça est bon alors c'est sans doute la partie alimentation de la carte de contrôle qui est HS suite à une surtension du secteur.
Cette alimentation fabrique à partir du secteur 2 ou 3 tensions du 5 volts pour alimenter l'électronique de la carte du 12 volts pour alimenter les bobines des relais qui sont sur la carte et des fois du +19 ou 24 volts pour un module de gestion d'humidité.
Cette alim est pilotée par un circuit appelé power switcher qui peut se mettre en c/c.
Ce circuit a 7 ou 8 broches est suivant les marques soit :
LNK304/305 /364 TNY 256/264 VIPER 12AS /24A TEA1522T ou ??
Vous ne trouverez pas le schéma électrique de l'appareil : réservé aux professionnels et payant et le schéma de la carte n'est pas diffusé.
Cordialement.
Quelques indications.
Tout d'abord vérifier la prise de courant et mesurer si le secteur 230V arrive bien au niveau de la carte.
Si il y a un interrupteur marche arrêt tester la continuité de cet inter en position marche.
Si tout ça est bon alors c'est sans doute la partie alimentation de la carte de contrôle qui est HS suite à une surtension du secteur.
Cette alimentation fabrique à partir du secteur 2 ou 3 tensions du 5 volts pour alimenter l'électronique de la carte du 12 volts pour alimenter les bobines des relais qui sont sur la carte et des fois du +19 ou 24 volts pour un module de gestion d'humidité.
Cette alim est pilotée par un circuit appelé power switcher qui peut se mettre en c/c.
Ce circuit a 7 ou 8 broches est suivant les marques soit :
LNK304/305 /364 TNY 256/264 VIPER 12AS /24A TEA1522T ou ??
Vous ne trouverez pas le schéma électrique de l'appareil : réservé aux professionnels et payant et le schéma de la carte n'est pas diffusé.
Cordialement.
24 mars 2016 à 08:53
Réponse 2 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour Mamigas,
Tout d'abord merci pour vos conseils.
Je n'ai pas pu contrôler que le 220V arrive sur la carte (il arrive bien aux bornes du déparasiteur en tout cas), mais en suivant les 2 câbles d'alim, on dirait qu'une des 2 phases passe par l'interrupteur de sécurité de la porte.
Est-ce possible ?
Je regarde ce soir les différents points que vous me renseignez.
Bien à vous et bonne journée.
Tout d'abord merci pour vos conseils.
Je n'ai pas pu contrôler que le 220V arrive sur la carte (il arrive bien aux bornes du déparasiteur en tout cas), mais en suivant les 2 câbles d'alim, on dirait qu'une des 2 phases passe par l'interrupteur de sécurité de la porte.
Est-ce possible ?
Je regarde ce soir les différents points que vous me renseignez.
Bien à vous et bonne journée.
24 mars 2016 à 09:04
Réponse 3 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour.
Je ne connais pas le matos Samsung mais faire passer phase ou neutre par le switch de porte c'est possible faudra alors (machine débranchée) tester sa continuité à l'ohmmètre.
En principe sur les machines que je connais le secteur arrive directement sur la carte après le filtre antiparasites /EMI via un interrupteur bipolaire qui coupe phase ET neutre et l'inter de porte quand il est ouverte (porte ouverte) ne fait que couper le neutre sur le retour des composants tels que moteur tambour pompe de vidange, électrovannes alors que la résistance de chauffe (thermo plongeur) est alimentée à part via un relais de puissance piloté par le pressostat.
Cordialement.
Je ne connais pas le matos Samsung mais faire passer phase ou neutre par le switch de porte c'est possible faudra alors (machine débranchée) tester sa continuité à l'ohmmètre.
En principe sur les machines que je connais le secteur arrive directement sur la carte après le filtre antiparasites /EMI via un interrupteur bipolaire qui coupe phase ET neutre et l'inter de porte quand il est ouverte (porte ouverte) ne fait que couper le neutre sur le retour des composants tels que moteur tambour pompe de vidange, électrovannes alors que la résistance de chauffe (thermo plongeur) est alimentée à part via un relais de puissance piloté par le pressostat.
Cordialement.
24 mars 2016 à 09:41
Réponse 4 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Bonjour, j'ai le même appareil avec la même panne !
Avez-vous trouvé une solution ? Ou une piste ?
Merci !
Steph
Avez-vous trouvé une solution ? Ou une piste ?
Merci !
Steph
23 avril 2016 à 14:29
Réponse 5 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
@Steph,
Carte mère foutue.
Trop chère par rapport au prix de l'appareil !
Achat d'un nouveau lave-linge.
Carte mère foutue.
Trop chère par rapport au prix de l'appareil !
Achat d'un nouveau lave-linge.
25 avril 2016 à 07:43
Réponse 6 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour,
Une carte de contrôle HS quand l'appareil ne s'allume pas à la mise sous tension ça arrive.
Souvent c'est uniquement la partie alimentation de la carte qui est grillée suite à une surtension sur le secteur 230 volts.
Avec les schémas de la carte (si on ne l'a pas il faut le relever..... crayon papier loupe, c'est faisable) puis tester la chaine alimentation.
Le plus souvent il y a 3 ou composants standards à remplacer... et en définitive non seulement ça coûte moins cher que de remplacer la carte mais en plus ça évite de créer de nouveaux déchets.
Par contre effectivement quand c'est le circuit microcontrôleur qui est HS la carte est fichue car non seulement ce composant (qui le plus souvent a plus de 60 broches) est très difficile à remplacer mais il est introuvable dans le commerce dans sa forme programmée.
C'est ce que je fais quand il m'arrive de réparer des cartes de contrôle.
Cordialement. mamigas.
Une carte de contrôle HS quand l'appareil ne s'allume pas à la mise sous tension ça arrive.
Souvent c'est uniquement la partie alimentation de la carte qui est grillée suite à une surtension sur le secteur 230 volts.
Avec les schémas de la carte (si on ne l'a pas il faut le relever..... crayon papier loupe, c'est faisable) puis tester la chaine alimentation.
Le plus souvent il y a 3 ou composants standards à remplacer... et en définitive non seulement ça coûte moins cher que de remplacer la carte mais en plus ça évite de créer de nouveaux déchets.
Par contre effectivement quand c'est le circuit microcontrôleur qui est HS la carte est fichue car non seulement ce composant (qui le plus souvent a plus de 60 broches) est très difficile à remplacer mais il est introuvable dans le commerce dans sa forme programmée.
C'est ce que je fais quand il m'arrive de réparer des cartes de contrôle.
Cordialement. mamigas.
25 avril 2016 à 08:44
Réponse 7 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Bonjour Mamigas et les autres,
Merci pour votre réponse.
J'ai réussi à démonter la carte de contrôle et à l’amener dans un repair café, mais la personne n'a rien pu faire.
Je pourrais simplement tenter de retrouver une nouvelle carte mère mais je me demandais combien elle coûtait (à l'invité qui a démarré le tread) car la machine était assez chère (600€ il y a 4 ans), la CM est si chère que ça à remplacer ??
J'ai cherché (sans sa référence exacte, mais avec la référence de la machine) sur des sites de pièces et je ne l'ai même pas trouvée...
Au repair café il s'est borné à vérifier que le courant arrivait dans la carte par le petit câble qui vient du noise filter, ce qui semblait être le cas... Mais Il faudrait tester que du courant arrive bien à la carte (puisque je n'ai pas pu amener toute la machine. ;)
J'ai récupéré un vieux testeur mais trop vieux, ne marche plus... Je vais essayer un autre repair café demain...
Merci pour votre aide !
P. S. : au fait, hello2lu avez-vous réussi à faire la réparation ? Qu'en est-il ?
Merci.
Merci pour votre réponse.
J'ai réussi à démonter la carte de contrôle et à l’amener dans un repair café, mais la personne n'a rien pu faire.
Je pourrais simplement tenter de retrouver une nouvelle carte mère mais je me demandais combien elle coûtait (à l'invité qui a démarré le tread) car la machine était assez chère (600€ il y a 4 ans), la CM est si chère que ça à remplacer ??
J'ai cherché (sans sa référence exacte, mais avec la référence de la machine) sur des sites de pièces et je ne l'ai même pas trouvée...
Au repair café il s'est borné à vérifier que le courant arrivait dans la carte par le petit câble qui vient du noise filter, ce qui semblait être le cas... Mais Il faudrait tester que du courant arrive bien à la carte (puisque je n'ai pas pu amener toute la machine. ;)
J'ai récupéré un vieux testeur mais trop vieux, ne marche plus... Je vais essayer un autre repair café demain...
Merci pour votre aide !
P. S. : au fait, hello2lu avez-vous réussi à faire la réparation ? Qu'en est-il ?
Merci.
14 mai 2016 à 12:21
Réponse 8 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour.
C'est vrai que les cartes de contrôle sont onéreuses !
Si vous pouviez mettre sur le site une ou plusieurs photos de BONNE DÉFINITION (zoomable) de votre carte côté COMPOSANTS, je pourrai peut-être en dire plus sur la panne (peut-être).
Cordialement.
mamigas
C'est vrai que les cartes de contrôle sont onéreuses !
Si vous pouviez mettre sur le site une ou plusieurs photos de BONNE DÉFINITION (zoomable) de votre carte côté COMPOSANTS, je pourrai peut-être en dire plus sur la panne (peut-être).
Cordialement.
mamigas
14 mai 2016 à 17:16
Réponse 9 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Bonsoir Mamigas,
Voici une photo, mais je ne suis pas sûr que ce soit les composants... désolé je suis un béotien...;) (je mets l'autre côté aussi, allez !).
Pour le reste, je reviens d'un repair café où le test a été plus loin cette fois : les diodes de l'autre côté de la carte ont été testées (j'ai fait une photo aussi de ce côté) ainsi que l'alim (que vous mentionniez) et qui semble fonctionnelle !
Néanmoins, quand on alimente la carte (seule, sortie de la machine bien sûr) on ne peut pas l'allumer - les boutons ont aussi été testés avec succès).
J'ai re-checké les câbles aussi qui alimentent la carte. Certaines résistances ont aussi été testées.
Donc d'après eux, soit c'est le CPU et la carte est foutue, soit c'est l'alimentation qui n'arrive pas sur la carte.
Ou alors il y a un système de feed back avec d'autres senseurs qui, s'ils ne sont pas là (et la machine n'était pas là, seule la carte a été testée) qui empêchent le courant de passer.
Mais il me semble alors que j'aurais quand même un message d'erreur sur la carte...
Voilà ce que j'ai rassemblé comme infos... Donc en gros il faut que j'arrive à déterminer, il me semble, si du courant arrive sur les connecteurs de la carte...
Qu’en pensez-vous ? N'y a-t-il pas un fusible caché en amont de la carte, dans le noise filter ?
Un grand merci déjà pour votre aide !
Cordialement, Steph
Pour agrandir les images, cliquez dessus.
Voici une photo, mais je ne suis pas sûr que ce soit les composants... désolé je suis un béotien...;) (je mets l'autre côté aussi, allez !).
Pour le reste, je reviens d'un repair café où le test a été plus loin cette fois : les diodes de l'autre côté de la carte ont été testées (j'ai fait une photo aussi de ce côté) ainsi que l'alim (que vous mentionniez) et qui semble fonctionnelle !
Néanmoins, quand on alimente la carte (seule, sortie de la machine bien sûr) on ne peut pas l'allumer - les boutons ont aussi été testés avec succès).
J'ai re-checké les câbles aussi qui alimentent la carte. Certaines résistances ont aussi été testées.
Donc d'après eux, soit c'est le CPU et la carte est foutue, soit c'est l'alimentation qui n'arrive pas sur la carte.
Ou alors il y a un système de feed back avec d'autres senseurs qui, s'ils ne sont pas là (et la machine n'était pas là, seule la carte a été testée) qui empêchent le courant de passer.
Mais il me semble alors que j'aurais quand même un message d'erreur sur la carte...
Voilà ce que j'ai rassemblé comme infos... Donc en gros il faut que j'arrive à déterminer, il me semble, si du courant arrive sur les connecteurs de la carte...
Qu’en pensez-vous ? N'y a-t-il pas un fusible caché en amont de la carte, dans le noise filter ?
Un grand merci déjà pour votre aide !
Cordialement, Steph
Pour agrandir les images, cliquez dessus.
15 mai 2016 à 19:52
Réponse 10 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour,
Pour information les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum Climatisation.
Cordialement.
Pour information les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum Climatisation.
Cordialement.
15 mai 2016 à 20:01
Réponse 11 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonsoir.
La carte que vous mettez en photo est la carte d'affichage, la photo verte est le côté soudures et l'autre le côté composants.
Je ne pense pas que cette carte soit concernée ; il doit y avoir dans la machine une autre carte sur laquelle arrive le secteur 230 et qui, elle, fabrique d'autres tensions pour alimenter l’électronique par exemple du 5v et du 12 volts.
C'est à mon avis cette autre carte qui est concernée.
Pour la trouver suivez le câble secteur il doit, peut-être après le passage par un filtre arriver sur cette fameuse carte pour lui fournir le 230v.
SUIVEZ LE CÂBLE SECTEUR AVEC SES 3 FILS : bleu le neutre rouge ou marron ou noir, la phase et jaune/vert : la terre et là où ils arrivent doit être la carte en panne.
Bonne recherche, je reste à dispo !
mamigas
La carte que vous mettez en photo est la carte d'affichage, la photo verte est le côté soudures et l'autre le côté composants.
Je ne pense pas que cette carte soit concernée ; il doit y avoir dans la machine une autre carte sur laquelle arrive le secteur 230 et qui, elle, fabrique d'autres tensions pour alimenter l’électronique par exemple du 5v et du 12 volts.
C'est à mon avis cette autre carte qui est concernée.
Pour la trouver suivez le câble secteur il doit, peut-être après le passage par un filtre arriver sur cette fameuse carte pour lui fournir le 230v.
SUIVEZ LE CÂBLE SECTEUR AVEC SES 3 FILS : bleu le neutre rouge ou marron ou noir, la phase et jaune/vert : la terre et là où ils arrivent doit être la carte en panne.
Bonne recherche, je reste à dispo !
mamigas
15 mai 2016 à 20:37
Réponse 12 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Re bonsoir.
En "creusant" un peu votre problème j'ai trouvé une vue de la carte qui, d'après moi, serait en panne.
Je vous joins une photo (c'est un document word).
Cette carte qui reçoit le secteur doit être enfermée dans une "boite plastique" ??
Il faut la trouver mais comme je ne connais pas les appareils Samsung, je ne peux vous en dire plus.
Cordialement.
mamigas
Pour agrandir l'image, cliquez dessus.
En "creusant" un peu votre problème j'ai trouvé une vue de la carte qui, d'après moi, serait en panne.
Je vous joins une photo (c'est un document word).
Cette carte qui reçoit le secteur doit être enfermée dans une "boite plastique" ??
Il faut la trouver mais comme je ne connais pas les appareils Samsung, je ne peux vous en dire plus.
Cordialement.
mamigas
Pour agrandir l'image, cliquez dessus.
15 mai 2016 à 22:08
Réponse 13 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Bonsoir/bonjour Mamigas, merci pour votre réactivité !
Mais ne faites pas d'heure sup pour ma machine. ;)

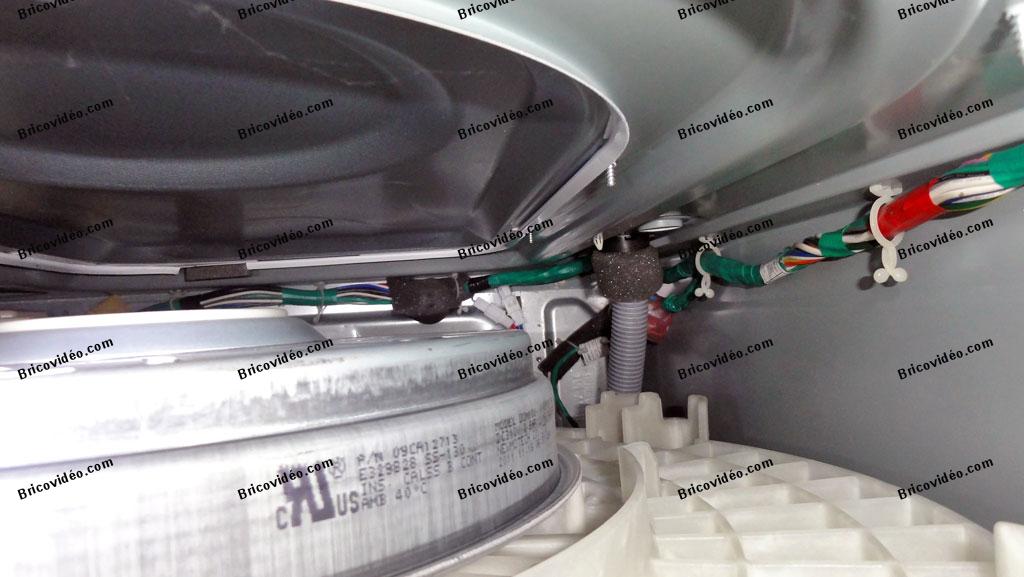

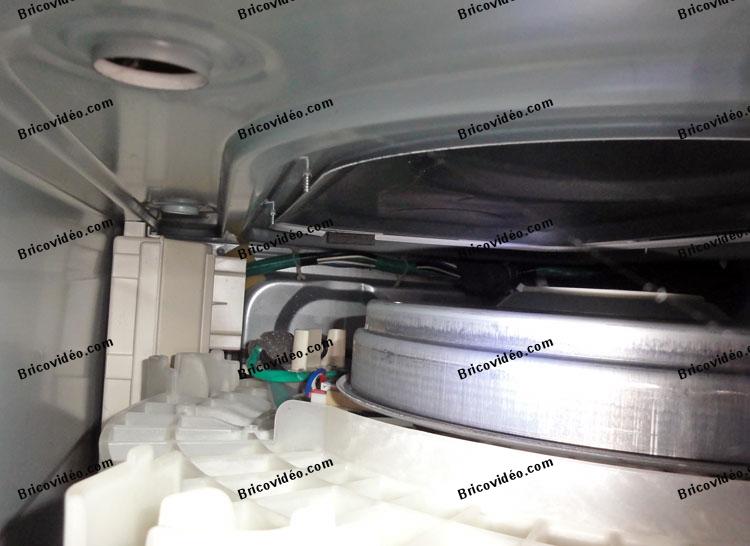

Voilà les photos de l'arrivée du courant, à mes yeux je ne vois que le noise filter avant cette carte, que je crois être quand même le cerveau de la machine, non ? Sinon le connecteur qui pend à droite de la 2ème photo est celui qui s'enfiche sur la CM, ou d'affichage comme vous dites.
J'ai aussi trouvé un éclaté d'une machine très proche, mais sans légende...
Bonne soirée / journée !!
steph
vue eclatee lave linge samsung wf0714y7e.pdf
Pour agrandir les images, cliquez dessus.
Mais ne faites pas d'heure sup pour ma machine. ;)
Voilà les photos de l'arrivée du courant, à mes yeux je ne vois que le noise filter avant cette carte, que je crois être quand même le cerveau de la machine, non ? Sinon le connecteur qui pend à droite de la 2ème photo est celui qui s'enfiche sur la CM, ou d'affichage comme vous dites.
J'ai aussi trouvé un éclaté d'une machine très proche, mais sans légende...
Bonne soirée / journée !!
steph
vue eclatee lave linge samsung wf0714y7e.pdf
Pour agrandir les images, cliquez dessus.
15 mai 2016 à 22:37
Réponse 14 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Rebonsoir,
Réponses croisées.

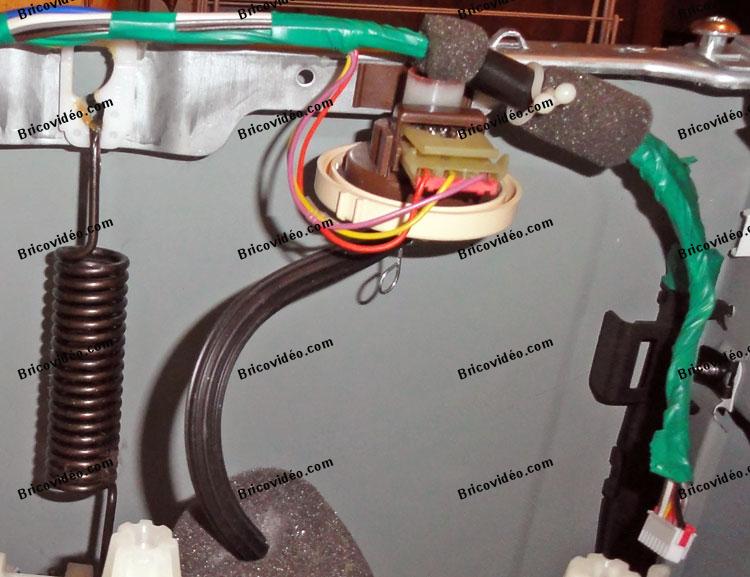

J'ai un peu cherché cette boite, en regardant l'éclaté il me semble être en bas à gauche et à l'arrière de la machine, je joins les photos.
Il me faut un multimètre je crois non ?
Cordialement.
Steph
Pour agrandir les images, cliquez dessus.
Réponses croisées.
J'ai un peu cherché cette boite, en regardant l'éclaté il me semble être en bas à gauche et à l'arrière de la machine, je joins les photos.
Il me faut un multimètre je crois non ?
Cordialement.
Steph
Pour agrandir les images, cliquez dessus.
15 mai 2016 à 23:03
Réponse 15 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Suite...
Et il va surtout falloir trouver un moyen d'accéder à cette boite et la démonter...
Il semble bien que ce soit un cube sans vis, la coque...
Je passerais alors par l'arrière, il y a une plaque vissée en vis à vis avec le tambour, elle est faite j'imagine pour y accéder... au tambour... et j'espère à cette boite aussi.
Je vais donc essayer ça...
Et il va surtout falloir trouver un moyen d'accéder à cette boite et la démonter...
Il semble bien que ce soit un cube sans vis, la coque...
Je passerais alors par l'arrière, il y a une plaque vissée en vis à vis avec le tambour, elle est faite j'imagine pour y accéder... au tambour... et j'espère à cette boite aussi.
Je vais donc essayer ça...
17 mai 2016 à 13:57
Réponse 16 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour.
Photo 1 filtre EMI les 3 fils qui arrivent : marron = phase bleu = neutre et jaune/vert = terre (input).
Des bornes output 3 fils repartent, ils vont là où se trouve la carte en panne, peut-être après passage pas un interrupteur double je ne le sais pas.
Je ne vois pas quelle boite vous voulez ouvrir ??? Les 3 fils sortie filtre rentrent dans cette boite ???
Cordialement.
mamigas
Photo 1 filtre EMI les 3 fils qui arrivent : marron = phase bleu = neutre et jaune/vert = terre (input).
Des bornes output 3 fils repartent, ils vont là où se trouve la carte en panne, peut-être après passage pas un interrupteur double je ne le sais pas.
Je ne vois pas quelle boite vous voulez ouvrir ??? Les 3 fils sortie filtre rentrent dans cette boite ???
Cordialement.
mamigas
17 mai 2016 à 16:26
Réponse 17 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Bonjour.
Sur la photo, prise en vue topshot, vue "hélicoptère", vous voyez à gauche tout en bas de la machine, photo prise côté arrière, une boite blanche.
Sur l'éclaté de la machine en format pdf (l'avez-vous vu ? réponse 13 du fil de discussion) posté avant, on la voit bien sur la première planche, en bas, à gauche et à l'arrière machine, et les n° des pièces sont : 16 (la boite) 17 (la carte) 18 19 (des composants ?).
Si vous me confirmez que c'est ça (honnêtement je ne vois rien d'autre) je vais essayer de l'atteindre.
Et oui il y a du courant qui part du noise filter et qui va par là, je relèverai le chemin exact tout à l'heure, mais je crois vraiment que c'est ça...
Merci !
Sur la photo, prise en vue topshot, vue "hélicoptère", vous voyez à gauche tout en bas de la machine, photo prise côté arrière, une boite blanche.
Sur l'éclaté de la machine en format pdf (l'avez-vous vu ? réponse 13 du fil de discussion) posté avant, on la voit bien sur la première planche, en bas, à gauche et à l'arrière machine, et les n° des pièces sont : 16 (la boite) 17 (la carte) 18 19 (des composants ?).
Si vous me confirmez que c'est ça (honnêtement je ne vois rien d'autre) je vais essayer de l'atteindre.
Et oui il y a du courant qui part du noise filter et qui va par là, je relèverai le chemin exact tout à l'heure, mais je crois vraiment que c'est ça...
Merci !
18 mai 2016 à 10:40
Réponse 18 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour.
Comme je l'ai déjà écrit, je ne connais pas les appareils Samsung et je ne peux en dire plus.
Cordialement.
mamigas
Comme je l'ai déjà écrit, je ne connais pas les appareils Samsung et je ne peux en dire plus.
Cordialement.
mamigas
18 mai 2016 à 13:53
Réponse 19 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Bonjour,
Suite : j'ai donc ouvert la machine par l'arrière pour accéder à cette boite : ça semble bien être l'alim, non ?
Les fils qui sortent du noise filter plongent dans une nasse de fils donc la majeur partie va vers cette boite, et on voit une sorte de transfo qui en sort.
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
Suite : j'ai donc ouvert la machine par l'arrière pour accéder à cette boite : ça semble bien être l'alim, non ?
Les fils qui sortent du noise filter plongent dans une nasse de fils donc la majeur partie va vers cette boite, et on voit une sorte de transfo qui en sort.
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
24 mai 2016 à 17:45
Réponse 20 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Bonjour,
une vue de l’intérieur, il y a comme une couche de plastique mou qui recouvre le tout, y a il moyen d'accéder aux composants?
Pourriez vous juste encore me dire si selon vous, bien que vous ne connaissiez pas les machines Samsung, c'est accessible ou pas ? C'est classique ds les machines à laver, ça empêche ou n'empêche pas une intervention ?
Y a il moyen de tester une telle carte ?
Merci...
Pour agrandir les images, cliquez dessus.
une vue de l’intérieur, il y a comme une couche de plastique mou qui recouvre le tout, y a il moyen d'accéder aux composants?
Pourriez vous juste encore me dire si selon vous, bien que vous ne connaissiez pas les machines Samsung, c'est accessible ou pas ? C'est classique ds les machines à laver, ça empêche ou n'empêche pas une intervention ?
Y a il moyen de tester une telle carte ?
Merci...
Pour agrandir les images, cliquez dessus.
31 mai 2016 à 16:39
Réponse 21 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour.
Ce que je peux vous dire c'est que chez les autres fabricants on ne trouve pas cette couche de résine transparente on peut alors tenter une réparation par échange de composants.
Ici chez Samsung ça semble impossible je suppose que si on pose la question la réponse officielle est que cette résine sert à empêcher l'humidité de corroder le circuit imprimé et d'abimer les composants.
Plus probable cette couche est là pour empêcher toute intervention sur la carte et donc remplacer le module en cas de panne..... vive le gaspillage !
Tester une telle carte me parait difficile voire impossible.
Cordialement.
Ce que je peux vous dire c'est que chez les autres fabricants on ne trouve pas cette couche de résine transparente on peut alors tenter une réparation par échange de composants.
Ici chez Samsung ça semble impossible je suppose que si on pose la question la réponse officielle est que cette résine sert à empêcher l'humidité de corroder le circuit imprimé et d'abimer les composants.
Plus probable cette couche est là pour empêcher toute intervention sur la carte et donc remplacer le module en cas de panne..... vive le gaspillage !
Tester une telle carte me parait difficile voire impossible.
Cordialement.
31 mai 2016 à 17:21
Réponse 22 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Cher Mamigas, merci...
Et d'après vous c'est donc bien cette carte qui est en panne ?
En gros je n'aurais plus que l'option appel d'un technicien agrée et remplacement au prix fort de la carte...
Elle doit couter ds les 170€, plus 70€ de main d’œuvre..
Et donc c'est ça ou une nouvelle machine...?
Et bien, merci Samsung!
Et d'après vous c'est donc bien cette carte qui est en panne ?
En gros je n'aurais plus que l'option appel d'un technicien agrée et remplacement au prix fort de la carte...
Elle doit couter ds les 170€, plus 70€ de main d’œuvre..
Et donc c'est ça ou une nouvelle machine...?
Et bien, merci Samsung!
31 mai 2016 à 17:46
Réponse 23 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonsoir.
Et oui de grandes chances que ça soit cette carte qui à sa partie alimentation HS.
Je ne connais pas le design Samsung mais tous les autres ou presque ( par souci d'économie ) ont imaginé une carte qui fonctionne avec toute tension secteur 50/60 Hz comprises entre 85v et 265v c'est bien sur le papier mais il faut trouver des compromis où ça fonctionne sans problème @85v et alors @265 ??
En France Mr ERDF livre un secteur 230v +/-10% ce qui fait déjà 253volts proche de la limite haute.
Si la ligne est perturbée par des variations de charge, si le temps est orageux, si ..... alors on peut avoir des pointes de tension @ 265 voire 270 v brèves mais réelles.
Les alim de certaines cartes vont tenir le choc et d'autres non. un composant qu'on appelle power switcher se met en court-circuit et il entraine dans sa chute plusieurs (3 ou 4) autres composants.
Sur les cartes "accessibles" où on peut accéder aux composants, si on a le schéma de la carte, c'est réparable à condition de bien choisir les composants de remplacement.
Sur votre carte par contre il est impossible de placer une pointe de touche de mesure sur un composant alors ....... c'est fichu (et c'est étudié pour !)
Bien cordialement
mamigas qui n'a aucune action chez les fabricants de blanc quels qu'ils soient !
Et oui de grandes chances que ça soit cette carte qui à sa partie alimentation HS.
Je ne connais pas le design Samsung mais tous les autres ou presque ( par souci d'économie ) ont imaginé une carte qui fonctionne avec toute tension secteur 50/60 Hz comprises entre 85v et 265v c'est bien sur le papier mais il faut trouver des compromis où ça fonctionne sans problème @85v et alors @265 ??
En France Mr ERDF livre un secteur 230v +/-10% ce qui fait déjà 253volts proche de la limite haute.
Si la ligne est perturbée par des variations de charge, si le temps est orageux, si ..... alors on peut avoir des pointes de tension @ 265 voire 270 v brèves mais réelles.
Les alim de certaines cartes vont tenir le choc et d'autres non. un composant qu'on appelle power switcher se met en court-circuit et il entraine dans sa chute plusieurs (3 ou 4) autres composants.
Sur les cartes "accessibles" où on peut accéder aux composants, si on a le schéma de la carte, c'est réparable à condition de bien choisir les composants de remplacement.
Sur votre carte par contre il est impossible de placer une pointe de touche de mesure sur un composant alors ....... c'est fichu (et c'est étudié pour !)
Bien cordialement
mamigas qui n'a aucune action chez les fabricants de blanc quels qu'ils soient !
31 mai 2016 à 18:52
Réponse 24 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Oui oui oui...
L'électricité ici n'est pas super, on a une assez ancienne installation, beaucoup d'électricité statique aussi, et je ne sais pas si ça peut jouer, une ligne de chemin de fer juste à côté (en tunnel mais bon).
Alors je me demandais pour l'avenir si il ne serait pas judicieux, si cela existe, de placer une sorte de protection, il existe des multi prises avec filtrage pour éviter ce genre de surtension ?
D'après vous, cela vaut il la peine de faire appel à un réparateur pro ?
Qu'est ce que cela me couterait grosso modo pour la remettre sur pieds?
Un grand merci pour vos réponses cher Mamigas!
Cordialement,
Stephane
L'électricité ici n'est pas super, on a une assez ancienne installation, beaucoup d'électricité statique aussi, et je ne sais pas si ça peut jouer, une ligne de chemin de fer juste à côté (en tunnel mais bon).
Alors je me demandais pour l'avenir si il ne serait pas judicieux, si cela existe, de placer une sorte de protection, il existe des multi prises avec filtrage pour éviter ce genre de surtension ?
D'après vous, cela vaut il la peine de faire appel à un réparateur pro ?
Qu'est ce que cela me couterait grosso modo pour la remettre sur pieds?
Un grand merci pour vos réponses cher Mamigas!
Cordialement,
Stephane
31 mai 2016 à 20:15
Réponse 25 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonsoir.
Je ne connais pas de dispositif capable d’écrêter correctement les pics tensions.
Il y aurait bien une astuce pour ces appareils conçus pour fonctionner sur tous secteur..... mais bon c'est tirer par les cheveux : alimenter la carte de contrôle en 115 avec un transfo 230/115 uniquement pour la carte de contrôle.
Ça fonctionne.... mais ça fait un peu bidouille
Pour ce qui est de l'intervention il y a plusieurs paramètres à prendre en compte.
Le prix d'achat.
L'age de la machine.
Combien de kms !! (combien de fois utilisée par an même approximativement).
êtes vous satisfait de son utilisation.
Quel serait son prix d'occasion.
Combien coute la réparation et ça je n'en sais rien.
C'est un peu comme une voiture qui a 300 000 kms et cote 1000 euros changer un joint de culasse n'est pas forcément la solution si ça coute 500 euros.
Mais là je suis incompétent pour vous conseiller car mon métier était dans l’électronique spatiale!
Bien cordialement.
mamigas
Je ne connais pas de dispositif capable d’écrêter correctement les pics tensions.
Il y aurait bien une astuce pour ces appareils conçus pour fonctionner sur tous secteur..... mais bon c'est tirer par les cheveux : alimenter la carte de contrôle en 115 avec un transfo 230/115 uniquement pour la carte de contrôle.
Ça fonctionne.... mais ça fait un peu bidouille
Pour ce qui est de l'intervention il y a plusieurs paramètres à prendre en compte.
Le prix d'achat.
L'age de la machine.
Combien de kms !! (combien de fois utilisée par an même approximativement).
êtes vous satisfait de son utilisation.
Quel serait son prix d'occasion.
Combien coute la réparation et ça je n'en sais rien.
C'est un peu comme une voiture qui a 300 000 kms et cote 1000 euros changer un joint de culasse n'est pas forcément la solution si ça coute 500 euros.
Mais là je suis incompétent pour vous conseiller car mon métier était dans l’électronique spatiale!
Bien cordialement.
mamigas
31 mai 2016 à 21:22
Réponse 26 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Bonjour !
3 mois après qu'il soit tombé en panne, j'ai le grand plaisir de vous dire que le voilà réparé !
Pour 8,5€, le prix d'une diode dans le boitier d'alimentation, et un test de tout ce qui pouvait être testé, il fonctionne à nouveau à merveille. ;)
La couche d’époxy qui recouvre le circuit imprimé était heureusement molle et l'ingénieur rencontré au repair café de Bruxelles a pu sans problème le percer avec les bornes du ohmmètre puis gratter pour faire une soudure.
Je crois les doigts pour que ça tienne !!!
Si ça intéresse quelqu'un je peux poster photos et références de la pièce en question.
Un grand merci pour votre aide sans laquelle je n'aurais pu réaliser cela. Et ne perdons pas espoir, avec de la pugnacité on y arrive. ;)
Bonne continuation !
Cordialement
Steph
3 mois après qu'il soit tombé en panne, j'ai le grand plaisir de vous dire que le voilà réparé !
Pour 8,5€, le prix d'une diode dans le boitier d'alimentation, et un test de tout ce qui pouvait être testé, il fonctionne à nouveau à merveille. ;)La couche d’époxy qui recouvre le circuit imprimé était heureusement molle et l'ingénieur rencontré au repair café de Bruxelles a pu sans problème le percer avec les bornes du ohmmètre puis gratter pour faire une soudure.
Je crois les doigts pour que ça tienne !!!
Si ça intéresse quelqu'un je peux poster photos et références de la pièce en question.
Un grand merci pour votre aide sans laquelle je n'aurais pu réaliser cela. Et ne perdons pas espoir, avec de la pugnacité on y arrive. ;)
Bonne continuation !
Cordialement
Steph
17 juillet 2016 à 11:44
Réponse 27 d'un contributeur du forum
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Bonjour Steph
Merci pour votre proposition de nous faire parvenir les photos et références, elles seront certainement utiles à d'autres visiteurs de ce forum.
Cordialement.
Patrice
P. S. : prochainement un texte sur la protection des images sur les Forums de Bricovidéo sera disponible dans la rubrique Votre Avis.
Merci pour votre proposition de nous faire parvenir les photos et références, elles seront certainement utiles à d'autres visiteurs de ce forum.
Cordialement.
Patrice
P. S. : prochainement un texte sur la protection des images sur les Forums de Bricovidéo sera disponible dans la rubrique Votre Avis.
17 juillet 2016 à 11:51
Réponse 28 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Bonjour,
Je viens d'avoir le même problème, mon lave linge ne veut pas s'allumer.
SVP si vous pouvez poster la photo et la référence de la pièce endommagée.
Merci.
Je viens d'avoir le même problème, mon lave linge ne veut pas s'allumer.
SVP si vous pouvez poster la photo et la référence de la pièce endommagée.
Merci.
19 juillet 2016 à 14:56
Réponse 29 d'un contributeur du forum
Invité
Panne lave-linge Samsung WF0714Y7E ne s'allume pas du tout
Invité
Bonjour,
J'ai donc remplacé cette diode - mais je vous conseille fortement de tester ce que vous pouvez sur la carte d'abord, il y a plusieurs diodes et des résistance, des capa etc., je ne sais pas si c'est la même diode bien sûr ! (pê aussi une résistance ou une capa, à voir !).
Mais si c'est la même, ce qui serait assez intéressant de savoir, d'ailleurs, n'hésitez pas à poster le résultat.
Voici les photos, la diode est située au centre de la carte, adossée au radiateur métal. attention, ça chauffe et il faut appliquer de la pâte thermique (comme pour les cpu).
La diode s’achète en magasin. Il faut juste, dans ce cas ci, couper la patte de gauche (car la diode est double, et on a besoin que d'une ici. à voir dans votre cas, soyez sûr de ce que vous faites si c'est une autre diode que celle-ci qui a lâché ;)
Donc il a fallu couper la patte de gauche pour en faire une simple (vous pouvez aussi les souder ensemble avec la patte centrale). Donc c'est la patte de droite (anode) et la centrale (cathode) qui sont connectées.
La patte de la cathode de gauche est soit coupée soit soudée à la centrale.
Toujours donc si c'est la même, j'ai un peu dévié la patte centrale pour l'amener au contact plus à gauche.
L'ancienne diode a été coupée assez haut sur ses pattes, au raz du module.
Voici sa référence : http://www.datasheetarchive.com/2--MBRF10200-datasheet.html#
Faites des photos avant de déconnecter l'alim pour noter les connexions !
La machine fonctionne toujours très bien, c'est le rêve après 3 mois (j'espère pouvoir vous faire gagner du temps) de recherche et d'essais...
Bon courage et bonne chance !
Pour agrandir les images, cliquez dessus.
J'ai donc remplacé cette diode - mais je vous conseille fortement de tester ce que vous pouvez sur la carte d'abord, il y a plusieurs diodes et des résistance, des capa etc., je ne sais pas si c'est la même diode bien sûr ! (pê aussi une résistance ou une capa, à voir !).
Mais si c'est la même, ce qui serait assez intéressant de savoir, d'ailleurs, n'hésitez pas à poster le résultat.
Voici les photos, la diode est située au centre de la carte, adossée au radiateur métal. attention, ça chauffe et il faut appliquer de la pâte thermique (comme pour les cpu).
La diode s’achète en magasin. Il faut juste, dans ce cas ci, couper la patte de gauche (car la diode est double, et on a besoin que d'une ici. à voir dans votre cas, soyez sûr de ce que vous faites si c'est une autre diode que celle-ci qui a lâché ;)
Donc il a fallu couper la patte de gauche pour en faire une simple (vous pouvez aussi les souder ensemble avec la patte centrale). Donc c'est la patte de droite (anode) et la centrale (cathode) qui sont connectées.
La patte de la cathode de gauche est soit coupée soit soudée à la centrale.
Toujours donc si c'est la même, j'ai un peu dévié la patte centrale pour l'amener au contact plus à gauche.
L'ancienne diode a été coupée assez haut sur ses pattes, au raz du module.
Voici sa référence : http://www.datasheetarchive.com/2--MBRF10200-datasheet.html#
Faites des photos avant de déconnecter l'alim pour noter les connexions !
La machine fonctionne toujours très bien, c'est le rêve après 3 mois (j'espère pouvoir vous faire gagner du temps) de recherche et d'essais...
Bon courage et bonne chance !
Pour agrandir les images, cliquez dessus.
04 août 2016 à 13:52
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Électroménager
- 1. Panne lave linge Whirlpool 6 sens ne s'allume plus
- N°5217 : Bonjour. Plus rien ne s'allume sur mon lave linge Whirlpool 6 sens ? Y a t-il un disjoncteur à l'intérieur ? Merci de vos conseils pour le dépannage.
- 2. Lave linge Laden FL1466 ne s'allume plus
- N°19396 : Bonjour. Mon lave linge Laden FL1466 ne s'allume plus, j'ai vérifié l'alimentation qui est OK. Comment accéder à la carte électronique et quelqu'un est-il compétent pour me la changer ? Merci de me donner un mail de...
- 3. Panne lave-linge Whirlpool 6 sens
- N°16731 : Bonjour, La question d'origine, sur le forum électroménager n°5217, ayant dépassé plus de 200 réponses, nous avons déplacé la suite de ce sujet sur cette page. La première partie est consultable en suivant ce lien :...
- 4. Panne lave-linge Laden EV 1167 aucun voyant ne s'allume
- N°12848 : Bonjour. Mon lave-linge Laden EV 1167 est en panne, il a seulement 1 an 1/2, il n'y a plus aucun voyant qui s'allume d'un seul coup, prise testée = bonne, filtre nettoyé OK. D'où peut venir le problème ? Merci.
- 5. Panne code F22 lave linge Whirlpool AWO/D7324
- N°18309 : Bonjour, J'ai acheté un lave linge Whirlpool AWO/D7324 il y a 2 ans et 4 mois, et comme par hasard, elle vient de tomber en panne... code F22. Le panneau de commande s'allume normalement puis quand je veux lancer le cycle...
- 6. Lave linge Electrolux EWP147105W ne s'allume plus
- N°19839 : Bonsoir. J'ai le même souci qu'évoqué dans la question 19372 : Dépannage lave-linge Electrolux 914906407 01 A la réponse 1, mamigas montre la photo de la carte de puissance du lave linge. Sur la mienne que j'ai ouverte,...
- 7. Sèche linge Laden AM 3888 ne s'allume plus
- N°15267 : Bonjour à tous, notre sèche linge Laden AM 3888 ne s'allume plus (aucune réaction au fait de tourner le bouton sur l'une quelconque des positions horaires, aucun voyant ne s'allume à contrario de d'habitude), j'ai donc pour...
- 8. Sèche linge Laden AM 3999 ne s'allume plus
- N°15434 : Bonjour à tous, Comme le titre l'indique, mon sèche linge Laden AM 3999 ne s'allume plus. Il s'est éteint un plein cycle et depuis, plus rien. La prise électrique est fonctionnelle. J'ai donc fait quelques recherches et...
- 9. Lave linge AEG L86560 TL4 ne s'allume plus
- N°16986 : Bonjour à tous, Voilà, mon lave linge ne s'allume plus, c'est un électronique de marque AEG Type L86560TL4. J'ai tout contrôlé au niveau des cartes électroniques. Le courant arrive bien !! Je ne sais plus quoi...
- 10. Lave-linge AEG ne s'allume plus
- N°21143 : Bonjour. Mon lave-linge AEG L75481FL (91453145601) ne s'allume plus. Ça ressemble à un bouton de carte HS: le courant arrive dans la machine. J'ai démonté la carte mais n'ai pas de multimètre pour tester ce bouton... qui...
Informations sur le forum Électroménager Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
