Forum Dépannage Électroménager : Dépannage erreur E09 lave-vaisselle Bosch SMV65N70EU/B3
Bonjour.
Mon lave-vaisselle Bosch SMV65N70EU/B3 affiche une erreur E09.
Pour accéder à la pompe à chaleur, afin de la vérifier et éventuellement la remplacer, il me faut extraire le module électronique.
Or, après avoir débranché l'arrivée courante, il me semble complètement coincé.
Avez-vous des conseils pour le retirer ?
Merci d'avance.
Kiki
Mon lave-vaisselle Bosch SMV65N70EU/B3 affiche une erreur E09.
Pour accéder à la pompe à chaleur, afin de la vérifier et éventuellement la remplacer, il me faut extraire le module électronique.
Or, après avoir débranché l'arrivée courante, il me semble complètement coincé.
Avez-vous des conseils pour le retirer ?
Merci d'avance.
Kiki
14 novembre 2023 à 09:07
Réponse 1 du forum électroménager
Dépannage erreur E09 lave-vaisselle Bosch SMV65N70EU/B3
Bonjour Kiki.
Oui, c'est faisable sans mettre le lave-vaisselle tête en bas et sans déposer le socle du lave-vaisselle.
Pour extraire le boitier de la carte électronique, il faut effectivement déjà débrancher le câble d'alimentation du lave-vaisselle qui est branché directement sur la carte (mais pour vous c'est déjà fait).
Ensuite il faut parvenir à enlever le capot de protection du boitier :
- À l'AR il doit se soulever facilement.
- À l'AV, le capot est clipsé de chaque côté sur un petit tenon de forme carrée appartenant au corps du boitier.
De chaque côté du boitier, ce petit tenon est engagé dans une lumière de forme carrée également et situé très sur l'AV du capot.
Ci-jointes 2 photos prises, l'une du côté intérieur et avec éclairage pour visualiser le tenon par transparence et l'autre de l'extérieur (elles ont été prises sur un lave-vaisselle Siemens, mais le boitier de votre lave-vaisselle Bosch est certainement très voisin de celui de cet autre lave-vaisselle).
Pour le déplissage, il faut préparer une lamelle de plastique rigide de 1cm environ de large, mais la moins épaisse possible (elle peut être prélevée sur une bouteille en plastique par exemple, une canette de boisson voire sur une boite de conserve).
Il est alors possible de passer cette lamelle, au droit du tenon, entre la paroi interne du capot et le corps du boitier.
La lamelle se trouvera ainsi insérée entre le tenon et sa lumière.
Il est préférable de dégager le tenon de sa lumière d'un côté avant de s'intéresser à celui de l'autre côté.
C'est en effet plus facile que de tenter de dégager simultanément les 2 tenons (d'autant que la visibilité est très réduite côté intérieur).
Nota : Si vous utilisez des lamelles métalliques notamment, attention de ne pas endommager les fils électriques qui cheminent tout près des tenons.
Une fois le capot enlevé, le boitier est à déclipser sur son côté extérieur du socle du lave-vaisselle. Il suffit d'écarter le boitier du socle à l'aide d'un tournevis plat par exemple.
Le boitier sorti de son emplacement et déposé hors du socle sans défaire les connexions prenez soin de le mettre dans un sac en plastique, car vous allez vous atteler à la dépose de la pompe chauffante qui peu contenir un peu d'eau.
Cordialement.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Oui, c'est faisable sans mettre le lave-vaisselle tête en bas et sans déposer le socle du lave-vaisselle.
Pour extraire le boitier de la carte électronique, il faut effectivement déjà débrancher le câble d'alimentation du lave-vaisselle qui est branché directement sur la carte (mais pour vous c'est déjà fait).
Ensuite il faut parvenir à enlever le capot de protection du boitier :
- À l'AR il doit se soulever facilement.
- À l'AV, le capot est clipsé de chaque côté sur un petit tenon de forme carrée appartenant au corps du boitier.
De chaque côté du boitier, ce petit tenon est engagé dans une lumière de forme carrée également et situé très sur l'AV du capot.
Ci-jointes 2 photos prises, l'une du côté intérieur et avec éclairage pour visualiser le tenon par transparence et l'autre de l'extérieur (elles ont été prises sur un lave-vaisselle Siemens, mais le boitier de votre lave-vaisselle Bosch est certainement très voisin de celui de cet autre lave-vaisselle).
Pour le déplissage, il faut préparer une lamelle de plastique rigide de 1cm environ de large, mais la moins épaisse possible (elle peut être prélevée sur une bouteille en plastique par exemple, une canette de boisson voire sur une boite de conserve).
Il est alors possible de passer cette lamelle, au droit du tenon, entre la paroi interne du capot et le corps du boitier.
La lamelle se trouvera ainsi insérée entre le tenon et sa lumière.
Il est préférable de dégager le tenon de sa lumière d'un côté avant de s'intéresser à celui de l'autre côté.
C'est en effet plus facile que de tenter de dégager simultanément les 2 tenons (d'autant que la visibilité est très réduite côté intérieur).
Nota : Si vous utilisez des lamelles métalliques notamment, attention de ne pas endommager les fils électriques qui cheminent tout près des tenons.
Une fois le capot enlevé, le boitier est à déclipser sur son côté extérieur du socle du lave-vaisselle. Il suffit d'écarter le boitier du socle à l'aide d'un tournevis plat par exemple.
Le boitier sorti de son emplacement et déposé hors du socle sans défaire les connexions prenez soin de le mettre dans un sac en plastique, car vous allez vous atteler à la dépose de la pompe chauffante qui peu contenir un peu d'eau.
Cordialement.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
15 novembre 2023 à 17:08
Réponse 2 du forum électroménager
Dépannage erreur E09 lave-vaisselle Bosch SMV65N70EU/B3
Merci RdB pour votre réponse.
J'ai réussi à tester et à changer la pompe de circulation. En remontant le socle, la pièce en plastique (en pièce-jointe) est tombée et je ne trouve nulle part où elle doit être fixée et à quoi elle sert. Pourriez-vous m'aider, s'il vous plaît ?
Je vous remercie d'avance.
Kikierl
J'ai réussi à tester et à changer la pompe de circulation. En remontant le socle, la pièce en plastique (en pièce-jointe) est tombée et je ne trouve nulle part où elle doit être fixée et à quoi elle sert. Pourriez-vous m'aider, s'il vous plaît ?
Je vous remercie d'avance.
Kikierl
27 novembre 2023 à 21:38
Réponse 3 du forum électroménager
Dépannage erreur E09 lave-vaisselle Bosch SMV65N70EU/B3

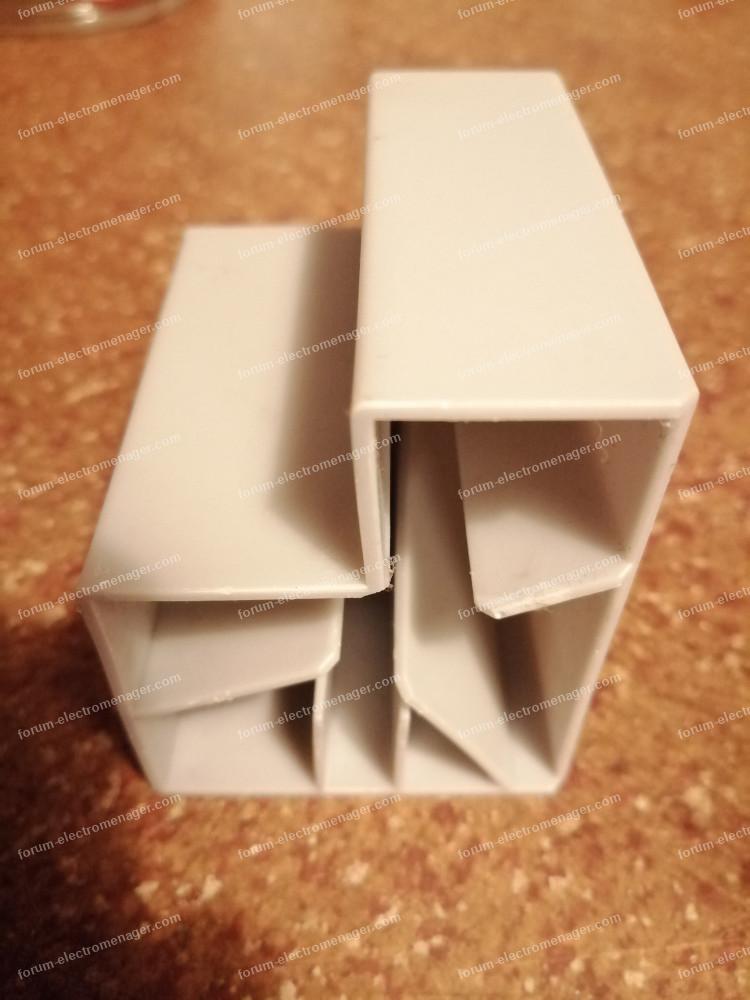

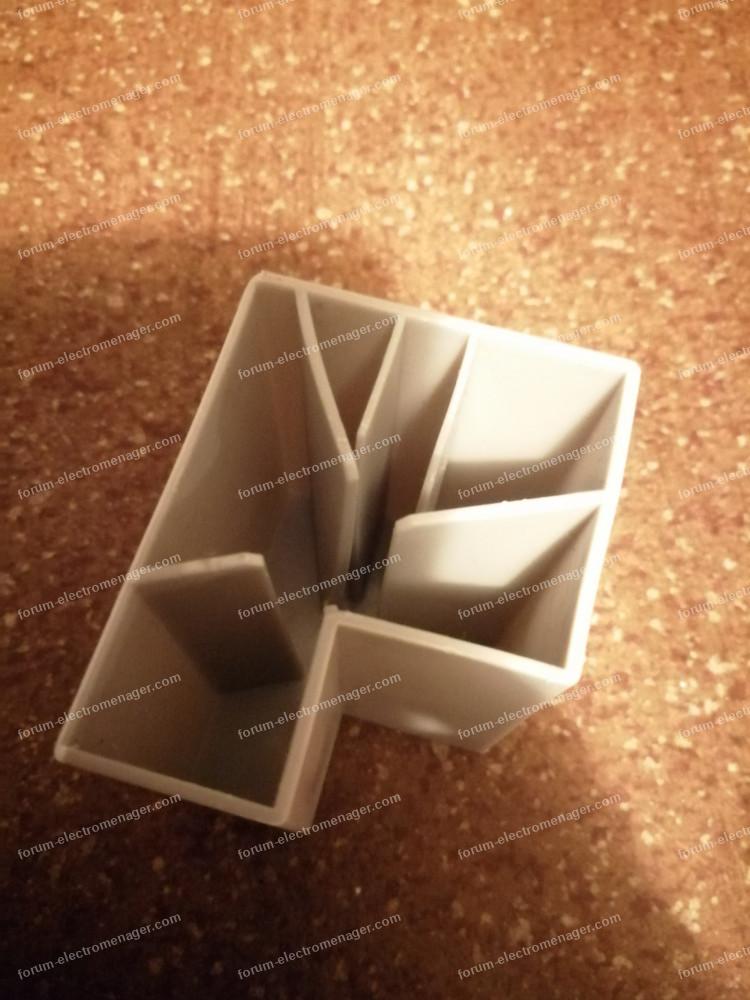

Voilà les photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
27 novembre 2023 à 21:39
Réponse 4 du forum électroménager
Dépannage erreur E09 lave-vaisselle Bosch SMV65N70EU/B3
Bonjour KikiErl.
Aussi étrange que cela puisse paraître, cette pièce n'est effectivement pas répertoriée dans les pièces détachées de votre modèle de lave-vaisselle.
En ayant visionné plusieurs vidéos de démontage ou d'intervention sur lave-vaisselle Bosch, on ne l'aperçoit pas non plus !
Mais de votre côté, lorsque cette pièce est tombée, quel ensemble aviez-vous en main ? de quel côté du socle est-elle tombée ? (si elle est bien tombée du socle).
Auriez-vous un petit indice qui permettrait au moins de localiser approximativement son emplacement ?
Cordialement.
Aussi étrange que cela puisse paraître, cette pièce n'est effectivement pas répertoriée dans les pièces détachées de votre modèle de lave-vaisselle.
En ayant visionné plusieurs vidéos de démontage ou d'intervention sur lave-vaisselle Bosch, on ne l'aperçoit pas non plus !
Mais de votre côté, lorsque cette pièce est tombée, quel ensemble aviez-vous en main ? de quel côté du socle est-elle tombée ? (si elle est bien tombée du socle).
Auriez-vous un petit indice qui permettrait au moins de localiser approximativement son emplacement ?
Cordialement.
28 novembre 2023 à 09:45
Réponse 5 du forum électroménager
Dépannage erreur E09 lave-vaisselle Bosch SMV65N70EU/B3
Bonjour RdB,
Le lave-vaisselle était appuyé sur le côté de la porte.
Le socle avait été démonté et nous étions en train de le remonter quand la pièce est tombée/glissée vers le bas, entre la machine et le socle.
Et donc, elle n'a pas été retrouvée sur les vues explosées. Y aurait-il quelqu'un ici qui l'ait déjà rencontrée ?
Merci d'avance pour toute aide pour résoudre ce mystère...
Le lave-vaisselle était appuyé sur le côté de la porte.
Le socle avait été démonté et nous étions en train de le remonter quand la pièce est tombée/glissée vers le bas, entre la machine et le socle.
Et donc, elle n'a pas été retrouvée sur les vues explosées. Y aurait-il quelqu'un ici qui l'ait déjà rencontrée ?
Merci d'avance pour toute aide pour résoudre ce mystère...
28 novembre 2023 à 22:41
Réponse 6 du forum électroménager
Dépannage erreur E09 lave-vaisselle Bosch SMV65N70EU/B3
Bonjour KikiErl.
Ayant visionné de nouvelles vidéos, nécessitant la dépose du socle de lave-vaisselle Bosch, aucune d’entre-elle ne permet d’entrevoir cette pièce mystère.
Elle ne figure pas sur les vues éclatées de l’appareil, et l’examen de la notice de montage ne permet pas non plus d’identifier une pièce à utilisation provisoire qui correspondrait à cette pièce mystère.
J’en arrive à me demander s’il ne s’agirait pas d’une pièce nécessaire au montage en usine et qui serait restée dans le socle (simple hypothèse toutefois).
Ne serait-ce pas également une pièce n’ayant rien à voir avec le lave-vaisselle et qui aurait été utilisée lors de l’installation initiale du lave-vaisselle comme cale, en partie basse du socle et à l’extérieur de celui-ci, pour éviter que le lave-vaisselle soit en contact avec une paroi en fond d’encuvement ? (Pourtant, il semblerait qu’elle soit tombée de l’intérieur du socle !).
Espérant que quelqu’un d’autre puisse vous apporter une réponse plus certaine.
Bien cordialement.
RdB
Ayant visionné de nouvelles vidéos, nécessitant la dépose du socle de lave-vaisselle Bosch, aucune d’entre-elle ne permet d’entrevoir cette pièce mystère.
Elle ne figure pas sur les vues éclatées de l’appareil, et l’examen de la notice de montage ne permet pas non plus d’identifier une pièce à utilisation provisoire qui correspondrait à cette pièce mystère.
J’en arrive à me demander s’il ne s’agirait pas d’une pièce nécessaire au montage en usine et qui serait restée dans le socle (simple hypothèse toutefois).
Ne serait-ce pas également une pièce n’ayant rien à voir avec le lave-vaisselle et qui aurait été utilisée lors de l’installation initiale du lave-vaisselle comme cale, en partie basse du socle et à l’extérieur de celui-ci, pour éviter que le lave-vaisselle soit en contact avec une paroi en fond d’encuvement ? (Pourtant, il semblerait qu’elle soit tombée de l’intérieur du socle !).
Espérant que quelqu’un d’autre puisse vous apporter une réponse plus certaine.
Bien cordialement.
RdB
29 novembre 2023 à 14:25
Réponse 7 du forum électroménager
Dépannage erreur E09 lave-vaisselle Bosch SMV65N70EU/B3
Bonjour,
J'ai remonté le socle et mon lave-vaisselle donne maintenant l'erreur E20
Cette erreur est apparemment aussi liée à la pompe de circulation.
J'entends la machine/pompe se mettre en route et après une seconde elle s'arrête et l'erreur survient...
Je ne sais plus quoi faire...
Merci pour toute aide que vous pourriez m'apporter...!
J'ai remonté le socle et mon lave-vaisselle donne maintenant l'erreur E20
Cette erreur est apparemment aussi liée à la pompe de circulation.
J'entends la machine/pompe se mettre en route et après une seconde elle s'arrête et l'erreur survient...
Je ne sais plus quoi faire...
Merci pour toute aide que vous pourriez m'apporter...!
07 décembre 2023 à 23:10
Réponse 8 du forum électroménager
Dépannage erreur E09 lave-vaisselle Bosch SMV65N70EU/B3
Bonjour.
Le code erreur E20 concerne en effet la pompe de circulation.
Vous avez les vérifications suivantes à faire :
1/ Vérifier que le connecteur du moteur de pompe de circulation est correctement enfiché sur le bornier situé à l'AR du moteur de pompe.
2/ Vérifier de même que le connecteur de la filerie du moteur de pompe de circulation est correctement enfiché sur la carte électronique de puissance.
3/ Vérifier que les 3 fils d'alimentation du moteur de pompe sont solidement maintenus sur leurs connecteurs, côté moteur de pompe de circulation, comme côté carte électronique de puissance.
4/ Vérifier la continuité de ces 3 fils d'alimentation (résistance nulle entre les extrémités de chacun d'eux).
5/ Mesurer la résistance des 3 enroulements du moteur de pompe de circulation (entre bornes 1 et 2, entre bornes 1 et 3 et entre bornes 2 et 3).
6/ Comparer les valeurs de résistance trouvées sur la nouvelle pompe avec celles de la pompe d'origine si vous vous l'avez conservée.
Qu'en est-il sur tous ces points ?
Cordialement.
Le code erreur E20 concerne en effet la pompe de circulation.
Vous avez les vérifications suivantes à faire :
1/ Vérifier que le connecteur du moteur de pompe de circulation est correctement enfiché sur le bornier situé à l'AR du moteur de pompe.
2/ Vérifier de même que le connecteur de la filerie du moteur de pompe de circulation est correctement enfiché sur la carte électronique de puissance.
3/ Vérifier que les 3 fils d'alimentation du moteur de pompe sont solidement maintenus sur leurs connecteurs, côté moteur de pompe de circulation, comme côté carte électronique de puissance.
4/ Vérifier la continuité de ces 3 fils d'alimentation (résistance nulle entre les extrémités de chacun d'eux).
5/ Mesurer la résistance des 3 enroulements du moteur de pompe de circulation (entre bornes 1 et 2, entre bornes 1 et 3 et entre bornes 2 et 3).
6/ Comparer les valeurs de résistance trouvées sur la nouvelle pompe avec celles de la pompe d'origine si vous vous l'avez conservée.
Qu'en est-il sur tous ces points ?
Cordialement.
08 décembre 2023 à 08:15
