Panne lave vaisselle Whirlpool 5820 ADP ne démarre plus

18619

Question Forum Électroménager : Panne lave vaisselle Whirlpool 5820 ADP ne démarre plus

jackass
Membre inscrit

2 messages

Bonjour.

Mon lave-vaisselle Whirlpool 5820 ADP ne démarre plus.
Plus aucun voyant allumé.
J'ai vérifié le 220 volts arrive bien à la carte électronique.
Le fusible de cette carte est bon.
Le klixon de sécurité est bon.
Je ne sais plus d’où ça peut venir, si vous avez une idée je suis preneur.
Merci d'avance.

03 août 2017 à 20:22

Réponse 1 du forum électroménager

Panne lave vaisselle Whirlpool 5820 ADP ne démarre plus

mamigas
Membre inscrit

3 448 messages

Bonsoir.
La carte de contrôle de votre lave vaisselle doit avoir pour référence 4619-726-2782
Si le 230v arrive dessus et rien ne s'allume c'est la partie alimentation de la carte qui est grillée.

C'est réparable sauf si le microcontrôleur qui est sur la carte est en court-circuit, là la carte est fichue.
Pour identifier les composants HS ou douteux il faut tester toute la chaine alimentation qui partant du secteur fabrique du 12 volts et du 5 volts. J'ai dû réparer une petite dizaine de ce type de cartes.
Je vous joins une photo de la carte, merci de confirmer que c'est bien ce modèle.
Cordialement.
mamigas

Pour agrandir l'image, cliquez dessus.

03 août 2017 à 22:32

Réponse 2 du forum électroménager

Panne lave vaisselle Whirlpool 5820 ADP ne démarre plus

jackass
Membre inscrit

2 messages

Bonsoir.
Oui c'est la même carte. Pouvez-vous me dire quel composant vous changez d'habitude ?
Merci pour cette réponse.

03 août 2017 à 23:22

Réponse 3 du forum électroménager

Panne lave vaisselle Whirlpool 5820 ADP ne démarre plus

Invité

Bonjour.
U1(LNK...), L2(self), R121(résistance 33ohms), vous devriez mettre en photos votre propre carte.
rocky

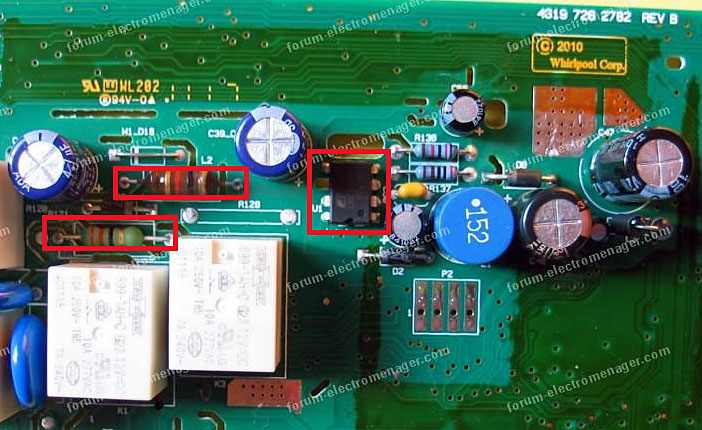

Pour agrandir l'image, cliquez dessus.

04 août 2017 à 08:26

Réponse 4 du forum électroménager

Panne lave vaisselle Whirlpool 5820 ADP ne démarre plus

mamigas
Membre inscrit

3 448 messages

Bonjour.

y'a pas de composants que je change d'habitude chaque cas est spécial et, une fois encore, il faut avec le schéma, tester toute la chaine alim pour identifier les composants HS ou douteux.

Les composants à tester son r121 d3 l2 c40 c41 poir la partie hT
u1 c50 r136 r137 l1 d2 c46 c56 pour la partie alim a découpage

d6 c48 r94 r111 112 117 118 p2f d1 c43 l3 c47pour la partie basse tension et régulation
Quand les composants HS / douteux sont remplacés alimenter la carte sur table (attention le secteur se promène sur la carte) ATTENTION ATTENTION.

Mesurer :
+325v sortie L2 ou aux bornes c40
-5.60v aux bornes de d1 ( Zener C5.5v)
-12v sur p2f après les 4 résistances ballast r111 112 117 118 qui sont en //
p2f = PMBT2907A

Bonnes mesures.
mamigas

-5 volts en sortie de régulateur p2f aux bornes de c47

04 août 2017 à 09:20

Réponse 5 du forum électroménager

Panne lave vaisselle Whirlpool 5820 ADP ne démarre plus

mamigas
Membre inscrit

3 448 messages

Bonjour pour Rocky.

L'inductance de filtrage L2 de 1000µH ne crame presque jamais.
Par contre vous oubliez dans votre liste les composants sensibles.

L1 1500µH inductance du buck boost
d2 diode de redressement de la ref FB
r136 r137 pont diviseur référence de précision 1% (12000 et 2000 ohms)
d6 diode de redressement du -12v
Et une ou plusieurs des 4 100 ohms ballast que sont r111 112 117 118
Remplacer les 3 composants en aveugle est possible mais insuffisant et souvent ça ne règle pas le problème.
Cerise sur le gâteau il faut vérifier si la source -5 volts n'est pas en court-circuit à cause du microcontrôleur MC9S08 AW60... ce qui arrive 1 coup sur 3 !
Cordialement.

04 août 2017 à 09:37

Réponse 6 du forum électroménager

Panne lave vaisselle Whirlpool 5820 ADP ne démarre plus

quive
Membre inscrit

1 message

Bonjour.

J'ai changer le R121 (résistance de 33 ohms qui était grillé) et le U1 (lnk..) et tout remarche.
Merci à vous pour vos tuyaux.

29 août 2021 à 04:30
