Module de commande Ako 709004

19670

Question Forum Électroménager : Module de commande Ako 709004

freeteuf
Membre inscrit

19 messages

Bonjour.

Sur mon lave vaisselle NEFF, tout fonctionne sauf que les voyants sont éteints.
Impossible de savoir sur quel programme je suis.
J'ai démonté le module de commande Ako 709004 mais, rien d'apparent.
Quelqu'un pourrait-il me donner une piste à suivre ?
Merci d'avance.

01 février 2019 à 14:33

Réponse 1 forum électroménager bricovideo

Module de commande Ako 709004

Invité

Voir alim de la carte, le module est-il alimenté ???
A+++

01 février 2019 à 16:11

Réponse 2 forum électroménager bricovideo

Module de commande Ako 709004

freeteuf
Membre inscrit

19 messages

Merci pour cette réponse rapide.
Je ne l'ai pas contrôlé vu que le lavage se fait normalement et, je pense que si elle n'était pas alimentée le lavage ne se ferait pas. J'ai peut-être tort de ne pas l'avoir contrôlée.
Sinon pour la contrôler c'est à l'entrée ?
A++

01 février 2019 à 22:04

Réponse 3 forum électroménager bricovideo

Module de commande Ako 709004

freeteuf
Membre inscrit

19 messages

Bonjour,
Pouvez-vous me dire comment contrôler ma carte Ako 709004 ?
D'avance merci.

03 février 2019 à 23:10

Réponse 4 forum électroménager bricovideo

Module de commande Ako 709004

mamigas
Membre inscrit

3 448 messages

Bonjour.

Si TOUT fonctionne mais que les voyants sont éteints alors il faut contrôler :
1/ la partie alimentation de la carte de contrôle AKO-709004 vous devez avoir +7.50v aux bornes du condensateur de 220µF/25v et +5 volts à la sortie du régulateur de tension 78L05A.

Si ces tensions sont OK vérifiez le câble nappe 12 fils qui relie la carte de contrôle au module d'affichage pour voir s'il n'y a pas un des fils de coupé ou dessoudé.

Si tout cela est OK alors c'est soit le circuit driver ULN2003 qui est HS ou l'afficheur qui est en cause car il est piloté directement par le microcontrôleur de la carte.
Bonne journée.
mamigas

04 février 2019 à 16:59

Réponse 5 forum électroménager bricovideo

Module de commande Ako 709004

freeteuf
Membre inscrit

19 messages

Bonjour,
Merci pour cette réponse très technique.
Je vais essayer de contrôler tout ça et, vous tiens au courant.
A bientôt.

05 février 2019 à 23:24

Réponse 6 forum électroménager bricovideo

Module de commande Ako 709004

mamigas
Membre inscrit

3 448 messages

Bonjour.
Pas facile d'identifier les composants qu'il faut mesurer sur cette carte car ils ne sont pas identifiés sur le circuit imprimé.
Une autre façon pour mesurer les 2 sources basses tensions.

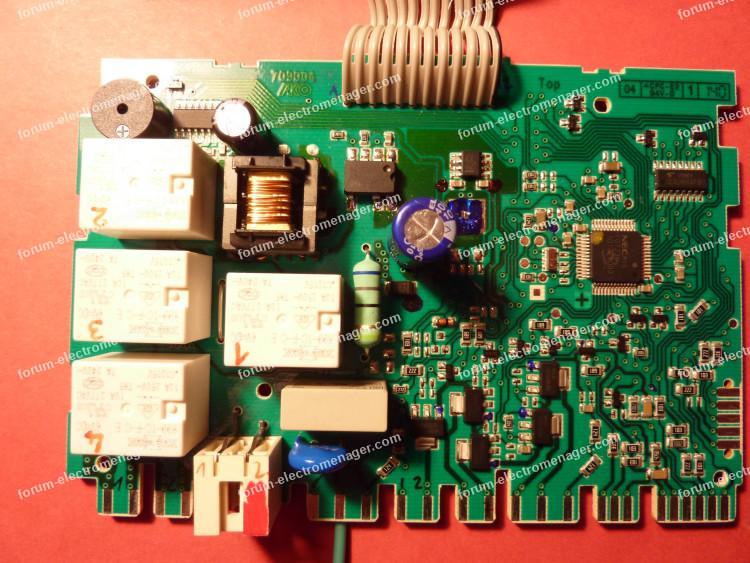

1/ repérez le circuit régulateur de tension 5 volts (voir photo jointe)
2/ sur ce circuit il y a en bas 2 petits condensateurs céramique
3/ aux bornes de celui de gauche c'est la source +7.50v qui est l'entrée du régulateur (OK si 7.5v+/-0.5v)
4/ aux bornes de celui de droite c'est la sortie 5 volts (OK si 5.0v +/-0.1)
Attention lors des mesures à ne pas faire de court-circuit avec les pointes de touche.
Si ces 2 tensions sont OK et que tout est éteint je suspecterai l'afficheur ou comme je l'ai écrit la nappe.
Mais peut-être que d'autres contributeurs auraient d'autres idées sur la panne ?

Bonnes mesures.

Pour agrandir l'image, cliquez dessus.

06 février 2019 à 10:27

Réponse 7 forum électroménager bricovideo

Module de commande Ako 709004

freeteuf
Membre inscrit

19 messages

Bonjour,
En voyant la photo je remarque que j'ai le condensateur de droite mais pas celui de gauche !!!
Je pense ne pas être loin de la panne grâce à vous.
Il s'est peut-être dessoudé ? Si oui, pouvez-vous me donner sa valeur ?

07 février 2019 à 13:45

Réponse 8 forum électroménager bricovideo

Module de commande Ako 709004

mamigas
Membre inscrit

3 448 messages

Bonsoir.
Les 2 condensateurs sont identiques, ce sont des 0.47µF/63v mais la valeur n'est pas critique.
Bonne soirée.
mamigas

07 février 2019 à 18:42

Réponse 9 forum électroménager bricovideo

Module de commande Ako 709004

freeteuf
Membre inscrit

19 messages

Bonsoir,
Trop fort, mamigas, demain je vois avec mon magasin d'électronique.
Je vous tiens au courant.
D'avance merci.
Bonne soirée.

07 février 2019 à 18:46

Réponse 10 forum électroménager bricovideo

Module de commande Ako 709004

freeteuf
Membre inscrit

19 messages

Bonsoir,
Je reviens sur mon problème, n'ayant pas réussi à le réparer, j'ai trouvé une adresse en Angleterre, qer_ltd, qui, pour, environ 39€, le réparait.
Erreur, ils m'ont retourné ma carte complètement destroye, il manque le circuit ULN2003, le condensateur est cramé bref, une horreur, je n'ai plus qu'à en acheter une complète.
Je tenais à vous le signaler, évitez ce site.
Merci à tous pour votre aide.

23 avril 2019 à 00:37

Réponse 11 forum électroménager bricovideo

Module de commande Ako 709004

mamigas
Membre inscrit

3 448 messages

Bonjour,
Votre carte était sans doute réparable sans aller jusqu'à enlever et détruire les circuit ULN2003 qui est un sextuple driver et qui surtout n'est PAS du tout concerné par la panne d'alimentation... vous avez confié votre carte a des "gougnafiers" !

Il fallait tenter de faire faire un diagnostic puis une éventuelle réparation en France on vous aurait au moins dit si c'était réparable ou pas et si on réparable pourquoi.
Bonne journée.
mamigas

23 avril 2019 à 09:20

Réponse 12 forum électroménager bricovideo

Module de commande Ako 709004

freeteuf
Membre inscrit

19 messages

Bonjour,
Je n'ai pas eu envie de mettre mon lave vaisselle NEFF, à la déchèterie donc, j'ai repris ma carte 709004 et je pense avoir réussi à réparer certaines pistes, par contre il me manque le micro processeur qui se trouve à côté du condensateur 220mf.
Pourriez-vous me donner sa référence SVP ?
Merci d'avance.
Bonne journée, JP

30 mai 2019 à 00:25

Réponse 13 forum électroménager bricovideo

Module de commande Ako 709004

Bricovidéo
Administrateur

12 983 messages

Actualités Bricovidéo en photos à découvrir.


Consulter l'article : Manifestations des Gilets Jaunes Paris 2018
Consulter l'article : Photos Street Art Paris

Consulter l'article : Test Ektachrome E100 Kodak
Consulter l'article : Retour de la photo argentique
À ce jour 72 470 internautes sont inscrits sur les forums de bricovideo.com

Pour plus de photos rejoignez-moi sur Instagram : Photographies Patrice Faro

30 mai 2019 à 08:55

Réponse 14 forum électroménager bricovideo

Module de commande Ako 709004

mamigas
Membre inscrit

3 448 messages

Bonjour.

Vive la réparation hors de France ! par des tueurs de cartes.
Comme je vous l'ai déjà écrit le 23 avril dernier :
Le circuit à côté d'un des 220µF est ULN2003N qui est un sextuple driver avec diode roue libre intégré sur chaque driver.
Cordialement.
mamigas

30 mai 2019 à 09:07

Réponse 15 forum électroménager bricovideo

Module de commande Ako 709004

freeteuf
Membre inscrit

19 messages

Bonjour,
Je reviens pour vous remercier de l'info, la semaine prochaine je l'installe et, vous dirai la suite.
Cordialement.
JP

22 juin 2019 à 16:37

Réponse 16 forum électroménager bricovideo

Module de commande Ako 709004

Invité

Bonjour,
J'ai aussi des problèmes d'alimentation sur cette carte.
Moi, c'est la grosse résistance qui est cramée, je voudrais la changer mais je ne vois plus les couleurs du fait que la résistance est noircie.
Est-ce que quelqu'un a une photo de cette résistance ou bien la valeur, s'il vous plait.
Merci.
Cordialement.
Stéphane L

16 juillet 2019 à 22:39

Réponse 17 forum électroménager bricovideo

Module de commande Ako 709004

mamigas
Membre inscrit

3 448 messages

Bonjour.
La "grosse" résistance est une 68 ohms 3w type anti surge flame proof appelée résistance ballast.
Si elle est HS c'est qu'elle a servi de fuse pour protéger le reste de la carte quand un pic surtension secteur à détruit la ligne haut tension de l'alimentation, il faut identifier les autres composants HS ou douteux à remplacer.
Bonne journée.
mamigas

17 juillet 2019 à 10:32

Réponse 18 forum électroménager bricovideo

Module de commande Ako 709004

mamigas
Membre inscrit

3 448 messages

Re bonjour.
J'ai oublié voici une photo de la carte où on voit la résistance noter que le 4ème anneau jaune indique que c'est une antisurge flame proof.
mamigas

Pour agrandir l'image, cliquez dessus.

17 juillet 2019 à 10:39

Réponse 19 forum électroménager bricovideo

Module de commande Ako 709004

Invité

Bonjour,
Super merci.
Effectivement, je pense qu'un autre composant est HS.
J'ai vu sur un forum allemand que le LNK304GN etait HS en même temps que la résistance, j'ai regardé sur ma carte et le LNK à bien un trou, il doit être mort.
https://forum.teamhack.de/thread/59806-geschirrspüler-siemens-se24m268eu-36-tot/

Je vais racheter les deux composants et je vous tiens au courant.
Cordialement.
Stéphane L.

18 juillet 2019 à 21:39

Réponse 20 forum électroménager bricovideo

Module de commande Ako 709004

Invité

Je dois être sur la bonne voie.
J'ai acheté les composants sur ebay, et je me suis aperçu qu'il y a beaucoup de kits de réparation "résistance + LNK".
Cordialement.
Stéphane L

18 juillet 2019 à 22:46

Réponse 21 forum électroménager bricovideo

Module de commande Ako 709004

Invité

Bonjour,
J'ai reçu et monté les pièces.
Tout refonctionne correctement.
Pour résumer :
Symptôme : le lave vaisselle ne marchait plus, plus d'affichage sur l'afficheur, néanmoins la sécurité trop plein marchait et faisait fonctionner la pompe.
Après examen, résistance 68 ohms 3W et LNK304GN HS

Merci du coup de main.
Cordialement.
Stéphane L

23 juillet 2019 à 22:13

Réponse 22 forum électroménager bricovideo

Module de commande Ako 709004

Bruno34000
Membre inscrit

2 messages

Bonjour,

Je rencontre également un problème d'alimentation sur mon lave vaisselle Neff S54E53X3EP/14.

J’ai contrôlé :
– le câble d’alimentation => pas de soucis
– la continuité du faisceau électrique au cas où il serait coupé => aucun problème
– l’interrupteur => fonctionnel
– jeté un œil sur la carte de commande à la loupe => le souci vient bien de là.

Le LNK304GN a une très légère fente visible uniquement à la loupe et la résistance située à côté est fissurée (ça a même légèrement brûlé sous le composant).
Je les ai dessoudées pour les remplacer comme c’est souvent conseillé.

Mon problème est que je ne connais pas la valeur de la résistance car elle est devenue sombre à cause du court-circuit.
J’ai cherché sur le net, parfois on dit que la valeur est de 68 ohms 3W (tolérance de 5%) et d’autres disent 100 ohms 3W.

Par rapport à mes photos, quelle serait la bonne valeur ?
Merci pour votre aide !

Pour agrandir les images, cliquez dessus.


Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum électroménager.

12 septembre 2020 à 21:10

Réponse 23 forum électroménager bricovideo

Module de commande Ako 709004

kreel
Membre inscrit

1 message

Bonjour.

Je rencontre exactement le même problème :
- Arrêt en cours de cycle.
- Plus d'alimentation de l'affichage.
- Résistance grillée + LNK fendu.

Je suis entrain de rechercher un kit correspondant mais tous les kits LNK304GN sont fournis avec une résistance de 47 Ohms :

https://www.ebay.fr/itm/Kit-Lnk304Gn-resistance-47-Ohms-47R-anti-surge-anti-flamme/253198978259?hash=item3af3d5ccd3:g:McsAAOSwnMBaYy4B
ou 100 Ohm : https://www.ebay.fr/itm/Kit-Lnk304Gn-resistance-100-Ohms-100R-anti-surge-anti-flamme/264666859901?hash=item3d9f5fc97d:g:6IIAAOSwwjRcCnp2

Quelqu'un aurait un lien vers un kit correspondant ?
Merci d'avance à tous. ;)

10 novembre 2020 à 17:36

Réponse 24 forum électroménager bricovideo

Module de commande Ako 709004

Bruno34000
Membre inscrit

2 messages

J'ai réparé le mien il y a un mois : la poste a perdu une de mes commande eBay.

Je n'ai pas acheté de kit car je n'en trouvais pas avec une résistance de 100 Ohms 3W (au mieux il y a un kit comprenant le LNK304GN avec une résistance 100 Ohms de 2W).

Vous pouvez passer par les 2 vendeurs à qui j'ai commandé mes composants (reçu en une semaine à peine).

LNK304GN : https://www.ebay.fr/itm/LNK304GN-SOP-7/133359059227?hash=item1f0cd1c11b:g:fdYAAOSwpIBealHI

Un lot de Résistances bobinées 100 ohms 3W - Anti-surge / Anti-flamme :
https://www.ebay.fr/itm/R%C3%A9sistance-bobin%C3%A9e-100-ohms-3W-Anti-surge-Anti-flamme/332066133185?ssPageName=STRK%3AMEBIDX%3AIT&var=541098561985&_trksid=p2057872.m2749.l2649

Contactez le vendeur car il n'a plus cette référence sur eBay mais pourra vous dire s'il lui en reste (le vendeur est fiable).

10 novembre 2020 à 20:49

Réponse 25 forum électroménager bricovideo

Module de commande Ako 709004

yves44
Membre inscrit

3 messages

Bonjour.
Nouveau dans le forum...
J'ai comme beaucoup, un lave vaisselle qui est arrêté... plus rien !! pas de voyant.
Je soupçonne cette carte AKO 709004, pour la tester je voudrais l'alimenter en 220v.
Quelqu'un peut-il m’aider et me dire sur quel connecteur l'alimenter ?
Et ensuite quels points de mesures avec quelles tensions ?
Merci beaucoup.

02 février 2021 à 19:27

Réponse 26 forum électroménager bricovideo

Module de commande Ako 709004

yves44
Membre inscrit

3 messages

Bonsoir.
Quelqu'un aurait-il le schéma électrique lave vaisselle NEFF S54m45x4EU/70 ?
Merci.

03 février 2021 à 20:56

Réponse 27 forum électroménager bricovideo

Module de commande Ako 709004

AStuck
Membre inscrit

2 messages

Bonjour.

A la réponse 18 de Mamigas :

"J'ai oublié voici une photo de la carte où on voit la résistance noter que le 4ème anneau jaune indique que c'est une antisurge flame proof."

Non, la bague n'est pas jaune mais Or, et c'est la tolérance : 5% autour de la valeur décrite par les 3 premiers anneaux : si la valeur est 100 ohms, on peut la mesurer entre 95 et 105 ohms et ce sera une valeur correcte.
La carte ici est la version 1.6 avec une résistance de 68 ohms 3W, mon pcb est v2.6 a une résistance de 100 ohms 3W, il existe pleins de variantes de cette AKO 709004.
C'est plutôt la couleur verte qui permet de déterminer qu'elle est ignifugée ou "anti-feu/flame-proof".

25 mars 2022 à 01:24

Réponse 28 forum électroménager bricovideo

Module de commande Ako 709004

Bricovidéo
Administrateur

12 983 messages

Bonjour.

Nous n'avons pas reçu la photo que vous mentionnez dans votre réponse.
Vous pouvez nous la faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum électroménager.

25 mars 2022 à 07:13

Réponse 29 forum électroménager bricovideo

Module de commande Ako 709004

AStuck
Membre inscrit

2 messages

@Mamigas :
Autant pour moi je n'avais pas vu la 5ème bague jaune après celle en or sur ta photo.
Mea culpa. Il s'agit du coefficient de température, en gros sa stabilité en fonction de la température, jaune ici veut dire 25ppm/°C.

Je note que sur la mienne, il n'y a pas cette bague jaune mais elle est quand même ignifugée, en vrai "fire retardant", visible uniquement par sa couleur verte.

Pour agrandir l'image, cliquez dessus.

25 mars 2022 à 14:37

Questions apparentées dans le forum Électroménager

• 1. Panne carte AKO 709004 lave vaisselle NEFF S53E53X3EP

  N°20331 : Bonjour. Hier soir, mon lave-vaisselle s'est arrêté un peu avant la fin du cycle de lavage et depuis plus rien ne s'allume. J'ai fait quelques tests et j'en ai conclus que le problème venait de la carte. Après démontage de...
• 2. Panne carte AKO 709004 lave vaisselle Neff S54E53X1EU/74

  N°21759 : Bonjour. Je cherche à identifier 3 composants sur une carte carte AKO 709004 de commande de lave vaisselle Neff S54E53X1EU. J'ai trouvé une soudure foireuse sous un des relais et je pense que le faux contact qui en résultait...
• 3. Arthur Martin ASF2650 remplacer module de commande

  N°17768 : Bonjour. Je recherche le schéma pour remplacer un module de commande d'un lave-vaisselle Arthur Martin ASF2650 En vous remerciant dans l'attente d'une réponse. Je vous en remercie. Cordialement.
• 4. Lave-vaisselle Bosch résistance HS Circuit imprimé

  N°18322 : Bonjour. Du jour au lendemain mon lave-vaisselle (Bosch SPS50E22EU/07) ne s'allume plus, plus rien... J'ai démonté le Module de puissance et la résistance à plusieurs couleurs a cramé. Est-il possible de la faire réparer...
• 5. Lave vaisselle Bosch éteint carte AKO 709004

  N°20635 : Bonjour à tous. Panne lave-vaisselle Bosch carte AKO 709004 Arrivé 230V OK, lnk remplacé, tension 328VDC sur le plus gros condo, 0 sur le petit. Le transfo semble OK, valeur en ohm sur les 2 enroulements. Je ne sais pas...
• 6. Reprogrammation carte AKO 709004 lave-vaisselle Neff

  N°20018 : Bonjour, J'ai un lave vaisselle muni d'une carte AKO 709004. Lave vaisselle Neff S54E53X3EP/14. Ce lave vaisselle est tombé en panne et en vérifiant la carte, la résistance et le module LNK304GN étaient HS. En lisant un...
• 7. Dépannage carte AKO 709004

  N°19972 : Bonjour. Pourrais-je avoir le mail de mamigas afin que je puisse avoir ses coordonnées pour lui envoyer ma carte AKO 709004 svp ? Merci. Cordialement.
• 8. Carte Ako 709004 en panne

  N°22407 : Bonjour, J'ai une carte AKO 709004 qui est en panne. En y jetant un coup d'œil, j'ai remarqué que la résistance de protection avait cramé, que le LNK était hors service et que les condensateurs étaient en bon...
• 9. Panne lave linge Whirlpool 6 sens ne s'allume plus

  N°5217 : Bonjour. Plus rien ne s'allume sur mon lave linge Whirlpool 6 sens ? Y a t-il un disjoncteur à l'intérieur ? Merci de vos conseils pour le dépannage.
• 10. Réparation module de commande sèche-linge Bosch

  N°18308 : Bonjour à toutes et à tous, Je suis (l'heureuse) propriétaire d'un sèche-linge Bosch WTW84561FG/06 et ce depuis 6 ans. Celui-ci est tombé en panne dernièrement. En effet, après 2 ou 3 minutes de fonctionnement, il...

Informations sur le forum Électroménager Informations sur le moteur du forum Mentions légales
