Question Dépannage Électroménager : Panne carte AKO 709004 lave vaisselle Neff S54E53X1EU/74
Bonjour.
Je cherche à identifier 3 composants sur une carte carte AKO 709004 de commande de lave vaisselle Neff S54E53X1EU.
J'ai trouvé une soudure foireuse sous un des relais et je pense que le faux contact qui en résultait à aidé au trépas de 3 autres composants. U triac (EZ3MY644), un "transistor" (?) (w32) et un autre composant qui n'est pas marqué mais semble avoir eu un petit coup de chaud.
Le triac correspondrait a un Z0103 (600V 1A et 3mA de commande).
Le transistor noté w32 : pas encore trouvé.
Le dernier composant :
il se trouve en parallèle sur le triac... mais ne répond pas au multimètre.
Auriez-vous quelques indications pour que je puisse les trouver et les remplacer s'il vous plaît ?
Ensuite il est possible que l'alim ait reçu un petit coup aussi mais je ne l'ai pas testée pour l'instant.
Pour l'historique de la panne, j'ai débranché l'aquastop pour remplacer un joint sur le robinet et j'ai oublié de le ré-ouvrir ensuite. Nous avons lancé plus tard un programme et le matin plus un voyant sur le tableau.
La soudure foireuse du relais a chauffé et "peut-être" emporté le trois composants...
Merci.
Je cherche à identifier 3 composants sur une carte carte AKO 709004 de commande de lave vaisselle Neff S54E53X1EU.
J'ai trouvé une soudure foireuse sous un des relais et je pense que le faux contact qui en résultait à aidé au trépas de 3 autres composants. U triac (EZ3MY644), un "transistor" (?) (w32) et un autre composant qui n'est pas marqué mais semble avoir eu un petit coup de chaud.
Le triac correspondrait a un Z0103 (600V 1A et 3mA de commande).
Le transistor noté w32 : pas encore trouvé.
Le dernier composant :
il se trouve en parallèle sur le triac... mais ne répond pas au multimètre.Auriez-vous quelques indications pour que je puisse les trouver et les remplacer s'il vous plaît ?
Ensuite il est possible que l'alim ait reçu un petit coup aussi mais je ne l'ai pas testée pour l'instant.
Pour l'historique de la panne, j'ai débranché l'aquastop pour remplacer un joint sur le robinet et j'ai oublié de le ré-ouvrir ensuite. Nous avons lancé plus tard un programme et le matin plus un voyant sur le tableau.
La soudure foireuse du relais a chauffé et "peut-être" emporté le trois composants...
Merci.
30 mai 2022 à 18:12
Réponse 1 du forum électroménager
Panne carte AKO 709004 lave vaisselle Neff S54E53X1EU/74

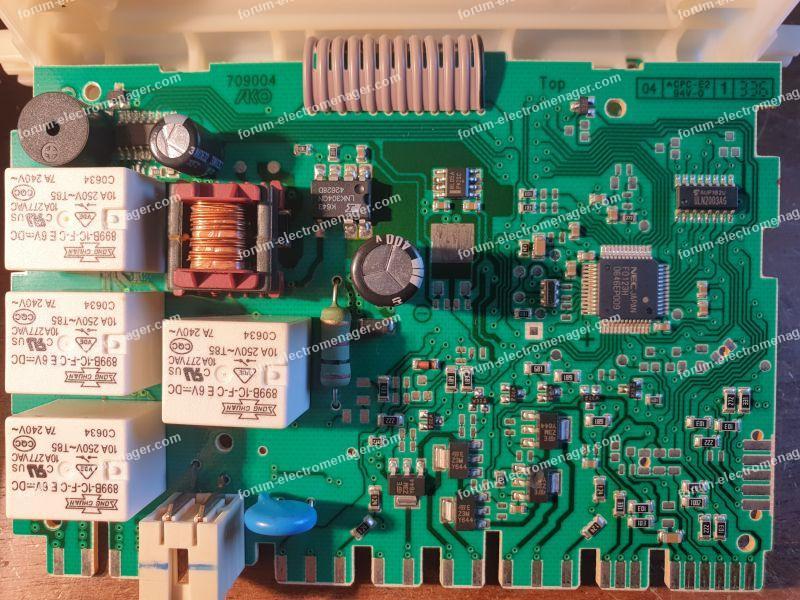

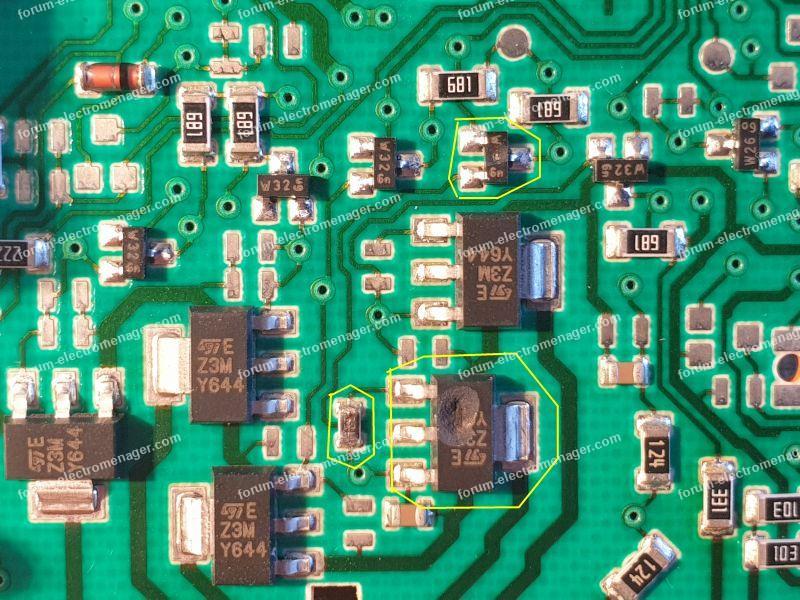

Les photos pour mieux comprendre.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
30 mai 2022 à 19:17
Réponse 2 du forum électroménager
Panne carte AKO 709004 lave vaisselle Neff S54E53X1EU/74
Bonsoir.
w32 = ret (4.7k +10k) pdtc143xt en sot23
Composant mystère sérieux coup de chaud elle est nase = 1000 ohms de pull down entre gate triac et A1.
Logique si w32 nase 1000r nase... mais peut être aussi la sortie micro µc 16 qui pilote w32.
Cette R n'est pas en // avec le triac (cad A2 A1) mais entre G et A1.
A+
w32 = ret (4.7k +10k) pdtc143xt en sot23
Composant mystère sérieux coup de chaud elle est nase = 1000 ohms de pull down entre gate triac et A1.
Logique si w32 nase 1000r nase... mais peut être aussi la sortie micro µc 16 qui pilote w32.
Cette R n'est pas en // avec le triac (cad A2 A1) mais entre G et A1.
A+
30 mai 2022 à 21:44
Réponse 3 du forum électroménager
Panne carte AKO 709004 lave vaisselle Neff S54E53X1EU/74
Bonjour,
Je ne comprends pas pour quelle raison ma réponse d'hier n'apparait pas ici. Je vous remerciais de cette réponse rapide et efficace.
J'ai pu commander les composants chez Farnell, les recevoir et les remplacer.
Je vous demandais s'il était possible d'avoir un schéma histoire de pouvoir avancer tout seul sur la suite du dépannage.
Manifestement il reste un défaut lié au triac qui vient de re-claquer à la mise sous tension (bouton marche). D'après le circuit il attaque directement un composant du lave vaisselle mais comme ce dernier est toujours dans le meuble et pas démonté je ne sais pas lequel. Je peux le remplacer (j'ai dû en commander 5
).
D'un autre côté j'aurai voulu savoir ce que la sortie du micro contrôleur qui attaque le w32 devait piloter (histoire de vérifier ce qui éventuellement ne se produirait pas).
Du coup le schéma reprend toute son importance !
Dans tous les cas je vous remercie d'avoir pris un peu de temps pour m'aider.
Bonne soirée.
Je ne comprends pas pour quelle raison ma réponse d'hier n'apparait pas ici. Je vous remerciais de cette réponse rapide et efficace.
J'ai pu commander les composants chez Farnell, les recevoir et les remplacer.
Je vous demandais s'il était possible d'avoir un schéma histoire de pouvoir avancer tout seul sur la suite du dépannage.
Manifestement il reste un défaut lié au triac qui vient de re-claquer à la mise sous tension (bouton marche). D'après le circuit il attaque directement un composant du lave vaisselle mais comme ce dernier est toujours dans le meuble et pas démonté je ne sais pas lequel. Je peux le remplacer (j'ai dû en commander 5
).D'un autre côté j'aurai voulu savoir ce que la sortie du micro contrôleur qui attaque le w32 devait piloter (histoire de vérifier ce qui éventuellement ne se produirait pas).
Du coup le schéma reprend toute son importance !
Dans tous les cas je vous remercie d'avoir pris un peu de temps pour m'aider.
Bonne soirée.
01 juin 2022 à 19:23
Réponse 4 du forum électroménager
Panne carte AKO 709004 lave vaisselle Neff S54E53X1EU/74
Bonsoir.
Les constructeurs ne diffusent pas les schémas de leurs cartes même à leurs SAV.
Si vous voulez le schéma il faut le relever puis le mettre en forme puis analyser le fonctionnement ce qui demande entre 6 et 20h de travail selon la complexité de la carte.
Je ne communique plus de schémas depuis le jour où j'ai retrouvé un de mes plans sur un site Russe avec pour auteur un Vladimir xxxxxxx ! qui n'avait même pas pris le temps d’effacer mes initiales.
Bonne soirée.
mamigas
Les constructeurs ne diffusent pas les schémas de leurs cartes même à leurs SAV.
Si vous voulez le schéma il faut le relever puis le mettre en forme puis analyser le fonctionnement ce qui demande entre 6 et 20h de travail selon la complexité de la carte.
Je ne communique plus de schémas depuis le jour où j'ai retrouvé un de mes plans sur un site Russe avec pour auteur un Vladimir xxxxxxx ! qui n'avait même pas pris le temps d’effacer mes initiales.
Bonne soirée.
mamigas
01 juin 2022 à 22:11
Réponse 5 du forum électroménager
Panne carte AKO 709004 lave vaisselle Neff S54E53X1EU/74
Bonjour.
Désolé de vous avoir contrarié, ce n'était pas mon intention.
Vous avez sans doute et à juste titre mal vécu ce vol de propriété intellectuelle !
Ceci dit pourriez-vous, malgré cela, me dire quel organe est alimenté par ce triac (qui probablement condamnera l'appareil à la destruction...) et éventuellement celui qui est piloté par le w32.
Merci et bonne journée.
Désolé de vous avoir contrarié, ce n'était pas mon intention.
Vous avez sans doute et à juste titre mal vécu ce vol de propriété intellectuelle !
Ceci dit pourriez-vous, malgré cela, me dire quel organe est alimenté par ce triac (qui probablement condamnera l'appareil à la destruction...) et éventuellement celui qui est piloté par le w32.
Merci et bonne journée.
02 juin 2022 à 11:42
Réponse 6 du forum électroménager
Panne carte AKO 709004 lave vaisselle Neff S54E53X1EU/74
Bonsoir.
Détrompez-vous je n'ai nullement été contrarié j'ai expliqué pourquoi je ne communiquais plus de schémas.
Organe commandé par le triac :
La borne A2 de ce triac arrive sur le connecteur J7-1 il faut suivre le fil qui part de ce J7-1 et vous arriverez sur l'organe machine commandé... je n'ai pas cette info sur le schéma de la carte que j'ai relevé.
Pour le reste je ne comprends pas la question (désolé !) le w32 est le driver qui commande justement la gate du triac qui est explosé donc tout est lié.
En synthèse : le composant extérieur (électrovanne verrou de porte ou boite à produits ou autre) défectueux tue le triac qui se met en c/c lequel triac tue à son tour la résistance de pull down de 1000R et le transistor driver w32 ... c'est la chaine logique.
Bonne soirée.
mamigas
Détrompez-vous je n'ai nullement été contrarié j'ai expliqué pourquoi je ne communiquais plus de schémas.
Organe commandé par le triac :
La borne A2 de ce triac arrive sur le connecteur J7-1 il faut suivre le fil qui part de ce J7-1 et vous arriverez sur l'organe machine commandé... je n'ai pas cette info sur le schéma de la carte que j'ai relevé.
Pour le reste je ne comprends pas la question (désolé !) le w32 est le driver qui commande justement la gate du triac qui est explosé donc tout est lié.
En synthèse : le composant extérieur (électrovanne verrou de porte ou boite à produits ou autre) défectueux tue le triac qui se met en c/c lequel triac tue à son tour la résistance de pull down de 1000R et le transistor driver w32 ... c'est la chaine logique.
Bonne soirée.
mamigas
02 juin 2022 à 19:33
Réponse 7 du forum électroménager
Panne carte AKO 709004 lave vaisselle Neff S54E53X1EU/74
Bonsoir.
Merci de l'info.
Je démonterai demain pour suivre le fil et savoir quel est le composant qu'il alimentait et qui doit être un peu endommagé pour provoquer un court-circuit brutal.
Le triac a explosé dès que j'ai appuyé sur le bouton marche.
Bonne soirée.
Merci de l'info.
Je démonterai demain pour suivre le fil et savoir quel est le composant qu'il alimentait et qui doit être un peu endommagé pour provoquer un court-circuit brutal.
Le triac a explosé dès que j'ai appuyé sur le bouton marche.
Bonne soirée.
02 juin 2022 à 22:30
