Question Forum Électroménager : Lave vaisselle Siemens ne s'allume plus
Bonsoir au forum,
Après avoir beaucoup lu les messages de Mr Mamigas, je me suis lancé dans le démontage et la réparation de la carte de puissance de mon lave vaisselle Siemens SN55M637EU / 28, type SM6P1S.
J'ai changé le TNY264GN, maintenant j'ai un relais qui claque mais toujours rien au bandeau de commande...
J'avoue que je ne comprends pas tout aux explications de Mr Mamigas...
Pourrai-je avoir son mail afin de lui demander s'il veut réparer cette carte ?
Cordialement.
Après avoir beaucoup lu les messages de Mr Mamigas, je me suis lancé dans le démontage et la réparation de la carte de puissance de mon lave vaisselle Siemens SN55M637EU / 28, type SM6P1S.
J'ai changé le TNY264GN, maintenant j'ai un relais qui claque mais toujours rien au bandeau de commande...
J'avoue que je ne comprends pas tout aux explications de Mr Mamigas...
Pourrai-je avoir son mail afin de lui demander s'il veut réparer cette carte ?
Cordialement.
04 mars 2019 à 22:02
Réponse 1 forum dépannage électroménager
Lave vaisselle Siemens ne s'allume plus
Bonjour,
Pas de problème pour donner mon adresse comme ça je tacherai de répondre le plus simplement possible à toutes les questions de Frime qui doit avoir des problèmes soit avec le télérupteur HFE8 ou une des sources.
Bonne journée.
Pas de problème pour donner mon adresse comme ça je tacherai de répondre le plus simplement possible à toutes les questions de Frime qui doit avoir des problèmes soit avec le télérupteur HFE8 ou une des sources.
Bonne journée.
05 mars 2019 à 08:44
Réponse 2 forum dépannage électroménager
Lave vaisselle Siemens ne s'allume plus
Bonjour Frime.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage électroménager Bricovidéo.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage électroménager Bricovidéo.
05 mars 2019 à 10:51
Réponse 3 forum dépannage électroménager
Lave vaisselle Siemens ne s'allume plus
Actualités Bricovidéo en photos à découvrir.
Consulter l'article : Manifestations des Gilets Jaunes Paris 2018
Consulter l'article : Photos Street Art Paris
Consulter l'article : Test Ektachrome E100 Kodak
Consulter l'article : Retour de la photo argentique
À ce jour 72 470 internautes sont inscrits sur les forums de bricovideo.com
Pour plus de photos rejoignez-moi sur Instagram : Photographies Patrice Faro
Consulter l'article : Manifestations des Gilets Jaunes Paris 2018
Consulter l'article : Photos Street Art Paris
Consulter l'article : Test Ektachrome E100 Kodak
Consulter l'article : Retour de la photo argentique
À ce jour 72 470 internautes sont inscrits sur les forums de bricovideo.com
Pour plus de photos rejoignez-moi sur Instagram : Photographies Patrice Faro
05 mars 2019 à 10:52
Réponse 4 forum dépannage électroménager
Lave vaisselle Siemens ne s'allume plus
Bonjour.
J'ai été contacté par frime voici le mail que je lui ai envoyé (il était accompagné de photos de la carte).
Bonsoir,
Je reprends en essayant de faire le + simple possible ce qui avec les cartes BOSCH/SIEMENS qui sont de vraies usines à gaz est quasi impossible.
Votre carte doit être la 5560 D001 000165_c voir photos jointes.
Le télérupteur HFE8 a 1 contact piloté par 2 bobines polarisées une bobine set pour fermer le contact et une reset pour l'ouvrir, la fonction "set" ferme le contact qui est en // avec l'inter à poussoir marche et maintient l'arrivée du secteur sur la carte quand on relâche le bouton poussoir de marche il est commandé par le microcontrôleur.
La fonction " reset" qui ouvre ce même contact en fin de cycle et donc coupe le jus sur la machine. La bobine reset est commandée aussi par le microcontrôleur.
Je résume, quand j'appuie sur le bouton marche je mets le jus sur la carte et aussitôt le micro envoie la commande set le contact du télérupteur se ferme, je peux relâcher le bouton marche.
Quand le cycle de lavage est terminé le micro envoie l’ordre reset qui ouvre le contact ; la machine n'est plus alimentée maintenant concernant les alimentations de la carte en partant du secteur 230v la carte fabrique deux basses tensions du +13 volts pour alimenter les bobines des relais (12 volts) dont celles du HFE8 et quelques bricoles secondaires et partant de ce 13 volts du 5 volts via un régulateur 78M05 pour alimenter le microcontrôleur et toute la quincaille électronique de la carte (transistors et drivers).
Vous écrivez :
Au retour sur ma carte de commande, je n'ai que 3 volts en continu, je pense que ce n'est pas suffisant car rien ne s'allume sur le bandeau.
Comme je ne sais pas exactement ce que vous mesurez et où vous mesurez je ne peux rien vous dire de plus mais vu de ma fenêtre je ne pense pas que le HFE8 soit en cause le problème serait plus du cotée du module à découpage de la partie alimentation.
Je joins photos de ce que je pense être votre carte (merci de confirmer) et reste à disposition.
Cordialement.
mamigas
J'ai été contacté par frime voici le mail que je lui ai envoyé (il était accompagné de photos de la carte).
Bonsoir,
Je reprends en essayant de faire le + simple possible ce qui avec les cartes BOSCH/SIEMENS qui sont de vraies usines à gaz est quasi impossible.
Votre carte doit être la 5560 D001 000165_c voir photos jointes.
Le télérupteur HFE8 a 1 contact piloté par 2 bobines polarisées une bobine set pour fermer le contact et une reset pour l'ouvrir, la fonction "set" ferme le contact qui est en // avec l'inter à poussoir marche et maintient l'arrivée du secteur sur la carte quand on relâche le bouton poussoir de marche il est commandé par le microcontrôleur.
La fonction " reset" qui ouvre ce même contact en fin de cycle et donc coupe le jus sur la machine. La bobine reset est commandée aussi par le microcontrôleur.
Je résume, quand j'appuie sur le bouton marche je mets le jus sur la carte et aussitôt le micro envoie la commande set le contact du télérupteur se ferme, je peux relâcher le bouton marche.
Quand le cycle de lavage est terminé le micro envoie l’ordre reset qui ouvre le contact ; la machine n'est plus alimentée maintenant concernant les alimentations de la carte en partant du secteur 230v la carte fabrique deux basses tensions du +13 volts pour alimenter les bobines des relais (12 volts) dont celles du HFE8 et quelques bricoles secondaires et partant de ce 13 volts du 5 volts via un régulateur 78M05 pour alimenter le microcontrôleur et toute la quincaille électronique de la carte (transistors et drivers).
Vous écrivez :
Au retour sur ma carte de commande, je n'ai que 3 volts en continu, je pense que ce n'est pas suffisant car rien ne s'allume sur le bandeau.
Comme je ne sais pas exactement ce que vous mesurez et où vous mesurez je ne peux rien vous dire de plus mais vu de ma fenêtre je ne pense pas que le HFE8 soit en cause le problème serait plus du cotée du module à découpage de la partie alimentation.
Je joins photos de ce que je pense être votre carte (merci de confirmer) et reste à disposition.
Cordialement.
mamigas
06 mars 2019 à 08:44
Réponse 5 forum dépannage électroménager
Lave vaisselle Siemens ne s'allume plus
Bonsoir au Forum et particulièrement à Mamigas qui a travaillé sur ma carte Siemens.
Malheureusement une pièce irremplaçable est HS et la carte est morte...
Je vais tâcher d'en trouver une d'occasion.
En tout cas, merci au forum et à Mamigas.
A bientôt pour de nouvelles demandes.
Frime
Malheureusement une pièce irremplaçable est HS et la carte est morte...
Je vais tâcher d'en trouver une d'occasion.
En tout cas, merci au forum et à Mamigas.
A bientôt pour de nouvelles demandes.
Frime
13 mars 2019 à 22:02
Réponse 6 forum dépannage électroménager
Lave vaisselle Siemens ne s'allume plus
Bonjour,

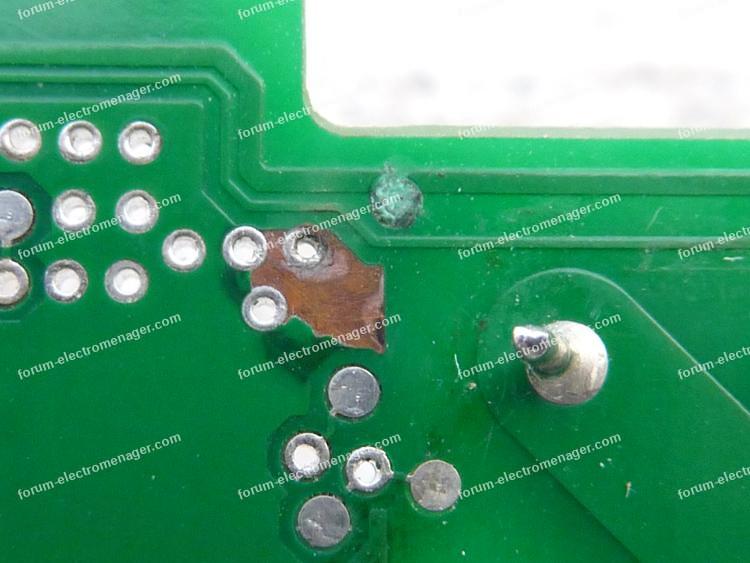

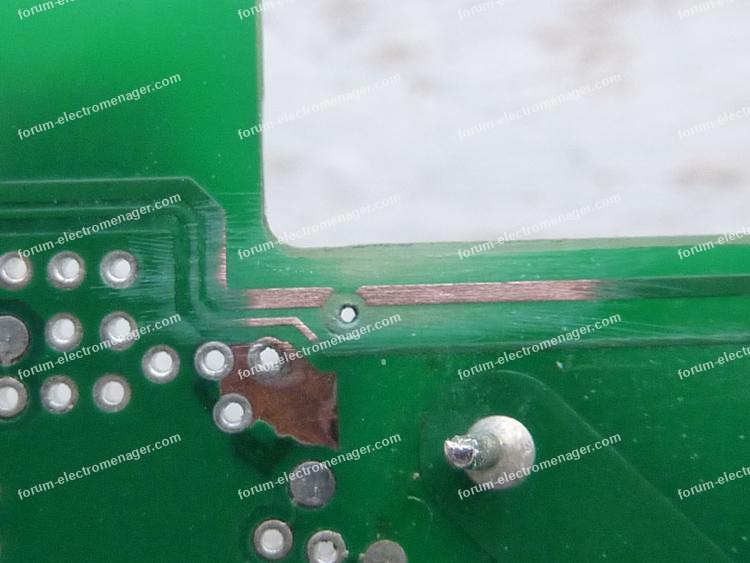

Hélas avec des pistes corrodées et surtout surtout un microcontrôleur en court-circuit, redonner vie aux alimentations est impossible.
J'ai tenté de faire le max, je n'ai pas réussi.
Bonne journée.
A++
Pour agrandir les images, cliquez dessus.
Hélas avec des pistes corrodées et surtout surtout un microcontrôleur en court-circuit, redonner vie aux alimentations est impossible.
J'ai tenté de faire le max, je n'ai pas réussi.
Bonne journée.
A++
Pour agrandir les images, cliquez dessus.
