Comment tester un Klixon avec un multimètre

17770

Question Dépannage Électroménager : Comment tester un Klixon avec un multimètre

Brbeto
Membre inscrit

5 messages

Bonjour.

Comment tester un klixon et un relais pour frigo avec un multimètre ?
Merci bien.

05 septembre 2016 à 17:48

Réponse 1 d'un contributeur du forum

Comment tester un Klixon avec un multimètre

mamigas
Membre inscrit

3 448 messages

Bonsoir,

Ça dépend ! de quel type de Thermostat (TH) il s'agit (Klixon est une marque).
Si c'est un th de type NF normalement à température ambiante les contacts sont fermés et l'ohmmètre branché entre les 2 bornes doit indiquer de l'ordre de 1 ohm.
Si c'est un th de type NO normalement à température ambiante les contacts sont ouverts et l'ohmmètre doit indiquer 1 comme vous ne précisez aucune des caractéristiques du TH que vous voulez tester je ne peux pas en dire plus.
Pour info un TH est défini par sa catégorie NF ou NO, ses températures de déclenchement Temp min et temp max, enfin son type auto réarmable ou pas pour le relais comme il en existe des dizaines de modèles (simple contact double contacts avec contact repos sans contact repos bobine de 12v 24v...).
Impossible de vous répondre d'autant que vous ne dites pas si vous voulez tester la bobine du relais ou la résistance des contacts.
Aider oui on veut bien, deviner Non on ne peut pas.
Cordialement. mamigas

05 septembre 2016 à 21:40

Réponse 2 d'un contributeur du forum

Comment tester un Klixon avec un multimètre

Brbeto
Membre inscrit

5 messages

Bonsoir.
Voici les photos pour vous donner une idée.

05 septembre 2016 à 22:19

Réponse 3 d'un contributeur du forum

Comment tester un Klixon avec un multimètre

Bricovidéo
Administrateur

12 983 messages

Bonjour,
Nous n'avons pas reçu les images que vous mentionnez dans votre réponse.
Vous pouvez nous les faire parvenir en répondant à ce message, ou par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, Patrice bricovideo.com

05 septembre 2016 à 22:37

Réponse 4 d'un contributeur du forum

Comment tester un Klixon avec un multimètre

Brbeto
Membre inscrit

5 messages

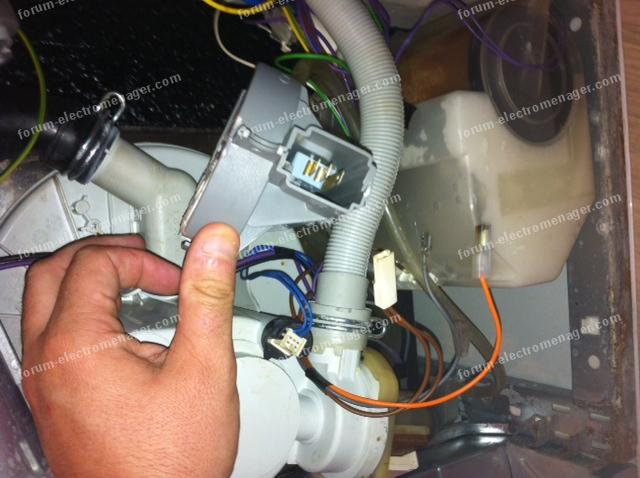

Voici la photo.

Pour agrandir l'image, cliquez dessus.

05 septembre 2016 à 22:43

Réponse 5 d'un contributeur du forum

Comment tester un Klixon avec un multimètre

Brbeto
Membre inscrit

5 messages

Il y a un problème ce n'est pas moi qui est envoyé la photo.

06 septembre 2016 à 00:06

Réponse 6 d'un contributeur du forum

Comment tester un Klixon avec un multimètre

Bricovidéo
Administrateur

12 983 messages

Bonjour,
Vous pouvez nous faire parvenir votre photo en l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, Patrice bricovideo.com

06 septembre 2016 à 01:52

Réponse 7 d'un contributeur du forum

Comment tester un Klixon avec un multimètre

mamigas
Membre inscrit

3 448 messages

Bonjour,
Ce couac, si couac il y a... demande des éclaircissements.
Brbeto voit une photo postée en son nom ??? puis après précise : Ce n'est pas moi qui a envoyé cette photo.
EST-ce possible ?
Si oui c'est la porte ouverte à tout et n'importe quoi.

Merci d'éclairer ma lanterne.
Bonne journée.
mamigas

06 septembre 2016 à 16:05

Réponse 8 d'un contributeur du forum

Comment tester un Klixon avec un multimètre

Bricovidéo
Administrateur

12 983 messages

Bonjour Mamigas.
Désolé pour cette réponse tardive.
Concernant les problèmes d'images sur l'ensemble des forums, il y a plusieurs explications, la première, un grand nombre de personnes se serve de téléphone portable ou de tablette pour faire leurs photos.
Problème, la plupart des tablettes ou smartphone n'utilise pas Flash, donc envoi impossible.
De plus certaines personnes ne mettent pas à jour la version Flash de leur ordinateur, il en va de même pour les PDF.
Toujours concernant les images, les autres problèmes sont le nom des fichiers, souvent appelé image ou img, ce qui fait que notre serveur n'affiche pas forcément les bonnes images, puisqu'elles portent le même nom.
Autre cas, les extensions du nom des fichiers ne sont pas valides.
Quand un problème d'image apparait, comme vous avez pu le constater, je propose souvent l'envoi par email, ce qui en théorie règle le problème, hormis les personnes qui ne les envoient jamais.
J'espère avoir répondu à votre interrogation.
Cordialement.
Patrice

07 septembre 2016 à 23:10
