Question Dépannage Électroménager : Composant grillé module de puissance lave-vaisselle Bosch SMS53M08FF
Bonjour,

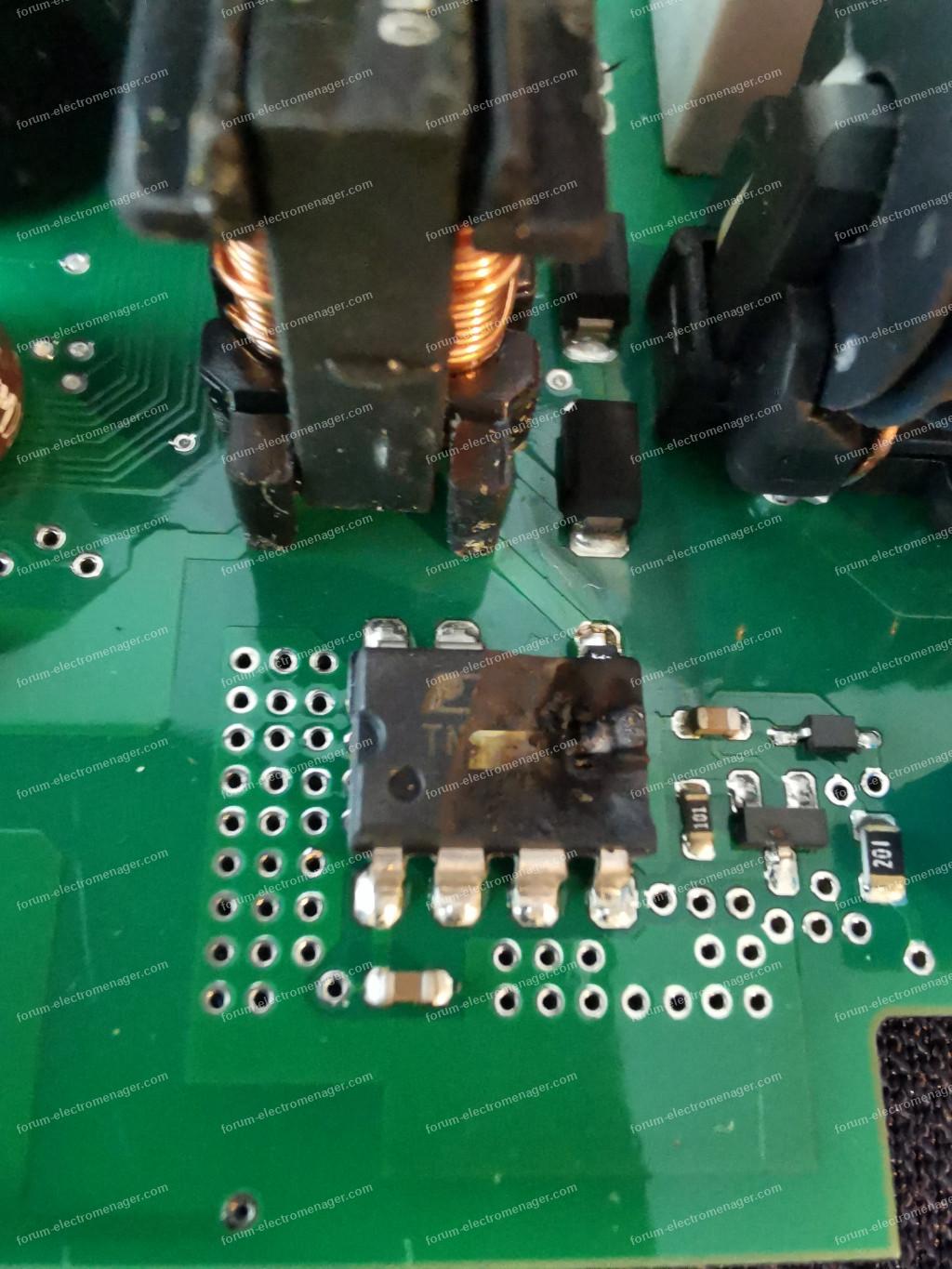

Suite à une panne d'allumage de votre lave-vaisselle Bosch SMS53M08FF âgé de 14 ans, et après avoir effectué des tests électriques et visuels sur ma carte de puissance grâce à des tutoriels, j'ai constaté qu'un composant était grillé. Par chance, j'ai trouvé une carte de puissance identique de la marque SIEMENS (même groupe) à un prix abordable en occasion, car les réparateurs me demandant en moyenne 250 euros pour la remplacer.
Cependant, je ne sais pas de quel composant il s'agit et il est possible que si je change la carte, il se grille à nouveau en raison d'un autre problème électrique. Pourriez-vous, grâce à une photo, identifier le type de composant en question et surtout ce qui pourrait le faire griller ?
D'autre part, même si le module de puissance a exactement les mêmes références et la même marque que mon BOSCH, est-ce que cela peut influencer la programmation ? En effet, le modèle SIEMENS n'a pas du tout le même panneau d'affichage que mon BOSCH, il est intégré à la porte. Est-ce que cela a une quelconque influence ?
Je vous remercie par avance pour votre réponse rapide. Malgré tout, je vais quand même commander la carte car la mienne est défectueuse.
Merci beaucoup.
Pour agrandir les images, cliquez dessus.
Suite à une panne d'allumage de votre lave-vaisselle Bosch SMS53M08FF âgé de 14 ans, et après avoir effectué des tests électriques et visuels sur ma carte de puissance grâce à des tutoriels, j'ai constaté qu'un composant était grillé. Par chance, j'ai trouvé une carte de puissance identique de la marque SIEMENS (même groupe) à un prix abordable en occasion, car les réparateurs me demandant en moyenne 250 euros pour la remplacer.
Cependant, je ne sais pas de quel composant il s'agit et il est possible que si je change la carte, il se grille à nouveau en raison d'un autre problème électrique. Pourriez-vous, grâce à une photo, identifier le type de composant en question et surtout ce qui pourrait le faire griller ?
D'autre part, même si le module de puissance a exactement les mêmes références et la même marque que mon BOSCH, est-ce que cela peut influencer la programmation ? En effet, le modèle SIEMENS n'a pas du tout le même panneau d'affichage que mon BOSCH, il est intégré à la porte. Est-ce que cela a une quelconque influence ?
Je vous remercie par avance pour votre réponse rapide. Malgré tout, je vais quand même commander la carte car la mienne est défectueuse.
Merci beaucoup.
Pour agrandir les images, cliquez dessus.
26 octobre 2024 à 13:31
Réponse 1 du forum électroménager
Composant grillé module de puissance lave-vaisselle Bosch SMS53M08FF
Bonjour,
Le composant peut être un TNY 264, 266 ou 268, cela dépend des cartes.
S'il est défectueux, comme sur la photo, alors d'autres composants peuvent être endommagés sur la carte : ballast, diode roue libre, snubber primaire du transformateur de flyback ou transistor driver. Il est nécessaire de vérifier les chaînes d'alimentation.
Concernant la carte, une même carte physique peut être installée sur une vingtaine de modèles ou plus. Elle est personnalisée en usine lors de l'installation en chargeant dans la mémoire EEPROM du micro les paramètres et profils des programmes spécifiques au modèle.
Comme je l'ai déjà mentionné plusieurs fois, lors du remplacement, il est important de vérifier que le PNC (Product Number Code) de la machine donneuse soit le même que celui de la machine receveuse. Sinon, il faut se "payer" la une comparaison minutieuse des caractéristiques des deux machines.
En effet, si l'on installe sur un modèle 9 couverts sans option particulière une carte venant d'une machine 14 avec quelques options, le résultat peut être étrange.
Le PNC est indiqué sur la plaque signalétique de la machine.
Une autre option serait de reprogrammer la carte pour le modèle de la machine receveuse, mais cela ne peut être fait que par un SAV.
Cordialement.
Le composant peut être un TNY 264, 266 ou 268, cela dépend des cartes.
S'il est défectueux, comme sur la photo, alors d'autres composants peuvent être endommagés sur la carte : ballast, diode roue libre, snubber primaire du transformateur de flyback ou transistor driver. Il est nécessaire de vérifier les chaînes d'alimentation.
Concernant la carte, une même carte physique peut être installée sur une vingtaine de modèles ou plus. Elle est personnalisée en usine lors de l'installation en chargeant dans la mémoire EEPROM du micro les paramètres et profils des programmes spécifiques au modèle.
Comme je l'ai déjà mentionné plusieurs fois, lors du remplacement, il est important de vérifier que le PNC (Product Number Code) de la machine donneuse soit le même que celui de la machine receveuse. Sinon, il faut se "payer" la une comparaison minutieuse des caractéristiques des deux machines.
En effet, si l'on installe sur un modèle 9 couverts sans option particulière une carte venant d'une machine 14 avec quelques options, le résultat peut être étrange.
Le PNC est indiqué sur la plaque signalétique de la machine.
Une autre option serait de reprogrammer la carte pour le modèle de la machine receveuse, mais cela ne peut être fait que par un SAV.
Cordialement.
27 octobre 2024 à 10:18
Réponse 2 du forum électroménager
Composant grillé module de puissance lave-vaisselle Bosch SMS53M08FF
Bonjour et merci pour cette réponse très précise.
C'est en effet ce que je pensais, une épreuve à reprogrammer. Donc là, ça sera un peu la loterie.
Au pire, le vendeur m'a dit qu'il me rembourserait si la carte ne fonctionnait pas. Je l'ai achetée sur Leboncoin et le vendeur avait l'air sérieux.
On va croire qu'il y a encore des gens honnêtes en ce bas monde ;) Donc là, déjà, c'est rassurant.
Je n'ai pas trouvé cette foutue plaque signalétique sur mon lave-vaisselle. Certains me disent qu'elle est sur la porte, mais je n'ai rien vu. Je n'ai vu que des autocollants Finish pour les produits.
Ce fameux product number n'est pas marqué sur le carter de la carte électronique ?
Bon dimanche.
C'est en effet ce que je pensais, une épreuve à reprogrammer. Donc là, ça sera un peu la loterie.
Au pire, le vendeur m'a dit qu'il me rembourserait si la carte ne fonctionnait pas. Je l'ai achetée sur Leboncoin et le vendeur avait l'air sérieux.
On va croire qu'il y a encore des gens honnêtes en ce bas monde ;) Donc là, déjà, c'est rassurant.
Je n'ai pas trouvé cette foutue plaque signalétique sur mon lave-vaisselle. Certains me disent qu'elle est sur la porte, mais je n'ai rien vu. Je n'ai vu que des autocollants Finish pour les produits.
Ce fameux product number n'est pas marqué sur le carter de la carte électronique ?
Bon dimanche.
27 octobre 2024 à 10:25
Réponse 3 du forum électroménager
Composant grillé module de puissance lave-vaisselle Bosch SMS53M08FF
Bonjour,
Après avoir reçu la carte d'occasion et l'avoir correctement branchée, rien ne se passe. :(
Je me suis dit que cela venait d'ailleurs, mais j'ai quand même eu l'idée de vérifier l'état de la carte.
Et là, quelle ne fut pas ma surprise en voyant que le même composant que ma carte avait grillé, du moins il manque un morceau. Je n'ai trouvé aucun morceau dans le compartiment, donc ce n'est pas moi qui l'ai grillé par mégarde.
Ma question est la suivante : avant de dépenser 500 euros dans un lave-vaisselle, est-ce que certains d'entre vous, mamigas peut-être, pourraient changer ce composant ? Car si ça se trouve, c'est lui le fautif et pas un autre élément. Je joue ma dernière carte.
Merci de vos réponses. En attendant, je vais faire ma vaisselle à la main.
Après avoir reçu la carte d'occasion et l'avoir correctement branchée, rien ne se passe. :(
Je me suis dit que cela venait d'ailleurs, mais j'ai quand même eu l'idée de vérifier l'état de la carte.
Et là, quelle ne fut pas ma surprise en voyant que le même composant que ma carte avait grillé, du moins il manque un morceau. Je n'ai trouvé aucun morceau dans le compartiment, donc ce n'est pas moi qui l'ai grillé par mégarde.
Ma question est la suivante : avant de dépenser 500 euros dans un lave-vaisselle, est-ce que certains d'entre vous, mamigas peut-être, pourraient changer ce composant ? Car si ça se trouve, c'est lui le fautif et pas un autre élément. Je joue ma dernière carte.
Merci de vos réponses. En attendant, je vais faire ma vaisselle à la main.
01 novembre 2024 à 11:47
Réponse 4 du forum électroménager
Composant grillé module de puissance lave-vaisselle Bosch SMS53M08FF
Voici une photo.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
01 novembre 2024 à 12:08
Réponse 5 du forum électroménager
Composant grillé module de puissance lave-vaisselle Bosch SMS53M08FF
@mamigas,
Apparemment, vous êtes le Saint-Bernard des lave-vaisselles.
Serait-il possible de vous envoyer la carte et, moyennant finance bien sûr, de remplacer les composants défectueux ?
Je pense que la résistance est également rincée :(
Merci de votre aide.
Apparemment, vous êtes le Saint-Bernard des lave-vaisselles.
Serait-il possible de vous envoyer la carte et, moyennant finance bien sûr, de remplacer les composants défectueux ?
Je pense que la résistance est également rincée :(
Merci de votre aide.
01 novembre 2024 à 15:54
Réponse 6 du forum électroménager
Composant grillé module de puissance lave-vaisselle Bosch SMS53M08FF
Petite précision, mon modèle est un SMS53M08FF/28, il fallait le voir sur la gravure :).
J'ai vu pas mal de personnes sauvées par l'intermédiaire de Mr Mamigas, mais peut-être ne fait-il plus ce genre de réparation...
En espérant une réponse positive de sa part et ayant une chance d'éviter une réparation à 250 euros que me demande le réparateur proche de chez moi :(.
Bon week-end.
J'ai vu pas mal de personnes sauvées par l'intermédiaire de Mr Mamigas, mais peut-être ne fait-il plus ce genre de réparation...
En espérant une réponse positive de sa part et ayant une chance d'éviter une réparation à 250 euros que me demande le réparateur proche de chez moi :(.
Bon week-end.
02 novembre 2024 à 16:37
