Question Forum Électroménager : Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Mon lave-vaisselle Bosch (Type SM6P1B) ne s'allume plus.
La prise d'alimentation électrique est OK, l'arrivée d'eau aussi.
Que faire svp ?
Merci d'avance.
Mon lave-vaisselle Bosch (Type SM6P1B) ne s'allume plus.
La prise d'alimentation électrique est OK, l'arrivée d'eau aussi.
Que faire svp ?
Merci d'avance.
29 août 2018 à 10:59
Réponse 1 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonsoir.
Prise de courant OK et rien ne s'allume.
C'est l'alimentation de la carte de contrôle de la machine qui est grillée suite à une surtension du secteur 230v, elle ne fabrique plus de 12 volts pour les relais et de 5 volts pour l'électronique et tout se passe comme s'il n'y avait plus de tension.
La panne est connue mais réparable sans problème, pour avoir plus d'infos merci de demander mon mail à l'administrateur de ce forum en répondant à ce message.
Bonne soirée.
mamigas
Pour info je ne suis pas le seul à proposer ce genre de réparation et donc vous avez le choix.
Prise de courant OK et rien ne s'allume.
C'est l'alimentation de la carte de contrôle de la machine qui est grillée suite à une surtension du secteur 230v, elle ne fabrique plus de 12 volts pour les relais et de 5 volts pour l'électronique et tout se passe comme s'il n'y avait plus de tension.
La panne est connue mais réparable sans problème, pour avoir plus d'infos merci de demander mon mail à l'administrateur de ce forum en répondant à ce message.
Bonne soirée.
mamigas
Pour info je ne suis pas le seul à proposer ce genre de réparation et donc vous avez le choix.
29 août 2018 à 21:45
Réponse 2 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonsoir Mamigas
Et merci.
Pour la réparation, il faudrait que l'on habite le même secteur, non ?
Et merci.
Pour la réparation, il faudrait que l'on habite le même secteur, non ?
29 août 2018 à 21:59
Réponse 3 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour Mamigas.
J'ai le même souci pour SMP1B. Comment on peut le réparer ??
Merci d'avance pour votre aide.
J'ai le même souci pour SMP1B. Comment on peut le réparer ??
Merci d'avance pour votre aide.
21 juillet 2021 à 16:28
Réponse 4 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonsoir.
SMP1B vous êtes sûr de la réf ? moi ça ne me dit rien.
Comment on peut réparer ?
Schéma de la carte / multimètre capacimètre.
En partant de la prise secteur noire TNL qui arrive sur la carte contrôler les composants des chaines suivantes :
Chaine primaire qui transforme le secteur 230v AC en du 325VDC
Module alim à découpage transfo flyback (009921) power switcher circuits roue libre et snubber boucle de régulation qui pilote le power switcher.
Sources bases tensions +13.8 et+5v.
Et après remplacement des composants HS ou DOUTEUX alimenter la carte sur table et mesurer les principales tensions. HT +13.8 +5v tension FB tension BP et tension bus Vcc.
Bien cordialement.
Bonne soirée.
mamigas
SMP1B vous êtes sûr de la réf ? moi ça ne me dit rien.
Comment on peut réparer ?
Schéma de la carte / multimètre capacimètre.
En partant de la prise secteur noire TNL qui arrive sur la carte contrôler les composants des chaines suivantes :
Chaine primaire qui transforme le secteur 230v AC en du 325VDC
Module alim à découpage transfo flyback (009921) power switcher circuits roue libre et snubber boucle de régulation qui pilote le power switcher.
Sources bases tensions +13.8 et+5v.
Et après remplacement des composants HS ou DOUTEUX alimenter la carte sur table et mesurer les principales tensions. HT +13.8 +5v tension FB tension BP et tension bus Vcc.
Bien cordialement.
Bonne soirée.
mamigas
21 juillet 2021 à 18:34
Réponse 5 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Merci Mamigas.
En effet la réf est SM6P1B.
D’après ce que vous avez écrit, ce n'est pas dans mes cordes. Est-ce que vous connaissez quelqu'un qui peut le réparer ??
Bien que la panne est un peu différente, le problème probablement vient carte d'alim ?
C'est à dire pendant le cycle de lavage il y a 2 à 4 coupures aléatoires qui durent x minutes et ensuite le cycle reprend et lavage continue.
En effet la réf est SM6P1B.
D’après ce que vous avez écrit, ce n'est pas dans mes cordes. Est-ce que vous connaissez quelqu'un qui peut le réparer ??
Bien que la panne est un peu différente, le problème probablement vient carte d'alim ?
C'est à dire pendant le cycle de lavage il y a 2 à 4 coupures aléatoires qui durent x minutes et ensuite le cycle reprend et lavage continue.
21 juillet 2021 à 20:10
Réponse 6 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Oui problème sur la carte par mise en sécurité alim.
Je dois savoir réparer la carte, demandez mon adresse à l'administrateur du forum en répondant à ce message puis contactez-moi et nous verrons comment redonner vie à la machine.
Bonne journée.
mamigas
Oui problème sur la carte par mise en sécurité alim.
Je dois savoir réparer la carte, demandez mon adresse à l'administrateur du forum en répondant à ce message puis contactez-moi et nous verrons comment redonner vie à la machine.
Bonne journée.
mamigas
22 juillet 2021 à 08:50
Réponse 7 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Je voudrais avoir l'adresse de Mamigas SVP.
Merci.
Cordialement.
Je voudrais avoir l'adresse de Mamigas SVP.
Merci.
Cordialement.
22 juillet 2021 à 23:38
Réponse 8 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Expédition et réception de la carte d'alim rapide ... Réparation parfaite !!
Heureusement il existe des gens comme Mamigas qui permet de résoudre un problème électronique.
En même temps c'est une réparation qui contribue à protéger l’environnement.
Merci Mamigas.
Heureusement il existe des gens comme Mamigas qui permet de résoudre un problème électronique.
En même temps c'est une réparation qui contribue à protéger l’environnement.
Merci Mamigas.
12 août 2021 à 12:45
Réponse 9 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Merci pour ce retour d'info qui une fois encore démontre que réparer au lieu de remplacer ou pire jeter c'est possible à moindre coût.
A chaque fois je fais le max pour aider à redonner vie aux machines ...
Bonne journée.
A+
Merci pour ce retour d'info qui une fois encore démontre que réparer au lieu de remplacer ou pire jeter c'est possible à moindre coût.
A chaque fois je fais le max pour aider à redonner vie aux machines ...
Bonne journée.
A+
12 août 2021 à 13:42
Réponse 10 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour Mamigas.
Comme beaucoup ici, j'ai un lave-vaisselle Bosch qui ne s'allume plus suite à une surtension par un orage.
Le modèle est le SM6P1B et la carte est la SWS4118.
A ce jour, j'ai pu identifier qu'il n'y a plus les basses tensions sur la carte mais je ne peux aller plus loin.
J'ai vu que vous proposiez certains services dans ce fil.
Est-il possible d'avoir les plans ou la liste des quelques composants à contrôler.
Si impossible, je verrai comment vous transmettre la carte pour tentative de réparation.
En vous remerciant.
Bonne soirée à tous.
Comme beaucoup ici, j'ai un lave-vaisselle Bosch qui ne s'allume plus suite à une surtension par un orage.
Le modèle est le SM6P1B et la carte est la SWS4118.
A ce jour, j'ai pu identifier qu'il n'y a plus les basses tensions sur la carte mais je ne peux aller plus loin.
J'ai vu que vous proposiez certains services dans ce fil.
Est-il possible d'avoir les plans ou la liste des quelques composants à contrôler.
Si impossible, je verrai comment vous transmettre la carte pour tentative de réparation.
En vous remerciant.
Bonne soirée à tous.
29 décembre 2021 à 20:19
Réponse 11 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Les schémas des cartes ne sont pas communiqués par les constructeurs même à leurs SAV qui fonctionnent par remplacement des cartes HS, ce pour des raisons de garantie usine et de temps passé si dépannage au composant.
Pour avoir un schéma il faut le relever ce qui sur les cartes Bosch demande entre 8 et 12h de travail.
Je ne communique plus les schémas de cartes depuis que j'ai vu un de mes plans sur un site russe avec pour auteur un certain Vladimir Tchernoswk...
Ceci étant pas de problème pour que l'administrateur du forum vous communique mon adresse.
Ensuite contactez moi en me rappelant votre souci et le N° de la question 19471.
Bonne journée.
mamigas
Les schémas des cartes ne sont pas communiqués par les constructeurs même à leurs SAV qui fonctionnent par remplacement des cartes HS, ce pour des raisons de garantie usine et de temps passé si dépannage au composant.
Pour avoir un schéma il faut le relever ce qui sur les cartes Bosch demande entre 8 et 12h de travail.
Je ne communique plus les schémas de cartes depuis que j'ai vu un de mes plans sur un site russe avec pour auteur un certain Vladimir Tchernoswk...
Ceci étant pas de problème pour que l'administrateur du forum vous communique mon adresse.
Ensuite contactez moi en me rappelant votre souci et le N° de la question 19471.
Bonne journée.
mamigas
30 décembre 2021 à 10:21
Réponse 12 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Pour Dave26.
Incapable de communiquer avec vous votre boite mail Free est pleine et tout envoi est refusé !
mamigas.
Pour Dave26.
Incapable de communiquer avec vous votre boite mail Free est pleine et tout envoi est refusé !
mamigas.
27 janvier 2022 à 10:25
Réponse 13 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Merci aux personnes dévouées dépanneurs, gérants du forum.
J'ai un lave-vaisselle Bosch qui ne s'allume plus au niveau du bandeau (afficheur) mais la pompe de vidange se met en route
Le modèle est le SM6P1B
La carte est la SWS4118 : Je l'ai démontée pour tenter de repérer visuellement un composant HS... en vain.
J'aurai bien acheter la pièce détachée mais cette dernière ne se trouve pas pour moins de 100 Euros.
Est-il possible de la faire dépanner ?
Un diagnostic pour commencer et quel prix maxi svp (hors frais de port que je dois prévoir également).
Pouvez-vous m'aiguiller svp ?
Bien cordialement.
Encore merci pour votre aide.
Merci aux personnes dévouées dépanneurs, gérants du forum.
J'ai un lave-vaisselle Bosch qui ne s'allume plus au niveau du bandeau (afficheur) mais la pompe de vidange se met en route
Le modèle est le SM6P1B
La carte est la SWS4118 : Je l'ai démontée pour tenter de repérer visuellement un composant HS... en vain.
J'aurai bien acheter la pièce détachée mais cette dernière ne se trouve pas pour moins de 100 Euros.
Est-il possible de la faire dépanner ?
Un diagnostic pour commencer et quel prix maxi svp (hors frais de port que je dois prévoir également).
Pouvez-vous m'aiguiller svp ?
Bien cordialement.
Encore merci pour votre aide.
11 septembre 2022 à 11:50
Réponse 14 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour,
Demandez mon adresse à l'administrateur du forum en répondant à ce message, puis contactez-moi en rappelant votre problème et le N° de question 19471, nous verrons comment réparer votre carte (si réparable).
Bonne journée.
mamigas
Demandez mon adresse à l'administrateur du forum en répondant à ce message, puis contactez-moi en rappelant votre problème et le N° de question 19471, nous verrons comment réparer votre carte (si réparable).
Bonne journée.
mamigas
11 septembre 2022 à 12:35
Réponse 15 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Ce message s'adresse à l'administrateur du forum
Pouvez vous svp me transmettre de mamigas1 ?
En vous remerciant.
Ce message s'adresse à l'administrateur du forum
Pouvez vous svp me transmettre de mamigas1 ?
En vous remerciant.
11 septembre 2022 à 13:48
Réponse 16 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour,
Je rencontre le même problème que d'autres personnes sur ce forum : mon LV Bosch n'est plus alimenté suite à un orage et probablement une surtension.

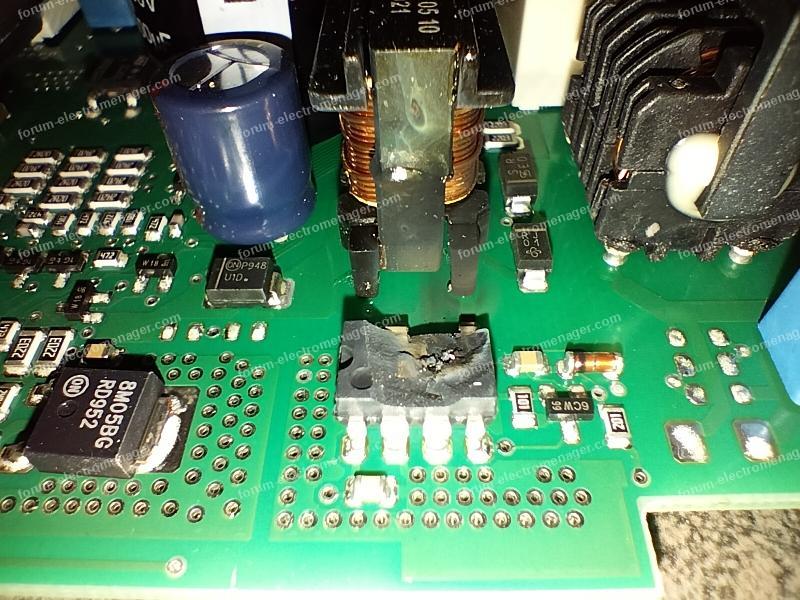

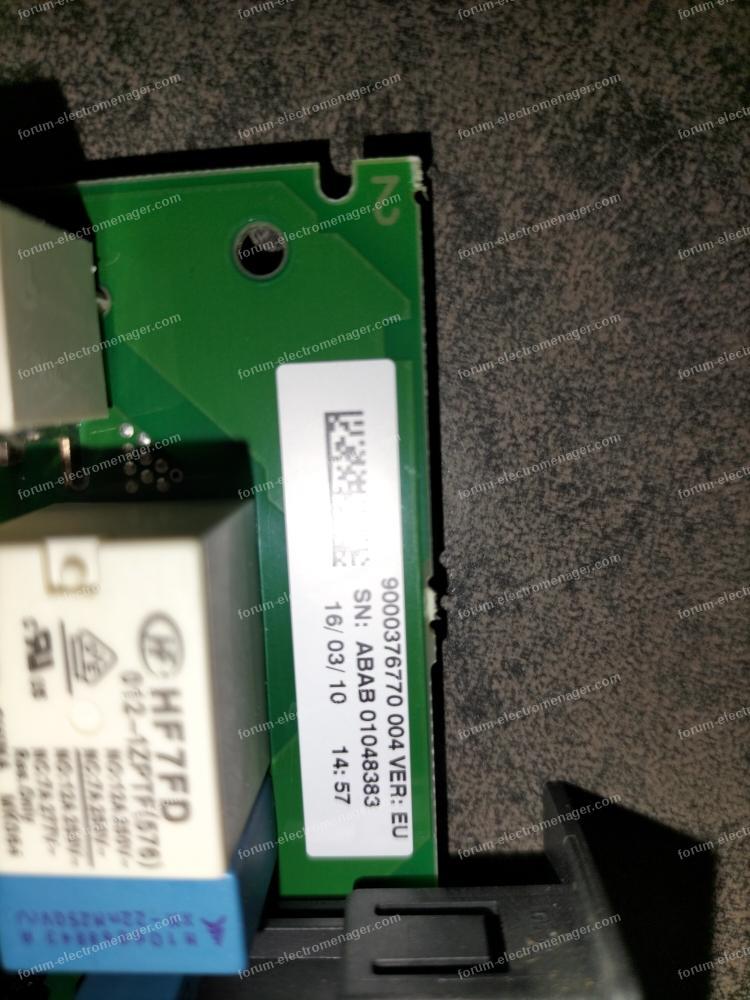

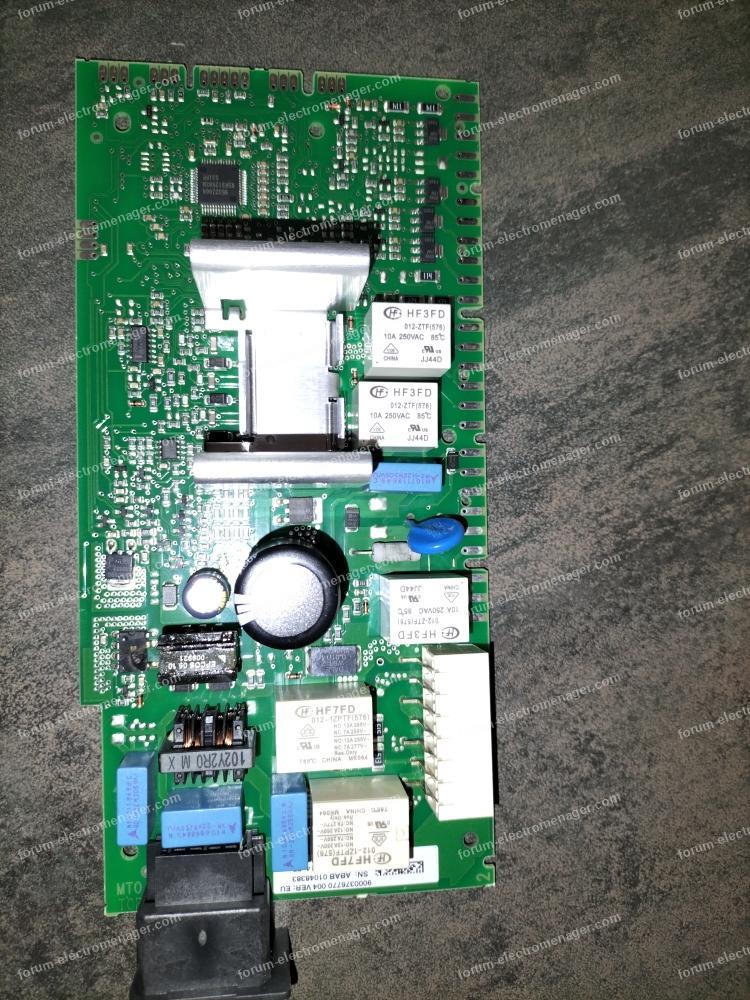

J'ai démonté le module de puissance 9000 588 642 et j'ai constaté que deux éléments étaient détériorés sur la carte électronique : la résistance et le commutateur TNY264GN (voir photos).
Savez-vous si quelqu'un peut dépanner cette carte en remplaçant les composants ?
Encore merci aux personnes dévouées et aux administrateurs du forum.
Bien cordialement,
Encore merci pour l'entraide.
Pour agrandir les images, cliquez dessus.
Je rencontre le même problème que d'autres personnes sur ce forum : mon LV Bosch n'est plus alimenté suite à un orage et probablement une surtension.
J'ai démonté le module de puissance 9000 588 642 et j'ai constaté que deux éléments étaient détériorés sur la carte électronique : la résistance et le commutateur TNY264GN (voir photos).
Savez-vous si quelqu'un peut dépanner cette carte en remplaçant les composants ?
Encore merci aux personnes dévouées et aux administrateurs du forum.
Bien cordialement,
Encore merci pour l'entraide.
Pour agrandir les images, cliquez dessus.
29 mai 2023 à 15:50
Réponse 17 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonsoir.
Je dois savoir faire, demandez mon adresse à l'administrateur puis contactez moi en me rappelant le N° de question 19471 et la panne.
Bonne journée.
mamigas
Je dois savoir faire, demandez mon adresse à l'administrateur puis contactez moi en me rappelant le N° de question 19471 et la panne.
Bonne journée.
mamigas
29 mai 2023 à 18:37
Réponse 18 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Merci mamigas1 pour l'assistance.
Pouvez-vous me communiquer l'adresse e-mail de mamigas1 ?
Bien cordialement.
Pouvez-vous me communiquer l'adresse e-mail de mamigas1 ?
Bien cordialement.
29 mai 2023 à 19:34
Réponse 19 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonsoir.
Je viens récupérer le module de puissance réparé par mamigas1 (question 19471).
Je confirme que tout fonctionne parfaitement.
Encore merci aux personnes dévouées et aux administrateurs du forum.
Bien cordialement.
Je viens récupérer le module de puissance réparé par mamigas1 (question 19471).
Je confirme que tout fonctionne parfaitement.
Encore merci aux personnes dévouées et aux administrateurs du forum.
Bien cordialement.
06 juin 2023 à 21:12
Réponse 20 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
J'ai également un souci d'alimentation avec mon lave-vaisselle Bosch SM6P1B qui démarre puis s'éteint.
A priori, un diagnostic de la carte et un remplacement de composants sont à réaliser.
Pourriez-vous m'indiquer, s'il vous plaît, l'adresse de Mamigas qui est un champion dans le domaine ?
Merci et bonne journée.
J'ai également un souci d'alimentation avec mon lave-vaisselle Bosch SM6P1B qui démarre puis s'éteint.
A priori, un diagnostic de la carte et un remplacement de composants sont à réaliser.
Pourriez-vous m'indiquer, s'il vous plaît, l'adresse de Mamigas qui est un champion dans le domaine ?
Merci et bonne journée.
02 septembre 2023 à 09:25
Réponse 21 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonsoir.
OK pour donner mon adresse à Ivan57.
Bonne soirée.
mamigas
OK pour donner mon adresse à Ivan57.
Bonne soirée.
mamigas
02 septembre 2023 à 21:35
Réponse 22 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bien reçu.
Merci pour votre précieuse aide.
Je tiendrai au courant de la suite.
Cordialement.
Merci pour votre précieuse aide.
Je tiendrai au courant de la suite.
Cordialement.
04 septembre 2023 à 07:49
Réponse 23 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
En une semaine la carte a été envoyée, reçue et aussitôt réparée puis réexpédiée, remontée et testée.
Et ça fonctionne ! Merci beaucoup Mamigas.
Ni magie, ni miracle, ni sorcellerie mais quelqu'un qui a du passer un paquet de jours à analyser le fonctionnement de ces cartes mères et le résultat est là. Bravo l'artiste.
Merci pour votre aide pour aider à la réparation à moindre frais de notre électroménager et à ce forum pour en permettre la concrétisation.
Je recommande.
Cordialement.
En une semaine la carte a été envoyée, reçue et aussitôt réparée puis réexpédiée, remontée et testée.
Et ça fonctionne ! Merci beaucoup Mamigas.
Ni magie, ni miracle, ni sorcellerie mais quelqu'un qui a du passer un paquet de jours à analyser le fonctionnement de ces cartes mères et le résultat est là. Bravo l'artiste.
Merci pour votre aide pour aider à la réparation à moindre frais de notre électroménager et à ce forum pour en permettre la concrétisation.
Je recommande.
Cordialement.
23 septembre 2023 à 19:36
Réponse 24 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonsoir.
Ravi de lire que votre lave-vaisselle a repris du service.
Effectivement j'ai consacré des centaines d'heures à relever mettre en forme et surtout analyser le fonctionnement de cartes.... et aussi à tenter de comprendre pourquoi cette panne d'alimentation touchait pratiquement tous les fabricants... avec le secteur de Mr ENEDIS : 230V +/- 10% ça explique une partie des problèmes mais pas tout .... alors je cherche !!
Bonne soirée.
mamigas
Ravi de lire que votre lave-vaisselle a repris du service.
Effectivement j'ai consacré des centaines d'heures à relever mettre en forme et surtout analyser le fonctionnement de cartes.... et aussi à tenter de comprendre pourquoi cette panne d'alimentation touchait pratiquement tous les fabricants... avec le secteur de Mr ENEDIS : 230V +/- 10% ça explique une partie des problèmes mais pas tout .... alors je cherche !!
Bonne soirée.
mamigas
25 septembre 2023 à 17:55
Réponse 25 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour, à l'administrateur du forum, pourriez vous me donner le mail de mamigas 1 il est OK pour la partager, j'ai mon élément de sécurité qui je pense à cramer sur la carte de mon lave vaisselle Bosch suite évacuation eau directement sur prise
21 octobre 2023 à 11:57
Réponse 26 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour, mamigas même panne, élément de sécurité je pense cramer suite écoulement eau sur prise, puis je vous envoyer ma carte pour réparation. Cordialement
21 octobre 2023 à 12:01
Réponse 27 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour Api42.
Pas de problème après l'accord de mamigas.
Cordialement, l'équipe du forum dépannage électroménager
Pas de problème après l'accord de mamigas.
Cordialement, l'équipe du forum dépannage électroménager
21 octobre 2023 à 12:57
Réponse 28 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour Api42
AH bon .....sauf oubli de ma part je ne pense pas que nous ayons échangé.
Et avant toute chose postez des photos de la carte avec l’élément de sécurité cramé car je n'ai aucune idée de ce que vous appelez élément de sécurité.
A+
mamigas
Citation :
Le mail de mamigas 1 il est OK pour la partager.
AH bon .....sauf oubli de ma part je ne pense pas que nous ayons échangé.
Et avant toute chose postez des photos de la carte avec l’élément de sécurité cramé car je n'ai aucune idée de ce que vous appelez élément de sécurité.
A+
mamigas
21 octobre 2023 à 14:19
Réponse 29 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour mamigas.
Je me permets de vous contacter à nouveau concernant mon lave-vaisselle Bosch qui ne fonctionne plus suite à une évacuation d'eau sur la prise.
Je pense que le composant Epcos 009921 est en cause, les fils de cuivre semblent avoir fondu mais je n'y connais rien.
Puis-je vous envoyer ma carte pour que vous puissiez y jeter un œil ?
Merci.
Pour agrandir l'image, cliquez dessus.
Je me permets de vous contacter à nouveau concernant mon lave-vaisselle Bosch qui ne fonctionne plus suite à une évacuation d'eau sur la prise.
Je pense que le composant Epcos 009921 est en cause, les fils de cuivre semblent avoir fondu mais je n'y connais rien.
Puis-je vous envoyer ma carte pour que vous puissiez y jeter un œil ?
Merci.
Pour agrandir l'image, cliquez dessus.
09 janvier 2024 à 17:43
Réponse 30 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonsoir.
Pas de problème de mon coté pour que l'administrateur vous donne mon adresse mail ensuite contactez moi.
Je ne pense pas que le souci soit du au transfo EPCOS 009921 mais bon le diagnostique le dira.
Par contre si l'eau a coulé sur la carte possible que la corrosion a fait son œuvre et "mangé" les pistes et vias du circuit imprimé ?? à voir.
Bonne soirée.
mamigas
Pas de problème de mon coté pour que l'administrateur vous donne mon adresse mail ensuite contactez moi.
Je ne pense pas que le souci soit du au transfo EPCOS 009921 mais bon le diagnostique le dira.
Par contre si l'eau a coulé sur la carte possible que la corrosion a fait son œuvre et "mangé" les pistes et vias du circuit imprimé ?? à voir.
Bonne soirée.
mamigas
09 janvier 2024 à 18:28
Réponse 31 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonsoir à tous,
J'ai exactement le même symptôme : pas d'alimentation.
Après démontage et contrôle visuel, j'ai effectué quelques tests de continuité et j'ai constaté qu'une des petites pistes du bas de la carte était coupée. Après réparation, j'ai effectué un test mais je n'ai pas remarqué de changement.
J'ai donc vérifié le régulateur 78M05 et au multimètre, j'ai obtenu des résultats fluctuants entre 3V et 5V.
Serait-il possible de le remplacer par un régulateur équivalent ? De plus, je n'arrive pas à localiser l'autre régulateur en 13,8V.
N'ayant pas d'oscilloscope et étant limité dans mes connaissances sur les alimentations à découpage, je me tourne vers vous pour avoir un avis sur la suite à donner.
Peut-être que le bon samaritain Mamigas pourrait-il m'aider ?
Merci d'avance.
J'ai exactement le même symptôme : pas d'alimentation.
Après démontage et contrôle visuel, j'ai effectué quelques tests de continuité et j'ai constaté qu'une des petites pistes du bas de la carte était coupée. Après réparation, j'ai effectué un test mais je n'ai pas remarqué de changement.
J'ai donc vérifié le régulateur 78M05 et au multimètre, j'ai obtenu des résultats fluctuants entre 3V et 5V.
Serait-il possible de le remplacer par un régulateur équivalent ? De plus, je n'arrive pas à localiser l'autre régulateur en 13,8V.
N'ayant pas d'oscilloscope et étant limité dans mes connaissances sur les alimentations à découpage, je me tourne vers vous pour avoir un avis sur la suite à donner.
Peut-être que le bon samaritain Mamigas pourrait-il m'aider ?
Merci d'avance.
25 juin 2024 à 21:01
Réponse 32 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Il n'y a pas de régu 13.80v c'est le module alim découpage alimenté par la haute tension qui fournit en directe cette tension de par la construction du transfo de flyback.
Si vous avez une source 5v fluctuante ça veut dire que la boucle de régulation qui pilote l'alim à découpage à un souci ; il faut diagnostiquer ces chaines.
Cordialement.
Il n'y a pas de régu 13.80v c'est le module alim découpage alimenté par la haute tension qui fournit en directe cette tension de par la construction du transfo de flyback.
Si vous avez une source 5v fluctuante ça veut dire que la boucle de régulation qui pilote l'alim à découpage à un souci ; il faut diagnostiquer ces chaines.
Cordialement.
26 juin 2024 à 10:20
Réponse 33 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour,
Merci, Mamigas.
Pourriez-vous avoir votre adresse si vous êtes disponible pour un diagnostic et une réparation ?
Cordialement.
Merci, Mamigas.
Pourriez-vous avoir votre adresse si vous êtes disponible pour un diagnostic et une réparation ?
Cordialement.
26 juin 2024 à 13:04
Réponse 34 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour,
Pourriez-vous m'expliquer comment investiguer cette boucle de régulation ?
Je vous remercie d'avance.
Cordialement.
Pourriez-vous m'expliquer comment investiguer cette boucle de régulation ?
Je vous remercie d'avance.
Cordialement.
28 juin 2024 à 21:01
Réponse 35 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Avec le schéma de la carte, partir de la source de 13.80 et contrôler les composants suivants :
Pont diviseur de précision, diode de référence, transistor driver de FB et les 2 ou 3 R et cap de découplage associées.
Cordialement.
Avec le schéma de la carte, partir de la source de 13.80 et contrôler les composants suivants :
Pont diviseur de précision, diode de référence, transistor driver de FB et les 2 ou 3 R et cap de découplage associées.
Cordialement.
29 juin 2024 à 13:37
Réponse 36 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour,
Malheureusement, je n'ai pas le schéma de la carte.
Pourrais-je vous l'envoyer, Mamigas, pour ce diagnostic ?
Cordialement.
Malheureusement, je n'ai pas le schéma de la carte.
Pourrais-je vous l'envoyer, Mamigas, pour ce diagnostic ?
Cordialement.
29 juin 2024 à 14:59
Réponse 37 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour,
Pas de problème à ce que l'administrateur du forum vous donne mon adresse. Ensuite, vous pourrez me contacter.
Bonne soirée.
Mamigas
Pas de problème à ce que l'administrateur du forum vous donne mon adresse. Ensuite, vous pourrez me contacter.
Bonne soirée.
Mamigas
29 juin 2024 à 18:13
Réponse 38 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonsoir jojo12.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement, l'équipe du forum dépannage électroménager.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement, l'équipe du forum dépannage électroménager.
29 juin 2024 à 19:30
Réponse 39 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour.
Après avoir pris contact avec Mamigas1 et lui avoir expédié ma carte défectueuse, j'ai reçu la carte réparée quelques jours plus tard.
Tout refonctionne correctement.
Merci pour cette réparation.
Luttons tous ensemble contre l'obsolescence programmée, choisissons des produits réparables.
C'est comme cela qu'on s'en sortira.
Merci encore à Mamigas et aux administrateurs de ce forum bien pratique.
Cordialement.
Jojo12
Après avoir pris contact avec Mamigas1 et lui avoir expédié ma carte défectueuse, j'ai reçu la carte réparée quelques jours plus tard.
Tout refonctionne correctement.
Merci pour cette réparation.
Luttons tous ensemble contre l'obsolescence programmée, choisissons des produits réparables.
C'est comme cela qu'on s'en sortira.
Merci encore à Mamigas et aux administrateurs de ce forum bien pratique.
Cordialement.
Jojo12
11 juillet 2024 à 07:54
Réponse 40 forum dépannage électroménager
Panne allumage lave-vaisselle Bosch SM6P1B
Bonjour jojo12.
Heureux de lire que votre lave-vaisselle a repris du service... même si pour trouver le "via corrodé et coupé" il a fallu utiliser la loupe à fort grossissement.
Et oui,.... à chaque fois que réparer est possible il ne faut pas hésiter.
Bonne journée.
mamigas
Heureux de lire que votre lave-vaisselle a repris du service... même si pour trouver le "via corrodé et coupé" il a fallu utiliser la loupe à fort grossissement.
Et oui,.... à chaque fois que réparer est possible il ne faut pas hésiter.
Bonne journée.
mamigas
11 juillet 2024 à 11:18
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Électroménager
- 1. Lave vaisselle Bosch SMS53M58FF ne s'allume plus
- N°20127 : Bonjour. Mon lave vaisselle Bosch SMS53M58FF ne s'allume plus. Rien ne s'affiche quand on le branche au secteur et en eau, pas de bruit inerte rien sur l'afficheur. J'ai déjà remplacé la carte électronique au niveau du...
- 2. Lave-vaisselle Bosch Silence Plus avec code panne E24
- N°12543 : Bonjour Je possède un lave-vaisselle de marque Bosch modèle Silence Plus (<2 ans) et quel que soit le programme demandé, la machine commence le cycle (vidange) et deux minutes après, l'affichage indique "e24" et la led...
- 3. Lave-vaisselle Bosch résistance HS Circuit imprimé
- N°18322 : Bonjour. Du jour au lendemain mon lave-vaisselle (Bosch SPS50E22EU/07) ne s'allume plus, plus rien... J'ai démonté le Module de puissance et la résistance à plusieurs couleurs a cramé. Est-il possible de la faire réparer...
- 4. Problème lave vaisselle Bosch SGS 55E22EU/31
- N°14735 : Bonsoir à tous, J'ai une panne sur mon lave vaisselle Bosch SGS 55E22EU/31 assez sournoise. Voilà les symptômes, la machine se remplit d'eau, évacue et recommence à se remplir ça ne s'arrête jamais et le voyant rouge...
- 5. Panne carte EPG60612 lave vaisselle Bosch SMS40E62EU
- N°19693 : Bonjour à tous, J'ai un lave vaisselle qui ne fonctionne plus. C'est un problème de la carte électronique EPG60612 9000588493 j'ai la résistance de 100 ohms 3W qui est grillé. Donc j'ai changé celle-ci, j'ai changé le...
- 6. Panne lave vaisselle Bosch super silence ne démarre pas
- N°12922 : Bonjour, Je possède un lave vaisselle Bosch super silence. Il ne démarre pas, l'écran est allumé impossible de changer de programme, aucun bouton ne fonctionne, il n'y aucun code défaut affiché. Quelle peut être la...
- 7. Lave-vaisselle Bosch ne s'allume plus panne carte électronique
- N°22521 : Bonsoir. Je repose ici une question publiée à la fin d'un post relativement long et qui n'est sans doute plus suivi. Réparation carte puissance lave vaisselle J'ai une panne sur mon lave-vaisselle Bosch...
- 8. Réparation carte puissance lave vaisselle
- N°18516 : Bonjour. J'ai un problème avec mon lave-vaisselle, il ne s'allume plus. Après de multiples démontages je suis arrivé au niveau du module de puissance duquel j'ai extrait la carte. Le module est le MELECS n° EPG60120. La...
- 9. Panne lave-vaisselle Bosch SM6P1B
- N°22479 : Bonjour à tous. Et voilà encore une nouvelle victime d'une panne connue sur une carte de commande Melecs 90006605661... Mon lave-vaisselle s'éteint au bout de quelques minutes, et se rallume quelques minutes après. J'ai...
- 10. Panne lave vaisselle Bosch
- N°20983 : Bonjour. C'est ma première visite, je ne connais pas les règles de votre forum, d'ailleurs je ne fréquente aucun forum. Dites-moi si je ne fais pas les choses dans les règles. Ma demande concerne une réparation d'un lave...
Informations sur le forum Électroménager Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
