Lave vaisselle Electrolux composant HS il sert à quoi ?

22475

Question Dépannage Électroménager : Lave vaisselle Electrolux composant HS il sert à quoi ?

Goldorak2024
Membre inscrit

5 messages

Bonjour à tous.

Je suis nouveau sur le forum et j'espère pouvoir réparer mes appareils en panne grâce à vous. Je bricole beaucoup mais je pêche un peu en électronique (fonctionnement surtout).

On m'a donné un lave-vaisselle qui ne s'allume plus. Après démontage et recherche, j'ai trouvé sur la carte électronique un endroit où il y a eu un flash et on voit bien un composant qui est HS, mais je ne sais pas ce que c'est ni à quoi il sert.
J'aimerais savoir si cela a pu cramé d'autres composants (photos jointes).
Lave-vaisselle Electrolux - Modèle : ESF6633RYW - PNC : 911414103/05

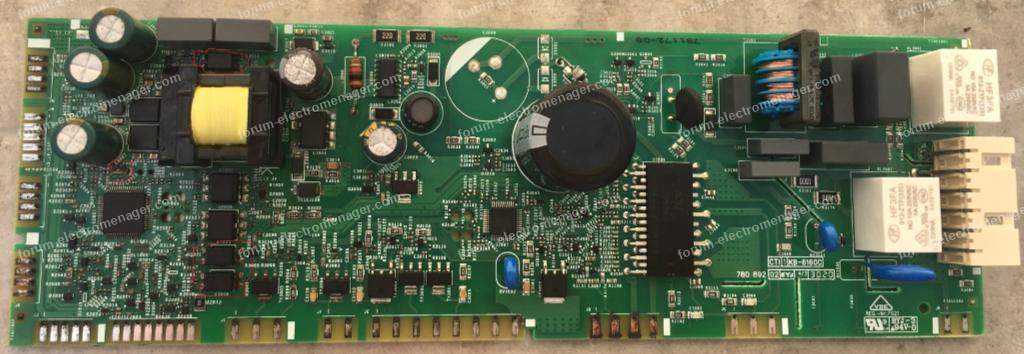

Carte mère Computime : ELED147 - Electrolux : 138021641C

Pour agrandir les images, cliquez dessus.

28 avril 2023 à 13:57

Réponse 1 d'un contributeur du forum électroménager

Lave vaisselle Electrolux composant HS il sert à quoi ?

mamigas1
Membre inscrit

2 259 messages

Bonjour.

Ce composant appelé power switcher est le circuit qui pilote l'alimentation à découpage de la carte.
Cette alimentation en prise directe sur le secteur 230v (attention pas de court jus accidentel sinon ça fait Pshittttt).
Commence par transformer le secteur en une tension continue puis grâce à un module appelé module à découpage fabrique des basses tensions continues pour alimenter la partie électronique de la carte et les bobines des relais.
Si ce circuit est HS il y a d'autres composants sur la carte à remplacer.
Bonne soirée.

28 avril 2023 à 19:43

Réponse 2 d'un contributeur du forum électroménager

Lave vaisselle Electrolux composant HS il sert à quoi ?

Goldorak2024
Membre inscrit

5 messages

Bonsoir mamigas.

Merci pour votre réponse. J'ai vu que ce composant était HS, mais d'autres le sont peut-être aussi, mais ça ne se voit pas.
Je peux quand même essayer de le changer. Au pire, ça ne s'allumera toujours pas ?
La référence est bien "TNY275GN" ? Les autres références sur le composant sont des numéros de série, je suppose ?
Encore merci pour votre aide.
Bonne soirée.

28 avril 2023 à 23:34

Réponse 3 d'un contributeur du forum électroménager

Lave vaisselle Electrolux composant HS il sert à quoi ?

mamigas1
Membre inscrit

2 259 messages

Bonjour.
les réf sur le TNY sont 1114 = date code d'assemblage et test format AASS cad 2011 semaine 14
0C537 est le lot de diffusion des wafers et A le split c'est à dire la partie du lot qui a été envoyée sans doute chez les chinois pour se faire assembler et tester, ça veut dire qu'il doit exister un lot 0C537B... 0C537C... tout ça c'est pour la traçabilité du lot en cas de problème qualité.

Ne remplacez que le TNY pourquoi pas mais vous risquez quelques surprises car le dépannage au pif c'est à dire sans diagnostique préalable peut conduire à la cata comme par exemple voir les pistes du circuit imprimé servir de fusible ou le primaire du transfo fumer... mais bon comme ils disent : c'est vous qui voyez.
Bonne journée.

29 avril 2023 à 10:03

Réponse 4 d'un contributeur du forum électroménager

Lave vaisselle Electrolux composant HS il sert à quoi ?

Goldorak2024
Membre inscrit

5 messages

Bonjour.
Merci pour vos réponses.

J’ai regardé vos autres messages qui traite les problèmes sur les cartes des laves vaisselles, ou vous expliquiez les mesures à effectuer, mais la je pense que je n’est pas encore ce niveau
Je sais changer les pièces HS, et les mesures basiques, mais c’est tout….
Cette carte est elle quand même réparable pour vous ?
Encore merci pour votre temps.

29 avril 2023 à 11:45

Réponse 5 d'un contributeur du forum électroménager

Lave vaisselle Electrolux composant HS il sert à quoi ?

mamigas1
Membre inscrit

2 259 messages

Bonsoir.
Oui cette carte est réparable à moindre cout demandez mon adresse à l’administrateur du forum en répondant à ce message puis contactez-moi.
Bonne soirée.
mamigas

29 avril 2023 à 20:15

Réponse 6 d'un contributeur du forum électroménager

Lave vaisselle Electrolux composant HS il sert à quoi ?

Goldorak2024
Membre inscrit

5 messages

Merci mamigas.

Bonsoir;
@administrateur serait-il possible d’avoir l’adresse de mamigas1 ?
Merci.
Bonne soirée à tous.

29 avril 2023 à 21:10

Réponse 7 d'un contributeur du forum électroménager

Lave vaisselle Electrolux composant HS il sert à quoi ?

Bricovidéo
Administrateur

12 983 messages

Bonsoir Goldorak2024.

Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.

29 avril 2023 à 23:18

Réponse 8 d'un contributeur du forum électroménager

Lave vaisselle Electrolux composant HS il sert à quoi ?

Goldorak2024
Membre inscrit

5 messages

Bonjour à tous,

Carte envoyée à Mamigas pour réparation, qui me l’a réparé et retourner en 1 semaine.
Travail rapide et soigné, un lave vaisselle sauvé et repartit pour longtemps j’espère.

Merci à Mamigas
Et à ce forum

20 mai 2023 à 12:01
