Question dépannage électroménager : Panne lave-vaisselle Electrolux ASF64010
Bonjour.
Mon lave-vaisselle Electrolux ASF64010 qui fonctionnait très bien depuis presque 10 ans ne "démarre" plus : aucune LED ne s'allume lorsqu'on presse le bouton Marche Arrêt.
La présence du courant électrique secteur, le bouton MA, le contacteur de fermeture de porte ont été testés sans problème.
J'ai shunté les filtrations, l'anti-parasite pour tester et rien non plus de ce côté là...

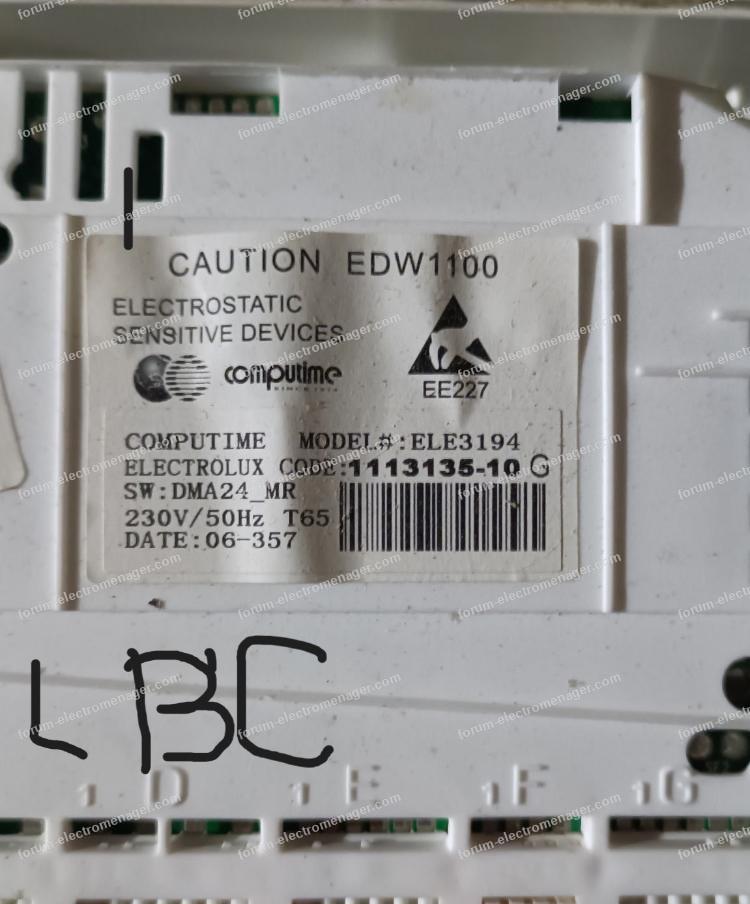

J'ai donc été voir du côté de l'électronique : une Computine EDW1100 qui n'est apparemment pas un modèle de fiabilité (elle a même provoqué des débuts d'incendie dans les fabrications 2006-2008, mais le numéro de série de la mienne est postérieur !).
Présence du 230V en entrée de la carte A1-B1.
J'ai fait une série de mesure de résistance dans les borniers en sortie à partir d'une notice technique et n'ai rien trouvé de très surprenant.
Je sèche donc même si l'électronique reste la meilleure piste de cette panne...
Sur le net, on trouve des cartes neuves pour 130€.
Vu l'âge de l'appareil et le prix d'un neuf, quelqu'un peut-il m'aider ?
Que puis-je tester pour vérifier que la carte présente bien un souci ?
En parcourant le forum, je suis tombé sur des messages un peu similaires où un réparateur Mamigas semblait faire des miracles avec ce type de modules défectueux d'Electrolux, Arthur Martin, AEG...
En tout cas, merci par avance.
LUG
Mon lave-vaisselle Electrolux ASF64010 qui fonctionnait très bien depuis presque 10 ans ne "démarre" plus : aucune LED ne s'allume lorsqu'on presse le bouton Marche Arrêt.
La présence du courant électrique secteur, le bouton MA, le contacteur de fermeture de porte ont été testés sans problème.
J'ai shunté les filtrations, l'anti-parasite pour tester et rien non plus de ce côté là...
J'ai donc été voir du côté de l'électronique : une Computine EDW1100 qui n'est apparemment pas un modèle de fiabilité (elle a même provoqué des débuts d'incendie dans les fabrications 2006-2008, mais le numéro de série de la mienne est postérieur !).
Présence du 230V en entrée de la carte A1-B1.
J'ai fait une série de mesure de résistance dans les borniers en sortie à partir d'une notice technique et n'ai rien trouvé de très surprenant.
Je sèche donc même si l'électronique reste la meilleure piste de cette panne...
Sur le net, on trouve des cartes neuves pour 130€.
Vu l'âge de l'appareil et le prix d'un neuf, quelqu'un peut-il m'aider ?
Que puis-je tester pour vérifier que la carte présente bien un souci ?
En parcourant le forum, je suis tombé sur des messages un peu similaires où un réparateur Mamigas semblait faire des miracles avec ce type de modules défectueux d'Electrolux, Arthur Martin, AEG...
En tout cas, merci par avance.
LUG
01 avril 2018 à 11:24
Réponse 1 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonsoir.
Précision, mamigas n'est pas réparateur (et ne l'a jamais été !), mais un retraité qui tente d'aider à lutter contre le remplacement ou le rebut à chaque fois que réparer est possible... et au risque de vous décevoir je ne sais pas (encore) faire de miracles sinon ça se saurait.

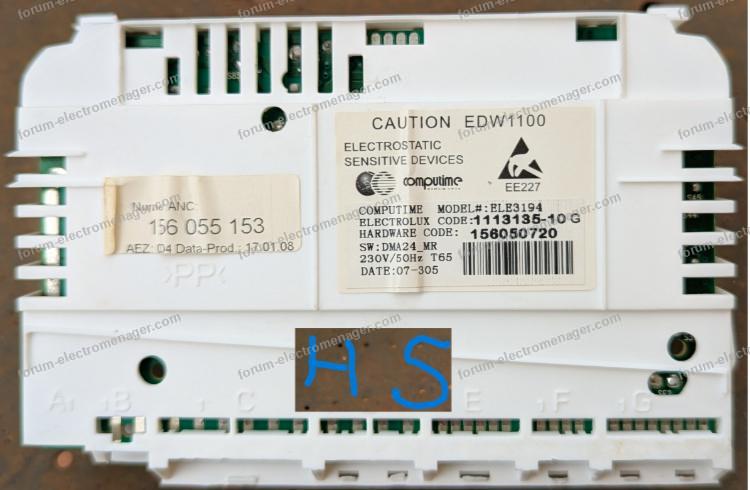

La carte EW1100 (réf 0091-0007G) n'est ni plus fiable ni moins que ses "copines" qui utilisent le même principe d'alimentation à découpage dite universelle fonctionnant sur tous les secteurs du monde 50 ou 60 Hz tension comprise entre 85 et 265 volts (ce qui est pour moi une aberration mais bon !).
Donc si sur la carte au niveau du bloc commutateur cosse 1A et 2A vous avez le 230 volts et que rien ne s'allume c'est l'alim de votre carte qui est grillée suite à surtension secteur.
La carte censée fonctionner sous 265v devient susceptible dès que l'on atteint 240 volts et a tendance à mal supporter les pics tensions.
Or chez nous Monsieur ENEDIS livre du 230v +/-10% avec quelques volts en "rab" en période orageuse.
Donc l'alim de votre carte est grillée, la panne est connue mais ça se répare pour un coût moindre que le remplacement.
Je reste à disposition.
Bonne soirée.
mamigas
Précision, mamigas n'est pas réparateur (et ne l'a jamais été !), mais un retraité qui tente d'aider à lutter contre le remplacement ou le rebut à chaque fois que réparer est possible... et au risque de vous décevoir je ne sais pas (encore) faire de miracles sinon ça se saurait.
La carte EW1100 (réf 0091-0007G) n'est ni plus fiable ni moins que ses "copines" qui utilisent le même principe d'alimentation à découpage dite universelle fonctionnant sur tous les secteurs du monde 50 ou 60 Hz tension comprise entre 85 et 265 volts (ce qui est pour moi une aberration mais bon !).
Donc si sur la carte au niveau du bloc commutateur cosse 1A et 2A vous avez le 230 volts et que rien ne s'allume c'est l'alim de votre carte qui est grillée suite à surtension secteur.
La carte censée fonctionner sous 265v devient susceptible dès que l'on atteint 240 volts et a tendance à mal supporter les pics tensions.
Or chez nous Monsieur ENEDIS livre du 230v +/-10% avec quelques volts en "rab" en période orageuse.
Donc l'alim de votre carte est grillée, la panne est connue mais ça se répare pour un coût moindre que le remplacement.
Je reste à disposition.
Bonne soirée.
mamigas
01 avril 2018 à 19:41
Réponse 2 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour et merci Mamigas,
Quels composants sont à tester et à changer ?
Si je vous envoie une photo, pouvez-vous m'indiquer ceux incriminés et ce qu'il faut vérifier ?
Sinon, pour quel tarif vous remettriez la carte en état ?
Merci encore. LUG
Quels composants sont à tester et à changer ?
Si je vous envoie une photo, pouvez-vous m'indiquer ceux incriminés et ce qu'il faut vérifier ?
Sinon, pour quel tarif vous remettriez la carte en état ?
Merci encore. LUG
02 avril 2018 à 16:48
Réponse 3 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonsoir,
Carte ASF64010 ref 0091-0007G
Chaque flash est un cas particulier : des fois le circuit power switcher est simplement en semi court-circuit d'autres fois le circuit est fendu et enfin d'autres fois la puce est explosée.
Il est impossible de fournir une liste type de composants à remplacer a priori.
Il faut avec le schéma de la carte, contrôler tous les composants de la chaine alimentation pour identifier ceux qui sont HS OU DOUTEUX (diode snubber diode roue libre...) puis les remplacer, alimenter la carte sur table, mesurer les sources de tensions et enfin soumettre la carte à 24h de test pour vérifier la stabilité des sources (test type on/off 15/15).
Pour avoir plus d'infos merci de demander mon adresse mail à l'administrateur du site puis ensuite me contacter.
Bien cordialement.
mamigas
Carte ASF64010 ref 0091-0007G
Chaque flash est un cas particulier : des fois le circuit power switcher est simplement en semi court-circuit d'autres fois le circuit est fendu et enfin d'autres fois la puce est explosée.
Il est impossible de fournir une liste type de composants à remplacer a priori.
Il faut avec le schéma de la carte, contrôler tous les composants de la chaine alimentation pour identifier ceux qui sont HS OU DOUTEUX (diode snubber diode roue libre...) puis les remplacer, alimenter la carte sur table, mesurer les sources de tensions et enfin soumettre la carte à 24h de test pour vérifier la stabilité des sources (test type on/off 15/15).
Pour avoir plus d'infos merci de demander mon adresse mail à l'administrateur du site puis ensuite me contacter.
Bien cordialement.
mamigas
02 avril 2018 à 18:57
Réponse 4 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Mamigas, vous me donnez l'impression que c'est compliqué et pas gagné d'avance...
Je commence à me demander si le jeu en vaut la chandelle !
Une prise parasurtenseur aurait-elle pu éviter ce désagrément lié à une probable surtension ? LUG
Je commence à me demander si le jeu en vaut la chandelle !
Une prise parasurtenseur aurait-elle pu éviter ce désagrément lié à une probable surtension ? LUG
02 avril 2018 à 21:26
Réponse 5 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour,
Je suis sûr que le jeu en vaut la chandelle.
Votre carte est certainement réparable ; j'ai son schéma et des composants et je peux en faire le diagnostic si vous me l'envoyez.
Dans le cas (peu probable) où la réparation serait impossible le coût serait nul sauf les frais de port pour le renvoi en l'état si vous le souhaitez.
Pour plus de détail demandez mon adresse au responsable de ce forum et je vous enverrai plus de renseignements sur ce qu'il est possible de faire.
Bonne journée.
mamigas
Je doute qu'un parasurtenseur soit suffisamment rapide pour parer à la panne ! je doute ??
Je suis sûr que le jeu en vaut la chandelle.
Votre carte est certainement réparable ; j'ai son schéma et des composants et je peux en faire le diagnostic si vous me l'envoyez.
Dans le cas (peu probable) où la réparation serait impossible le coût serait nul sauf les frais de port pour le renvoi en l'état si vous le souhaitez.
Pour plus de détail demandez mon adresse au responsable de ce forum et je vous enverrai plus de renseignements sur ce qu'il est possible de faire.
Bonne journée.
mamigas
Je doute qu'un parasurtenseur soit suffisamment rapide pour parer à la panne ! je doute ??
03 avril 2018 à 08:58
Réponse 6 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour.
Pourriez-vous SVP me transmettre les coordonnées de Mamigas.
Merci par avance. LUG
Pourriez-vous SVP me transmettre les coordonnées de Mamigas.
Merci par avance. LUG
03 avril 2018 à 23:29
Réponse 7 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour Mamigas,
Comme ma messagerie fait des siennes en ce moment (retard dans la réception et l'envoi des mails selon une note du fournisseur d'accès), je tenais à vous indiquer que je vous ai adressé un message hier au petit matin sur votre adresse mail.
Si vous ne l'avez pas reçu, faites-moi le savoir via ce forum, nous aviserons.
Merci, bonne journée.
LUG
Comme ma messagerie fait des siennes en ce moment (retard dans la réception et l'envoi des mails selon une note du fournisseur d'accès), je tenais à vous indiquer que je vous ai adressé un message hier au petit matin sur votre adresse mail.
Si vous ne l'avez pas reçu, faites-moi le savoir via ce forum, nous aviserons.
Merci, bonne journée.
LUG
07 avril 2018 à 09:43
Réponse 8 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour LUG.
Message bien reçu, vous ai répondu hier en vous envoyant un document PDF docu que je viens de vous renvoyer ce matin.
Merci de dire si vous l'avez reçu.
Bonne journée.
mamigas
Message bien reçu, vous ai répondu hier en vous envoyant un document PDF docu que je viens de vous renvoyer ce matin.
Merci de dire si vous l'avez reçu.
Bonne journée.
mamigas
07 avril 2018 à 10:16
Réponse 9 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour LUG,
J'ai fait 2 tentatives d'envoi de documents les 2 ont échoué.
J'abandonne.
Cordialement.
J'ai fait 2 tentatives d'envoi de documents les 2 ont échoué.
J'abandonne.
Cordialement.
08 avril 2018 à 17:39
Réponse 10 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonsoir Mamigas,
Vraiment désolé pour ces mésaventureuses tentatives.
Me trouvant depuis hier matin dans une zone blanche-non couverte par le réseau, je prends connaissance de vos messages à l'instant sur le forum.
Quoi qu'il en soit, je ne reçois de toute façon apparemment plus rien sur la messagerie en question (à part des excuses du fournisseur d'accès).
Je vous envoie donc une autre adresse qui ne devrait pas poser problème, si vous trouvez encore le courage de poster !
Encore désolé et merci.
LUG
Vraiment désolé pour ces mésaventureuses tentatives.
Me trouvant depuis hier matin dans une zone blanche-non couverte par le réseau, je prends connaissance de vos messages à l'instant sur le forum.
Quoi qu'il en soit, je ne reçois de toute façon apparemment plus rien sur la messagerie en question (à part des excuses du fournisseur d'accès).
Je vous envoie donc une autre adresse qui ne devrait pas poser problème, si vous trouvez encore le courage de poster !
Encore désolé et merci.
LUG
08 avril 2018 à 19:35
Réponse 11 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonsoir,
Quelques mots pour remercier Mamigas.
La carte défectueuse a été réparée et retournée par ses soins rapidement.
Le lave vaisselle fonctionne à nouveau depuis que je l'ai remise en place (2 cycles de lavage sans souci).
Moi qui était indécis, je dois admettre que cela m'a immédiatement moins coûté que d'investir dans un neuf.
Mais aussi que la réparation faite apparaît très professionnelle.
Le PCB est propre, les brasures dans les règles de l'art.
J'ai déjà vu des réparations de bricoleur du dimanche avec des auréoles de flux/résine cramés autour des composants surchauffés et ou l'alliage est déposé en boule informe.
Bref, Mamigas doit être et/ou bien équipé, et/ou expérimenté car l'esthétique de la carte inspire confiance.
Je travaille dans l'électronique et c'est pourquoi je suis initialement opposé aux réparations sur du CMS.
Certains fabricants mettent à la benne leurs circuits défectueux en sortie de test fonctionnel, sans chercher à réparer, le but étant d'avoir plutôt 0 défaut en sortie de ligne et donc 0 retouche.
Une retouche sur un circuit CMS c'est apporter de la chaleur sans trop de recul sur de petits composants parfois très sensibles et conçus pour résister à un barème temps température très rigoureux.
Certains composants voient leur durée de vie divisée par 2 s'ils sont soumis quelques secondes à quelques degrés de trop...
Réparer à un endroit sans trop de maitrise ou de connaissance, c'est fragiliser autour...
Par ailleurs, lorsqu'un problème survient en tension et qu'un composant lâche, bien souvent cela entraine la détérioration d'autres éléments périphériques sur la carte électronique.
Tous les routages n'étant pas équivalents dans leur conception mon avis demeure une généralisation.
J'ai d'ailleurs bien pris le risque de réparer cette carte de lave vaisselle défaillante et en suis pour l'instant agréablement satisfait.
Si le lave vaisselle tient encore au moins 2 ans, cela restera bénéfique (pour moi, et l'environnement).
En tout cas, bravo Mamigas, la réparation est très pro.
LUG
Quelques mots pour remercier Mamigas.
La carte défectueuse a été réparée et retournée par ses soins rapidement.
Le lave vaisselle fonctionne à nouveau depuis que je l'ai remise en place (2 cycles de lavage sans souci).
Moi qui était indécis, je dois admettre que cela m'a immédiatement moins coûté que d'investir dans un neuf.
Mais aussi que la réparation faite apparaît très professionnelle.
Le PCB est propre, les brasures dans les règles de l'art.
J'ai déjà vu des réparations de bricoleur du dimanche avec des auréoles de flux/résine cramés autour des composants surchauffés et ou l'alliage est déposé en boule informe.
Bref, Mamigas doit être et/ou bien équipé, et/ou expérimenté car l'esthétique de la carte inspire confiance.
Je travaille dans l'électronique et c'est pourquoi je suis initialement opposé aux réparations sur du CMS.
Certains fabricants mettent à la benne leurs circuits défectueux en sortie de test fonctionnel, sans chercher à réparer, le but étant d'avoir plutôt 0 défaut en sortie de ligne et donc 0 retouche.
Une retouche sur un circuit CMS c'est apporter de la chaleur sans trop de recul sur de petits composants parfois très sensibles et conçus pour résister à un barème temps température très rigoureux.
Certains composants voient leur durée de vie divisée par 2 s'ils sont soumis quelques secondes à quelques degrés de trop...
Réparer à un endroit sans trop de maitrise ou de connaissance, c'est fragiliser autour...
Par ailleurs, lorsqu'un problème survient en tension et qu'un composant lâche, bien souvent cela entraine la détérioration d'autres éléments périphériques sur la carte électronique.
Tous les routages n'étant pas équivalents dans leur conception mon avis demeure une généralisation.
J'ai d'ailleurs bien pris le risque de réparer cette carte de lave vaisselle défaillante et en suis pour l'instant agréablement satisfait.
Si le lave vaisselle tient encore au moins 2 ans, cela restera bénéfique (pour moi, et l'environnement).
En tout cas, bravo Mamigas, la réparation est très pro.
LUG
23 avril 2018 à 20:11
Réponse 12 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonsoir.
Merci pour ce retour d'info.
Je n'ai pas de mérite car j'ai passé des années à travailler sur le test et la fiabilité des composants pour les applications spatiales (Ariane) et militaires et j'ai gardé quelques réflexes du style chaque brasure effectuée à température contrôlée est inspectée en grossissement X9 pour vérifier qualité du joint, qualité du talon, quantité de métal d'apport...
Je sais pour de l'électroménager c'est beaucoup mais bon ça ne coûte pas beaucoup de temps.
Bien cordialement.
mamigas
Merci pour ce retour d'info.
Je n'ai pas de mérite car j'ai passé des années à travailler sur le test et la fiabilité des composants pour les applications spatiales (Ariane) et militaires et j'ai gardé quelques réflexes du style chaque brasure effectuée à température contrôlée est inspectée en grossissement X9 pour vérifier qualité du joint, qualité du talon, quantité de métal d'apport...
Je sais pour de l'électroménager c'est beaucoup mais bon ça ne coûte pas beaucoup de temps.
Bien cordialement.
mamigas
23 avril 2018 à 20:55
Réponse 13 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonsoir Mamigas,
Je me doutais par la qualité du travail que vous aviez une solide expérience dans le domaine électronique (protocole d'intervention appliqué et aspect cosmétique des réparations).
Je ne peux que m'en féliciter car si vous avez déployé autant de minutie pour mon lave vaisselle que pour une fusée Ariane, me voilà pilote d'une machine qui m'emmènera au-delà de mes espérances !
A contrepied du minimum syndical qui prévaut hélas de + en + dans bien des domaines, pour quelqu'un d'exigeant comme moi, comment ne pas adhérer à la devise "qui peut plus, peut moins" ?...
Merci encore et bonne continuation Mamigas !
LUG
Je me doutais par la qualité du travail que vous aviez une solide expérience dans le domaine électronique (protocole d'intervention appliqué et aspect cosmétique des réparations).
Je ne peux que m'en féliciter car si vous avez déployé autant de minutie pour mon lave vaisselle que pour une fusée Ariane, me voilà pilote d'une machine qui m'emmènera au-delà de mes espérances
!A contrepied du minimum syndical qui prévaut hélas de + en + dans bien des domaines, pour quelqu'un d'exigeant comme moi, comment ne pas adhérer à la devise "qui peut plus, peut moins" ?...
Merci encore et bonne continuation Mamigas !
LUG
23 avril 2018 à 21:28
Réponse 14 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour.
Même panne que toutes les personnes, lave vaisselle arrêté avant la fin de cycle et plus de voyant malgré le courant présent.
Pourriez-vous SVP me transmettre les coordonnées de Mamigas.
Merci par avance. Chrisnat2807
Pour agrandir l'image, cliquez dessus.
Même panne que toutes les personnes, lave vaisselle arrêté avant la fin de cycle et plus de voyant malgré le courant présent.
Pourriez-vous SVP me transmettre les coordonnées de Mamigas.
Merci par avance. Chrisnat2807
Pour agrandir l'image, cliquez dessus.
07 août 2019 à 09:41
Réponse 15 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour.
Pas de problème pour communiquer mon adresse à Chrisnat2807 et nous verrons comment redonner vie à sa carte de contrôle 0188-0001M
Panne hélas (un peu trop) fréquente mais bon c'est le risque quand les constructeurs veulent standardiser un peu trop pour réduire leurs coûts, le client paie si ça casse.
Bonne journée.
mamigas
Pas de problème pour communiquer mon adresse à Chrisnat2807 et nous verrons comment redonner vie à sa carte de contrôle 0188-0001M
Panne hélas (un peu trop) fréquente mais bon c'est le risque quand les constructeurs veulent standardiser un peu trop pour réduire leurs coûts, le client paie si ça casse.
Bonne journée.
mamigas
07 août 2019 à 12:48
Réponse 16 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Merci à Mamigas pour la réparation de ma carte faite dans des délais rapides malgré le pont du 15 août.
Après remontage, essai de 2 programmes, tout fonctionne comme avant.
Très sérieux, à recommander à tous et toutes.
Après remontage, essai de 2 programmes, tout fonctionne comme avant.
Très sérieux, à recommander à tous et toutes.
17 août 2019 à 20:05
Réponse 17 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
O Mamigas notre bienfaiteur !! Puis-je abuser de votre grande bonté et vous envoyer la carte de contrôle de mon lave vaisselle Arthur Martin ASF6140 pour diagnostic.
Je bataille depuis plusieurs jours sur une panne de chauffe.
Recherche infructueuse sur les composants autres que le contrôleur EDW1100. Je me résous alors à ouvrir le contrôleur et refait 2 soudures qui me paraissent endommagées. Toujours pas de chauffe.
Merci d'avance.
Je bataille depuis plusieurs jours sur une panne de chauffe.
Recherche infructueuse sur les composants autres que le contrôleur EDW1100. Je me résous alors à ouvrir le contrôleur et refait 2 soudures qui me paraissent endommagées. Toujours pas de chauffe.
Merci d'avance.
01 décembre 2019 à 20:16
Réponse 18 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonsoir,
Bienfaiteur est un bien grand mot ! car je ne suis qu'un pauvre pêcheur (et pêcheur à la ligne) devant l'éternel !!
Ceci étant je veux bien tenter d'analyser votre carte toutefois sans rien vous promettre car il faudra me donner plus de détails sur la manifestation de vos ennuis.
Vous avez contrôlé et les résistances de chauffe et le pressostat (ou le système OWI) et les sondes de température et les charbons moteur et les enroulements stator et rotor et la chambre de compression et la pompe de vidange et les EV... tout ça est OK et ça ne chauffe pas ??
On verra ça, mais pas de problème pour communiquer mon adresse.
Bonne soirée.
mamigas
Bienfaiteur est un bien grand mot ! car je ne suis qu'un pauvre pêcheur (et pêcheur à la ligne) devant l'éternel !!
Ceci étant je veux bien tenter d'analyser votre carte toutefois sans rien vous promettre car il faudra me donner plus de détails sur la manifestation de vos ennuis.
Vous avez contrôlé et les résistances de chauffe et le pressostat (ou le système OWI) et les sondes de température et les charbons moteur et les enroulements stator et rotor et la chambre de compression et la pompe de vidange et les EV... tout ça est OK et ça ne chauffe pas ??
On verra ça, mais pas de problème pour communiquer mon adresse.
Bonne soirée.
mamigas
01 décembre 2019 à 21:26
Réponse 19 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Merci pour cette réponse ultra rapide !
J'ai testé tout ce qui me semble lié au problème de chauffe : résistance, sonde, pressostat, tachy moteur.
Mais en quoi la pompe de vidange peut générer un problème de chauffe ?
J'ai testé tout ce qui me semble lié au problème de chauffe : résistance, sonde, pressostat, tachy moteur.
Mais en quoi la pompe de vidange peut générer un problème de chauffe ?
02 décembre 2019 à 00:05
Réponse 20 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour.
Le micro est renseigné en permanence sur l'état des composants externes de la machine par ce qu'on appelle des chiens de garde (Watch Dogs WD).
Avant de lancer une opération ou un programme le micro interroge les WD pour savoir s'ils sont tous au vert et si un lui répond non signal rouge alors stop !
La PV fait souvent partie des chiens de garde.
De plus pour déclencher la chauffe il faut bien sûr qu'il y ait de l'eau en cuve et à un niveau normal et que le presso sans doute de type électromécanique sur votre machine ait bien envoyé au micro l'info "OK chef niveau eau en cuve normal contact fermé entre les bornes 11 et 14" et qu'un autre dise : "résistance de chauffe pas coupée et pas de défaut d'isolement entre phase/neutre et terre."
Bien Cordialement.
Le micro est renseigné en permanence sur l'état des composants externes de la machine par ce qu'on appelle des chiens de garde (Watch Dogs WD).
Avant de lancer une opération ou un programme le micro interroge les WD pour savoir s'ils sont tous au vert et si un lui répond non signal rouge alors stop !
La PV fait souvent partie des chiens de garde.
De plus pour déclencher la chauffe il faut bien sûr qu'il y ait de l'eau en cuve et à un niveau normal et que le presso sans doute de type électromécanique sur votre machine ait bien envoyé au micro l'info "OK chef niveau eau en cuve normal contact fermé entre les bornes 11 et 14" et qu'un autre dise : "résistance de chauffe pas coupée et pas de défaut d'isolement entre phase/neutre et terre."
Bien Cordialement.
02 décembre 2019 à 10:01
Réponse 21 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour Mamigas.
Le cycle se déroule absolument correctement (donc la PV fonctionne bien)... Mais à froid (ce qui lave beaucoup moins bien...)
Loullo
Le cycle se déroule absolument correctement (donc la PV fonctionne bien)... Mais à froid (ce qui lave beaucoup moins bien...)
Loullo
05 décembre 2019 à 12:58
Réponse 22 forum électroménager Bricovidéo
Invité
Panne lave-vaisselle Electrolux ASF64010
Invité
Bonjour.
Même panne que toutes les personnes, lave vaisselle arrêté avant la fin de cycle et plus de voyant malgré le courant présent.
Pourriez-vous SVP me transmettre les coordonnées de Mamigas.
Merci par avance.
tom
Même panne que toutes les personnes, lave vaisselle arrêté avant la fin de cycle et plus de voyant malgré le courant présent.
Pourriez-vous SVP me transmettre les coordonnées de Mamigas.
Merci par avance.
tom
11 décembre 2019 à 21:52
Réponse 23 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour.
Pas de problème pour donner mon adresse à invité mais je suppose qu'il faut être inscrit pour avoir l'info ??
Bonne journée.
mamigas
Pas de problème pour donner mon adresse à invité mais je suppose qu'il faut être inscrit pour avoir l'info ??
Bonne journée.
mamigas
17 décembre 2019 à 09:47
Réponse 24 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Quelques années après...
Même panne que les autres, quelques composants de la carte de mon lave-vaisselle Electrolux ASF64010 ayant sans doute rendu l'âme.
Et impossible de retrouver une nouvelle carte, obsolescence programmée...
@administrateur, pourriez-vous me fournir les coordonnées de @mamigas en espérant qu'il est toujours actif ?
Merci d'avance
Même panne que les autres, quelques composants de la carte de mon lave-vaisselle Electrolux ASF64010 ayant sans doute rendu l'âme.
Et impossible de retrouver une nouvelle carte, obsolescence programmée...
@administrateur, pourriez-vous me fournir les coordonnées de @mamigas en espérant qu'il est toujours actif ?
Merci d'avance
10 avril 2024 à 17:50
Réponse 25 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour.
Comme d'autres ici, la carte électronique de mon lave-vaisselle est HS.
Modèle ASF 64010, PNC 911 515 019 00, carte EDW1100.
Malheureusement cette carte n'est plus fabriquée par Electrolux et aucun revendeur ne l'a plus en stock.
Et n'étant pas électricien, je ne saurai pas réparer cette carte.
Jusqu'en 2019, un membre de ce forum @mamigas pouvait remettre en état ces cartes en remplaçant les composants défectueux du circuit de puissance, mais il semble qu'il ne soit plus actif sur ce forum.
Quelqu'un saurait-il m'orienter vers un réparateur de confiance et abordable ?
Je suis basé à 29760 Penmarch, dans le Finistère.
Merci d'avance.
Avec les photos du module.
Pour agrandir les images, cliquez dessus.
Comme d'autres ici, la carte électronique de mon lave-vaisselle est HS.
Modèle ASF 64010, PNC 911 515 019 00, carte EDW1100.
Malheureusement cette carte n'est plus fabriquée par Electrolux et aucun revendeur ne l'a plus en stock.
Et n'étant pas électricien, je ne saurai pas réparer cette carte.
Jusqu'en 2019, un membre de ce forum @mamigas pouvait remettre en état ces cartes en remplaçant les composants défectueux du circuit de puissance, mais il semble qu'il ne soit plus actif sur ce forum.
Quelqu'un saurait-il m'orienter vers un réparateur de confiance et abordable ?
Je suis basé à 29760 Penmarch, dans le Finistère.
Merci d'avance.
Avec les photos du module.
Pour agrandir les images, cliquez dessus.
12 avril 2024 à 16:50
Réponse 26 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Monsieur l'Administrateur,
Vous avez réuni ma nouvelle question avec celle que j'avais faite sur cet ancien fil, peut-être parce qu'il s'agit du même sujet.
Par ailleurs, je viens de constater que Mr. mamigas, ou mamigas1 est encore actif sur le forum puisqu'il répond à d'autres demandes actuelles de dépannage, ce qui est très généreux de sa part.
Je souhaiterais moi aussi lui envoyer cette carte pour réparation.
Pourriez-vous SVP, s'il en est d'accord, me transmettre ses coordonnées afin que je puisse le contacter ?
Merci d'avance.
Cordialement.
Vous avez réuni ma nouvelle question avec celle que j'avais faite sur cet ancien fil, peut-être parce qu'il s'agit du même sujet.
Par ailleurs, je viens de constater que Mr. mamigas, ou mamigas1 est encore actif sur le forum puisqu'il répond à d'autres demandes actuelles de dépannage, ce qui est très généreux de sa part.
Je souhaiterais moi aussi lui envoyer cette carte pour réparation.
Pourriez-vous SVP, s'il en est d'accord, me transmettre ses coordonnées afin que je puisse le contacter ?
Merci d'avance.
Cordialement.
13 avril 2024 à 23:18
Réponse 27 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonsoir.
Pas de souci pour donner mon adresse à froggie ensuite qu'il me contacte en m'expliquant la panne de sa carte et en rappelant le N° de la question 19195.
Bonne journée.
mamigas1
Pas de souci pour donner mon adresse à froggie ensuite qu'il me contacte en m'expliquant la panne de sa carte et en rappelant le N° de la question 19195.
Bonne journée.
mamigas1
15 avril 2024 à 19:20
Réponse 28 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Bonjour froggie.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
15 avril 2024 à 19:36
Réponse 29 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Merci @administrateur et merci @mamigas1 d'accepter de considérer ma demande.
Je viens de prendre contact avec @mamigas1.
Je viens de prendre contact avec @mamigas1.
15 avril 2024 à 21:59
Réponse 30 forum électroménager Bricovidéo
Panne lave-vaisselle Electrolux ASF64010
Après réparation par @mamigas1 qui a remplacé quelques composants défectueux (power switcher, résistance ballast, diode redressement basse tension), j'ai remonté la carte électronique dans mon lave-vaisselle.
Il marche maintenant comme avant.
Encore merci @mamigas1, une ressource précieuse sur ce site pour prolonger la vie des appareils électroménagers.
Il marche maintenant comme avant.
Encore merci @mamigas1, une ressource précieuse sur ce site pour prolonger la vie des appareils électroménagers.
20 août 2024 à 17:39
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Électroménager
- 1. Panne lave vaisselle Electrolux ESF65031W
- N°16634 : Bonjour. Gros problème sur mon lave vaisselle Electrolux ESF 65031W, il a 3 ans. Le cadran sur la porte n'affiche plus rien et aucun bouton ne fonctionne, pourtant il y a bien du courant à la prise. Est-ce que quelqu'un...
- 2. Lave vaisselle Arthur Martin Electrolux ne chauffe plus
- N°1291 : Bonjour. Mon lave-vaisselle Electrolux asf 2650 ne chauffe plus et je n'ai pas de plans techniques. Quelqu'un pourrait-il m'aider svp ?
- 3. Panne lave-vaisselle Electrolux ESF65060W - Carte EDW750
- N°20313 : Bonjour à tous. Mon lave-vaisselle Electrolux ESF65060W vient de me lâcher. Le dernier cycle de lavage s'est très bien déroulé, a priori jusqu'à la fin (vaisselle propre et sèche) mais plus aucun affichage à l'écran et...
- 4. Lave vaisselle Arthur Martin Electrolux ASI6229N en panne Erreur 20
- N°14850 : Bonjour, Mon lave vaisselle Arthur Martin Electrolux (modèle ASI 6229 N) présente systématiquement la panne suivante : Quelque soit le programme lancé, il fait aussitôt deux vidanges successives de 2 minutes chacune puis...
- 5. Lave-vaisselle Arthur Martin en panne
- N°384 : Bonjour. J'ai un lave-vaisselle (ASI 6231N Arthur Martin Electrolux PNC 91123505501 S-N°34328129) qui lave à l'eau froide et ne sèche plus. Y a-t-il un fusible quelque part ? Merci.
- 6. Lave vaisselle Electrolux ESF65031W résistance R67 HS
- N°19706 : Bonjour, Me voilà énième personne avec un lave-vaisselle Electrolux en panne et avec le même problème de résistance R67 (et peut-être d'autres composants) HS, cf. photos jointes. Est-il possible d'avoir les...
- 7. Panne carte électronique lave vaisselle Electrolux
- N°22650 : Bonjour à tous. Je possède un lave vaisselle Electrolux ESF 5545LOW. PNC91151625906 Après avoir tout contrôlé côté mécanique et électrique, j'ai toujours un souci de fonctionnement. Mon appareil me donne à chaque...
- 8. Panne lave-vaisselle Electrolux ESF 2450
- N°15466 : Bonjour, Je possède un lave-vaisselle Electrolux ESF2450 avec carte électronique EDW1500. Ce dernier ne chauffe plus mais les cycles se déroulent sans problème (hormis la chauffe). J'ai donc suivi les conseils qui...
- 9. Panne carte Bitron lave-vaisselle
- N°21411 : Bonjour. La carte Bitron de mon lave vaisselle réf : 15003261-01 est HS, qui pourrait m'aider à la dépanner ? Merci d'avance.
- 10. Panne lave vaisselle Electrolux code erreur E20
- N°16687 : Bonjour, Après 3 semaines de vacances, notre lave vaisselle est en panne. Le code erreur est E20. En cherchant sur internet et le forum, il s'agit d'un problème de vidange. J'ai donc vérifié l'arrivée d'eau (ok),...
Informations sur le forum Électroménager Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
