Panne carte électronique lave-linge Bosch Logixx8
Actuellement
23 545
questions dans le
forum électroménager
21986
Question Forum Électroménager : Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
Mon lave-linge Bosch WAS28860FF/06 de 2012 s'est arrêté avant la fin d'un cycle de lavage. Plus rien sur l'écran LCD et voyant marche/arrêt éteint.
Après avoir vérifié l'alimentation 230V jusqu'à la carte de commande, j'ai commandé le module de commande Réf. 00742746 car j'avais des doutes sur le sélecteur de programme (contacts charbonnés). Même panne après le remplacement de cette carte.

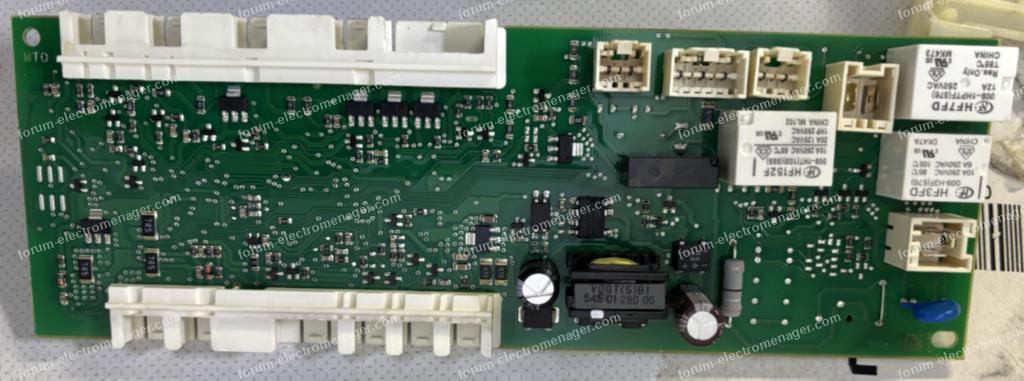

J'ai donc ensuite suspecté le module de puissance qui était pourtant bien alimenté en 230V.
Je ne constate visuellement aucun dégâts sur cette carte de puissance, j'ai testé la grosse résistance de 38Ohm, elle est OK.
J'ai pu tester le gros condensateur de 10uF à droite du transfo, il est bon. Par contre pour l'autre condensateur de 470uF marqué au feutre bleu sur la photo, mon multimètre/capacimètre Voltcraft affiche zéro (je ne sais pas si ça signifie qu'il est mort ou qu'il est hors des limites de mesure de mon outil).
Mes connaissances en électronique ayant atteint leur limite, je sollicite votre aide pour savoir si je peux éviter de dépenser 172€ en commandant une carte Réf.00742738.
Merci d'avance.
Cordialement.
Pour agrandir les images, cliquez dessus.
Mon lave-linge Bosch WAS28860FF/06 de 2012 s'est arrêté avant la fin d'un cycle de lavage. Plus rien sur l'écran LCD et voyant marche/arrêt éteint.
Après avoir vérifié l'alimentation 230V jusqu'à la carte de commande, j'ai commandé le module de commande Réf. 00742746 car j'avais des doutes sur le sélecteur de programme (contacts charbonnés). Même panne après le remplacement de cette carte.
J'ai donc ensuite suspecté le module de puissance qui était pourtant bien alimenté en 230V.
Je ne constate visuellement aucun dégâts sur cette carte de puissance, j'ai testé la grosse résistance de 38Ohm, elle est OK.
J'ai pu tester le gros condensateur de 10uF à droite du transfo, il est bon. Par contre pour l'autre condensateur de 470uF marqué au feutre bleu sur la photo, mon multimètre/capacimètre Voltcraft affiche zéro (je ne sais pas si ça signifie qu'il est mort ou qu'il est hors des limites de mesure de mon outil).
Mes connaissances en électronique ayant atteint leur limite, je sollicite votre aide pour savoir si je peux éviter de dépenser 172€ en commandant une carte Réf.00742738.
Merci d'avance.
Cordialement.
Pour agrandir les images, cliquez dessus.
07 octobre 2022 à 16:14
Réponse 1 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
Votre carte a pour référence technique 5560 000000 7374_b j'ai eu l'occasion de relever son schéma puis d'analyser son fonctionnement.
1/ la 470µF est la capa de découplage de la source +9.50v et vouloir la tester sans la dessouder est illusoire car elle se trouve à une diode près en // sur le secondaire du transfo qui a une résistance quasi nulle.
Cette carte est sans doute réparable, il faut avec le schéma établir le diagnostique de la partie alim en partant de l'arrivée du secteur 230v sur le connecteur C01.
Chaine primaire qui transforme le 230 en une tension continue.
Module alimentation à découpage 132KHz.
Sources basses tensions +9.50v et +5v.
Boucle de régulation qui part de la source +9.50v et pilote le power switcher via un optoSFH6156.
Après échange des composants HS ou douteux alimenter la carte sur table puis mesurer les principales tensions et tester les sources 9.50 et+5 à vide et surtout en charge.
Bonne soirée.
mamigas
Votre carte a pour référence technique 5560 000000 7374_b j'ai eu l'occasion de relever son schéma puis d'analyser son fonctionnement.
1/ la 470µF est la capa de découplage de la source +9.50v et vouloir la tester sans la dessouder est illusoire car elle se trouve à une diode près en // sur le secondaire du transfo qui a une résistance quasi nulle.
Cette carte est sans doute réparable, il faut avec le schéma établir le diagnostique de la partie alim en partant de l'arrivée du secteur 230v sur le connecteur C01.
Chaine primaire qui transforme le 230 en une tension continue.
Module alimentation à découpage 132KHz.
Sources basses tensions +9.50v et +5v.
Boucle de régulation qui part de la source +9.50v et pilote le power switcher via un optoSFH6156.
Après échange des composants HS ou douteux alimenter la carte sur table puis mesurer les principales tensions et tester les sources 9.50 et+5 à vide et surtout en charge.
Bonne soirée.
mamigas
07 octobre 2022 à 18:23
Réponse 2 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Merci Mamigas,
Toutes ces opérations dépassent largement mes compétences.
Puis-je vous envoyer la carte pour diagnostic et réparation si possible ?
Si je peux vous contacter par mail je vous l’expédie par le moyen de votre choix.
Cordialement.
CramL
Toutes ces opérations dépassent largement mes compétences.
Puis-je vous envoyer la carte pour diagnostic et réparation si possible ?
Si je peux vous contacter par mail je vous l’expédie par le moyen de votre choix.
Cordialement.
CramL
07 octobre 2022 à 18:53
Réponse 3 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir.
Pas de problème pour donner mon adresse à CramL, ensuite contactez-moi et nous verrons comment redonner vie à votre machine... je pense que c'est possible.
Bonne soirée.
mamigas
Pas de problème pour donner mon adresse à CramL, ensuite contactez-moi et nous verrons comment redonner vie à votre machine... je pense que c'est possible.
Bonne soirée.
mamigas
07 octobre 2022 à 19:28
Réponse 4 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
Problème résolu !
Un très grand merci à mamigas1 qui a trouvé la panne et réparé la carte de puissance.
Grâce à lui mon lave linge est reparti pour (j'espère) de nombreuses années pour moins de 1/3 du prix d'une carte neuve !
Bonne soirée à tous.
Craml
Problème résolu !
Un très grand merci à mamigas1 qui a trouvé la panne et réparé la carte de puissance.
Grâce à lui mon lave linge est reparti pour (j'espère) de nombreuses années pour moins de 1/3 du prix d'une carte neuve !
Bonne soirée à tous.
Craml
17 octobre 2022 à 17:44
Réponse 5 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour Mamigas,
J'ai un problème similaire à celui de Craml.
Vous rappelez-vous quel était le problème de sa carte (composant défaillant, ...) ?
Quel diagnostic a permis de révéler le problème ?
Les pannes se reproduisent souvent de la même manière d'une carte à une autre (obsolescence programmée, ...), surtout pour un même constructeur.
Merci.
Richard
J'ai un problème similaire à celui de Craml.
Vous rappelez-vous quel était le problème de sa carte (composant défaillant, ...) ?
Quel diagnostic a permis de révéler le problème ?
Les pannes se reproduisent souvent de la même manière d'une carte à une autre (obsolescence programmée, ...), surtout pour un même constructeur.
Merci.
Richard
17 décembre 2022 à 12:20
Réponse 6 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour,
J'ai la même carte que CramL et sur ma carte la résistance est cramée.
Vu que Mamigas a pu la lui remettre en état, je ne serais pas contre un pareil service vu que cela dépasse largement mes compétences en la matière.
Puis-je vous envoyer la carte, Mamigas pour diagnostic et réparation si possible ?
Si Mamigas est d'accord un modérateur pourrait me communiquer son adresse ?
Je vous l’expédierai par le moyen à votre convenance.
Bien cordialement.
Bonnes fêtes de Noël.
Canoper
Pour agrandir les images, cliquez dessus.
J'ai la même carte que CramL et sur ma carte la résistance est cramée.
Vu que Mamigas a pu la lui remettre en état, je ne serais pas contre un pareil service vu que cela dépasse largement mes compétences en la matière.
Puis-je vous envoyer la carte, Mamigas pour diagnostic et réparation si possible ?
Si Mamigas est d'accord un modérateur pourrait me communiquer son adresse ?
Je vous l’expédierai par le moyen à votre convenance.
Bien cordialement.
Bonnes fêtes de Noël.
Canoper
Pour agrandir les images, cliquez dessus.
22 décembre 2022 à 15:40
Réponse 7 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir.
OK pour communiquer mon adresse à Canoper.
Par contre votre carte a été "bricolée" car la résistance ballast de 39 ohms qu'on voit en photo n'est surtout PAS la valeur qu'il faut mettre... avec cette valeur le risque d'avoir tué la carte existe !
Bonne soirée.
mamigas
OK pour communiquer mon adresse à Canoper.
Par contre votre carte a été "bricolée" car la résistance ballast de 39 ohms qu'on voit en photo n'est surtout PAS la valeur qu'il faut mettre... avec cette valeur le risque d'avoir tué la carte existe !
Bonne soirée.
mamigas
22 décembre 2022 à 19:11
Réponse 8 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir.
Pour Richard ... j'avais zappé sa question.
Ce n'est pas de obsolescence programmée mais une utilisation de composants en limite extrême de leurs spécifications.
Aux USA le secteur est entre 110 et 145V... en France Mr ENEDIS délivre lui du 230v +/-10% et sur les alim en prise directe secteur là est toute la différence !... or le power switcher est Californien.
Bonne soirée.
mamigas
Pour Richard ... j'avais zappé sa question.
Citation :Le power switcher, 2 autres composants dans la boucle de régulation + un dans le circuit de snubber.
Vous rappelez-vous quel était le problème de sa carte (composant défaillant, ...) ?
Citation :Tout simplement le contrôle des chaines d'alimentation en suivant rigoureusement le schéma de la carte que j'avais au préalable relevé.
Quel diagnostic a permis de révéler le problème ?
Ce n'est pas de obsolescence programmée mais une utilisation de composants en limite extrême de leurs spécifications.
Aux USA le secteur est entre 110 et 145V... en France Mr ENEDIS délivre lui du 230v +/-10% et sur les alim en prise directe secteur là est toute la différence !... or le power switcher est Californien.
Bonne soirée.
mamigas
22 décembre 2022 à 19:19
Réponse 9 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour Mamigas.
Qu'entendez-vous par "le power switcher"
Est-ce un micro-relais ?
Je crois qu'il y en a 4 sur la carte (3 HFxxx et 1ALD109)
Par ailleurs, au delà de la carte de puissance qui semble défectueuse, n'y a-t-il pas un problème en amont ?
Comme sur le 230V en entrée du module de puissance, je pense au condensateur d'antiparasitage (réf. Bosch 00623842).
Comment vérifie-t-on qu'il n'est pas défectueux ou qu'il n'agit pas bien vis-à-vis du 230 de Mr ENEDIS ?
Peut-être existe-t-il des composants qui se branchent sur la prise 230V et empêchent les surtensions ?
En l'état, j'ai toujours ma carte de puissance qui semble HS (pas de 5v/9.5v au niveau des connecteurs).
Je veux bien que vous me fassiez un diagnostic/devis de ma carte défectueuse, avant de commander une nouvelle carte.
Pouvez-vous m'envoyer vos coordonnées.
Merci.
Richard
Qu'entendez-vous par "le power switcher"
Est-ce un micro-relais ?
Je crois qu'il y en a 4 sur la carte (3 HFxxx et 1ALD109)
Par ailleurs, au delà de la carte de puissance qui semble défectueuse, n'y a-t-il pas un problème en amont ?
Comme sur le 230V en entrée du module de puissance, je pense au condensateur d'antiparasitage (réf. Bosch 00623842).
Comment vérifie-t-on qu'il n'est pas défectueux ou qu'il n'agit pas bien vis-à-vis du 230 de Mr ENEDIS ?
Peut-être existe-t-il des composants qui se branchent sur la prise 230V et empêchent les surtensions ?
En l'état, j'ai toujours ma carte de puissance qui semble HS (pas de 5v/9.5v au niveau des connecteurs).
Je veux bien que vous me fassiez un diagnostic/devis de ma carte défectueuse, avant de commander une nouvelle carte.
Pouvez-vous m'envoyer vos coordonnées.
Merci.
Richard
28 décembre 2022 à 16:04
Réponse 10 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
Un très grand merci à mamigas1 qui a réparé la carte de puissance de mon lave linge.
C'est reparti pour j’espère plusieurs années (il n'a que 10 ans....même pas atteint l'adolescence programmée
) et tout cela pour un montant dérisoire par rapport à une intervention d'un dépanneur qui aurait proposé de changer la carte de puissance, donc vu le coût achat d'un nouveau lave linge.
Mamigas 1, la planète et surtout mon portefeuille vous remercions car après les fêtes les finances étaient au plus bas: sad:....
Bonne année à vous tous et longue vie au forum.
N'hésitez pas à le soutenir en faisant un don sur la cagnotte Leetchi.
.
Canoper
Un très grand merci à mamigas1 qui a réparé la carte de puissance de mon lave linge.
C'est reparti pour j’espère plusieurs années (il n'a que 10 ans....même pas atteint l'adolescence programmée
) et tout cela pour un montant dérisoire par rapport à une intervention d'un dépanneur qui aurait proposé de changer la carte de puissance, donc vu le coût achat d'un nouveau lave linge.Mamigas 1, la planète et surtout mon portefeuille vous remercions car après les fêtes les finances étaient au plus bas: sad:....
Bonne année à vous tous et longue vie au forum.
N'hésitez pas à le soutenir en faisant un don sur la cagnotte Leetchi.
.Canoper
02 janvier 2023 à 16:57
Réponse 11 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir.
Ravi de lire que votre lave-linge a repris du service pour au moins 10 ans ....
Avec une résistance ballast "de course " bien mieux adaptée à notre 230v.
Bonne continuation.
mamigas
Ravi de lire que votre lave-linge a repris du service pour au moins 10 ans ....
Avec une résistance ballast "de course " bien mieux adaptée à notre 230v.
Bonne continuation.
mamigas
02 janvier 2023 à 21:02
Réponse 12 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
J'ai également un problème avec une carte électronique sur mon lave vaisselle avec la résistance r67 HS sur module EDW750.
Serait-il possible d'avoir les coordonnées de @mamigas1 pour une réparation svp
Merci d'avance.
J'ai également un problème avec une carte électronique sur mon lave vaisselle avec la résistance r67 HS sur module EDW750.
Serait-il possible d'avoir les coordonnées de @mamigas1 pour une réparation svp
Merci d'avance.
02 janvier 2023 à 21:13
Réponse 13 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour Fabb.
Demandez mon adresse à l'administrateur en répondant à ce message, de mon coté c'est OK...
Votre carte 0188-0001M doit être réparable sauf si le flash qui a tué l'alim a en même temps tué le microcontrôleur... mais ça le diagnostique le dira.
Bonne journée.
mamigas
Demandez mon adresse à l'administrateur en répondant à ce message, de mon coté c'est OK...
Votre carte 0188-0001M doit être réparable sauf si le flash qui a tué l'alim a en même temps tué le microcontrôleur... mais ça le diagnostique le dira.
Bonne journée.
mamigas
03 janvier 2023 à 09:19
Réponse 14 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour mamigas.
Merci pour votre retour, est-ce qu'un administrateur pourrait me communiquer les coordonnées de mamigas pour la réparation de ma carte svp ?
Merci d'avance.
Merci pour votre retour, est-ce qu'un administrateur pourrait me communiquer les coordonnées de mamigas pour la réparation de ma carte svp ?
Merci d'avance.
03 janvier 2023 à 13:19
Réponse 15 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
J'ai le même problème que cramL et canoper mon lave-linge Logixx8 s'est éteint en plein cycle.
Après avoir indiqué erreur Idos.
Après 12h il s'est rallumé en indiquant erreur F57, et puis je l'ai déplacé et depuis plus rien ?
Mamigas1 auriez vous une idée ?
Pouvez vous me venir en aide, s'il vous plaît ?
En vous remerciant.
J'ai le même problème que cramL et canoper mon lave-linge Logixx8 s'est éteint en plein cycle.
Après avoir indiqué erreur Idos.
Après 12h il s'est rallumé en indiquant erreur F57, et puis je l'ai déplacé et depuis plus rien ?
Mamigas1 auriez vous une idée ?
Pouvez vous me venir en aide, s'il vous plaît ?
En vous remerciant.
05 janvier 2023 à 23:19
Réponse 16 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
Erreur Idos = ??
Erreur F57 = problème de communication entre carte de contrôle et le moteur vérifier les câbles et connectiques vous avez sans doute des soucis de contacts ; impossible d'en dire plus car on ne connait pas le modèle de votre lave linge (Logixx8 est une marque commerciale pas un modèle) et de plus dans cette question 21986 on mélange toute sorte de problème.
Bonne journée.
mamigas
Erreur Idos = ??
Erreur F57 = problème de communication entre carte de contrôle et le moteur vérifier les câbles et connectiques vous avez sans doute des soucis de contacts ; impossible d'en dire plus car on ne connait pas le modèle de votre lave linge (Logixx8 est une marque commerciale pas un modèle) et de plus dans cette question 21986 on mélange toute sorte de problème.
Bonne journée.
mamigas
06 janvier 2023 à 10:18
Réponse 17 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour merci de votre retour.
Le modèle est le même que cramL WAS28860FF/06, je ne m y connait pas du tout en électronique, mon père a regardé mais n'a rien trouvé.
Pouvez-m'aider, si on peut se mettre en contact.
Merci
Le modèle est le même que cramL WAS28860FF/06, je ne m y connait pas du tout en électronique, mon père a regardé mais n'a rien trouvé.
Pouvez-m'aider, si on peut se mettre en contact.
Merci
06 janvier 2023 à 11:43
Réponse 18 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Je ne peux pas vous apporter plus d'aide car si je connais bien les cartes votre souci est entre la carte et le moteur comme je l'ai écrit et là je suis incompétent pour moi c'est un problème de mauvais contact...
Mais je ne suis pas devant la machine pour en dire +
Désolé
mamigas
Mais je ne suis pas devant la machine pour en dire +
Désolé
mamigas
06 janvier 2023 à 13:44
Réponse 19 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Dommage, j'aurai tenté. Merci à vous.
06 janvier 2023 à 14:40
Réponse 20 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour à tous,
Suite à l'intervention de Mamigas sur ma carte EDW750, mon lave-vaisselle est de nouveau fonctionnel.
Je lui suis très reconnaissant.
Suite à l'intervention de Mamigas sur ma carte EDW750, mon lave-vaisselle est de nouveau fonctionnel.
Je lui suis très reconnaissant.
22 janvier 2023 à 20:44
Réponse 21 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir Monsieur Fabb.
Votre appareil est un lave-vaisselle Electrolux ESI 64041x, mais peu importe, ça fonctionne.
Merci pour votre retour d'information, qui démontre une fois de plus que la réparation est souvent possible : c'est écologique et aussi économique.
Bonne soirée.
Mamigas.
Votre appareil est un lave-vaisselle Electrolux ESI 64041x, mais peu importe, ça fonctionne.
Merci pour votre retour d'information, qui démontre une fois de plus que la réparation est souvent possible : c'est écologique et aussi économique.
Bonne soirée.
Mamigas.
22 janvier 2023 à 20:58
Réponse 22 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Merci Mamigas1 pour votre réponse du 23/12.
Comme échangé, ma carte de puissance de mon lave-linge Bosch Logixx8 (WAS28860FF/06) semble HS (pas de 5v/9.5v au niveau des connecteurs, pas zone noirice sur la carte, pas de condos bombés, ..).
Est-ce qu'un administrateur pourrait me communiquer les coordonnées de mamigas pour tenter de réparer ma carte svp ?
Cela serait trop bête de la mettre à la déchetterie si elle est réparable avec un bon diagnostic et en changeant quelques composants.
Merci d'avance.
Comme échangé, ma carte de puissance de mon lave-linge Bosch Logixx8 (WAS28860FF/06) semble HS (pas de 5v/9.5v au niveau des connecteurs, pas zone noirice sur la carte, pas de condos bombés, ..).
Est-ce qu'un administrateur pourrait me communiquer les coordonnées de mamigas pour tenter de réparer ma carte svp ?
Cela serait trop bête de la mettre à la déchetterie si elle est réparable avec un bon diagnostic et en changeant quelques composants.
Merci d'avance.
26 janvier 2023 à 07:48
Réponse 23 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir Madame.
Je suis dans une situation similaire à celle des autres.
J'ai un Bosch WAS327B0FF/14 et je me demande si la carte de puissance est en cause.
Depuis une semaine, lorsque je tourne la commande, rien ne s'allume. Les alimentations de la carte de commande et de puissance sont bonnes, le voltmètre indique 240V.
Cependant, rien n'est visible sur les deux cartes, ni résistance, ni convertisseur AC/DC qui aurait pu griller.
Pourriez-vous m'aider ?
Si vous êtes d'accord, un administrateur pourrait-il me transmettre vos coordonnées ?
Je vous remercie par avance.
Bien cordialement.
Je suis dans une situation similaire à celle des autres.
J'ai un Bosch WAS327B0FF/14 et je me demande si la carte de puissance est en cause.
Depuis une semaine, lorsque je tourne la commande, rien ne s'allume. Les alimentations de la carte de commande et de puissance sont bonnes, le voltmètre indique 240V.
Cependant, rien n'est visible sur les deux cartes, ni résistance, ni convertisseur AC/DC qui aurait pu griller.
Pourriez-vous m'aider ?
Si vous êtes d'accord, un administrateur pourrait-il me transmettre vos coordonnées ?
Je vous remercie par avance.
Bien cordialement.
26 février 2023 à 22:16
Réponse 24 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
Pas de problème pour que l'administrateur du forum vous communique mon adresse.
Ensuite contactez moi en me rappelant le N° de la question et votre pseudo.
Bonne journée.
mamigas
Pas de problème pour que l'administrateur du forum vous communique mon adresse.
Ensuite contactez moi en me rappelant le N° de la question et votre pseudo.
Bonne journée.
mamigas
27 février 2023 à 09:30
Réponse 25 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
Je rencontre un problème identique avec mon lave-linge Bosch WAS28860FF.
La résistance de la carte de puissance est HS (photo).
J'ai lu les faits d'armes de Mamigas1, et vous demande s'il vous serait passible de réparer ma carte ?
Merci par avance.
Pour agrandir l'image, cliquez dessus.
Je rencontre un problème identique avec mon lave-linge Bosch WAS28860FF.
La résistance de la carte de puissance est HS (photo).
J'ai lu les faits d'armes de Mamigas1, et vous demande s'il vous serait passible de réparer ma carte ?
Merci par avance.
Pour agrandir l'image, cliquez dessus.
12 juin 2024 à 08:27
Réponse 26 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
D'accord pour que l'administrateur vous communique mon adresse, ensuite merci de me contacter en rappelant le N° de la question 21986.
Cordialement.
D'accord pour que l'administrateur vous communique mon adresse, ensuite merci de me contacter en rappelant le N° de la question 21986.
Cordialement.
12 juin 2024 à 12:45
Réponse 27 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour à tous.
J'ai finalement pu identifier le problème.
Le convertisseur AC/DC ref. LNY... était en court-circuit.
Il a fait claquer la résistance, servant de fusible.
En remplaçant ces 2 pièces, le lave-linge a repris vie.
Pour agrandir les images, cliquez dessus.
J'ai finalement pu identifier le problème.
Le convertisseur AC/DC ref. LNY... était en court-circuit.
Il a fait claquer la résistance, servant de fusible.
En remplaçant ces 2 pièces, le lave-linge a repris vie.
Pour agrandir les images, cliquez dessus.
27 juin 2024 à 11:05
Réponse 28 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir.
Super d'avoir diagnostiqué puis réparé votre lave linge.
Vous auriez du profiter de cette réparation pour remplacer la résistance ballast de 39R par une valeur mieux adaptée à notre secteur 230v et mettre un power switcher d'un type un peu plus puissant... et de dernière génération pour éviter toute récidive.
Je suppose que vous avez acheté vos composants chez un vendeur sérieux en évitant les kits chinois tout fait de mauvaise qualité.
Bonne soirée.
mamigas
Super d'avoir diagnostiqué puis réparé votre lave linge.
Vous auriez du profiter de cette réparation pour remplacer la résistance ballast de 39R par une valeur mieux adaptée à notre secteur 230v et mettre un power switcher d'un type un peu plus puissant... et de dernière génération pour éviter toute récidive.
Je suppose que vous avez acheté vos composants chez un vendeur sérieux en évitant les kits chinois tout fait de mauvaise qualité.
Bonne soirée.
mamigas
27 juin 2024 à 21:12
Réponse 29 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
J’avais commandé le kit chez un vendeur en Allemagne via eBay, mais la poste a perdu la lettre.
C’est finalement chez Farnell que j’ai trouvé, mais sans chercher d’équivalent plus puissant.
Je n’ai pas les compétences.
vos conseils m’ont guidé vers le bon endroit, et j’ai pu trouver en cherchant des plans d’alim à découpage.
Merci au forum et ses membres.
J’espère être reparti pour quelques temps.
La machine a 12 ans.
C’est finalement chez Farnell que j’ai trouvé, mais sans chercher d’équivalent plus puissant.
Je n’ai pas les compétences.
vos conseils m’ont guidé vers le bon endroit, et j’ai pu trouver en cherchant des plans d’alim à découpage.
Merci au forum et ses membres.
J’espère être reparti pour quelques temps.
La machine a 12 ans.
27 juin 2024 à 21:54
Réponse 30 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
Mon lave-linge, Bosch Réf WAS28860FF/06, en très bon état par ailleurs, ne fonctionne pas correctement.
Une fois la mise en route lancée, il s'éteint complètement au bout d'une vingtaine de minutes (comme s'il n'était plus du tout alimenté) et s'arrête pendant une dizaine de minutes.
A l'issue de ce temps (approximatif et variable), il se remet à fonctionner pendant 5 à 10 minutes puis s'éteint de nouveau pendant environ 5 minutes et ainsi de suite jusqu’à la fin du cycle de lavage.
Il faut juste 3 heures et demie pour faire un lavage d'une heure et demie
J'ai testé les différents éléments électriques du lave-linge à l'exception de la carte électronique du module de puissance car je n'ai aucune connaissance dans ce domaine.
Lors d'une extinction totale de tout l'affichage, j'ai aussi testé le condensateur d'antiparasite pour m'assurer qu'il fonctionnait bien et qu'il alimentait le module de puissance: OK
Je crois reconnaitre le problème décrit par CramL en début de post.
Puis-je avoir l'avis de tout forumer et aussi bien sûr de Mamigas1 qui semble très pointu sur le sujet?
Je vous remercie par avance.
Pour agrandir les images, cliquez dessus.
Mon lave-linge, Bosch Réf WAS28860FF/06, en très bon état par ailleurs, ne fonctionne pas correctement.
Une fois la mise en route lancée, il s'éteint complètement au bout d'une vingtaine de minutes (comme s'il n'était plus du tout alimenté) et s'arrête pendant une dizaine de minutes.
A l'issue de ce temps (approximatif et variable), il se remet à fonctionner pendant 5 à 10 minutes puis s'éteint de nouveau pendant environ 5 minutes et ainsi de suite jusqu’à la fin du cycle de lavage.
Il faut juste 3 heures et demie pour faire un lavage d'une heure et demie
J'ai testé les différents éléments électriques du lave-linge à l'exception de la carte électronique du module de puissance car je n'ai aucune connaissance dans ce domaine.
Lors d'une extinction totale de tout l'affichage, j'ai aussi testé le condensateur d'antiparasite pour m'assurer qu'il fonctionnait bien et qu'il alimentait le module de puissance: OK
Je crois reconnaitre le problème décrit par CramL en début de post.
Puis-je avoir l'avis de tout forumer et aussi bien sûr de Mamigas1 qui semble très pointu sur le sujet?
Je vous remercie par avance.
Pour agrandir les images, cliquez dessus.
30 septembre 2024 à 22:59
Réponse 31 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour.
C'est l'alim de la carte qui se met en sécurité suite à surchauffe occasionnée par une surconsommation courant (puissance).
Il faut en partant de l'arrivée secteur sur la carte (5560 0000 007374_b) tester les composants des chaines alimentation comme je l'ai expliqué à plusieurs reprises.
Cordialement.
C'est l'alim de la carte qui se met en sécurité suite à surchauffe occasionnée par une surconsommation courant (puissance).
Il faut en partant de l'arrivée secteur sur la carte (5560 0000 007374_b) tester les composants des chaines alimentation comme je l'ai expliqué à plusieurs reprises.
Cordialement.
01 octobre 2024 à 08:28
Réponse 32 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour Mamigas1.
Merci pour votre réponse rapide.
J'avais lu avec attention vos conseils dans les posts précédents mais, si je suis plutôt bon bricoleur, je n'ai aucune connaissance en électronique et je le regrette beaucoup.
J'aimerais apprendre et il faudrait que je le fasse mais le linge à laver s'accumule et ne me laissera pas le temps de le faire pour cette fois.
Accepteriez-vous de vous charger de réparer ma carte électronique et de remplacer aussi les éléments que vous jugez insuffisamment puissants afin de prolonger sa vie et donc aussi celle de mon lave-linge ?
Merci encore.
Cordialement.
Merci pour votre réponse rapide.
J'avais lu avec attention vos conseils dans les posts précédents mais, si je suis plutôt bon bricoleur, je n'ai aucune connaissance en électronique et je le regrette beaucoup.
J'aimerais apprendre et il faudrait que je le fasse mais le linge à laver s'accumule et ne me laissera pas le temps de le faire pour cette fois.
Accepteriez-vous de vous charger de réparer ma carte électronique et de remplacer aussi les éléments que vous jugez insuffisamment puissants afin de prolonger sa vie et donc aussi celle de mon lave-linge ?
Merci encore.
Cordialement.
01 octobre 2024 à 13:01
Réponse 33 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Re bonjour Mamigas1.
Si toutefois vous étiez d'accord pour donner une suite favorable à ma demande, pourriez-vous dans le même temps confirmer votre accord à l'administrateur du forum pour qu'il me communique vos coordonnées afin que je vous envoie la carte au plus vite.
Je vous en remercie par avance.
Cordialement.
Si toutefois vous étiez d'accord pour donner une suite favorable à ma demande, pourriez-vous dans le même temps confirmer votre accord à l'administrateur du forum pour qu'il me communique vos coordonnées afin que je vous envoie la carte au plus vite.
Je vous en remercie par avance.
Cordialement.
01 octobre 2024 à 15:39
Réponse 34 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir Tibeudeff.
OK pour que l'administrateur vous donne mon adresse, ensuite me contacter en rappelant le N° de question 21896.
Cordialement.
OK pour que l'administrateur vous donne mon adresse, ensuite me contacter en rappelant le N° de question 21896.
Cordialement.
01 octobre 2024 à 18:40
Réponse 35 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir Tibeudeff.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement, l'équipe du forum dépannage électroménager.
01 octobre 2024 à 18:50
Réponse 36 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir Bricovidéo.
Merci à vous et à toute l'équipe du forum dépannage électroménager.
Cordialement.
Tibeudeff
Merci à vous et à toute l'équipe du forum dépannage électroménager.
Cordialement.
Tibeudeff
01 octobre 2024 à 20:03
Réponse 37 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour,
Je reviens vous donner des nouvelles de mon lave-linge après la réparation de la carte électronique par Mamigas et 5 cycles complets de lavage espacés de quelques jours.
Tout fonctionne de nouveau normalement.
Un grand merci à Mamigas qui a su déceler l'anomalie et réparer la carte électronique avec des composants plus adaptés, ce qui devrait permettre encore quelques années de bons et loyaux services.
Luttons ensemble contre l'obsolescence programmée.
Merci au forum de nous y aider.
Je reviens vous donner des nouvelles de mon lave-linge après la réparation de la carte électronique par Mamigas et 5 cycles complets de lavage espacés de quelques jours.
Tout fonctionne de nouveau normalement.
Un grand merci à Mamigas qui a su déceler l'anomalie et réparer la carte électronique avec des composants plus adaptés, ce qui devrait permettre encore quelques années de bons et loyaux services.
Luttons ensemble contre l'obsolescence programmée.
Merci au forum de nous y aider.
19 octobre 2024 à 11:55
Réponse 38 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir,
Mon lave-linge Bosch logixx 8 s'est arrêté en plein cycle de lavage.
Plus rien ne s'allume, porte bloquée avec linge dedans. L'alimentation est OK.
Sans doute y a t-il un problème avec la carte électronique ?
Il s'agit du modèle WAS327B0FF acheté en 2012, qui a très bien fonctionné jusque là.
mamigas1, seriez-vous d'accord pour regarder cette carte ?
Merci pour votre aide.
Mon lave-linge Bosch logixx 8 s'est arrêté en plein cycle de lavage.
Plus rien ne s'allume, porte bloquée avec linge dedans. L'alimentation est OK.
Sans doute y a t-il un problème avec la carte électronique ?
Il s'agit du modèle WAS327B0FF acheté en 2012, qui a très bien fonctionné jusque là.
mamigas1, seriez-vous d'accord pour regarder cette carte ?
Merci pour votre aide.
20 octobre 2024 à 22:03
Réponse 39 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonjour à tous.
Nouveau sur le forum, je suis tombé ici suite à une recherche pour une panne identique sur la Logixx8.
J'ai remarqué que la résistance était cramée.
Quelqu'un saurait-il où en trouver une (un lien) ou même une équivalente ou plus adaptée tout en restant compatible ?
Merci à vous tous :)
Nouveau sur le forum, je suis tombé ici suite à une recherche pour une panne identique sur la Logixx8.
J'ai remarqué que la résistance était cramée.
Quelqu'un saurait-il où en trouver une (un lien) ou même une équivalente ou plus adaptée tout en restant compatible ?
Merci à vous tous :)
16 novembre 2024 à 15:53
Réponse 40 du forum électroménager
Panne carte électronique lave-linge Bosch Logixx8
Bonsoir.
J’aurai besoin de solliciter mamigas pour vos services pour la réparation d’une carte de puissance pour un lave-linge Bosch WAS28860FF/06.
Celui-ci ne s’allume plus et après recherche je me suis aperçu que la résistance était HS, je l’ai fait faire remplacer mais après avoir rebranché, rebelote la résistance claque.
Ayant parcouru un peu le forum, le module de puissance serait apparemment HS.
J’ai également vu que vous pourriez renforcer la qualité des composants.
Pourriez vous me donner vos coordonnées afin que je puisse vous envoyer la carte et que vous puissiez faire un diagnostic et un devis ?
Merci à vous par avance.
Guillaume.
J’aurai besoin de solliciter mamigas pour vos services pour la réparation d’une carte de puissance pour un lave-linge Bosch WAS28860FF/06.
Celui-ci ne s’allume plus et après recherche je me suis aperçu que la résistance était HS, je l’ai fait faire remplacer mais après avoir rebranché, rebelote la résistance claque.
Ayant parcouru un peu le forum, le module de puissance serait apparemment HS.
J’ai également vu que vous pourriez renforcer la qualité des composants.
Pourriez vous me donner vos coordonnées afin que je puisse vous envoyer la carte et que vous puissiez faire un diagnostic et un devis ?
Merci à vous par avance.
Guillaume.
18 décembre 2024 à 02:00
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Électroménager
- 1. Panne lave linge Whirlpool 6 sens ne s'allume plus
- N°5217 : Bonjour. Plus rien ne s'allume sur mon lave linge Whirlpool 6 sens ? Y a t-il un disjoncteur à l'intérieur ? Merci de vos conseils pour le dépannage.
- 2. Panne sèche linge Bosch WTC84101FF
- N°19124 : Bonjour à tous. Je m'appelle Christophe je suis de Nantes. Bon voilà après plus de 7 ans de bons et loyaux services notre sèche linge vient de rendre L’âme :cry:, il s'est coupé en cours de séchage comme s'il y avait...
- 3. Panne carte de puissance lave-linge Bosch
- N°22199 : Bonjour à tous. J'ai un lave-linge Bosch dont la carte de puissance est HS. Afin de m'épargner l'achat d'une nouvelle carte j'aimerai remplacer ses composants défectueux. Je sais faire de la brasure et j'ai déjà...
- 4. Panne lave-linge Whirlpool 6 sens
- N°16731 : Bonjour, La question d'origine, sur le forum électroménager n°5217, ayant dépassé plus de 200 réponses, nous avons déplacé la suite de ce sujet sur cette page. La première partie est consultable en suivant ce lien :...
- 5. Panne code F22 lave linge Whirlpool AWO/D7324
- N°18309 : Bonjour, J'ai acheté un lave linge Whirlpool AWO/D7324 il y a 2 ans et 4 mois, et comme par hasard, elle vient de tomber en panne... code F22. Le panneau de commande s'allume normalement puis quand je veux lancer le cycle...
- 6. Panne module de puissance lave-linge Bosch Maxx7
- N°21343 : Bonjour. J'habite dans l'ouest près de Nantes et j'ai un lave-linge Bosch Maxx7 WAE24362FF/40 qui ne s'allume plus du tout. Je suis novice en électronique mais je ne souhaite jamais jeter avant d'essayer de réparer... c'est...
- 7. Réparer carte électronique Melecs 5560 011 643
- N°20944 : Bonjour. Ma carte électronique de ma machine à laver Siemens (WM14E483FF/24) a besoin d'une réparation. Référence de la carte : Melecs 5560 011 643. Visuellement les dégâts sont mineurs. La zone qui a chauffé est...
- 8. Lave-vaisselle Bosch ne s'allume plus panne carte électronique
- N°22521 : Bonsoir. Je repose ici une question publiée à la fin d'un post relativement long et qui n'est sans doute plus suivi. Réparation carte puissance lave vaisselle J'ai une panne sur mon lave-vaisselle Bosch...
- 9. Panne module de puissance lave-linge Bosch Maxx7
- N°22508 : Bonjour. J'ai lu que mon problème n'était pas très original : Certains composants de la carte de puissance de mon lave-linge Bosch Maxx7 ont cramé. J'ai lu que mamigas s'occupait de ce genre de réparation et j'aurais...
- 10. Lave vaisselle Bosch SMS53M58FF ne s'allume plus
- N°20127 : Bonjour. Mon lave vaisselle Bosch SMS53M58FF ne s'allume plus. Rien ne s'affiche quand on le branche au secteur et en eau, pas de bruit inerte rien sur l'afficheur. J'ai déjà remplacé la carte électronique au niveau du...
Informations sur le forum Électroménager Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
