Panne carte de puissance lave-linge Bosch
Actuellement
23 545
questions dans le
forum électroménager
22199
Question Dépannage Électroménager : Panne carte de puissance lave-linge Bosch
Bonjour à tous.
J'ai un lave-linge Bosch dont la carte de puissance est HS.
Afin de m'épargner l'achat d'une nouvelle carte j'aimerai remplacer ses composants défectueux.
Je sais faire de la brasure et j'ai déjà remplacé des condensateurs sur d'autres PCB, mais là le problème est plus complexe et je sollicite votre aide.

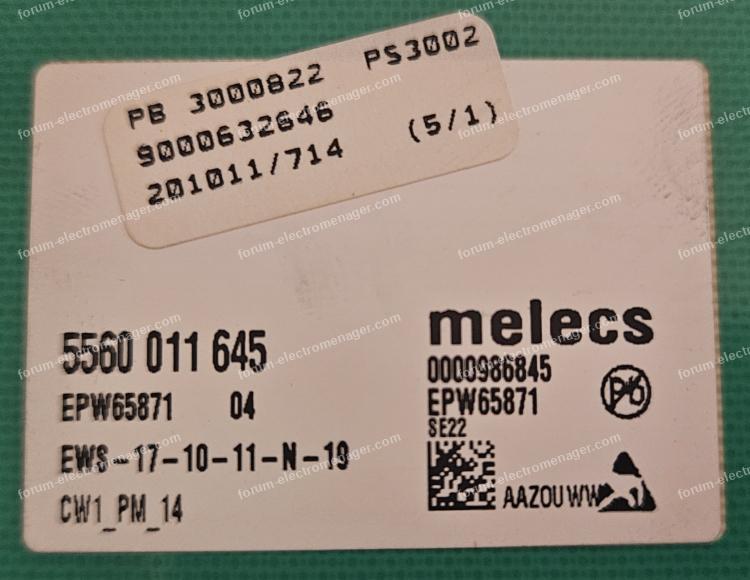

Il s'agit d'une carte de puissance Melecs 5560 011 645 ou EPW65871
Elle reçoit bien le 220v provenant de la prise secteur, mais plus rien ne s'affiche à l'écran de la machine, plus de bips, ni de mise en route, plus rien.

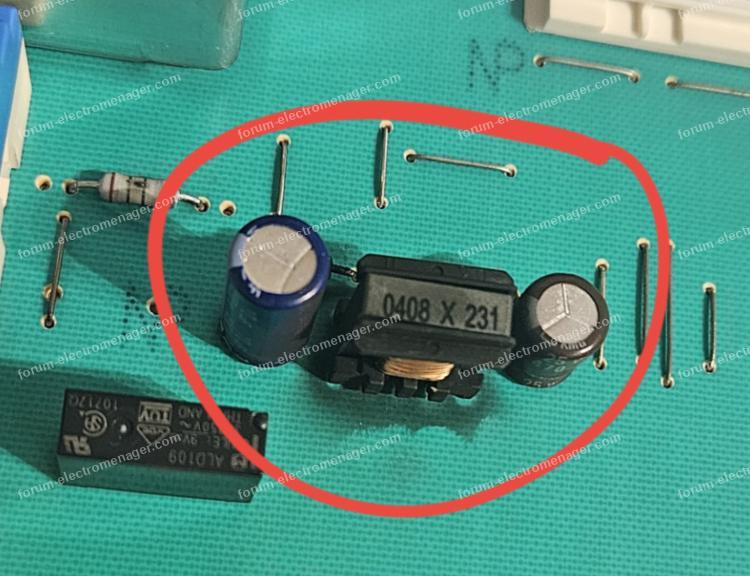

En sortant la carte, je mesure les 3 résistances et vois que la grosse (avec les stries colorées) est HS, les deux autres (les petites résistances noires) affichent des valeurs qui semblent correctes.
Pour le moment j'identifie un composant HS et j'imagine que de proche en proche d'autres composants sont susceptibles d'être à remplacer, mais je ne sais comment procéder.

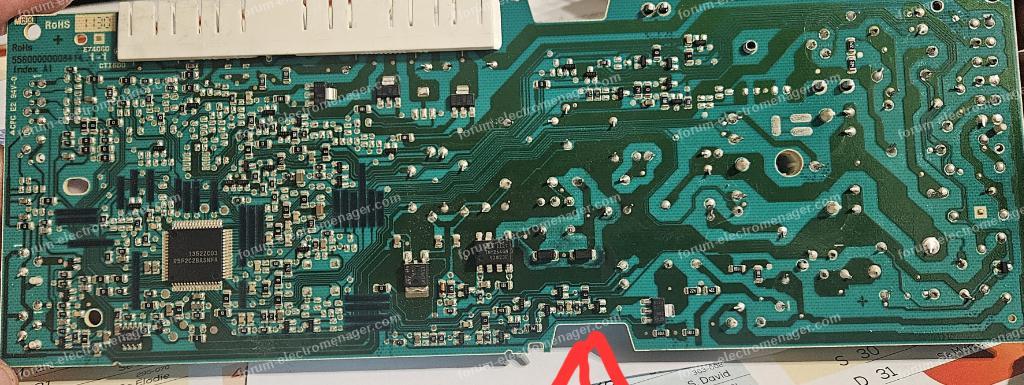

Par ailleurs, je ne décèle aucune trace de composant macroscopiquement défectueux, brûlé, dilaté...
D'après ce que j'ai vu, il faudrait remplacer également le petit TNY264GN (1105 - 93004C).
Bref, je tenterai bien sans trop savoir ou je vais de remplacer la résistance et le TNY....chose
J'ai cru comprendre que mamigas avait une certaine expertise dans ce domaine.
Merci par avance de vos précieux conseils.
Cordialement.
Amoul
Pour agrandir les images, cliquez dessus.
J'ai un lave-linge Bosch dont la carte de puissance est HS.
Afin de m'épargner l'achat d'une nouvelle carte j'aimerai remplacer ses composants défectueux.
Je sais faire de la brasure et j'ai déjà remplacé des condensateurs sur d'autres PCB, mais là le problème est plus complexe et je sollicite votre aide.
Il s'agit d'une carte de puissance Melecs 5560 011 645 ou EPW65871
Elle reçoit bien le 220v provenant de la prise secteur, mais plus rien ne s'affiche à l'écran de la machine, plus de bips, ni de mise en route, plus rien.
En sortant la carte, je mesure les 3 résistances et vois que la grosse (avec les stries colorées) est HS, les deux autres (les petites résistances noires) affichent des valeurs qui semblent correctes.
Pour le moment j'identifie un composant HS et j'imagine que de proche en proche d'autres composants sont susceptibles d'être à remplacer, mais je ne sais comment procéder.
Par ailleurs, je ne décèle aucune trace de composant macroscopiquement défectueux, brûlé, dilaté...
D'après ce que j'ai vu, il faudrait remplacer également le petit TNY264GN (1105 - 93004C).
Bref, je tenterai bien sans trop savoir ou je vais de remplacer la résistance et le TNY....chose
J'ai cru comprendre que mamigas avait une certaine expertise dans ce domaine.
Merci par avance de vos précieux conseils.
Cordialement.
Amoul
Pour agrandir les images, cliquez dessus.
20 décembre 2022 à 20:55
Réponse 1 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
1/ Si la "grosse résistance" est HS c'est parce que elle a servi de fusible car l'alim de la carte est en court-circuit.
2/ Les 2 autres noires ne sont pas des résistances mais des diodes de redressement et je ne vois pas comment vous avez procéder pour les tester avec un ohmmètre ??
Ce qu'il faut faire : localiser les 3/4 composants HS ou douteux qui sont a remplacer et pour cela, en partant de l'arrivée secteur sur la carte il faut tester les 5 chaines alimentation qui fabriquent et régulent les sources basses tensions en suivant bien sur le schéma de la carte.
Bonne journée.
mamigas
1/ Si la "grosse résistance" est HS c'est parce que elle a servi de fusible car l'alim de la carte est en court-circuit.
2/ Les 2 autres noires ne sont pas des résistances mais des diodes de redressement et je ne vois pas comment vous avez procéder pour les tester avec un ohmmètre ??
Ce qu'il faut faire : localiser les 3/4 composants HS ou douteux qui sont a remplacer et pour cela, en partant de l'arrivée secteur sur la carte il faut tester les 5 chaines alimentation qui fabriquent et régulent les sources basses tensions en suivant bien sur le schéma de la carte.
Bonne journée.
mamigas
21 décembre 2022 à 09:13
Réponse 2 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour à tous.
Merci Mamigas pour ce retour.
Effectivement ce sont des diodes et pas des résistances.
Pour le moment, je n'ai pas trouvé le schéma de cette carte sur le web donc impossible de faire un diagnostic rigoureux des pièces défectueuses.
J'ai mesuré les diodes :
la plus à droite sur la photo 3 indique 566mv dans le sens passant et "1" dans le sens inverse
Celle de gauche indique 499 dans le sens passant et présente une continuité dans le sens inverse jusqu’à 2 volts où mon multimètre fini par marquer "1". Je ne sais pas si c'est un comportement attendu de ce composant ou s'il est HS.
La "grosse" résistance me donne une valeur suspecte à 4,8 lorsque le multimètre est en position 20M ohms.
Ce qui me semble une valeur bien trop élevée et signe donc une détérioration. On dirait qu'il s'agit d'un 200 Ohms, +/- 5% je n'arrive pas à déterminer ses couleurs. Rouge noir marron à priori. et pour ses W, aucune idée.
Pour le reste il faudrait que je branche la carte sur le 220 et que je vérifie ce qui fonctionne ou non à l'aide d'un schéma mais je crois que cela dépasse mes capacités.
Merci Mamigas pour ce retour.
Effectivement ce sont des diodes et pas des résistances.
Pour le moment, je n'ai pas trouvé le schéma de cette carte sur le web donc impossible de faire un diagnostic rigoureux des pièces défectueuses.
J'ai mesuré les diodes :
la plus à droite sur la photo 3 indique 566mv dans le sens passant et "1" dans le sens inverse
Celle de gauche indique 499 dans le sens passant et présente une continuité dans le sens inverse jusqu’à 2 volts où mon multimètre fini par marquer "1". Je ne sais pas si c'est un comportement attendu de ce composant ou s'il est HS.
La "grosse" résistance me donne une valeur suspecte à 4,8 lorsque le multimètre est en position 20M ohms.
Ce qui me semble une valeur bien trop élevée et signe donc une détérioration. On dirait qu'il s'agit d'un 200 Ohms, +/- 5% je n'arrive pas à déterminer ses couleurs. Rouge noir marron à priori. et pour ses W, aucune idée.
Pour le reste il faudrait que je branche la carte sur le 220 et que je vérifie ce qui fonctionne ou non à l'aide d'un schéma mais je crois que cela dépasse mes capacités.
27 décembre 2022 à 11:49
Réponse 3 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour à tous.
@mamigas.
Auriez-vous l'amabilité de regarder cette carte de plus près ? Vous avez une certaine expertise dans ce domaine et je souhaiterais m'en référer à vos capacités, plutôt que de changer au hasard certains composants.
Acceptez-vous qu'un modérateur me laisse vos coordonnées pour que nous en discutions ?
Merci par avance.
Bien cordialement, Amoul
@mamigas.
Auriez-vous l'amabilité de regarder cette carte de plus près ? Vous avez une certaine expertise dans ce domaine et je souhaiterais m'en référer à vos capacités, plutôt que de changer au hasard certains composants.
Acceptez-vous qu'un modérateur me laisse vos coordonnées pour que nous en discutions ?
Merci par avance.
Bien cordialement, Amoul
31 décembre 2022 à 14:03
Réponse 4 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonsoir,
Pas de problème pour que l'administrateur vous donne mon adresse.
Ensuite contactez-moi en rappelant le N° de votre question 22199 et votre problème.
Bonne soirée, bonne nouvelle année.
mamigas
Pas de problème pour que l'administrateur vous donne mon adresse.
Ensuite contactez-moi en rappelant le N° de votre question 22199 et votre problème.
Bonne soirée, bonne nouvelle année.
mamigas
31 décembre 2022 à 18:20
Réponse 5 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
Carte reçue ce jour.
Première machine en cours, RAS. Toutes les fonctions sont revenues.
7 jours entre l'envoi de la carte et son retour.
Soudures impeccable et composants défectueux remplacés :
La petite résistance Ballast
Le petit TNY264GN
Voyez plutôt : Merci à Mamigas pour avoir identifié les composants HS et avoir redonné vie à cette carte de puissance qui devrait repartir pour plusieurs années.
Make our planet grait again !
Carte reçue ce jour.
Première machine en cours, RAS. Toutes les fonctions sont revenues.
7 jours entre l'envoi de la carte et son retour.
Soudures impeccable et composants défectueux remplacés :
La petite résistance Ballast
Le petit TNY264GN
Voyez plutôt : Merci à Mamigas pour avoir identifié les composants HS et avoir redonné vie à cette carte de puissance qui devrait repartir pour plusieurs années.
Make our planet grait again !
09 janvier 2023 à 20:24
Réponse 6 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
Ravi de lire que votre lave linge Bosch a repris du service.
Ajouter à la liste des composants remplacés un transistor driver 6C et une des diodes roue libre.... qui étaient plus que ??
Bonne journée.
mamigas
Ravi de lire que votre lave linge Bosch a repris du service.
Ajouter à la liste des composants remplacés un transistor driver 6C et une des diodes roue libre.... qui étaient plus que ??
Bonne journée.
mamigas
10 janvier 2023 à 09:35
Réponse 7 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour,
J'ai la même carte sur un lave-linge Siemens et je rencontre le même problème : le courant arrive à la carte mais rien ne s'affiche nulle part...
J'ai démonté la carte mais mes compétences s'arrêtent là. Est-ce que Mamigas1 est toujours disponible ? Si oui, comment peut-on entrer directement en relation ?
Merci d'avance pour vos retours.
Cordialement,
Mathieu.
J'ai la même carte sur un lave-linge Siemens et je rencontre le même problème : le courant arrive à la carte mais rien ne s'affiche nulle part...
J'ai démonté la carte mais mes compétences s'arrêtent là. Est-ce que Mamigas1 est toujours disponible ? Si oui, comment peut-on entrer directement en relation ?
Merci d'avance pour vos retours.
Cordialement,
Mathieu.
13 mai 2024 à 21:47
Réponse 8 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
D'accord pour donner mon adresse à Mathieu,ensuite qu'il me contacte.
Bonne journée.
mamigas
D'accord pour donner mon adresse à Mathieu,ensuite qu'il me contacte.
Bonne journée.
mamigas
14 mai 2024 à 08:44
Réponse 9 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
Carte reçue ce jour suite à envoi à Mamigas
7 jours entre l'envoi de la carte et son retour.
La première machine a fini de tourner et RAS.
Merci à Mamigas et à la présence de ce forum pour le sauvetage de notre lave-linge que nous étions prêt à jeter car bien démuni devant la panne de la carte.
Carte reçue ce jour suite à envoi à Mamigas
7 jours entre l'envoi de la carte et son retour.
La première machine a fini de tourner et RAS.
Merci à Mamigas et à la présence de ce forum pour le sauvetage de notre lave-linge que nous étions prêt à jeter car bien démuni devant la panne de la carte.
23 mai 2024 à 15:19
Réponse 10 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour,
En recherchant une solution à la panne de mon lave linge Bosch je tombe sur ce fil !
J’ai la même carte et la même résistance que amoul qui a grillé et comme lui je ne sais pas comment tester et identifier les autres composants HS.
@mamigas1 vous pourriez m’aider également ? Vous semblez être l’homme (ou la femme) de la situation !
Merci !
En recherchant une solution à la panne de mon lave linge Bosch je tombe sur ce fil !
J’ai la même carte et la même résistance que amoul qui a grillé et comme lui je ne sais pas comment tester et identifier les autres composants HS.
@mamigas1 vous pourriez m’aider également ? Vous semblez être l’homme (ou la femme) de la situation !
Merci !
01 juillet 2024 à 22:01
Réponse 11 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
Demandez mon adresse à l'administrateur puis me contacter en précisant le modèle de votre lave-linge et l'aide attendue; vous aider oui mais en quoi faisant ?
Bonne journée.
mamigas (homme)
Demandez mon adresse à l'administrateur puis me contacter en précisant le modèle de votre lave-linge et l'aide attendue; vous aider oui mais en quoi faisant ?
Bonne journée.
mamigas (homme)
02 juillet 2024 à 08:55
Réponse 12 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour cher Administrateur.
Pourriez-vous me transmettre l’adresse de mamigas ?
Merci.
Thomas
Pourriez-vous me transmettre l’adresse de mamigas ?
Merci.
Thomas
02 juillet 2024 à 13:30
Réponse 13 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.

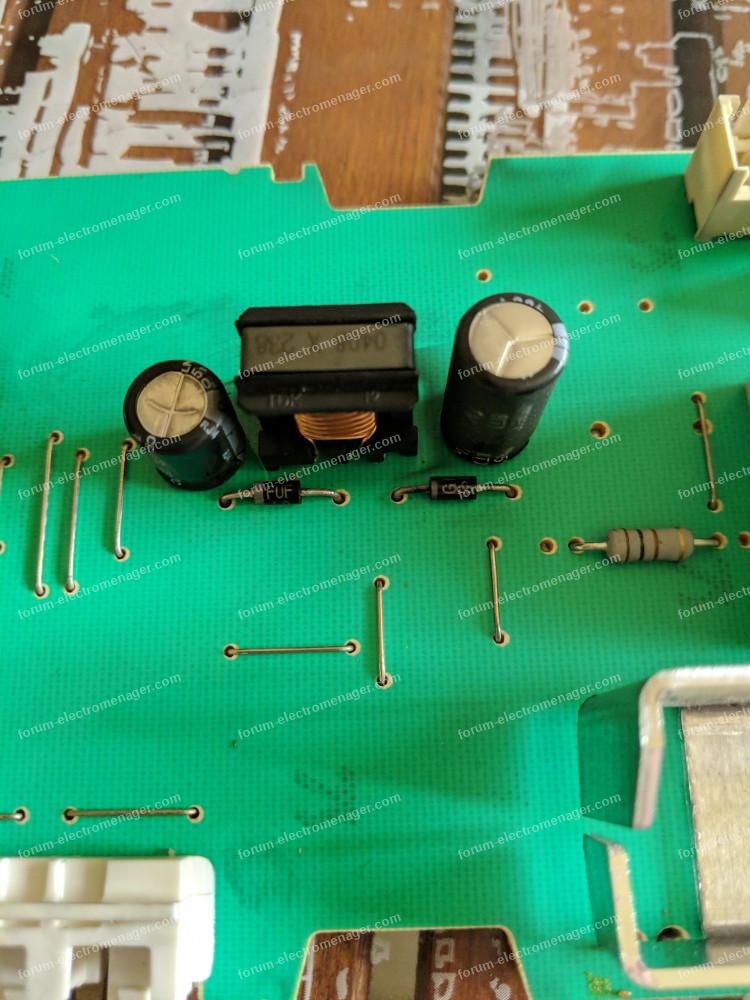

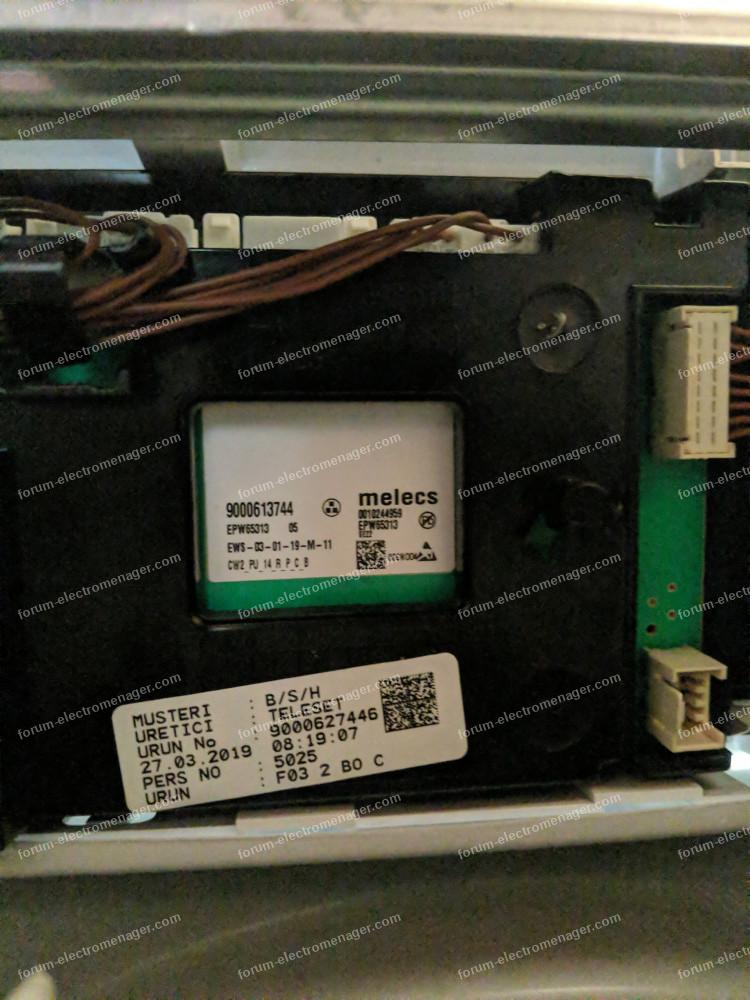

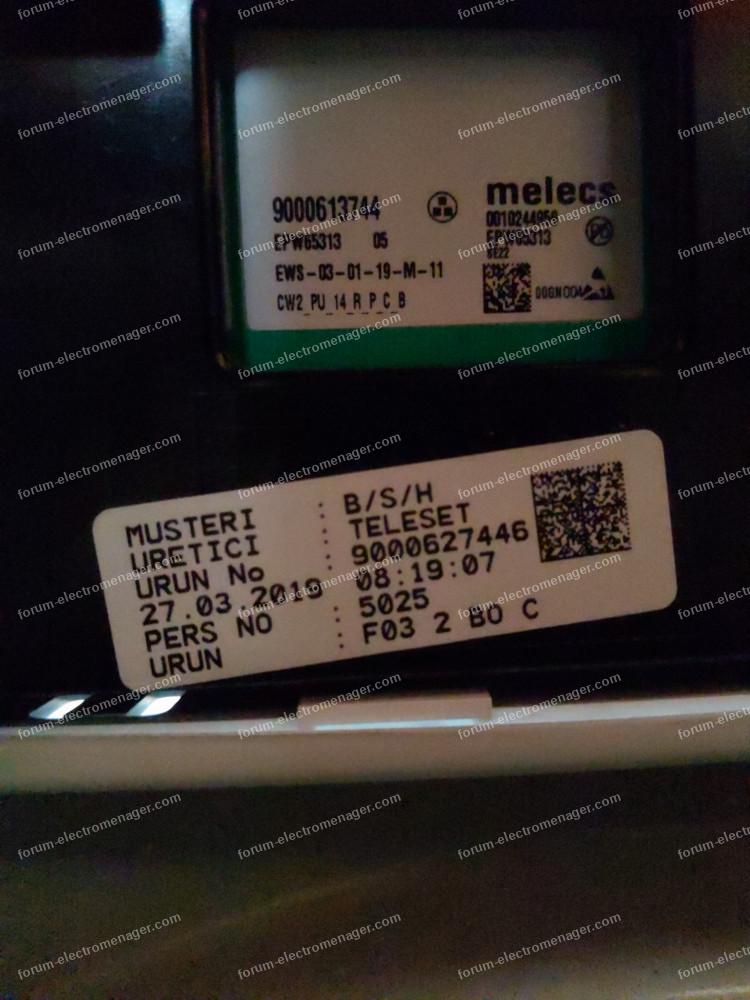

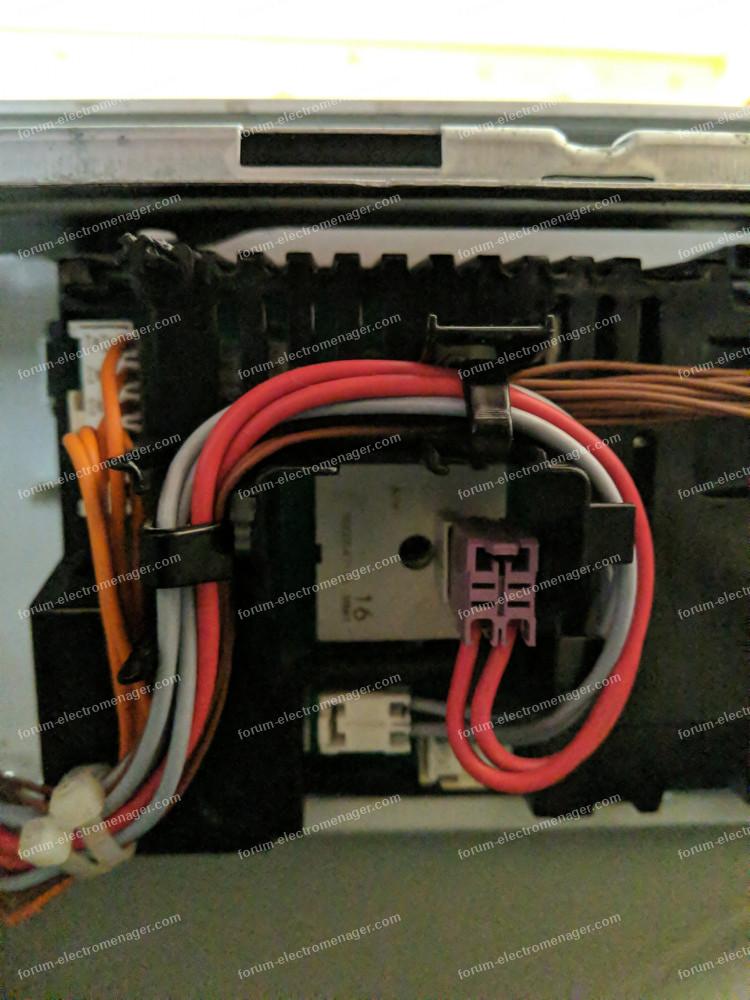

je rencontre un problème similaire au post n°22199, la carte de puissance de mon lave linge Siemens WM14E363FF/54 est HS.
Après démontage, au minimum une diode a fumé mais je ne sais pas diagnostiquer si d'autres composants sont HS.
J'ai vu que Mamigas1 a apporté du support à plusieurs bricoleurs en détresse sur le sujet ...
Si il est connecté, je suis preneur de conseils
.
Mes questions :
1/ quelle est la référence de ces diodes ?
2/ Comment diagnostiquer d'autres composants HS ?
Merci de votre aide.
Vincent
Pour agrandir les images, cliquez dessus.
je rencontre un problème similaire au post n°22199, la carte de puissance de mon lave linge Siemens WM14E363FF/54 est HS.
Après démontage, au minimum une diode a fumé mais je ne sais pas diagnostiquer si d'autres composants sont HS.
J'ai vu que Mamigas1 a apporté du support à plusieurs bricoleurs en détresse sur le sujet ...
Si il est connecté, je suis preneur de conseils
.Mes questions :
1/ quelle est la référence de ces diodes ?
2/ Comment diagnostiquer d'autres composants HS ?
Merci de votre aide.
Vincent
Pour agrandir les images, cliquez dessus.
19 juillet 2024 à 12:06
Réponse 14 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
La diode que vous mettez en cause est une GP10 k ou M ; maintenant avant de décréter qu'elle est HS il faut la tester avec un "diodemètre" fonction qui existe sur la plupart des multimètres.
c'est une diode qui supporte 30A en surcharge... Pour la cramer faut s'en occuper !!
L'autre diode est une diode rapide FU40xx.
Prenez un pinceau de nettoyage et virez toutes les poussières de carbone attirées là par le champ électrostatique et vous verrez que votre diode est "nickel" mais faut la tester en direct et inverse.
Pour le reste il faut avec le schéma de la carte (réf 5560 0000 006652 index b) contrôler les composants des chaines alim en partant de l'arrivée secteur... mais ça je l'ai déjà écrit bien des fois.
A+
La diode que vous mettez en cause est une GP10 k ou M ; maintenant avant de décréter qu'elle est HS il faut la tester avec un "diodemètre" fonction qui existe sur la plupart des multimètres.
c'est une diode qui supporte 30A en surcharge... Pour la cramer faut s'en occuper !!
L'autre diode est une diode rapide FU40xx.
Prenez un pinceau de nettoyage et virez toutes les poussières de carbone attirées là par le champ électrostatique et vous verrez que votre diode est "nickel" mais faut la tester en direct et inverse.
Pour le reste il faut avec le schéma de la carte (réf 5560 0000 006652 index b) contrôler les composants des chaines alim en partant de l'arrivée secteur... mais ça je l'ai déjà écrit bien des fois.
A+
19 juillet 2024 à 18:19
Réponse 15 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Merci pour le conseil, effectivement les diodes sont OK ... par contre c'est la résistance qui a fait fusible. Je l'ai à peine touchée qu'elle s'est pulvérisée sous mes doigts !
Si j'ai bien vu le code couleur, c'est une 100 Ohms.
Je n'ai pas le schéma de la carte et je ne l'ai pas trouvé en cherchant sur le net, une idée pour le trouver ?
Merci.
Vincent
Pour agrandir l'image, cliquez dessus.
Si j'ai bien vu le code couleur, c'est une 100 Ohms.
Je n'ai pas le schéma de la carte et je ne l'ai pas trouvé en cherchant sur le net, une idée pour le trouver ?
Merci.
Vincent
Pour agrandir l'image, cliquez dessus.
19 juillet 2024 à 20:47
Réponse 16 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
Les schémas des cartes ne sont pas communiqués par les fabricants.
Pour avoir le schéma pas d'autre solution que de le relever puis le mettre en forme.
Perso je n'ai pas trouvé mieux ; .... mais ça demande des heures de travail surtout pour les cartes du groupe Bosch Siemens qui souvent sont "tordues" et complexes.
A+
Les schémas des cartes ne sont pas communiqués par les fabricants.
Pour avoir le schéma pas d'autre solution que de le relever puis le mettre en forme.
Perso je n'ai pas trouvé mieux ; .... mais ça demande des heures de travail surtout pour les cartes du groupe Bosch Siemens qui souvent sont "tordues" et complexes.
A+
20 juillet 2024 à 09:01
Réponse 17 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour Administrateur et Mamigas1
Je voulais contacter Mamigas1 suite à mon dernier message, mais j'ai perdu le mail envoyé par l'Admin !
Chers Administrateur, pourriez-vous me refaire passer les coordonnées de Mamigas1 ?
Merci.
Thomas
Je voulais contacter Mamigas1 suite à mon dernier message, mais j'ai perdu le mail envoyé par l'Admin !
Chers Administrateur, pourriez-vous me refaire passer les coordonnées de Mamigas1 ?
Merci.
Thomas
30 juillet 2024 à 12:30
Réponse 18 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour,
Carte envoyée à mamigas1 et reçue sous quelques jours !
Remontage et première machine faite, c’est reparti comme en 40…
Merci beaucoup !
Carte envoyée à mamigas1 et reçue sous quelques jours !
Remontage et première machine faite, c’est reparti comme en 40…
Merci beaucoup !
13 août 2024 à 19:27
Réponse 19 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonsoir,
Merci pour ce retour.
Et oui, votre lave-linge est reparti comme en 40 !... Mais pas dans le même sens, j'espère.
mamigas.
Merci pour ce retour.
Et oui, votre lave-linge est reparti comme en 40 !... Mais pas dans le même sens, j'espère.
mamigas.
13 août 2024 à 21:17
Réponse 20 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour,
Je suis nouveau sur le forum et je me suis inscrit en voyant ce sujet.
Je vais vous expliquer mon problème.
J'ai un lave-linge Bosch Serie 2 qui fonctionnait bien, mais dernièrement, il n'arrête pas de remplir d'eau. Le capteur de pression est un modèle analogique qui ne peut être testé qu'avec un oscilloscope. J'ai vérifié du côté de la carte de puissance, car j'ai remarqué une odeur de brûlé (peut-être un liquide qui aurait coulé à l'intérieur). La carte est assez pauvre en composants électroniques classiques, mais elle est pleine de composants discrets. J'ai vérifié deux diodes et deux condensateurs (que j'ai dessoudés et remontés), il me reste à tester les relais éventuellement.
La carte en question est une 00791293 chez Bosch et le capteur de pression analogique est le 10009438.
J'ai un vieux oscilloscope qui pourrait me servir à tester le capteur d'origine. J'ai démonté ce dernier et mécaniquement, tout semble en ordre, pas de membrane déchirée. Il me reste la carte électronique que je n'ai pas pu tester.
J'aimerais m'assurer d'avoir tout essayé avant de bêtement changer les deux pièces.
En bref, si vous avez des conseils pour dépanner, je suis preneur.
Je suis nouveau sur le forum et je me suis inscrit en voyant ce sujet.
Je vais vous expliquer mon problème.
J'ai un lave-linge Bosch Serie 2 qui fonctionnait bien, mais dernièrement, il n'arrête pas de remplir d'eau. Le capteur de pression est un modèle analogique qui ne peut être testé qu'avec un oscilloscope. J'ai vérifié du côté de la carte de puissance, car j'ai remarqué une odeur de brûlé (peut-être un liquide qui aurait coulé à l'intérieur). La carte est assez pauvre en composants électroniques classiques, mais elle est pleine de composants discrets. J'ai vérifié deux diodes et deux condensateurs (que j'ai dessoudés et remontés), il me reste à tester les relais éventuellement.
La carte en question est une 00791293 chez Bosch et le capteur de pression analogique est le 10009438.
J'ai un vieux oscilloscope qui pourrait me servir à tester le capteur d'origine. J'ai démonté ce dernier et mécaniquement, tout semble en ordre, pas de membrane déchirée. Il me reste la carte électronique que je n'ai pas pu tester.
J'aimerais m'assurer d'avoir tout essayé avant de bêtement changer les deux pièces.
En bref, si vous avez des conseils pour dépanner, je suis preneur.
19 octobre 2024 à 13:24
Réponse 21 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonsoir,
Merci de poster plusieurs photos de la carte, car vous ne mentionnez pas le modèle de votre appareil et je ne connais que les références techniques des cartes, c'est-à-dire celles qui sont gravées sur le circuit imprimé.
Merci de poster plusieurs photos de la carte, car vous ne mentionnez pas le modèle de votre appareil et je ne connais que les références techniques des cartes, c'est-à-dire celles qui sont gravées sur le circuit imprimé.
19 octobre 2024 à 20:38
Réponse 22 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonsoir.
J'ai remonté la carte de puissance et je n'ai pas pris de référence de la carte en photo.
Je regarderai demain si je peux refaire une photo de la référence de carte.
La machine est une WAB24211FF/32
la carte de puissance est une Melecs j'ai une partie de l'étiquette avec EPW65313 mais le reste est flou sur la photo.
J'ai refait un test avec l'oscillo, mais comme je m'en doutais un peu, l'oscillo fait plus office de perturbateur sur le signal du capteur de pression. J'aurai donc tendance à penser que j'aie un signal sur la broche allant sur le capteur de pression.
J'ai testé à l’ohmmètre les deux aquastop qui sont tous les deux à 4,6 k Ohm
j'ai toujours une odeur de brûlé au niveau de la carte.
La question est de savoir si la carte de commande pourrait être en cause (elle est sous la carte de puissance).
J'ai démonté la carte de commande elle est nickel comme neuve (mais ça ne veut pas toujours dire que tout va bien).
la carte de commande est assez sommaire, juste quelques boutons et led etc.
La carte de puissance était déjà plus "douteuse" avec trace de carbone sur deux diodes testé mais rien.
En l'état je pourrai changer le capteur de pression, si je débranche la broche du capteur, j'ai bien un code erreur E26 de mémoire. Si je le rebranche pas de code erreur mais l'eau ne s'arrête jamais peut importe le programme. d'un autre côté j'ai un peu peur que la carte de puissance puisse prendre feu lors d'un cycle la nuit.
Sans savoir l'origine de l'odeur de plastique brûlé ...
J'ai remonté la carte de puissance et je n'ai pas pris de référence de la carte en photo.
Je regarderai demain si je peux refaire une photo de la référence de carte.
La machine est une WAB24211FF/32
la carte de puissance est une Melecs j'ai une partie de l'étiquette avec EPW65313 mais le reste est flou sur la photo.
J'ai refait un test avec l'oscillo, mais comme je m'en doutais un peu, l'oscillo fait plus office de perturbateur sur le signal du capteur de pression. J'aurai donc tendance à penser que j'aie un signal sur la broche allant sur le capteur de pression.
J'ai testé à l’ohmmètre les deux aquastop qui sont tous les deux à 4,6 k Ohm
j'ai toujours une odeur de brûlé au niveau de la carte.
La question est de savoir si la carte de commande pourrait être en cause (elle est sous la carte de puissance).
J'ai démonté la carte de commande elle est nickel comme neuve (mais ça ne veut pas toujours dire que tout va bien).
la carte de commande est assez sommaire, juste quelques boutons et led etc.
La carte de puissance était déjà plus "douteuse" avec trace de carbone sur deux diodes testé mais rien.
En l'état je pourrai changer le capteur de pression, si je débranche la broche du capteur, j'ai bien un code erreur E26 de mémoire. Si je le rebranche pas de code erreur mais l'eau ne s'arrête jamais peut importe le programme. d'un autre côté j'ai un peu peur que la carte de puissance puisse prendre feu lors d'un cycle la nuit.
Sans savoir l'origine de l'odeur de plastique brûlé ...
20 octobre 2024 à 02:58
Réponse 23 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour, Voici les photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
20 octobre 2024 à 12:47
Réponse 24 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour,
Je ne peux vous aider car je ne connais pas ce modèle, ni sa carte de contrôle et donc n'ai pas relevé son schéma et les photos partielles de la carte ne sont pas d'une grande aide.
Voir peut-être côté triac qui commande l'électrovanne entrée eau.
Cordialement.
Je ne peux vous aider car je ne connais pas ce modèle, ni sa carte de contrôle et donc n'ai pas relevé son schéma et les photos partielles de la carte ne sont pas d'une grande aide.
Voir peut-être côté triac qui commande l'électrovanne entrée eau.
Cordialement.
20 octobre 2024 à 15:22
Réponse 25 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonsoir, merci pour la réponse, il se situe à quel endroit le triac de commande des électrovanne ?
J'ai vu un régulateur de tension, un transistor puissance etc.
La carte est assez similaire à la carte de la première demande d'aide.
Je redémontrai la carte pour voir si je trouve une piste, mais la lecture des composants "discret"' n'est pas du tout ma pratique.
Je pratiquais l'électronique à l'ancien sur ampli à tube, radio et par la suite transistor.
Là c'est tellement petit et fragile.
J'ai vu un régulateur de tension, un transistor puissance etc.
La carte est assez similaire à la carte de la première demande d'aide.
Je redémontrai la carte pour voir si je trouve une piste, mais la lecture des composants "discret"' n'est pas du tout ma pratique.
Je pratiquais l'électronique à l'ancien sur ampli à tube, radio et par la suite transistor.
Là c'est tellement petit et fragile.
20 octobre 2024 à 18:42
Réponse 26 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Pour retrouver le triac, il faudrait que je refasse le suivi à partir de la broche de connexion des deux aquastop et voir ce qu'il y a sur le chemin de ce signal ?
Si triac HS il faut aussi changer la pâte thermique qui va avec ?
Si composant minuscule, ça se trouve facilement ? possible de mettre un composant plus gros en dépannage si ça passe (par exemple sans dessouder le composant ancien) ?
Si triac HS il faut aussi changer la pâte thermique qui va avec ?
Si composant minuscule, ça se trouve facilement ? possible de mettre un composant plus gros en dépannage si ça passe (par exemple sans dessouder le composant ancien) ?
20 octobre 2024 à 18:45
Réponse 27 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Oh là là.
Que voulez-vous que je vous réponde, je n'ai que des bouts de photos de votre carte.
Ceci étant les triacs que ce soit des z09m ou des acs106 ou 108 sont avec tab soudés sur la carte y a pas de pâte thermique ! L'évacuation de chaleur se fait via la plage de Cu de soudure du TAB... et en plus un triac qui pilote une électrovanne ne dissipe pas plus de 200 à 300mW donc coté refroidissement pas de problème.
Pas comme un triac BTB16 qui pilote le moteur tambour qui lui est monté sur radiateur alu avec pâte thermique.
Que voulez-vous que je vous réponde, je n'ai que des bouts de photos de votre carte.
Ceci étant les triacs que ce soit des z09m ou des acs106 ou 108 sont avec tab soudés sur la carte y a pas de pâte thermique ! L'évacuation de chaleur se fait via la plage de Cu de soudure du TAB... et en plus un triac qui pilote une électrovanne ne dissipe pas plus de 200 à 300mW donc coté refroidissement pas de problème.
Pas comme un triac BTB16 qui pilote le moteur tambour qui lui est monté sur radiateur alu avec pâte thermique.
20 octobre 2024 à 21:24
Réponse 28 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
Je vais redémonter la carte et je prendrai des photos.
Ma question concernant le triac était surtout pour avoir une idée de référence et de l'aspect du composant.
Je ne suis pas du tout familier avec les composants en microélectronique, il faut une loupe pour voir les références.
Je vais tester une dernière fois en suivant vos conseils.
Si je ne trouve pas de solution, je changerai la carte...
Je vais redémonter la carte et je prendrai des photos.
Ma question concernant le triac était surtout pour avoir une idée de référence et de l'aspect du composant.
Je ne suis pas du tout familier avec les composants en microélectronique, il faut une loupe pour voir les références.
Je vais tester une dernière fois en suivant vos conseils.
Si je ne trouve pas de solution, je changerai la carte...
21 octobre 2024 à 10:47
Réponse 29 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Voici pour info les photos des cartes dans leur ensemble : carte de puissance et carte de commande.
Référence composants (non exhaustive)
Z9M F811G (quatre) triac
DU45k et F5 11K diode
1836 ty264Nzk124B 7 broches
8M05BG rnk 43 3 broches + dissipation
AAC DET801K 836G 4 broches
J'ai testé les Triac Z9M en place et ils n'ont rien reste après les transistors dans le secteur des triacs : 1GW et W18 à tester mais tellement petit.
Pour agrandir les images, cliquez dessus.
Référence composants (non exhaustive)
Z9M F811G (quatre) triac
DU45k et F5 11K diode
1836 ty264Nzk124B 7 broches
8M05BG rnk 43 3 broches + dissipation
AAC DET801K 836G 4 broches
J'ai testé les Triac Z9M en place et ils n'ont rien reste après les transistors dans le secteur des triacs : 1GW et W18 à tester mais tellement petit.
Pour agrandir les images, cliquez dessus.
21 octobre 2024 à 14:52
Réponse 30 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Je suis curieux, expliquez-moi comment vous testez un triac en place, ça m'évitera bien du travail pour rien.
Comment faites-vous pour lui envoyer un courant de gate et comment il est alimenté entre A2 et A1.
Z09M est bien un triac.
Comment faites-vous pour lui envoyer un courant de gate et comment il est alimenté entre A2 et A1.
Z09M est bien un triac.
21 octobre 2024 à 20:55
Réponse 31 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
On peut tester un triac avec un multimètre en mode diode non ?
On peut tester un triac avec un multimètre en mode diode non ?
22 octobre 2024 à 02:29
Réponse 32 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Je n'ai pas dessoudé, mais si il le faut je peux le faire.
J'ai un fer à souder et une pompe à dessouder mais pas trop habitué avec les composants CMS ...
J'ai un fer à souder et une pompe à dessouder mais pas trop habitué avec les composants CMS ...
22 octobre 2024 à 02:33
Réponse 33 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Faites une recherche sur le net avec test triac et vous verrez ça ne se teste pas avec un multi en diodemètre car pour rendre un triac passant il faut injecter un courant de gate de 10 mA ou + ce que bien des multimètres ne savent pas faire.
Cordialement.
Cordialement.
22 octobre 2024 à 10:15
Réponse 34 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
C'est pourtant les premières réponses que l'on trouves sur le net :
En mettant "test triac", les réponses sont "test triac avec multimètre analogique ou multimètre numérique".
https://www.youtube.com/watch?v=TIJmSJTZv6g
Je vous accorde que tout ce qu'il y a sur internet est loin d'être une "vérité" et encore moins "vérité scientifique", mais au vu du nombre de réponses allant en ce sens, j'ai fait le test ...
Après je peux tester de dessouder un triac et faire un montage test hors circuit ...
En l'état, les électrovannes ne se coupent pas lorsqu'un cycle est lancé par contre elles se coupent dès que j’éteins la machine, en test à l’ohmmètre elles sont toutes les deux autour de 4 5 k Ohm. Donc pas un blocage d'électrovanne.
Vu l'odeur de brûlé en fonctionnement au niveau de la carte de puissance, je pense plus à un problème dans cette zone.
Le capteur de pression est bien identifié par la carte, car quand je retire le broche du capteur j'ai bien une erreur E26 qui indique un défaut de capteur. l'erreur ne s'affiche plus broche rebranchée.
Cordialement.
En mettant "test triac", les réponses sont "test triac avec multimètre analogique ou multimètre numérique".
https://www.youtube.com/watch?v=TIJmSJTZv6g
Je vous accorde que tout ce qu'il y a sur internet est loin d'être une "vérité" et encore moins "vérité scientifique", mais au vu du nombre de réponses allant en ce sens, j'ai fait le test ...
Après je peux tester de dessouder un triac et faire un montage test hors circuit ...
En l'état, les électrovannes ne se coupent pas lorsqu'un cycle est lancé par contre elles se coupent dès que j’éteins la machine, en test à l’ohmmètre elles sont toutes les deux autour de 4 5 k Ohm. Donc pas un blocage d'électrovanne.
Vu l'odeur de brûlé en fonctionnement au niveau de la carte de puissance, je pense plus à un problème dans cette zone.
Le capteur de pression est bien identifié par la carte, car quand je retire le broche du capteur j'ai bien une erreur E26 qui indique un défaut de capteur. l'erreur ne s'affiche plus broche rebranchée.
Cordialement.
22 octobre 2024 à 10:42
Réponse 35 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour.
Pour info, j'ai changé la carte de puissance et la machine fonctionne correctement à nouveau.
Curieusement sur la nouvelle carte il y a 4 triacs avec un triac en plus justement à l'endroit du contrôle de l’électrovanne.
Sur l'ancienne seulement 3 (voir photo de la carte déjà envoyée) on voit bien l'emplacement pour le triac mais pas monté.
Pour info, j'ai changé la carte de puissance et la machine fonctionne correctement à nouveau.
Curieusement sur la nouvelle carte il y a 4 triacs avec un triac en plus justement à l'endroit du contrôle de l’électrovanne.
Sur l'ancienne seulement 3 (voir photo de la carte déjà envoyée) on voit bien l'emplacement pour le triac mais pas monté.
25 octobre 2024 à 12:36
Réponse 36 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour à toutes et à tous.
Je suis également à la recherche d'une solution pour mon lave-linge Bosch (WAE28261FF) qui ne s'allume plus.
Le courant de 230 volts arrive bien jusqu'à la carte, mais pour le reste, je n'y connais rien en électronique.
Je découvre ici qu'il est possible de remplacer le ou les composants défectueux au lieu de changer la carte entière, qui coûte plus de 100€. Mamigas1 semble être la personne idéale pour m'aider dans cette situation.
Quelle solution pouvez-vous me proposer ?
Merci beaucoup.
Pour agrandir les images, cliquez dessus.
Je suis également à la recherche d'une solution pour mon lave-linge Bosch (WAE28261FF) qui ne s'allume plus.
Le courant de 230 volts arrive bien jusqu'à la carte, mais pour le reste, je n'y connais rien en électronique.
Je découvre ici qu'il est possible de remplacer le ou les composants défectueux au lieu de changer la carte entière, qui coûte plus de 100€. Mamigas1 semble être la personne idéale pour m'aider dans cette situation.
Quelle solution pouvez-vous me proposer ?
Merci beaucoup.
Pour agrandir les images, cliquez dessus.
06 novembre 2024 à 23:47
Réponse 37 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour, Mamigas me disait sur le fil qu'il n'avait pas fait le plan de toutes les cartes électroniques.
Ce qui est tout à fait compréhensible et il n'a pas fait de retour depuis.
Mais si vous n'avez aucune notion d'électronique, en dehors de changer la carte complète (si c'est la carte) ou de trouver une personne pouvant réparer, il n'y aura pas d'autres solutions.
Pour info la carte vaut 134€, mais au vu du prix du lave linge 700 euros et d'un lave linge neuf 800 euros ça va.
Par contre l'installation de la carte est simple, mais il faut aussi adapter le programme interne pour ne pas griller la carte ou autres éléments de la machine. Bosch envoient des feuilles A4 pour expliquer la procédure et il faut bien s'y reprendre à 3 fois pour la comprendre. feuille en Anglais, Allemand et peut-être néerlandais ...
Ayant testé pas mal d'alternative à mon problème, j'avais bien conscience que mettre la carte à réparer chez un pro m'aurait coûté le prix de la carte + MO, bien plus que 134€.
Bosch propose un retour possible sous 30 jours et une garantie sur les pièces.
Seul la procédure explicative de reprogrammation de la machine est perfectible, sinon pour le reste c'est quand même pro.
Ce qui est tout à fait compréhensible et il n'a pas fait de retour depuis.
Mais si vous n'avez aucune notion d'électronique, en dehors de changer la carte complète (si c'est la carte) ou de trouver une personne pouvant réparer, il n'y aura pas d'autres solutions.
Pour info la carte vaut 134€, mais au vu du prix du lave linge 700 euros et d'un lave linge neuf 800 euros ça va.
Par contre l'installation de la carte est simple, mais il faut aussi adapter le programme interne pour ne pas griller la carte ou autres éléments de la machine. Bosch envoient des feuilles A4 pour expliquer la procédure et il faut bien s'y reprendre à 3 fois pour la comprendre. feuille en Anglais, Allemand et peut-être néerlandais ...
Ayant testé pas mal d'alternative à mon problème, j'avais bien conscience que mettre la carte à réparer chez un pro m'aurait coûté le prix de la carte + MO, bien plus que 134€.
Bosch propose un retour possible sous 30 jours et une garantie sur les pièces.
Seul la procédure explicative de reprogrammation de la machine est perfectible, sinon pour le reste c'est quand même pro.
07 novembre 2024 à 15:41
Réponse 38 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonsoir montoneo13.
Demandez mon adresse à l'administrateur (en répondant à ce message) et ensuite merci de me contacter en rappelant le N° de la question 22199.
Bonne journée.
mamigas
Demandez mon adresse à l'administrateur (en répondant à ce message) et ensuite merci de me contacter en rappelant le N° de la question 22199.
Bonne journée.
mamigas
07 novembre 2024 à 16:55
Réponse 39 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Cher administrateur Bricovidéo.
Pourriez-vous m'envoyer l'adresse de mamigas1 s'il vous plaît ?
Merci beaucoup pour votre réponse et vos précisions.
Pourriez-vous m'envoyer l'adresse de mamigas1 s'il vous plaît ?
Merci beaucoup pour votre réponse et vos précisions.
07 novembre 2024 à 18:58
Réponse 40 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour montoneo13.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage électroménager.
Les coordonnées de mamigas viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage électroménager.
07 novembre 2024 à 23:46
Réponse 41 d'un contributeur du forum électroménager
Panne carte de puissance lave-linge Bosch
Bonjour à toutes et à tous.
Je m'incruste dans ce post car les derniers messages sont récents et je suis dans le même cas que montoneo13
J'ai un lave-linge Bosch (WAE24362FF) qui ne s'allume plus.
Ma femme a fait une lessive et en cours de fonctionnement, arrêt total, plus rien ne fonctionne et l'écran ne s'affiche plus.
Le courant de 230 volts arrive bien jusqu'à la carte (melecs 5560 011 645).
J'ai démonté la carte, une résistance est HS (R=0 ohm) mais il doit y avoir d'autres composants HS.
Je n'ai pas les schémas et peu de connaissance pour les différents contrôles.
Mamigas1 semble être la personne idéale pour m'aider dans cette situation.
Il a remis en ordre bon nombre de cartes.
Si Mamigas1 est d'accord pour que je prenne contact avec lui et si les administrateurs pouvaient avec son accord me donner ses coordonnées ce serait parfait.
Merci beaucoup.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Je m'incruste dans ce post car les derniers messages sont récents et je suis dans le même cas que montoneo13
J'ai un lave-linge Bosch (WAE24362FF) qui ne s'allume plus.
Ma femme a fait une lessive et en cours de fonctionnement, arrêt total, plus rien ne fonctionne et l'écran ne s'affiche plus.
Le courant de 230 volts arrive bien jusqu'à la carte (melecs 5560 011 645).
J'ai démonté la carte, une résistance est HS (R=0 ohm) mais il doit y avoir d'autres composants HS.
Je n'ai pas les schémas et peu de connaissance pour les différents contrôles.
Mamigas1 semble être la personne idéale pour m'aider dans cette situation.
Il a remis en ordre bon nombre de cartes.
Si Mamigas1 est d'accord pour que je prenne contact avec lui et si les administrateurs pouvaient avec son accord me donner ses coordonnées ce serait parfait.
Merci beaucoup.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
24 novembre 2024 à 16:55
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Électroménager
- 1. Panne carte électronique lave-linge Bosch Logixx8
- N°21986 : Bonjour. Mon lave-linge Bosch WAS28860FF/06 de 2012 s'est arrêté avant la fin d'un cycle de lavage. Plus rien sur l'écran LCD et voyant marche/arrêt éteint. Après avoir vérifié l'alimentation 230V jusqu'à la carte de...
- 2. Panne module de puissance lave-linge Bosch Maxx7
- N°22508 : Bonjour. J'ai lu que mon problème n'était pas très original : Certains composants de la carte de puissance de mon lave-linge Bosch Maxx7 ont cramé. J'ai lu que mamigas s'occupait de ce genre de réparation et j'aurais...
- 3. Panne module de puissance lave-linge Bosch Maxx7
- N°21343 : Bonjour. J'habite dans l'ouest près de Nantes et j'ai un lave-linge Bosch Maxx7 WAE24362FF/40 qui ne s'allume plus du tout. Je suis novice en électronique mais je ne souhaite jamais jeter avant d'essayer de réparer... c'est...
- 4. Panne lave linge Whirlpool 6 sens ne s'allume plus
- N°5217 : Bonjour. Plus rien ne s'allume sur mon lave linge Whirlpool 6 sens ? Y a t-il un disjoncteur à l'intérieur ? Merci de vos conseils pour le dépannage.
- 5. Panne lave-linge Whirlpool 6 sens
- N°16731 : Bonjour, La question d'origine, sur le forum électroménager n°5217, ayant dépassé plus de 200 réponses, nous avons déplacé la suite de ce sujet sur cette page. La première partie est consultable en suivant ce lien :...
- 6. Panne carte de puissance lave vaisselle Bosch SMV46AX04E/04
- N°22336 : Bonjour. Lors d'un cycle de lavage, le code E19 est apparu. J'ai alors changé l'électrovanne de répartition HS, de l'eau à couler, et le code E25 est apparu à la mise en route. J'ai alors procédé à un sécurité...
- 7. Réparation carte puissance lave vaisselle
- N°18516 : Bonjour. J'ai un problème avec mon lave-vaisselle, il ne s'allume plus. Après de multiples démontages je suis arrivé au niveau du module de puissance duquel j'ai extrait la carte. Le module est le MELECS n° EPG60120. La...
- 8. Panne code F22 lave linge Whirlpool AWO/D7324
- N°18309 : Bonjour, J'ai acheté un lave linge Whirlpool AWO/D7324 il y a 2 ans et 4 mois, et comme par hasard, elle vient de tomber en panne... code F22. Le panneau de commande s'allume normalement puis quand je veux lancer le cycle...
- 9. Résistance carte de puissance cramée lave-vaisselle Siemens
- N°18944 : Bonjour. Mon lave-vaisselle ne fonctionne plus. Après l’avoir démontée j’ai constaté qu’une résistance de la carte de puissance est cramée. Est-ce possible de réparer cette carte en changeant uniquement le...
- 10. Panne carte puissance lave-linge Faure FWH 6120
- N°22817 : Bonsoir. J'ai un problème avec la carte puissance de mon lave-linge Faure FWH 6120 (module puissance 132731201, comme Electrolux, etc.). J'ai sorti la carte puissance, changé la résistance R52, les diodes, les condensateurs,...
Informations sur le forum Électroménager Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
