Panne lave-vaisselle Neff S54E53X4EU

23546

Conseils Dépannage Électroménager : Panne lave-vaisselle Neff S54E53X4EU

Azerty35
Membre inscrit

5 messages

Bonsoir à tous.

Voilà j'ai un lave-vaisselle Neff S54E53X4EU m'a lâché.

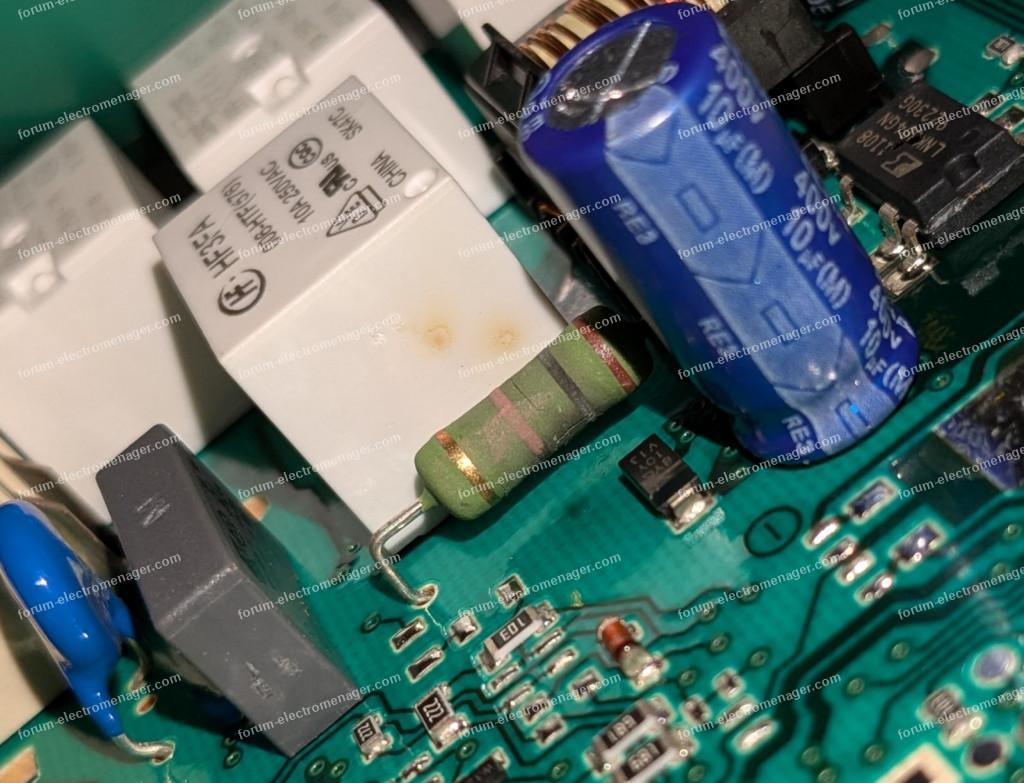

En démontant pépère, j'ai vu que la résistance de 100 Ohms sur la carte de puissance avait claqué.
Je vais apporter la carte à un électronicien demain, mais j'aimerais avoir l'avis de professionnels.

J'ai remplacé la résistance avec un module à 7 pattes, mais après remontage, le lave-vaisselle ne fonctionne toujours pas.

En mesurant la tension aux bornes de la carte, j'ai remarqué qu'elle était de 24,8V, ce qui n'est pas normal à mon avis.
J'ai également remarqué un condensateur antiparasite, est-ce que celui-ci pourrait être la cause de la panne ?
Ou peut-être un défaut d'interrupteur ?

Merci de vos retours et de votre aide.

23 février 2025 à 20:49

Questions / Réponses Électroménager 1

Panne lave-vaisselle Neff S54E53X4EU

mamigas1
Membre inscrit

2 308 messages

Bonjour.

Carte AKO 709004. Si après réparation rien ne s'allume il faut avec l'aide du schéma de la carte (à relever) contrôler les composants des chaines alim en particulier ceux de la boucle de régulation et mesurer les sources basses tensions +7.5 et +5v en sortie régulateur.

Et si OK c'est probablement le microcontrôleur qui a été dégradé par le flash qui au départ a tué l'alim.
mamigas

24 février 2025 à 09:14

Questions / Réponses Électroménager 2

Panne lave-vaisselle Neff S54E53X4EU

Azerty35
Membre inscrit

5 messages

Bonjour Mamigas.

Merci pour votre réponse.
Existe-t-il encore de ces fameuses cartes ?
N'ayant que très peu de connaissances en électronique mais plus en électrotechnique, pourriez-vous me faire une photo et m'indiquer où je dois contrôler les tensions s'il vous plaît ?

Si le microcontrôleur est hors service, la carte est-elle morte ?
Cordialement.

24 février 2025 à 17:12

Questions / Réponses Électroménager 3

Panne lave-vaisselle Neff S54E53X4EU

mamigas1
Membre inscrit

2 308 messages

Bonjour.

Sur la photo jointe au dessus du carré feutré en bleu qui est la masse il y a un circuit avec 8 broches c'est le régulateur LM78L0.

Les 2 points marqués en rouge en bas du régulateur sont les sources basses tension celle de gauche est la 7.50.volts celle de droite la +5 volts.

Mesures à effectuer aux bornes des petits condensateurs de découplage... pas faire de court-circuit !!!! ou alors entre les points feutrés rouge et le carré de masse (bleu).

Existe il de ces cartes ?? je ne sais pas car je ne fais que réparer.
Si le microcontrôleur est HS ou dégradé la carte est HS ? à mon avis oui !
Cordialement.

Pour agrandir l'image, cliquez dessus.

24 février 2025 à 19:22
