Bonjour SelfEsteem.

La résistance de cette électrovanne est de l'ordre de 7kOhms, mais en la vérifiant, ce que l'on cherche à savoir, c'est si elle est en court-circuit (0 Ohms) ou rompue (infini).

Encore une fois, le prix d'achat de cette électrovanne étant relativement modeste (de l'ordre de 20 €), ce n'est pas prendre un gros risque de la remplacer. Mais bien sûr, c'est à vous de décider.

Concernant la carte électronique de puissance, il n'est jamais exclu qu'à l'occasion d'une panne, quelle qu'elle soit, elle puisse avoir souffert. Mais ce n'est jamais une certitude non plus.
Concernant la boite à produit, comme elle peut être concernée par la panne E19 (information Bosch) et qu'elle vous a déjà posé problème, ce ne serait pas inutile de la vérifier également.

Nota : Pour éviter de subir une non-ouverture du clapet de la boîte à produit, vous placez la pastille de détergent dans le petit panier du panier supérieur. Il faut savoir quand même que dans ce cas, la pastille est dissoute lors du pré-lavage qui ne dure que quelques minutes. La phase de lavage ne se fait ensuite qu'à l'eau chaude (si la pastille a été entièrement dissoute lors du pré-lavage), ce qui n'est pas top. Raison de plus peut-être pour vérifier cette boîte à produit.

Bonne journée à vous.

Bonjour ptigui29 et SelfEsteem

Remplacer l'électrovanne de l'échangeur, c'est bien ce que j'ai proposé moi-même.

Maintenant, évoquer tout de suite le remplacement de la carte électronique de puissance du LV, je dirais modestement que c'est un peu prématuré.

Comme je l'ai dit dans mon premier post, Bosch indique que l'erreur E19 est la conséquence d'un dysfonctionnement d'un robinet interne ou de la boîte à produit et qu'il faut vérifier ces éléments ainsi que leur filerie (sans oublier les connecteurs de cette filerie).

La 1ère chose à faire est d'ailleurs de s'assurer que le connecteur de l'électrovanne de l'échangeur ne comporte pas de trace d'oxydation (et qu'il peut être utile d'y pulvériser un nettoyant contact).

Sans démontage, SelfEsteem peut toujours également réaliser une mesure de la résistance de cette électrovanne.

Toutefois, même si celle résistance est bonne, il ne faudrait pas en déduire que l'électrovanne est fonctionnelle. Elle peut en effet, présenter une défaillance mécanique de ses pièces mobiles internes, d'où l'idée de la remplacer compte tenu de son prix modeste.

Pour anticiper, si le remplacement de l'électrovanne n'apportait pas le résultat attendu, SelfEsteem peut-il nous préciser s'il a constaté une défaillance de la boîte à produit à l'occasion de l'arrêt du LV sur erreur E19 ?

PS : Concernant une potentielle défaillance de la carte électronique, sachant que l'anomalie s'est produite de façon un peu aléatoire initialement, une défaillance de composants électroniques n'aurait-elle pas été plus brutale ?
ptigui29 peut-il nous faire part d'expériences vécues sur le sujet ?

Bonne journée à vous.

Bonjour SelfEsteem.

Selon Bosch, l'erreur E19 est la conséquence d'un dysfonctionnement d'un robinet interne ou de la boîte à produit ou d'un problème de leur filerie.

Le problème vient en effet très souvent de l'électrovanne de l'échangeur thermique.
Son prix est relativement modeste et vous devriez la changer (il vous faudra redémonter l'échangeur, mais vous en avez déjà l'expérience).

Comme les câbles de la boite à produits remontent dans la porte, vérifiez quand même que la filerie ne présente pas de détérioration le long de la ligne d'articulation de la porte du lave vaisselle (zone où la filerie subit des flexions répétées).

Cordialement.

Re-bonjour.
Pour les voyants, ce que je cherchais à savoir, c'était lequel des 3 voyants de suivi de programme ((Lavage (graphisme brosse), séchage (graphisme évaporation et Fin (Flèche arrêtée)) était allumé; à moins que ce soient les 3 peut-être ? Dites-nous.

Ceci étant comme le lave-vaisselle n'effectue même pas la vidange initiale par laquelle commence tout programme, il faut déjà envisager deux possibilités :
1/ Le verrou de porte dysfonctionne :
Dans un 1er temps, en lançant un programme, appuyez fermement sur la porte pour voir si cela change quelque chose.
Le verrou assure une fonction de verrouillage mécanique, mais contient aussi un contacteur qui pourrait ne pas se fermer électriquement.

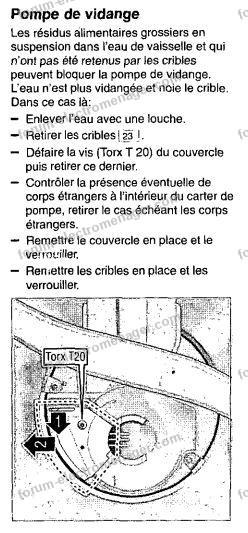

2/ La pompe de vidange ne tourne pas :
Dans un 1er temps, comme elle aspire directement dans le puits central de la cuve du lave-vaisselle, après avoir déconnecté le lave-vaisselle du secteur, enlevez les filtres de la cuve. La turbine de la pompe de vidange doit se trouver sous un capot amovible. Le capot enlevé, il alors possible d'enlever des débris ou salissures (ATTENTION aux doigts toutefois car ce peuvent être des débris de verre qui bloquent la pompe).
Ces débris éventuels enlevés, vous devez pouvoir faire tourner la turbine du bout des doigts.
La rotation peut être saccadée, mais la turbine doit être libre en rotation.

Si ces vérifications ne donnent rien, il faudra faire d'autres vérifications (électrique notamment) sur ces 2 composants.
On y reviendra ?
Cordialement.

Oups.
Je viens de m'apercevoir que le problème se posait dès le démarrage.
Reste donc :
1/ Vous avez 3 témoins de suivi de programmes (lavage, séchage et fin). Lequel des 3 est allumé lorsque le problème se produit ?
2/ au lancement du programme entendez-vous quand même :
a) la vidange initiale ?
b) le remplissage en eau ?

Cordialement.

Bonjour.
L'affichage des dysfonctionnements sur le modèle de votre lave-vaisselle n'étant pas très explicite, pouvez-vous apporter les précisions suivantes :
1/ Vous avez 3 témoins de suivi de programmes (lavage, séchage et fin). Lequel des 3 est allumé lorsque le problème se produit ?
2/ Sur quel programme la panne s'est-elle produite ? et combien de temps après le lancement de ce programme ?
3/ au lancement du programme entendez-vous :
a) la vidange initiale ?
b) le remplissage en eau ?
c) la circulation et le brassage de l'eau lors du lavage.
4/ Lorsque la panne se produit :
a) La chaleur est-elle perceptible à l'ouverture de la porte ?
b) Quel est le niveau d'eau dans la cuve par rapport au point le plus haut du filtre central ?

Désolé pour toutes ces questions, mais ce sont des réponses précises sur tous ces points qui permettront de cerner le problème.
Cordialement.

Bonjour.
Ravi que votre lave vaisselle soit à nouveau fonctionnel.
Merci vivement pour votre retour d'info.
Cordialement.
RdB

Bonjour.
Pouvez-vous préciser la référence complète de votre lave-vaisselle Beko.
Cordialement.

Bonsoir,
Honnêtement, sans que l’origine du problème ait été mise en évidence, vous comprendrez qu’il n’est pas possible de répondre à votre question.
Vraiment désolé.

P. S. : Quoi que vous fassiez, pensez toutefois à vérifier que la carcasse du LV est bien reliée à la terre (résistance nulle entre la carcasse métallique du LV et la borne Terre de la fiche du câble d’alimentation électrique du LV.
Cordialement.

Bonsoir,
En partie haute du répartiteur, vous avez un conduit de couleur rouge qui comporte une réduction de section. Cette zone ne serait-elle pas encombrée ?

Sinon, côté pot à résine, s'il était obstrué, il me semble que l'eau admise se déverserait dans la cuve par le grand orifice central du répartiteur jusqu'à ce que le temps limite de remplissage soit atteint avant que le débitmètre n'est vu passer le volume d'eau requis.

Quel est donc le niveau d'eau dans la cuve lorsque le LV s'arrête sur code E1 ?
Cordialement.

Bonsoir,

S'il s'agit bien d'un problème de condensateur, ce peut être sur la carte électronique, mais le premier à vérifier est le condensateur anti-parasite situé à proximité immédiate de la connexion du câble d'alimentation électrique de votre LV.
Ci-jointe une image de ce condensateur.

Regardez déjà son aspect extérieur (présente-t-il des traces de coulures ?) et vérifiez si c'est possible que vous avez ou non 230 V entre ses bornes de sortie.

Il serait aussi possible de faire 2 essais consécutifs en le shuntant pour vérifier si le problème du LV se reproduit ou non dans cette configuration. A noter que ce ne serait pas un mode de fonctionnement à laisser perdurer.

Sur la carte électronique il faut rechercher des condensateurs gonflés ou présentant des coulures.

Ceci étant, ce sont les symptômes de la panne qui me font penser à un condensateur, mais mes connaissances ne seront suffisantes dans ce domaine pour vous conseiller de façon éclairée.
Mais d'autres ont certainement les connaissances qu'il faut.

Cordialement.

Bonjour.
Ce comportement du lave-vaisselle fait penser à un condensateur défaillant, peut-être le filtre anti-parasite.
Le fait de débrancher le lave-vaisselle du secteur permettrait au condensateur de se décharger et permettrait au lave-vaisselle de démarrer une fois.

Ceci étant la marque et référence complète du lave-vaisselle sont des infos nécessaires.
Cordialement.

Bonsoir,
L'un des points essentiels est de créer des turbulences dans la zone du flotteur.

Donc quel que soit le moyen utilisé, pensez à faire varier de façon saccadée ou par intermittence le flux d'air que vous injectez dans la zone pour agiter l'eau très chaude chargée de détergent ou de vinaigre blanc que vous aurez versée au préalable dans le puits central.
Cordialement.
RdB

Bonjour.
On a toujours raison de faire preuve de prudence.
A défaut de démontage donc, pour arriver à dégraisser ce flotteur et sa coulisse, une pression d’eau froide (tuyau d’arrosage) n’y arrivera pas vraiment.

Procédez plutôt de la façon suivante :
1/ Remplissez le puits central de la cuve d’une eau très chaude en y ajoutant un détergeant, voire un verre de vinaigre blanc et trouvez le moyen de créer des turbulences saccadées sous ou dans la zone du flotteur. Un petit tuyau dans lequel on soufflerait tantôt continue, tantôt saccadée pourrait faire l’affaire.
2/ Un premier nettoyage fait de cette façon, lancez le programme Flash’30 qui va commencer par vidanger la cuve et faire un rinçage à 45° sans que ça prenne trop de temps.
3/ Renouvelez l’opération de nettoyage de la zone du flotteur (eau très chaude, détergeant et turbulences).
4/ Et pour finir, remplissez un bol de vinaigre blanc (en excluant impérativement tout détergeant moussant). Placez le bol de vinaigre sur le panier supérieur du lave vaisselle et lancez le programme Intensif (sans autre vaisselle dans le lave vaisselle)

- Dites-nous ce que tout cela donne.
Cordialement.

Bonsoir,
Il s'agit d'un capteur OWI et il ne serait pas surprenant qu'il soit nécessaire de faire un recalibrage via un programme de test je crois (à vérifier).
Cordialement.

Re-bonjour,

Finalement, il faut bien enlever les 4 vis apparentes. Ne connaissant pas précisément votre modèle de LV, j'ai préféré rechercher des précisions de mon côté avant de m'avancer sur ce point.

Sur la photo ci-jointe, qui correspond à un LV Brandt VH900WE1 (très proche du vôtre), vous avez une vue du puits central, capot supérieur enlevé (vous y voyez l'emplacement des vis).

Le flotteur a été enlevé de l'emplacement dans lequel il coulisse et dépose juste au dessus sur la photo.
Sur le vôtre, l'emplacement du flotteur doit se situer sous la grille ajourée du capot.

ATTENTION : En enlevant le flotteur pour nettoyage, différenciez bien le haut et le bas pour ne pas vous tromper à la remise en place.

Nettoyez et dégraisser tout cet ensemble, y compris la partie coulisse du flotteur évidemment, remontez l'ensemble et lancez un programme.

>> Dites-nous alors ce qu'il en est.

Pour un nettoyage au vinaigre blanc, oui ce sera une bonne chose lorsque le LV sera à nouveau fonctionnel. Le vinaigre blanc est un dégraissant (pas trop souvent cependant, certains types de joints n'apprécient pas).

Le bicarbonate de soude ensuite est plutôt destiné à éliminer d'éventuelle odeurs.
Cordialement.

Pour agrandir l'image, cliquez dessus.

P.S : Le flotteur n'est-il pas dans la partie tubulaire proéminente du bloc hydraulique ?
De mon côté, je chercherai à obtenir des précisions sur ce bloc hydraulique et la position du flotteur.
Cordialement.

Bonjour.
Il faut que je vérifie, mais ces vis sont celles de fixation du bloc hydraulique. Donc : non il ne faut pas les enlever.
Par contre, il doit y avoir intérieurement au puits central des capots clipsés.

Videz complètement le puits de son eau résiduelle et voyez si vous pouvez enlever ce ou ces capots. Sinon voir en fond de puits s'il n'existe pas une cavité qui contiendrait le flotteur.

En tout cas, il y a suffisamment de dépôts pour persister dans la recherche de ce flotteur.
Cordialement.

Bonjour.
Si vous avez testé le tunnel de chauffe à l'ohmmètre, il faut qu'il soit déconnecté du lave vaisselle et que la mesure soit faite aux bornes du connecteurs pour être certain de tester aussi une sécurité thermique qui peut être intégrée.
La mesure n'est pas à faire sur les "barres" rigides visibles en général.

Il n'est pas inutile non plus de vérifier qu'il y a une résistance infinie entre chaque borne du connecteur et la carcasse du tunnel.
Le but est de vérifier qu'il n'y a pas de fuite électrique de la résistance de chauffe à la masse.

Bizarre que le capteur soit collé.
Normalement il faut lui faire 1/4 de tour dans le sens anti-horaire côté extérieur de la cuve.
Cordialement.

Bonsoir.

Oui, sous le filtre (plaque et cône) qui plonge dans le puits central de la cuve. Mais je n'ai pas une idée précise sur la façon d'accéder au flotteur sur votre modèle de lave vaisselle (on ne peut pas tout savoir).

C'est pour cela que je vous demandais de poster une photo du puits central après enlèvement des filtres.

Pour vous montrer toutefois de quoi il s'agit, ci-jointes une photo de ce flotteur et une photo du détecteur de niveau associé.

Sauf erreur de ma part, le flotteur contient un noyau magnétique qui, en passant devant le détecteur lorsque le niveau d'eau requis est atteint, agit sur un Interrupteur à Lame Souple (ILS) contenu dans la petite ampoule que l'on distingue sur la photo du détecteur.

Il y a peu de chance que le détecteur soit endommagé, mais le déplacement du flotteur peut être contrarié par des salissures.
C'est l'une des causes potentielles du problème de votre lave vaisselle.
Cordialement.
** Vous devez être connecté en tant que membre pour voir ce document **

Re-bonjour.
En complément à ce que vous pouvez examiner sans trop de démontage, sauf erreur de ma part il doit y avoir dans le puits central de la cuve (sous les filtres) un flotteur qui participe au contrôle du niveau d'eau dans la cuve.
Il faut donc que la zone de ce flotteur soit exempte de dépôts divers qui pourraient bien l'empêcher de coulisser librement et donc d'empêcher le contrôle de niveau dans la cuve.

Sans négliger les vérifications listées dans mon message précédent, assurez-vous également que la zone de ce flotteur soit propre.
Postez également si vous le pouvez une photo du puits central après enlèvement des filtres.
Cordialement.

Bonjour.
Désolé, mais je n’avais pas vu vos derniers messages.
Alors pour ces 4 voyants qui clignotent :

1/ En cas d’anomalie, le voyants END clignote toujours, mais ne permet pas de caractériser l’anomalie.
2/ Par contre OPTI A 60, ECO et BIO clignotant simultanément indiquent un mauvais raccordement du tuyau de vidange, ou un débit d’admission d’eau insuffisant ou les filtres encrassés.

Plusieurs vérifications donc à faire :
Sur le tuyau de vidange :
- Assurez-vous que le tuyau ne comporte pas de trace de pliure
- Assurez-vous que son extrémité plongée dans le tuyau d’évacuation murale n’est pas trop étanche
- Assurez-vous que l’eau s’écoule sans difficulté dans le siphon mural.

Dans un second temps, il faudra penser à vérifier le bon fonctionnement d’un clapet anti-retour.
Sur l’alimentation en eau :
- Tuyau du lave vaisselle débranché du robinet mural, assurez-vous que le débit du robinet est régulier et abondant (au besoin mesurer le nombre de litres obtenu en 1 minute dans un seau)
- S’il existe un filtre sous robinet, assurez-vous que ce filtre n’est pas encombré.
- Tuyau d’eau débranché de l’électrovanne du LV, assurez-vous que le filtre d'entrée de cette électrovanne n’est pas encombré.

Sur les filtres dans la cuve :
- Nettoyez-les soigneusement à l’eau chaude et liquide vaisselle si ce n’est pas déjà fait.

Au-delà de ces vérifications de base, il y aura lieu de faire quelques démontages.
Mais dites-nous déjà ce qu’il en est sur les points ci-dessus.
Cordialement.

Bonjour.

Pour essayer de cerner l'origine du problème, pouvez-vous préciser au bout de combien de minutes se produit l'anomalie sur le programme Rapide 32 minutes à 50°.

Sur ce programme court, il vous serait sans doute possible de nous dire précisément quelles sont les phases qui s'exécutent ou non avant que la panne survienne :

- vidange initiale --> (sans doute)
- admission d'eau de lavage --> (sans doute)
- lavage à chaud --> (erreur avant vidange qui doit suivre ?)
- vidange --> ?
- admission d'eau de rinçage --> ?
- rinçage à chaud -- ?
- vidange --> ?

Soyez le plus précis possible.

Nota : Afin de s'y attendre, il est probable que le programme se termine par une vidange puisque la cuve du lave vaisselle est vide après anomalie. Mais cette vidange pouvant faire partie de la mise en sécurité du lave vaisselle et non pas du déroulement normal du programme, pouvez-vous préciser si les voyants se mettent à clignoter juste avant cette vidange ou en cours de vidange.

Bonne journée à vous.

Bonjour,
Le nombre de clignotement peut avoir son importance.
Pourriez-vous nous l'indiquer et préciser le nom du programme sur lequel se produit l'anomalie ?
Bonne journée à vous.

Bonjour,

Pour votre modèle de LV, et sauf erreur de ma part, la pièce n°616 0 de la vue éclatée est un détecteur de sel.
Pouvez-vous préciser quelle est la pièce que vous avez testée ?
Cordialement.

Bonsoir Yuk,
Sur la page du site que vous indiquez, on retrouve bien la compatibilité avec votre LV.

Sur cette page, dans le cadre "Vérifiez que cette pièce correspond à votre appareil : "saisissez le nom commercial" de votre LV, soit ADP4820 et vous trouverez en tête de la liste qui s'affiche la confirmation de compatibilité avec votre LV 8510 005 29520.

C'est vrai que le libellé est trompeur, mais cette sonde doit faire partie des composants de plusieurs types d'équipements électroménagers.

Reste à espérer que mon hypothèse est la bonne (le défaut de montée en température normale associé à une faible résistance de la sonde et à l'absence de code erreur (voyant clignotant) me laisse penser).

Dites-nous ce qu'il en est après remplacement.
Cordialement.

Bonjour Yuk,
Pour la sonde de température, je reste un peu dans l’incertitude.

Le point positif, c’est que sa résistance ohmique diminue bien lorsque la température de l’eau augmente.
Ceci correspond à un fonctionnement normal.

Par contre, je suis surpris par la valeur de sa résistance à température ambiante.
Pour moi, elle aurait dû être de l’ordre de 50 kOhms. Or elle en fait 20.

Comme cette valeur de résistance est prise en compte par l’électronique pour gérer la mise en température, si l’électronique voit pendant toute la phase de chauffe des valeurs de résistance nettement inférieures à ce qu’elles devraient être, elle voit donc dès le départ une eau déjà chaude, puis coupe l’alimentation de la résistance de chauffe bien avant que la température définie soit atteinte.

Ceci pourrait ainsi expliquer une faible montée en température.
Et dans ce cas, il n’y aurait pas d’affichage de code erreur puisque l’électronique voit une valeur de résistance, et elle n’a évidemment pas de capacité à imaginer que la valeur qu’elle reçoit est erronée.

Nota : sur ce modèle de LV, l’électronique ne fait afficher un code erreur que si la valeur de résistance de la sonde est supérieure à la valeur correspondant à une température de 0°C ou inférieure à la valeur correspondant à une température de 75°C. Mais si les valeurs de résistance sont erronées, mais situées entre ces 2 bornes l’électronique ne signale rien.
Maintenant, je ne dispose pas, de source certaine, des caractéristiques précises de cette sonde.

Pouvez-vous donc préciser quelle est la référence à 12 chiffres associée à la référence commerciale de votre lave vaisselle.
Ceci permettrait peut être d’obtenir la résistance nominale de la sonde de température pour votre modèle précis de lave vaisselle.
Cordialement.

Re-bonjour,

Pour tester la sonde de température, il n'y a pas de façon particulière de faire.
Tout au plus, il faut s'assurer que les pointes de touche de l'ohmmètre sont bien en contact avec les broches de la sonde (quelquefois, le diamètre des pointes de touche ne permettent pas le faire et il est nécessaire d'utiliser par exemple 2 fils de cuivre "intermédiaires").

Maintenant si vous êtes certain que vos pointes de touches étaient effectivement en contact avec chacune des broches de la sonde et que le calibre de votre ohmmètre était bien supérieur à la résistance attendue, c'est que la sonde est effectivement en défaut.

Pour en commander une, assurez-vous qu'elle soit effectivement compatible avec le modèle ADP4820, mais aussi, si c'est proposé avec la série de 12 chiffres qui complètent ce n° de modèle (851000529520 peut-être, à vous de vérifier sur le lave vaisselle).

Sinon, qu'entendez-vous par thermostat ?
Cordialement.

Bonjour,

Le code E01correspond à une panne liée à la commande de la pompe de cyclage.

La 1ère chose à faire est de vérifier la résistance des enroulements de cette pompe de cyclage. Trois bornes du connecteur sont concernées et si le moteur de pompe n'est pas endommagé, vous devez trouver de l'ordre de 50 Ohms entre chacune des bornes prises 2 à 2 : 1 et 2, 2 et 3 et 1 et 3.

Si le résultat de vos mesures est correct, il est probable effectivement que la carte de puissance ait souffert.
Mais s'agissant d'un code E01, vous pouvez peut-être cibler vos observations sur les composants correspondant à la connexion de la pompe de cyclage sur la carte de puissance.

Nota : Le claquement de relais à la mise sous tension n'est pas une anomalie.

Pour un diagnostic plus avant de la carte de puissance et sur sa réparabilité je n'aurais par contre pas les connaissances suffisantes, mais d'autres les ont.
Cordialement.

Bonjour Yuk,

Si vous avez bien effectué la mesure de résistance sur les 2 bornes qui reçoivent les fils bleus, avec une résistance de 24 à 25 Ohms, cela signifie que la Résistance de chauffe n’est pas coupée mais aussi que ses protections thermiques (il doit y en avoir 2) n’ont pas sauté.

Vous avez également effectué une mesure d’isolement dont j’avais omis de vous parler.
L’isolement semble bon. Sur ce point toutefois, avec un multimètre banal, c’est déjà bien d’avoir probabilité de bon isolement, mais la certitude n’est accessible qu’avec un matériel spécifique dont le bricoleur lambda ne dispose pas en général.

On va rester toutefois sur une bonne probabilité de Résistance de chauffe fonctionnelle.

Dès lors, si le lavage insuffisant vient d’un problème de chauffe, il se peut que la sonde de température soit en cause.

Vous devez pouvoir l’apercevoir dans le puits central sous l’ensemble de filtre (elle ressemble à un doigt vertical de couleur blanche). Elle n’est toutefois démontable que du dessous extérieur du puits central.
Pour cela, lave vaisselle déconnecté électriquement, il faut débrancher les fils de la sonde et la tourner d’1/4 de tour dans le sens antihoraire.

Il s’agit d’une sonde CTN (à Coefficient de Température Négatif) dont la résistance diminue plus la température s’élève.

Pour la tester :
1/ Mesurer sa résistance à température ambiante.
L’ordre de grandeur est de 50 K.Ohms (calibre du multimètre à régler donc sur une valeur supérieure)
2/ Remplir ensuit un verre d’eau très chaude (le lave vaisselle va jusqu’à 70°) et plonger la partie capteur dans cette eau. Effectuer ensuite très rapidement une nouvelle mesure.
L’ordre de grandeur de la résistance devrait être de l’ordre de 30 K.Ohms.

Dites-nous ce qu’il en est.

P. S. : Pouvez-vous également confirmer qu’aucun voyant particulier de s’allume ou clignote.
Bonne journée à vous.

Bonjour Yuk.

Ci-jointe votre photo complétée d'une flèche rouge indiquant la position de la résistance de chauffe de votre lave vaisselle.

Pour en mesurer la résistance ohmique, déconnectez là pour éviter de mesurer autre chose sur le circuit et faites votre mesure entre les 2 cosses de connexion afin d'être certain de prendre en compte l'intégralité des composants de la résistance de chauffe.

Reste à savoir si le problème de votre lave vaisselle vient bien de là, car en général une panne de la résistance de chauffe implique une absence totale de chauffe. Mais puisque vous avez un doute, faites la mesure de résistance.
Elle devrait être de l’ordre de 25 à 30 Ohms.

Bonne journée à vous.

Pour agrandir l'image, cliquez dessus.

Bonjour Vieuxcrouton,

Essayer d'extirper le reste de tuyau de vidange avec une pince n'est pas la bonne solution. Le reste de tuyau est certainement fixé sur la pompe de vidange par un collier.

GL a mille fois raison, il faut impérativement enlever intégralement ce reste de tuyau. Pour cela il faut déposer le collier côté pompe de vidange et sans doute démonter la bride à 2 vis sur la tôle AR du LV.

Ensuite il vous faudra trouver ou acheter le tuyau de vidange compatible avec votre modèle de LV. Côté pompe de vidange. Il faut en effet impérativement que l'embout du tuyau soit adapté à sa fixation sur la pompe de vidange.

Pour info d'autre part, le prix du tuyau est relativement modeste (voisin de 10€ chez le constructeur par exemple).

Ne faites donc pas l'impasse sur le remplacement de votre reste de tuyau de vidange par un tuyau réputé compatible avec votre modèle de LV par l'un des nombreux fournisseurs de pièces détachées.

Cordialement.
RdB

Bonjour à vous deux,

Personnellement, je pense que la seule pièce plastique qui pourrait être vendue avec ou en complément avec le tuyau de vidange est le "col de cygne" qui permet "d'accrocher" le tuyau de vidange sur la tuyauterie murale de l'installation sanitaire.

Pour la fixation et la protection du tuyau de vidange au passage de la platine AR, il me semble bien que la bride est toujours en place sur le LV. Elle dispose d'une vis au dessus et d'une autre au dessous du tuyau actuel sectionné (vis visibles sur la photo n° 2 publiée).

D'autre part, pour le remplacement du tuyau sectionné, vendu neuf ou d'occasion, il est en une seule partie à fixer d'un côté avec l'embout dont il est équipé sur la sortie de la pompe de vidange et de l'autre à disposer dans l'évacuation murale avec le col de cygne (qui n'a vraisemblablement pas été fourni par l'ancien propriétaire).

Bonne journée à vous deux.
RdB

Bonsoir VIeuxcrouton,

Sur le site que je vous ai proposé (celui du constructeur) le seul intérêt était de retrouver le tuyau flexible de vidange qui mettait en évidence sur sa photo qu'aucune de ses extrémités ne comportait de filetage.

C'est cette même photo que j'avais jointe en tant fichier et non d'image (désolé, j'essaye de la joindre cette fois-ci).

Maintenant, l'essentiel figure sur votre photo n°2 (zoom de la sortie du tuyau de vidange). Pour moi, ce n'est pas un filetage que l'on y voit. Le tuyau de vidange du LV est en fait un tuyau flexible annelé et à mon avis ce tuyau de vidange a été sectionné au ras de la bride qui le maintient sur le châssis du LV.

Pour moi, il vous faudra remplacer le bout de tuyau qui reste jusqu'à la pompe de vidange par un tuyau neuf et le LV de votre fille sera à nouveau opérationnel (sauf autre difficulté cachée par l'ancien propriétaire du logement (parce que pourquoi avoir coupé ce tuyau ?)).

La première chose à faire en tout cas est d'aller accéder à ce bout restant de tuyau jusqu'à la pompe de vidange.
Sachant que pour moi ce n'est pas un filetage que l'on voit, chercher à rabouter un autre tuyau dessus serait d'autre part prendre le risque d'une fuite voir d'une inondation.

Dites-nous ce qu'il en est.
Cordialement.
RdB
** Vous devez être connecté en tant que membre pour voir ce document **

Bonjour,

C'est vrai que la documentation de ce LV indique pour le code EL une panne de contrôle électronique, mais il est surprenant que ce soit vrai également pour les codes E5, E6, E7 et Ef.

On trouve par contre ailleurs que le code E18-EL correspond à un "Problème de niveau d'eau : Vérifier électrovanne et pressostat. Fuite possible également".

Il n'est peut-être pas inutile de regarder de ces côtés là.
Le code EL s'affiche-il au moment du remplissage initial et si oui que se passe-t-il précisément lors du lancement du programme ?

Bonne soirée à vous,
RdB

Bonjour,

Si vous parlez bien de l'évacuation, c'est surprenant en effet que vous soyez en présence d'un filetage. Le tuyau de vidange est normalement maintenu à l'aide d'un collier (en pièce jointe une photo du tuyau de vidange commercialisé par le constructeur).

Pour lever un doute, avez-vous vérifié que le tube fileté dont vous parlez abouti bien à la pompe de vidange ? (désolé de me montrer septique).

A toute fin utile, ci-après l'adresse du site constructeur pour votre modèle de lave vaisselle :
https://sav.groupebrandt.com/sauter/reference/lave-vaisselle/7686147353/?page=3
(Sauter fait partie du groupe Brandt).

Vous y trouverez 3 vues éclatées de votre modèle de lave vaisselle et la liste de ses pièces détachées. On n'y trouve toutefois malheureusement pas le clapet anti-retour d'évacuation que vous évoquez. Ce dernier devrait toutefois se trouver soit immédiatement en entrée ou en sortie de la pompe de vidange.

D'autre part, pour lever le doute sur une éventuelle absence d'un clapet anti-retour, si vous avez la possibilité de raccorder votre tuyau de vidange souple sur ce tube fileté, maintenez-le à la verticale et remplissez le d'eau. Vous verrez ainsi si l'eau contenue dans le tuyau souple migre ou non jusque dans le puits central de la cuve du lave vaisselle.

Cordialement.
RdB

Bonsoir Lolo,
Il est indispensable que votre indiquiez la référence complète de votre LV. Vous la trouverez sur le chant de la porte du LV.
D'autre part vous avez 2 voyants qui clignotent. Quels sont les symboles associés à ces voyants ?
Et enfin, n'avez-vous pas un code erreur du style E:99 d'affiché sur ce que vous appelez le timing ?
Sans ces précisions, il est peu probable qu'une solution puisse vous être proposée.
Bonne soirée à vous.

Bonjour.

N'hésitez pas effectivement à réitérer votre demande en cas de réapparition du défaut.
Et surtout notez bien quels sont précisément les voyants qui clignotent.
Ce sera une indication précieuse pour faire un diagnostic.
Cordialement.
RdB

Bonjour.

En cas d'anomalie sur votre modèle de Lave vaisselle, ce sont plutôt 1 à 3 des 4 voyants de programmes en partant de la gauche qui clignotent et le voyant End qui clignote rapidement.

Pouvez-vous préciser exactement quels sont les voyants qui clignotent dans votre cas ?
Cordialement.
RdB

Bonjour.

Pour mieux apprécier la situation, pourriez-vous préciser :
1/ Le programme commence-t-il bien par une vidange (au besoin verser une casserole d'eau dans la cuve avant de lancer un programme court)
>> Entendez-vous alors clairement l'évacuation de l'eau dans la canalisation murale et le ronronnement de la pompe de vidange ?

2/ Lorsque la circulation d'eau commence, ouvrez doucement la porte pour apprécier le volume d'eau admise.
>> Quel est alors le niveau d'eau dans la cuve par rapport au point le plus haut du filtre central ?

3/ Est-ce que c'est pour ce problème que vous avez changé la pompe chauffante ou le lave vaisselle a-t-il déjà fonctionné normalement depuis ce remplacement ?

A bientôt.
RdB

Image jointe.

Pour agrandir l'image, cliquez dessus.

Bonsoir,

Votre post est un peu ancien, mais s'il est toujours d'actualité, avant de démonter, vous pouvez déjà accéder directement à la turbine de la pompe de vidange via le puits central de la cuve du LV.

Ci-joint un extrait de la documentation de votre LV.

Une fois le cache enlevé :
1/ A l'aide d'une pile, vérifiez que vous n'avez pas de débris alimentaire dans le carter de la turbine (Attention aux doigts, il peut y avoir des débris de verre).
2/ Vérifiez que la turbine de la pompe est libre en rotation.

Cordialement.
RdB

Bonsoir et merci pour la référence du lave vaisselle.

Quand vous dites "le voyant "vérifier arrivée d'eau" s'allume", pouvez-vous préciser si ce voyant s'allume fixe ou clignotant ? La signification n'est pas la même en effet.

Cordialement.

Bonjour.

Pouvez-vous préciser quelle est la référence de votre lave vaisselle Bosch ?

Sans référence, il n'est pas possible d'avoir une idée suffisante des composants de votre lave vaisselle.

Cordialement.

Bonjour.

Cette sonde étant fixée à l’extérieur du puits central de la cuve, et son capteur étant traversant pour aboutir dans la cuve, il est possible en effet que la fixation bancale (1 vis sur 2) de la sonde génère une fuite au niveau de son joint qui se trouve plus ou moins bien appliqué.

Mais vous ne dites pas si vous avez concrètement constaté une fuite à cet endroit.
>> Pouvez-vous le confirmer ?

Maintenant, si et seulement si le filetage femelle dans le plastique du puits central n’a pas été détruit (à force de visser dans le vide), vous pouvez tenter de garnir le filetage de la vis d’étoupe de chanvre (sans trop, et dans le bon sens) et mettre la vis en place sans trop forcer. A vous d’apprécier si cette réparation de fortune est viable en comprimant suffisamment le joint. En tout cas pour un essai, c’est toujours faisable.

Mais d’autre part, vous nous dites que le LV s’est mis en sécurité débordement.
>> Avez-vous effectivement trouvé de l’eau dans le bac de rétention des eaux de fuite ?
>> Avez- vous constaté que la fuite venait effectivement de cette sonde ?
>> Quels sont les voyants qui s’étaient allumés au tableau de Bord du LV ?
Dites-nous.

Cordialement.

Bonjour,

C'est surtout la pompe de cyclage qui apparait sur vos photos (3 et 4 en particulier).

Pour vous aider à situer la pompe de vidange, ci-jointe une vue éclatée. La pompe de vidange, c'est la pièce 610.

Ceci étant, la cause de votre problème peut avoir des origines multiples, à commencer par une vaisselle trop chargée en salissures au moment du chargement dans le LV.

Histoire de tenter un nettoyage, Lancez à vide un programme chaud et dès que le LV a effectué le remplissage en eau, entrouvrez la porte, et dès que les bras d'aspersion ont cessé de tourner, ajoutez 25cl (2 verres) de vinaigre blanc dans la cuve.
Refermer la porte et laisser le programme se poursuivre.

Nota : Pour ne pas risquer d'endommager certains joints, ce n'est quand même pas une opération à réaliser trop régulièrement.
Cordialement.

Bonjour.

J’avais espéré qu’au niveau du sélecteur de programme, ce soit un problème "mécanique’’.
Ce n’est pas le cas puisque le voyant du programme choisi s’allume lorsque le sélecteur pointe sur celui-ci.

Du coup, j’aurais tendance à dire que le problème se situe au niveau de l’électronique du sélecteur, sans certitude toutefois :

- Il est très peu probable que le problème se pose au niveau de la carte électronique située dans le tableau de bord du LV. Sa fonction est plutôt de gérer notamment l’affichage.

- Côté carte de puissance, si elle était en cause, il faudrait que sa logique n’exécute qu’un seul programme quelle que soit l’information qu’elle reçoit du sélecteur. Je n’y crois pas beaucoup, ce serait un mélange des fonctions et l’exécution d’un programme qui n’a pas été choisi par l’utilisateur.

Mais tout ceci n’est qu’une réflexion personnelle.

Pour aller plus loin et si vous en avez la possibilité, pouvez-vous publier une photo du circuit intégré du sélecteur (des 2 faces si possible). Personnellement, je ne dispose ni de la logique, ni du schéma du circuit du sélecteur et je n’aurais pas les connaissances nécessaires dans ce domaine, mais quelqu’un de plus pointu dans le domaine pourrait y réagir.

Concernant d’autre part l’identification de votre lave-vaisselle, la référence commerciale ADP 5756 ne comporte-elle pas
de lettres complémentaires, et quelle est la référence technique (à 12 chiffres) du lave-vaisselle ?
Ce peut être utile pour trouver de l’information.

Cordialement.

Re.
Vous dites :

Citation :
Il se comporte comme si je programmais un simple trempage, et même réaction sur tous les programmes

Si je comprends bien lorsque vous lancez un programme quelconque, votre lave-vaisselle fait une vidange initiale, un remplissage en eau, un prélavage, une vidange finale et un arrêt.
Et tout ceci sans mise en sécurité avec alarme lumineuse ou sonore.
Est-ce bien tout cela ? Dites-nous.

Quelque soit le programme sélectionné, finalement, il exécuterait le programme n°1 Prélavage.
A défaut de trouver suffisamment de documentation sur votre modèle de lave-vaisselle, et au risque de dire une bêtise, ci-après une hypothèse :
La sélection de programme se fait par un sélecteur rotatif sur la gauche du tableau de bord du lave-vaisselle.
Quelque soit la sélection effectuée à l'extérieur du tableau de bord, pour une raison que je ne sais pas expliquer à ce stade, ce sélecteur ne s'arrêterait-il pas systématiquement sur la position prélavage en interne au tableau de bord ?

Avez-vous la possibilité de vérifier cette hypothèse ?
Cordialement.

Bonjour.
Pas de voyant qui clignote au moment de l'arrêt du lave-vaisselle ? (le nombre de clignotements suivis d'une pause est important).
Cordialement.
