Bonjour.
Il s'agit d'une centrale Aritech gamme ATS Master Advanced et il existe bien un logiciel de config pour ce type de centrale
Pour ce logiciel il est uniquement disponible pour les professionnels de ce produit.
Cordialement
Marc

Bonjour Anne.

Alors vous en êtes où avec votre problème de centrale ?
Cordialement.
Marc.

Bonjour.
Veuillez trouver ci-joint la doc RD62 avec la prog.
Il me semble que je vous l'ai déjà envoyé ?
Cordialement.
Marc.
doublon 775616 rd6202p.pdf

Bonjour JP.
Oui c'est la même chose.
Cordialement.
Marc

Bonjour.
Ci-joint doc RD62 en fichier.
Pour mettre le RD62 en mode vocal il vous faut le module RD5060.
Le transmetteur RD62 est un excellent produit en protocole digital mais ce n'est pas le cas en protocole vocal.
Ce module 5030 vieillit très mal et son fonctionnement n'est pas au top même neuf personnellement, je le déconseillais à ma clientèle à l’époque où il était commercialisé.
Pour un transmetteur vocal je préfère soit "Vocalys lite, Simplvox ou Trvox" qui sont très bons, simples de fonctionnement et programmation.
En clair le dysfonctionnement vient du module 5030.
A mon avis vous allez rencontre des difficultés pour trouver ce genre de produit et quand bien même si vous trouvez vous allez galéré pour la prog et mise en service.
Cordialement.
Marc

Aritech Advisor RD6202

Bonjour Anne.
OK ravi que ça fonctionne. Tenez-moi au courant.
Merci à vous aussi bonne journée.
Cordialement.
Marc

Bonjour.
Oui vous faites comme suit.
CD34S3 vous devez composez le code "Ingénieur" pour effacer l'info "Appel Ing" pour cela composez le code "Ingénieur" sur le clavier, il y aura d'affiché "Mode Ingé Tapez (↓)" le système doit déclencher 2 à 3 secondes et se réarme.
Ensuite tapez sur la touche "X" plusieurs fois jusqu’à indiquer "Au Revoir" et tapez sur la touche "V" le clavier revient en mode normal (Heure et date), si tout est bien refermez, votre centrale est de nouveau en veille.
Cordialement.
Marc

Bonsoir.
Les connecteurs pour la ligne téléphone sont des RJ11 à la centrale.
Ci-joint en fichier doc Visonic Master.
Cordialement.
Marc

doublon 145541 power master 10 30 g2 v18 inst fr 02.pdf

Bonjour Dernonde.

Citation :
Sur la borne 25 j'ai un + et la borne 26 un -, si j'ai bien compris, dans la programmation de mes sorties je dois choisir la n°6 (sirène ext avec un -) et mettre un + si je veux la mettre en inutilisé temporairement.

En espérant avoir compris vos explications
Il faut déconnecter le fil de la borne 26 et le connecter sur une polarité négatif permanent (soit soit borne 28 ou 30) ce qui vous évitera de modifier la prog centrale.
Le jour où vous voudrez remettre votre sirène en service vous n'aurez juste qu'à reconnecter sur la borne 26.

Citation :
Par contre sur les bornes 23 et 24 qui sont en principe celles de la sirène intérieure, je trouve les 2 bornes avec un + ; si je veux la mettre en "inutilisé" quelle est la borne qui sera - lorsque je changerai la programmation de cette sortie (3) ?

La borne 24 déconnecter et mettre un + permanent.
Cordialement.
Marc

Bonjour Anne.
Oui apparemment ça devrait le faire, respectez bien les polarités.
Utilisez dans la mesure du possible le connecteur rouge et noir.
Cordialement.
Marc

Bonjour.
Tout dépend de la version de votre centrale s'il s'agit de la CD34 vous avez juste à effectuer une Mes/Mhs de la centrale pour effacer la mémoire d'alarme.
Par contre s'il s'agit de la CD34S3 vous devez composez le code "Ingénieur" pour effacer l'info "Appel Ing" pour ce composez le code "Ingénieur" sur le clavier il y aura d'afficher "Mode Ingé Tapez (↓)" le système doit déclencher 2 à 3 secondes et se réarme.
Ensuite tapez sur la touche "X" plusieurs fois jusqu’à indiquer "Au Revoir" et tapez sur la touche "V" le clavier revient en mode normal (Heure et date) si tout est bien referme votre centrale est de nouveau en veille.
Cordialement.
Marc

Bonjour Anne.
Ça peut être le transmetteur de la centrale qui essaie de trouver la communication ou la centrale qui est en manque de tension
Non désolé mais je ne connais pas de société dans l'Hérault.
Cordialement.
Marc.

Bonsoir Dernonde.
Il faut vérifier la polarisation sur la borne 26 c'est elle qui peut être programmable (soit une polarité + ou -).
Le plus simple une fois la polarité repérée, déconnecter la borne 26 et raccorder directement ce fil sur une polarité permanente soit en 27 ou 29 pour le positif ou 28 ou 30 pour le négatif.
Cordialement.
Marc
P. S. : Je vous ai envoyé un schéma concernant votre détecteur.

Bonjour Anne.
Ce n'est pas qu'un transfo mais un bloc d'alim redresse c'est a dire que l'alim se fait par le 220v alternatif et ensuite transformé en 12v continu qui ensuite alimente votre centrale.
Ce qu'il vous faut trouve c'est une alim 12v 1,5A à 2A maxi voir le lien suivant je pense que ça devrait convenir (c'est un exemple je ne fait pas de pub)
Chargeur adaptateur alimentation AC - DC 12V 2A
Il vous faudra couper l'embout repérer les polarités et connecter directement sur les fils rouge et noir en respectant la polarité.
Cordialement.
Marc

Bonjour Dernonde.
Les 2 sirènes que vous trouvez c'est quand vous êtes dans la prog ? ce qui est normal.
Ce qu'il faut regarder au niveau connexions centrale sur quelle sortie ou quelles bornes votre sirène est connectée.
Cordialement.
Marc

Bonjour Dernonde.

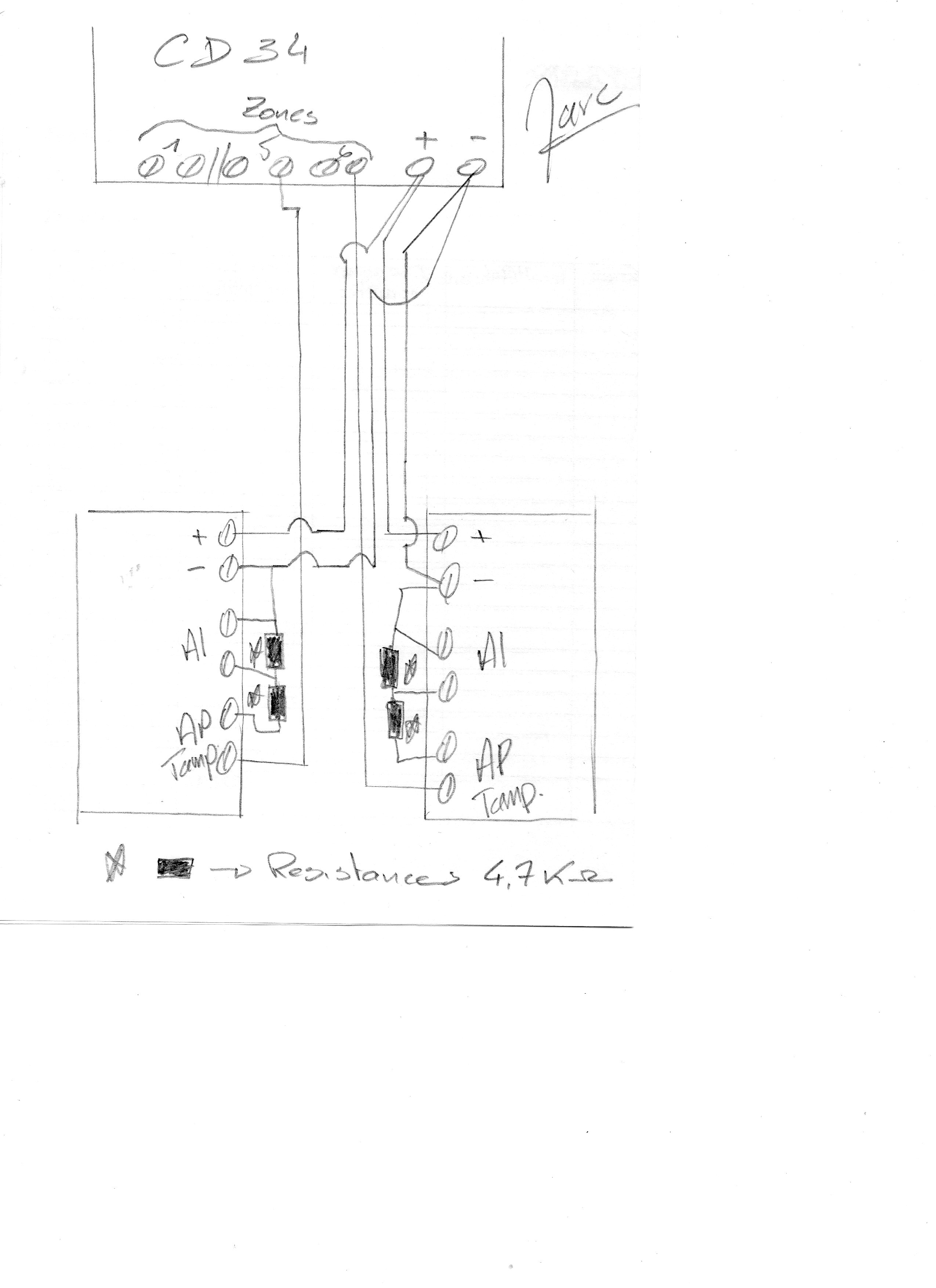

Voir schéma en fichier joint pour modif avec câble 2 paires.
Implique modif câblage pour deuxième détecteur.
En ce qui concerne le chat arrangez-vous qu'il ne se trouve pas dans un endroit avec volumétrique (un radar reste un détecteur de présence même un anti animaux ne garantie pas les déclenchements intempestifs).
Cordialement.
Marc

Pour agrandir l'image, cliquez dessus.

Bonjour Dernonde.
Vous ne pouvez pas connecter 2 détecteurs sur une même zone avec un câble 2 paires étant donn que les résistances sont là pour surveiller la boucle de détection et Ap il aurait fallu un câble 3 paires dans le premier détecteur et là vous auriez pu créer une zone supplémentaire à condition d'avoir une zone dispo à la centrale.
Sinon avec votre 2 paires il y a une modif qui peut être réalisable mais qui implique une modif de câblage importante et non dans les règles (Bidouille), voir schéma en fichier joint.
En espérant avoir répondu à votre attente.
Cordialement.
Marc


Bonsoir Dernonde.
Il faut d'abord savoir sur quelle sortie programmable est connectée la sirène avant de modifier.
Une fois la sortie repérée voir la polarité de blocage avec un Métrix.
Cordialement.
Marc

Re.
Oui malheureusement il n'y a qu'en remplaçant que l'on peut se rendre compte du résultat.
Mais je pense que le bloc transfo est en cause car si elle a fonctionné correctement pendant 24h quand vous avez mis la nouvelle batterie.
Faites intervenir un technicien il serait en mesure de vous dire.
Cordialement.
Marc

Re.
Pour moi ça ne peut que provenir du transfo.
Tenez-moi au courant.
Merci.

Bonjour Dernonde.
Comme vous l'indique "TitanOlivier" il faut vous mettre en mode "Ingénieur" aller dans le menu "Sorties" et mettre la sortie correspondante à la sirène en "Inutilisée" voir sur quelle sortie est connectée la sirène avant d'effectuer la modif.
Ça dépend aussi de la version de la centrale la plupart du temps on est obligé de mettre une polarité permanent sur le blocage sirène soit un + ou un - tout dépend du type de sirène.
Cordialement.
Marc

Bonjour Anne.
Si en sortie d'alim vous avez que 1,3v donc votre module transformateur est HS, comme vous indique la sérigraphie il doit y avoir en sortie une tension environ 12 à 13v.
C'est pour ça que votre batterie n'a tenu qu'une nuit, reste plus qu'à trouver un module et le remplacer en espérant que l'électronique de la centrale n'a pas été abimée, ce problème arrive souvent suite à une surtension électrique ou aussi à une charge permanente sur bloc batterie en court-circuit due à une batterie trop ancienne.
Cordialement.
Marc.

Bonjour Anne.
Avez-vous vérifié la tension en sortie transfo avec un multimètre ?
Je pense que le problème vient de votre transfo d'alim.
Cordialement.
Marc

Re.
OK pas de problème.
Cordialement.
Marc

Bonjour.
Vérifiez à la sortie transfo (entre le transfo et la centrale il doit y avoir une tension environ 9v).
Sinon faites l'essai de reconnecter toutes source d'alim (secteur 220v et batterie centrale pendant une dizaine de secondes) remettre sous tension et voir ce que ça donne.
Si pas concluant malheureusement je pense que votre centrale est HS.
Cordialement.
Marc

Bonjour.

Si le câble allant à votre boitier clé déporté dispose au minimum de 3 paires ça peut être réalisable avec un récepteur radio bistable (ayant la fonction No/Nf) et non impulsionnel si les 2 modes de fonctionnement sont en câblage série.
Car il vous faut 1 paire pour l'alim,1 paire pour la fonction M/A et 1 paire pour la visu de mise en / mise hors service de la centrale afin de s'assurer du fonctionnement.
Je pense que le câblage entre le clavier et votre serrure sur boitier déporté est comme sur le schéma en fichier joint (tous les contacts sont en série).
A moins que votre clavier soit paramétré en impulsionnel et que votre serrure soit aussi à impulsion ce qui veut dire qu'il y a un module télérupteur dans la centrale, dans ce cas il vous faudra un récepteur radio impulsionnel (le schéma en fichier joint n'est plus valable tenez-moi au courant pour modif schéma).
Cordialement.
Marc

Pour agrandir l'image, cliquez dessus.

Bonjour.
Avez-vous vérifié l'alim 220v à votre prise ou à votre tableau de fusibles ?
Vérifier aussi l'alim sortie transfo.
Cordialement.
Marc

Bonjour Claude.
Veuillez trouver en fichiers joints doc qui correspond à la gamme Aritech CD34 et CD62 ou CD72
Cordialement
Marc

doublon 761585 cd6202s33.pdf
doublon 100625 cd34s3pp.pdf
doublon 438644 cd72s3p.pdf

Bonsoir.
Désolé de vous contredire "Boitelet" mais le code "Maître" n'est pas équivalent au code"Ingénieur", il permet seulement d'avoir certaines fonctions (lecture du journal utilisateur, modif de code et leur attribut, effectuer test sirène par exemple) mais aucunement la possibilité d'accéder en mode prog.
Sinon commencez à remettre sous tension la centrale et composer votre code Utilisateur et ensuite faire comme je vous l'indique précédemment.
Cordialement.
Marc

Bonjour.
La seule modif à effectuer est de connecter la centrale sur le connecteur RJ11 repère téléphone N°1 sur la Box fibre et ça devrait faire l'affaire (sauf avec le FAI Free risque de dysfonctionnement).
Cordialement.
Marc

Bonjour.
Il faut remettre sous tension (secteur 220v et batterie) composer votre code "Utilisateur" pour réarmer la centrale ensuite essayer les codes "Ingénieurs" qu'ils vous ont fourni jusqu’à avoir "Mode Ingé Tapez (↓)" affiche au clavier à partir de là vous êtes en mode prog et vous ne touchez plus à rien au clavier.
Attention de rien modifier concernant la prog.
Il faut commencer par recâbler tout ce qui a été déconnecté et bien vérifier que les "Ap" sont rétablies, de toute façon la centrale vous indiquera les défauts des organes mal refermés.
Cordialement.
Marc

Bonsoir.
Non incompatible s'il s'agit d'une centrale ATS Master.
ATS1135 uniquement sur centrale ATS Advanced.
Cordialement.
Marc

Re:
Il vous faut impérativement le code "Ingénieur" centrale qui par défaut est le "1278" code usine.
Si ce code ne fonctionne pas ça veut dire que vôtre centrale est verrouillée par un code "Installateur" il faut donc que la société qui a installé cette centrale vous fournisse ce code où qu'ils vous reprogramment soit le code usine où un code de vôtre choix
Sinon vous ne pourrez pas réinitialiser les défauts en mémoire.
Cordialement.
Marc

Bonjour.
Non il existe qu'un seul code "Ingénieur" soit le code usine soit le code créé par l'installateur à la place du code usine.
Ensuite avant de dire que vôtre centrale est HS il faudrait déjà voire le ou les problèmes il se peut que se soit un défaut de fusibles sur la carte mère de la centrale, problème transfo voire même fusible transfo trop facile de dire que la centrale est HS.
De plus votre centrale est de la première génération et donc pas de blocage "Ingénieur" comme la CD3402S3 qui elle se verrouille systématiquement en mode "Ingénieur"
C'est tellement plus facile de vendre!!!
Cordialement.
Marc

Bonjour.
Avez vous composer le code "Utilisateur" par défaut pour le réarmement de la centrale ?
Est-ce que le clavier est bien reconnu par la centrale ?
Défaut système veut dire qu'elle ne reconnait pas tous les périphériques a la première mise en service.
Cordialement.
Marc

Bonsoir.

Citation :
Est-ce possible que Scutum est changé mon code maitre à distance ?

Oui c'est tout à fait possible si la centrale était en télémaintenance avec le logiciel "WinTPC".
Si c'est le cas ils n'ont strictement pas le droit à moins que l'installation soit en location.
Si l'installation a été la propriété de l'ancien propriétaire il faut leur demander de vous créer un code "Ingénieur" de votre choix.

Citation :
Comment reprendre la main ?

Il faut ouvrir la centrale déconnecter secteur 220v et la batterie ensuite enlever le strapp "JP1" sur la carte mère de la centrale attendre une dizaine de secondes.
Remettre secteur 220v et batterie, réarmer la centrale avec le code usine 1122.
Si ça ne fonctionne pas cela veut dire que la centrale est verrouillée en mode Ingénieur, il vous faut votre code Utilisateur actuel pour réarmer.

ATTENTION
Cette manip implique une reprog totale de la centrale.

Cordialement.
Marc

Il faut utiliser l'entrée 1 du téléphone et connecter les 2 fils sur Entrées À et B du transmetteur RD62.

Bonsoir.
Pas de problème le RD62 est compatible avec une box fibre.
Cordialement.
Marc

OK pas de problème.
Cordialement.
Marc

Bonjour Bertrand.
Je regarde si je trouve un équivalent et vous tiens au courant.
Cordialement.
Marc

Bonjour.
Je pense que le schéma devrait vous convenir.
Cordialement.
Marc


Bonjour.
Êtes-vous sûr que le transfo est bien en défaut, avez-vous vérifié le fusible à l'entrée du transfo ?
Cordialement.
Marc

Bonjour Dominique.

Citation :
"Maintenance" -> "Aff Ent Ouver" me dit "toutes fermées" : est-ce normal dans l'état ?

Oui si toutes les zones sont bien fermées et que personne ne bouge devant les volumétriques sinon la centrale vous indiquerait les zones ouvertes à chaque fois que l'on ouvre une fenêtre ou porte ainsi qu'à chaque passage devant un volumétrique.

Donc si la centrale vous indique "toutes fermées" théoriquement vous devriez pouvoir utiliser votre système.
Cordialement.
Marc

Bonjour.
Il s'agit bien de la gamme CD première génération apparemment.
Donc quand vous êtes sur le mode "Ingénieur" il faut aller dans le menu "Maintenance" "V" avec la flèche descente aller sur le menu "Zones Ouvertes" "V" la centrale vous indiquera les anomalies système, bien lire ce que le clavier vous indique et notez les pour savoir exactement les défauts.
"X" pour sortir de prog jusqu'à "Au Revoir" 3v3
Cordialement.
Marc

Bonjour.
Pouvez-vous faire parvenir une photo de votre centrale, carte mère et clavier.
Est-ce que lorsque vous composez votre code "Ingénieur" le clavier vous indique "Mode Ingé Tapez (↓)"
Cordialement.
Marc

Bonjour.

En tapant plusieurs fois sur la touche "OK" vous allez pouvoir lire le journal de la centrale et je pense que votre problème vient d'un défaut de "Comm" si votre centrale n'est pas connectée soit avec une ligne RTC ou sur la sortie ligne de la box ou votre centrale est équipée d'un module GSM et qu'il n'est pas paramétré, ou troisième hypothèse vos télécommandes ne sont pas paramétrées correctement.
Cordialement. Marc

Bonsoir.
Il faut scruter l'historique en tapant plusieurs fois sur la touche "OK" afin de connaître les différentes anomalies.
Cordialement.
Marc

Bonsoir.
Donc le code que vous avez, n'est pas le code "Ingénieur" mais peut-être un code "Maître" ou "Utilisateur" ce qui ne vous permet pas d'effacer "Appel Ing".
Cordialement.
Marc

Bonsoir.
Non malheureusement.
Demandez à votre installateur le code "Ingénieur" lorsqu'il interviendra ou qu'il vous programmera le code usine.
Cordialement.
Marc
