Question Dépannage Électroménager : Panne carte de puissance four Candy FCSK63X
Bonjour.
A la mise en marche du four Candy FCSK63X, le disjoncteur protégeant la ligne du jour disjoncte.
Après vérification visuelle rapide du four, réenclenchent du disjoncteur qui ne saute pas mais plus de fonctionnement du four.
La tension arrive sur le bornier au mur.

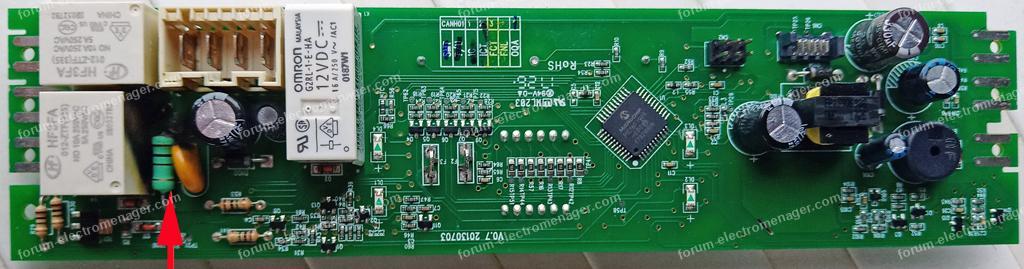

Après démontage du four j'ai trouvé sur la carte de puissance (réf : V0.7 20130703) un composant vert (résistance ?) (voir flèche rouge sur photos) dont une patte soudée sur le circuit imprimé est complètement fondue.
Il y a un dépôt noir sur les composants environnants.
J'ai testé les composants (résistances chauffantes, moteurs de ventilateur, éclairage) tout semble correct.
Ma question : quel est ce composant et quelle est sa valeur ? est ce que j'ai une chance de réparer la carte en changeant ce composant ?
Je n'ai pas trouvé de schéma de câblage du four ni de la carte sur internet.
Merci de votre aide.
A la mise en marche du four Candy FCSK63X, le disjoncteur protégeant la ligne du jour disjoncte.
Après vérification visuelle rapide du four, réenclenchent du disjoncteur qui ne saute pas mais plus de fonctionnement du four.
La tension arrive sur le bornier au mur.
Après démontage du four j'ai trouvé sur la carte de puissance (réf : V0.7 20130703) un composant vert (résistance ?) (voir flèche rouge sur photos) dont une patte soudée sur le circuit imprimé est complètement fondue.
Il y a un dépôt noir sur les composants environnants.
J'ai testé les composants (résistances chauffantes, moteurs de ventilateur, éclairage) tout semble correct.
Ma question : quel est ce composant et quelle est sa valeur ? est ce que j'ai une chance de réparer la carte en changeant ce composant ?
Je n'ai pas trouvé de schéma de câblage du four ni de la carte sur internet.
Merci de votre aide.
20 octobre 2022 à 17:23
Réponse 1 du forum dépannage électroménager
Panne carte de puissance four Candy FCSK63X
Bonsoir.
Merci de poster la photo que vous avez mentionnée.
Cordialement.
Merci de poster la photo que vous avez mentionnée.
Cordialement.
20 octobre 2022 à 19:30
Réponse 2 du forum dépannage électroménager
Panne carte de puissance four Candy FCSK63X
Je joins les photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
20 octobre 2022 à 21:54
Réponse 3 du forum dépannage électroménager
Panne carte de puissance four Candy FCSK63X
Bonjour.
Le composant en question est une résistance antisurge flame proof de 100 ohms / 3w, si elle est HS c'est parce-qu'elle a servi de fusible pour protéger l'alimentation de la carte qui est en court-circuit.
Avant de la remplacer il faut trouver pourquoi l'alim est en court-circuit car si vous ne remplacez que cette R la nouvelle cramera de suite.
Pour ce faire il faut avec l'aide du schéma de la carte controler en partant de l'arrivée du secteur 230vac sur la carte les chaines de composants suivantes :
1/ chaine primaire qui transforme le secteur 230 vac en une tension continue
2/ module alimentation à découpage
3/ sources basses tensions +12v et +5v ou +7.50v et -5v
boucle de régulation.
Le dépôt noir : prenez un pinceau de nettoyage et enlevez le! ce dépôt est fait de poussières de carbone attirés là par le champ électrique dans cette zone .... ce n'est pas grave.
Vous ne trouverez pas le schéma de la carte il faut le relever à partir de votre carte, c'est perso ce que je fais avant toute réparation de cartes.
Votre carte est probablement réparable sans avoir à la remplacer par une neuve.
Bonne journée.
mamigas
Le composant en question est une résistance antisurge flame proof de 100 ohms / 3w, si elle est HS c'est parce-qu'elle a servi de fusible pour protéger l'alimentation de la carte qui est en court-circuit.
Avant de la remplacer il faut trouver pourquoi l'alim est en court-circuit car si vous ne remplacez que cette R la nouvelle cramera de suite.
Pour ce faire il faut avec l'aide du schéma de la carte controler en partant de l'arrivée du secteur 230vac sur la carte les chaines de composants suivantes :
1/ chaine primaire qui transforme le secteur 230 vac en une tension continue
2/ module alimentation à découpage
3/ sources basses tensions +12v et +5v ou +7.50v et -5v
boucle de régulation.
Le dépôt noir : prenez un pinceau de nettoyage et enlevez le! ce dépôt est fait de poussières de carbone attirés là par le champ électrique dans cette zone .... ce n'est pas grave.
Vous ne trouverez pas le schéma de la carte il faut le relever à partir de votre carte, c'est perso ce que je fais avant toute réparation de cartes.
Votre carte est probablement réparable sans avoir à la remplacer par une neuve.
Bonne journée.
mamigas
21 octobre 2022 à 14:32
Réponse 4 du forum dépannage électroménager
Panne carte de puissance four Candy FCSK63X
Merci Mamigas pour cette réponse, je n'étais pas disponible pour remercier rapidement de cette réponse très complète, je vais investiguer plus à fond et je vous tiendrai au courant.
Cordialement.
TT
Cordialement.
TT
26 octobre 2022 à 18:50
Réponse 5 du forum dépannage électroménager
Panne carte de puissance four Candy FCSK63X
Bonjour.
En renversant une tasse de café, quelques gouttes d'eau se sont renversées sur la carte de puissance du four Rosières indiqué ci-dessus. Cela a entraîné un court-circuit et la carte a grillé. Il s'agit d'une carte ayant pour référence : V0.7 20130703.
Puis-je remplacer celle-ci par un modèle Candy qui coûte 60€ (la carte Rosières est plutôt vendue au-dessus de 80€) ?
Ça semble être la même.
Je vous remercie d'avance pour votre réponse.
En renversant une tasse de café, quelques gouttes d'eau se sont renversées sur la carte de puissance du four Rosières indiqué ci-dessus. Cela a entraîné un court-circuit et la carte a grillé. Il s'agit d'une carte ayant pour référence : V0.7 20130703.
Puis-je remplacer celle-ci par un modèle Candy qui coûte 60€ (la carte Rosières est plutôt vendue au-dessus de 80€) ?
Ça semble être la même.
Je vous remercie d'avance pour votre réponse.
20 février 2023 à 12:14
