Panne carte de puissance Melecs 9000608728

Rechercher dans le forum électroménager :
ou taper le n° d'une question pour y accéder directement
Je pose une nouvelle question :
Actuellement 23 604 questions dans le forum électroménager


23583

Conseils Forum Dépannage Électroménager : Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
Bonjour chers amis internautes.

Mon lave-linge Siemens WM14S382FF/07 présente un dysfonctionnement que j'aimerais bien solutionner si possible sans avoir à racheter une carte de puissance complète.
Je m'explique :

Ma machine s'allume normalement et réalise les cycles demandés mais par moment part en vrille avec un tambour qui tourne de manière saccadé en émettant un strident bruit de marteau piqueur.
J'ai lu ici et là que le problème venait probablement de la carte de puissance qui gère les rotations du tambour.
Sa référence est Melecs 9000608728. Y aurait-il quelqu'un dans ce forum susceptible de m'apporter son aide, l'idée étant de détecter le composant incriminé et procéder à son remplacement. A la clé de substantielles économies pour moi et un beau geste pour la planète en prolongeant la durée de vie de mon lave-linge.
04 avril 2025 à 13:34
Questions / Réponses Dépannage Électroménager 1

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
Je précise que la carte ne présente aucune anomalie.
Visuellement elle semble neuve.
04 avril 2025 à 15:40
Questions / Réponses Dépannage Électroménager 2

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages

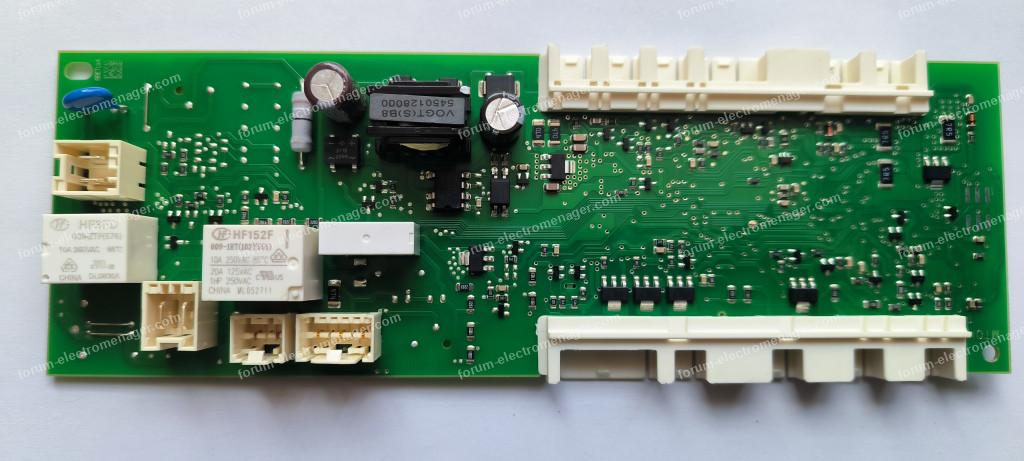

Ci-joint une photo.

Pour agrandir l'image, cliquez dessus.
img 20250404 120730

04 avril 2025 à 19:08
Questions / Réponses Dépannage Électroménager 3

Panne carte de puissance Melecs 9000608728

mamigas1
Membre inscrit
mamigas1
2 357 messages
Bonjour,
Votre machine possède un moteur à induction sans balais ( type BLDC) alimenté par du triphasé le connecteur moteur a donc 3 bornes 1 par phase.
Ce triphasé est fabriqué par une carte spéciale appelée CMU (Command Motor Unit).

La carte que vous mettez en photo est la carte de contrôle machine ce n'est pas la carte CMU ; elle n'est pas en cause. Même si elle envoie des infos (phase amplitude) à la CMU.

A mon avis c'est la carte CMU qui est concernée, il faut la localiser en suivant la connectique qui part du moteur tambour ; dépannage compliqué car il faut remplacer soit des transistors IGBT soit un gros circuit sous radiateur appelé SPM ....ou alors c'est le moteur lui-même ?

Je vous joins une photo de ce à quoi ressemble le moteur (on voit sur le logo les 3 enroulements phase).

Pour agrandir l'image, cliquez dessus.
moteur wm14s382ff 252579

05 avril 2025 à 10:54
Questions / Réponses Dépannage Électroménager 4

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
Bonjour cher contributeur, merci de proposer votre aide.
05 avril 2025 à 14:23
Questions / Réponses Dépannage Électroménager 5

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
Je ne sais pas pourquoi mais mon dernier message apparaît tronqué...
Donc je rebondissais sur votre réponse pour expliquer que c'est pourtant un problème identifié par d'autres possesseurs de cet appareil et dans leur cas c'était bien la carte contrôleur de fréquence qui posait problème.
Aussi j'imaginais qu'il en était de même dans mon cas.
D'autant que par moment je n'ai pas ce dysfonctionnement et le cycle machine s'effectue normalement.
Sans être certain de quoi que ce soit je me dis que le moteur tourne donc normalement et que le problème est électronique.
Je vais faire une vidéo du bug et la poster sur youtube (lien à suivre).
05 avril 2025 à 17:37
Questions / Réponses Dépannage Électroménager 6

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
Bon sur votre conseil je me suis intéressé au convertisseur de fréquence. A 1ère vue rien d'anormal dessus.
Je n'ai pas le matériel nécessaire pour contrôler les éléments non plus.
L'échange standard resterait la seule solution vraisemblablement.
J'ai vu sur une vidéo que la solution avait justement été de remplacer ce module.
Ma machine présente les mêmes symptômes de marteau piqueur.
05 avril 2025 à 20:46
Questions / Réponses Dépannage Électroménager 7

Panne carte de puissance Melecs 9000608728

mamigas1
Membre inscrit
mamigas1
2 357 messages
Vous croyez qui vous voulez je persiste et signe avec comme avantage d'avoir relevé puis étudié, le schéma de la carte ref 5560 0000 007374_a que vous mettez en cause et qui n'est pas une carte contrôleur de fréquence.... Par contre la CMU oui.

Sur votre carte il n'y a ni triac ni module spm expliquez comment alors on commande le moteur tambour.
05 avril 2025 à 21:06
Questions / Réponses Dépannage Électroménager 8

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
Merci mamigas1, j'ai posté un message qui allait dans le sens de votre première réponse et confirmait donc le problème du CMU mais il n'est toujours pas en ligne du fait du délai de modération... smile
05 avril 2025 à 21:22
Questions / Réponses Dépannage Électroménager 9

Panne carte de puissance Melecs 9000608728

mamigas1
Membre inscrit
mamigas1
2 357 messages
Bonjour.

Avant de remplacer la carte CMU qui n'est pas donnée il faut mesurer les 3 enroulements moteur et vérifier sa libre rotation
car si le souci venait du moteur la nouvelle CMU ferait également Pshitttt sad
06 avril 2025 à 10:19
Questions / Réponses Dépannage Électroménager 10

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
Bonjour.
Le moteur semble hors de cause dans la mesure où il lui arrive de tourner sans aucun signe de dysfonctionnement.
N'ayant pas de quoi réaliser les mesure je vais tenter de trouver une CMU à moindre coût.
https://youtu.be/6fQEJ6Qyof8?si=bGptswSmZ0tgZCwH
06 avril 2025 à 11:18
Questions / Réponses Dépannage Électroménager 11

Panne carte de puissance Melecs 9000608728

mamigas1
Membre inscrit
mamigas1
2 357 messages
Vous sollicitez une aide sur le forum bien !
Le minimum "syndical" est de disposer d'un multimètre vous permettant d'effectuer les mesures et contrôles basiques que nous vous proposons.

Sans cela votre demande est du style : docteur j'suis malade faites-moi une ordonnance.
Maintenant la décision est vôtre.
06 avril 2025 à 14:27
Questions / Réponses Dépannage Électroménager 12

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
Ce n'est pas le rôle du docteur de faire une ordonnance ?
Ne pas avoir de multimètre ne fait pas de moi un indésirable sur le forum et puis toute aide est la bienvenue, ne serait-ce que comme vous l'avez gentiment fait, pour m'orienter vers la pièce incriminée.
C'est pour moi une belle avancée dans la résolution de mon problème.
Reste la prochaine étape qui, a défaut de pouvoir réparer la carte présumée défectueuse, consistera en son remplacement.
06 avril 2025 à 14:40
Questions / Réponses Dépannage Électroménager 13

Panne carte de puissance Melecs 9000608728

mamigas1
Membre inscrit
mamigas1
2 357 messages
Bonjour,
Citation :
Ce n'est pas le rôle du docteur de faire une ordonnance ?
Si mais après ausculté de visu le patient et des fois prescrit des mesures complémentaires, n'est-il pas ?

Or ça nous ne savons pas faire via le net avec ou sans l'aide de la sacro sainte IA.
Je continue à recommander une vérification moteur même si a priori il semble en parfaite santé. titter
06 avril 2025 à 18:00
Questions / Réponses Dépannage Électroménager 14

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
Bonjour à tous.

Suite de mon dysfonctionnement de lave-linge : j'ai acheté un nouveau module de puissance d'occasion compatible avec mon appareil et j'ai procédé à son remplacement > le problème à disparu et mon lave-linge tourne à nouveau à merveille.

Je sais que dans l'idéal il aurait été plus responsable de rechercher une réparation du dit module de puissance mais n'ayant aucune compétences sur le sujet il fallait faire au plus vite pour retrouver l'usage de cet appareil.

@magimas1 : j'ai aussi acheté un multimètre en me disant que ça pourrait toujours servir un jour où l'autre...
D'ailleurs si je veux identifier quel composant est en défaut sur le module défectueux comment me conseilleriez-vous de procéder ? smile
18 avril 2025 à 14:10
Questions / Réponses Dépannage Électroménager 15

Panne carte de puissance Melecs 9000608728

mamigas1
Membre inscrit
mamigas1
2 357 messages
Bonjour,
Il y a plusieurs composants à remplacer et non un seul.

Pour identifier les composants défectueux ou douteux, il faut, en partant de l'arrivée du 230V sur la carte (bloc commutateur), tester les composants des chaînes d'alimentation suivantes :
1/ La chaîne primaire qui transforme le secteur en une tension continue.
2/ Le module de découpage : transformateur flyback, diodes roue libre et snubber.
3/ La boucle de régulation : diode de référence, optocoupleur d'isolation galvanique, transistor driver.
4/ Les sources basses tensions 9.5V et 5V.

Bonnes mesures.
18 avril 2025 à 17:48
Questions / Réponses Dépannage Électroménager 16

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
Merci.
20 avril 2025 à 00:37
Questions / Réponses Dépannage Électroménager 17

Panne carte de puissance Melecs 9000608728

Le7
Membre inscrit
Le7
12 messages
@mamigas1 : pourrait-on, si vous êtes d'accord, imaginer une visio pour me guider dans la procédure ?
21 avril 2025 à 11:36
